2016.5 OPEL CASCADA Ohjekirja (in Finnish)

Valaistus119Päällekytkentä
Älykäs ajovalojen kantaman säätötoi‐
minto ja automaattinen kaukovalojen
aktivointi kytketään päälle painamalla suuntavilkkuvipua kahdesti. Ne voi‐
daan kytkeä päälle sytytysvirran ol‐
lessa kytkettynä.
Automaattinen kaukovalojen akti‐
vointi on toiminnassa yli 40 km/h no‐
peuksilla ja se kytkeytyy pois päältä
alle 20 km/h:n nopeudessa. Älykäs
ajovalojen kantaman säätötoiminto
on toiminnassa yli 55 km/h nopeuk‐
silla.
Vihreä merkkivalo l palaa jatku‐
vasti, kun toiminto on aktivoituna, si‐
ninen 7 syttyy, kun kaukovalot kyt‐
keytyvät automaattisesti päälle.
Poiskytkentä
Paina suuntavilkkuvipua kerran. Se
kytkeytyy pois käytöstä myös, kun
etusumuvalot kytketään päälle.
Dynaaminen automaattinen
ajovalojen korkeussäätö
Jotta vastaantuleva liikenne ei häi‐
käisty, ajovalojen korkeutta sääde‐
tään automaattisesti etu- ja taka-
akselilta mitattujen kallistustietojen,
kiihdytyksen tai hidastuksen sekä ajo‐
nopeuden perusteella.Vika mukautuvien ajovalojen
järjestelmässä
Kun järjestelmä havaitsee vian mu‐
kautuvissa ajovaloissa, se siirtyy esi‐
ohjelmoituun asentoon välttääkseen
häikäisemästä vastaantulevaa liiken‐
nettä. Jos tämä ei ole mahdollista,
viallinen ajovalo kytketään automaat‐
tisesti pois päältä. Joka tapauksessa yksi ajovalo palaa edelleen. Kuljetta‐
jan tietokeskuksessa näytetään va‐
roitus.
Varoitusvilkut
Käytetään painamalla ¨.

120ValaistusTurvatyynyn täyttyessä onnetto‐
muustilanteessa varoitusvilkut akti‐
voituvat automaattisesti.
Suunta- ja
kaistanvaihtovilkutSiirrä vipua
ylöspäin:Oikea suunta‐
vilkkuSiirrä vipua
alaspäin:Vasen suunta‐
vilkku
Jos vipu siirretään vastuksen ohi,
suuntavilkku kytkeytyy kestotoimin‐
taan. Ohjauspyörän palautuessa
suuntavilkku kytkeytyy automaatti‐
sesti pois päältä.
Vilkuttaminen kolme kertaa esim.
kaistaa vaihdettaessa: paina vipu tun‐ tuvaan vastukseen asti ja vapauta se.
Kun perävaunu on kytkettynä ja vipu
painetaan vasteeseen asti ja sitten
vapautetaan, suuntavilkku vilkkuu
kuusi kertaa.
Pidempikestoista suuntavilkutusta
varten paina vipua tuntuvan vastuk‐
sen yli.
Kytke suuntavilkku käsin pois päältä
siirtämällä vipu alkuperäiseen asen‐
toonsa.
Etusumuvalot
Käytetään painamalla >.
Valokytkin asennossa AUTO: etusu‐
muvalojen sytyttäminen kytkee ajova‐ lot automaattisesti päälle.
Takasumuvalot
Käytetään painamalla r
.
Valokytkin asennossa AUTO: takasu‐
muvalon sytyttäminen kytkee ajovalot automaattisesti päälle.
Valokytkin asennossa 8: takasumu‐
valo voidaan kytkeä päälle vain etu‐
sumuvalojen kanssa.
Auton takasumuvalot kytkeytyvät
pois käytöstä perävaunua vedet‐
täessä.

Valaistus121Seisontavalot
Pysäköitäessä auto voidaan kytkeä
toisen puolen seisontavalo:
1. Katkaise sytytysvirta.
2. Suuntavalovipu ylimpään (oikea pysäköintivalo) tai alimpaan (va‐
sen pysäköintivalo) asentoon.
Vahvistuksena kuuluu äänimerkki ja
kytkeytyy päälle ko. suunnan suunta‐ valon merkkivalo.
Peruutusvalot
Peruutusvalot palavat, kun sytytys‐
virta on kytketty ja peruutusvaihde va‐
littu.
Huurtuneet lamppujen
suojukset
Valokotelon sisäpinta voi huurtua ly‐
hyeksi ajaksi epäsuotuisessa kyl‐
mänkosteassa säässä, kovalla sa‐
teella ja auton pesun jälkeen. Kos‐
teus haihtuu hetken päästä itsestään. Voit auttaa haihtumista kytkemällä
valot päälle.Sisävalot
Kojelaudan valaistuksen säätö
Seuraavien valojen kirkkautta voi‐
daan säätää ulkovalojen palaessa:
● kojelaudan valaistus
● tunnelmavalot
● kattovalo
● Infonäyttö
● kytkimien ja käyttösäätimien va‐ laistus

122ValaistusKäännä säätöpyörää A ja pidä pai‐
kallaan, kunnes kirkkaus on halua‐
mallasi tasolla.
Autoissa, joissa on valoanturi, kirk‐
kautta voidaan säätää ainoastaan,
kun ulkovalot ovat päällä ja valoanturi havaitsee yöolosuhteet.
Sisävalot
Etu- ja takasisävalot syttyvät sisään ja ulos astuttaessa automaattisesti ja
sammuvat viivästetysti.
Huomautus
Turvatyynyjen täyttyessä onnetto‐
muustilanteessa sisävalot syttyvät
automaattisesti.Etumainen sisävalo
Keinukytkimen käyttö:
w:automaattinen päälle- ja
poiskytkentäpaina u:päällepaina v:pois
Kattovalo
Sisävaloihin yhdistetty kohdevalo syt‐
tyy, kun ajovalot kytketään päälle.
Tunnelmavalot Tunnelmavalot muodostuvat ovissa
ja vaihdevivun lähellä olevista epä‐ suorista valoista.
Tunnelmavalot voidaan himmentää
säätöpyörällä A yhdessä kojelaudan
valaistuksen kanssa 3 121.
Ne syttyvät myös sisääntulovalojen
3 123 ja poistumisvalojen 3 123
myötä.
Lukuvalot
Käytetään painamalla s ja t oviva‐
loissa.
Häikäisysuojien valot Palavat, kun suojus avataan.

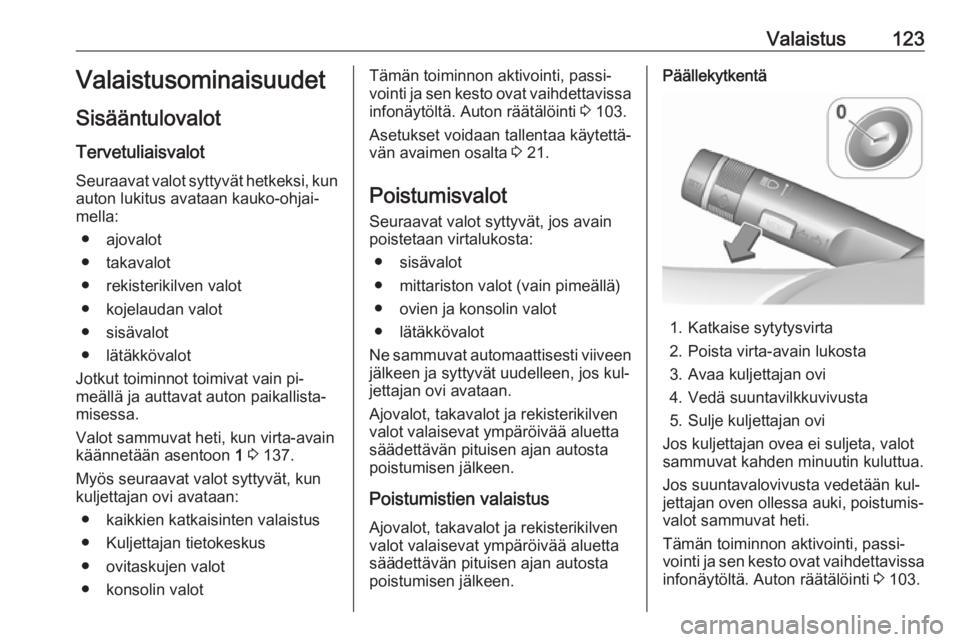

Valaistus123Valaistusominaisuudet
Sisääntulovalot Tervetuliaisvalot
Seuraavat valot syttyvät hetkeksi, kun auton lukitus avataan kauko-ohjai‐
mella:
● ajovalot
● takavalot
● rekisterikilven valot
● kojelaudan valot
● sisävalot
● lätäkkövalot
Jotkut toiminnot toimivat vain pi‐
meällä ja auttavat auton paikallista‐
misessa.
Valot sammuvat heti, kun virta-avain
käännetään asentoon 1 3 137.
Myös seuraavat valot syttyvät, kun
kuljettajan ovi avataan:
● kaikkien katkaisinten valaistus
● Kuljettajan tietokeskus
● ovitaskujen valot
● konsolin valotTämän toiminnon aktivointi, passi‐
vointi ja sen kesto ovat vaihdettavissa infonäytöltä. Auton räätälöinti 3 103.
Asetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 21.
Poistumisvalot Seuraavat valot syttyvät, jos avain
poistetaan virtalukosta:
● sisävalot
● mittariston valot (vain pimeällä)
● ovien ja konsolin valot
● lätäkkövalot
Ne sammuvat automaattisesti viiveen
jälkeen ja syttyvät uudelleen, jos kul‐
jettajan ovi avataan.
Ajovalot, takavalot ja rekisterikilven
valot valaisevat ympäröivää aluetta
säädettävän pituisen ajan autosta
poistumisen jälkeen.
Poistumistien valaistus Ajovalot, takavalot ja rekisterikilven
valot valaisevat ympäröivää aluetta
säädettävän pituisen ajan autosta
poistumisen jälkeen.Päällekytkentä
1. Katkaise sytytysvirta
2. Poista virta-avain lukosta
3. Avaa kuljettajan ovi 4. Vedä suuntavilkkuvivusta
5. Sulje kuljettajan ovi
Jos kuljettajan ovea ei suljeta, valot
sammuvat kahden minuutin kuluttua.
Jos suuntavalovivusta vedetään kul‐
jettajan oven ollessa auki, poistumis‐
valot sammuvat heti.
Tämän toiminnon aktivointi, passi‐
vointi ja sen kesto ovat vaihdettavissa infonäytöltä. Auton räätälöinti 3 103.

124ValaistusAsetukset voidaan tallentaa käytettä‐
vän avaimen osalta 3 21.
Akun purkautumisen esto Auton akun lataustason toimintoToiminto takaa auton akun pisimmän
mahdollisen käyttöiän säädettävällä
antoteholla varustetun laturin ja opti‐
moidun tehonjaon ansiosta.
Jotta auton akku ei purkaudu ajet‐
taessa, seuraavien järjestelmien toi‐
mintaa vähennetään automaattisesti
kahdessa vaiheessa, kunnes ne kyt‐
ketään pois päältä:
● lisälämmitin
● takalasin ja peilien lämmitys
● lämpiävät istuimet
● puhallin
Toisessa vaiheessa kuljettajan tieto‐
keskuksessa näytetään viesti, joka
vahvistaa auton akun purkautumisen
eston aktivoinnin.Sähkövalojen poiskytkentä
Jotta auton akku ei purkaudu, kun sy‐
tytysvirta on katkaistu, jotkut sisävalot
sammutetaan automaattisesti jonkin
ajan kuluttua.

Ilmastointi125IlmastointiIlmastointijärjestelmät................125
Lämmitys- ja tuuletusjärjestelmä .................125
Ilmastointilaite .......................... 126
Elektroninen ilmastointiautomatiikka ..........128
Lisälämmitin ............................ 132
Tuuletussuulakkeet ....................133
Säädettävät tuuletussuulakkeet .................133
Kiinteät tuuletussuulakkeet ......133
Ylläpito ....................................... 134
Ilmanotto .................................. 134
Matkustamon ilmansuodatin ....134
Ilmastointilaitteen säännöllinen käyttö ...................................... 134
Huolto ...................................... 134Ilmastointijärjestelmät
Lämmitys- ja
tuuletusjärjestelmä
Säätimet seuraaville: ● lämpötila
● ilmansuuntaus
● puhaltimen nopeus
● kuivaus ja sulatus
Takalasin lämmitin Ü 3 33.
Lämpötila
punainen:lämmintäsininen:kylmääLämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Ilman suuntauss:tuulilasiin ja etusivuikkunoihinM:pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaK:jalkatilaan ja tuulilasille
Kaikki yhdistelmät ovat mahdollisia.
Puhaltimen nopeus Säädä ilman virtausta kytkemällä pu‐
hallin haluamallesi nopeudelle.

126IlmastointiKuivaus ja sulatus
●Paina V: puhallin kytkeytyy au‐
tomaattisesti suuremmalle no‐
peudelle, ilma suunnataan tuuli‐
lasille.
● Aseta lämpötila korkeimmilleen. ● Kytke takalasin lämmitin Ü toi‐
mintaan.
● Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
Ilmastointilaite
Lämmitys- ja tuuletusjärjestelmän li‐
säksi ilmastointilaitteessa on sääti‐
met seuraavia toimintoja varten:
n:jäähdytys4:sisäkierto
Istuinlämmitys ß 3 52, Lämmitettävä
ohjauspyörä * 3 77.
Jäähdytys n
Paina n kytkeäksesi jäähdytyksen
päälle. Painikkeen LED syttyy ilmai‐
semaan käyttöönoton. Jäähdytys on
toiminnassa vain moottorin käydessä
ja ilmastoinnin puhaltimen ollessa toi‐
minnassa.
Kytke jäähdytys pois päältä paina‐
malla n uudelleen.
Ilmastointilaite jäähdyttää ja kuivaa il‐
maa heti, kun ulkolämpötila on hie‐
man jäätymispisteen yläpuolella.
Siksi ilmasta saattaa tiivistyä kon‐
denssivettä, joka vuotaa auton alle.
