Conducerea şi utilizarea autovehiculului199Tractarea unei remorci
Încărcătura remorcii Sarcina maximă autorizată a remorciidepinde de autovehicul şi de motor,depăşirea acestei valori nefiind
permisă. Sarcina efectivă a remorcii
reprezintă diferenţa dintre masa
maximă totală autorizată a remorcii şi
valoarea efectivă a sarcinii pe cupla
de tractare când remorca este
ataşată.
Sarcinile autorizate pentru remorci sunt menţionate în documentaţia
autovehiculului. Exceptând situaţiile
în care se indică altceva, pot fi
abordate rampe cu înclinaţie de
maximum 12 %.
Sarcina maximă autorizată a remorcii este valabilă pentru rampe cu
înclinaţii în limitele specificate şi
altitudini de până la 1.000 metri peste
nivelul mării. Având în vedere că
puterea motorului scade odată cu
creşterea altitudinii din cauza
rarefierii aerului, masa totală maximă
autorizată a ansamblului cu remorcă
va trebui redusă cu 10 % pentru
fiecare 1.000 metri de altitudine înplus. Masa totală maximă autorizată
a ansamblului cu remorcă nu trebuie
redusă la conducerea autovehiculului pe drumuri cu înclinaţie redusă (mai
puţin de 8 %, de ex., pe autostrăzi).
Nu trebuie depăşită masa totală
maximă autorizată a autovehiculului
cu remorcă. Această greutate este
specificată pe plăcuţa de identificare
3 255.
Sarcina pe cupla de tractare
Sarcina pe cupla de tractare este
forţa pe care o exercită remorca pe
cuplajul sferic de tractare. Această
sarcină poate fi modificată prin
distribuţia încărcăturii din remorcă.
Sarcina maximă pe cupla de tractare
(75 kg) este specificată pe plăcuţa de identificare a echipamentului de
tractare şi în documentaţia
autovehiculului. Încercaţi să obţineţi
sarcina maximă, în special când
tractaţi remorci grele. Sarcina pe
cupla de tractare nu trebuie să fie
niciodată mai mică de 25 kg.Sarcina pe puntea spate
În cazul tractării unei remorci cu
autovehiculul complet încărcat,
sarcina maximă autorizată pe puntea
spate (conform plăcuţei de
identificare sau documentelor
autovehiculului) poate fi depăşită cu
100 kg, iar masa totală maximă
autorizată a autovehiculului poate fi
depăşită cu 100 kg. Dacă sarcina
maximă autorizată pe puntea spate
este depăşită, nu circulaţi cu viteză
mai mare de 100 km/h.
Echipamentul de tractareAtenţie
Când nu tractaţi, demontaţi
cuplajul sferic de tractare.
Depozitarea cuplajului sferic de
tractare
Cuplajul sferic de tractare este
depozitat într-un sac şi trebuie fixat în portbagaj.

200Conducerea şi utilizarea autovehicululuiAutovehicul cu roată de rezervă
Sacul cu cuplajul sferic de tractare
este amplasat lângă roata de rezervă, sub podeaua portbagajului.
Direcţionaţi banda prin jantă şi în jurul
roţii, înfăşuraţi-o în jurul cuplajului
sferic de tractare şi strângeţi banda
pentru a fixa sacul.
Autovehicule cu trusă de depanare
anvelope
Sacul cu cuplajul sferic de tractare
este amplasat lângă trusa cu setul
pentru depanarea anvelopelor, sub
podeaua portbagajului.
Banda este direcţionată în jurul
şurubului filetat, de sub trusa cu setul
pentru depanarea anvelopelor.
Înfăşuraţi banda în jurul cuplajului
sferic de tractare şi strângeţi-o pentru
a fixa sacul.
Autovehicule cu podea a
portbagajului plană
Sacul cu cuplajul sferic de tractare
este depozitat pe partea dreaptă a
podelei portbagajului.
Direcţionaţi banda prin inelul de
amarare din dreapta, înfăşuraţi-o de
două ori în jurul cuplajului sferic de
tractare şi strângeţi banda pentru a fixa sacul.

Conducerea şi utilizarea autovehiculului201Montarea cuplajului sferic de
tractare
Decuplaţi şi rabataţi în jos suportul.
Îndepărtaţi dopul de etanşare din
orificiul pentru cuplajul sferic de
tractare şi depozitaţi-l.
Verificarea tensionării cuplajului
sferic de tractare
● Marcajul roşu de pe butonul
rotativ trebuie să fie orientat către
marcajul verde de pe cuplajul
sferic de tractare.
● Interstiţiul dintre butonul rotativ şi
cuplajul sferic de tractare trebuie
să fie de circa 6 mm.
● Cheia trebuie să se afle în poziţia c.
În caz contrar, cuplajul sferic de
tractare trebuie să fie tensionat
înainte de introducere:
● Deblocaţi cuplajul sferic de tractare rotind cheia în poziţia c.
● Trageţi butonul rotativ în afară şi
rotiţi-l la maximum în sens orar.
Introducerea cuplajul sferic de
tractare

202Conducerea şi utilizarea autovehicululuiIntroduceţi cuplajul sferic de tractare
tensionat în orificiu şi împingeţi
puternic în sus până când acesta se
fixează în poziţie cu un declic.
Butonul rotativ revine în poziţia
iniţială, sprijinindu-se de cuplajul sferic de tractare, fără interstiţiu.9 Avertisment
Nu atingeţi butonul rotativ în cursul
introducerii cuplajului.
Blocaţi cuplajul sferic de tractare
rotind cheia în poziţia e. Scoateţi
cheia şi închideţi clapeta de protecţie.
Inelul pentru cablul de siguranţă
Ataşaţi cablul de siguranţă de inel.
Verificarea corectitudinii montării
cuplajului sferic de tractare
● Marcajul verde de pe butonul rotativ trebuie să fie orientat către
marcajul verde de pe cuplajul
sferic de tractare.
● Nu trebuie să existe niciun interstiţiu între butonul rotativ şi
cuplajul sferic de tractare.
● Cuplajul sferic de tractare trebuie
să fie fixat bine în alezaj.
● Cuplajul sferic de tractare trebuie
să fie blocat în poziţie şi cheia săfie scoasă.9 Avertisment
Tractarea unei remorci este
permisă numai când este instalat
corect un cuplaj sferic de tractare. Dacă nu se fixează corect cuplajul
sferic de tractare, apelaţi la un
atelier service pentru asistenţă.
Demontarea cuplajului sferic de
tractare

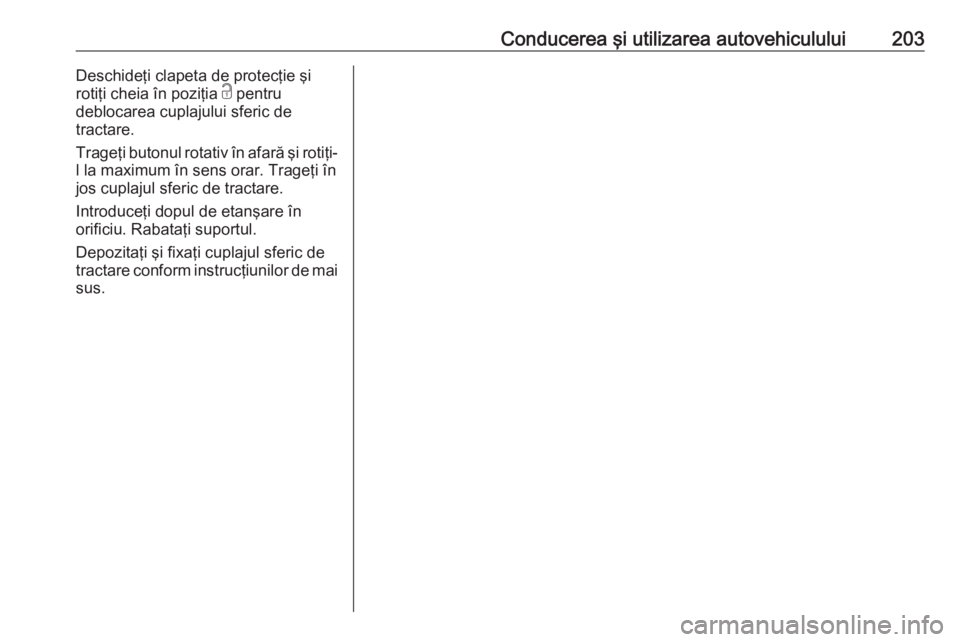

Conducerea şi utilizarea autovehiculului203Deschideţi clapeta de protecţie şi
rotiţi cheia în poziţia c pentru
deblocarea cuplajului sferic de
tractare.
Trageţi butonul rotativ în afară şi rotiţi-
l la maximum în sens orar. Trageţi în
jos cuplajul sferic de tractare.
Introduceţi dopul de etanşare în
orificiu. Rabataţi suportul.
Depozitaţi şi fixaţi cuplajul sferic de
tractare conform instrucţiunilor de mai sus.

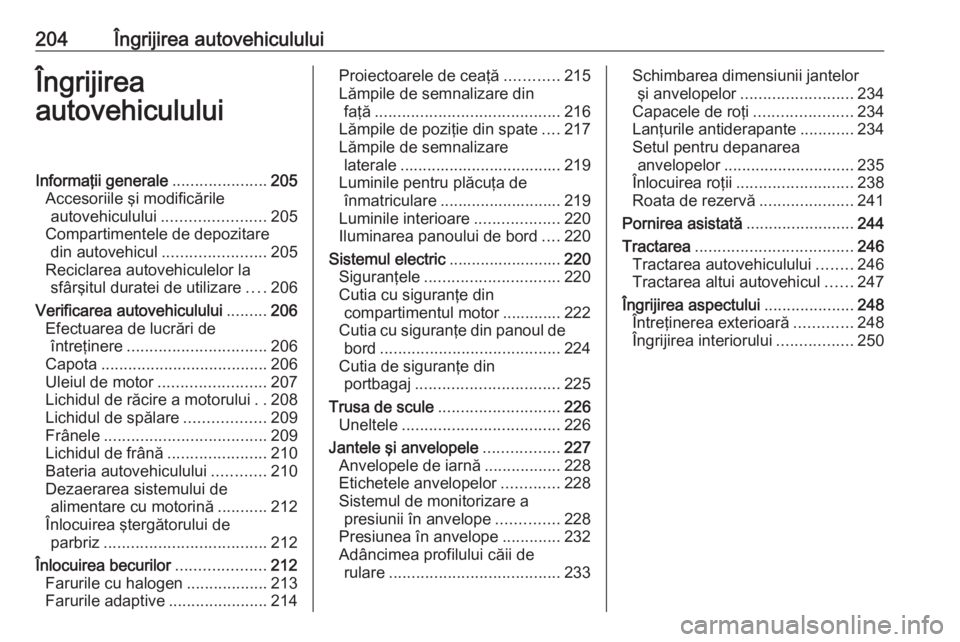

204Îngrijirea autovehicululuiÎngrijirea
autovehicululuiInformaţii generale .....................205
Accesoriile şi modificările autovehiculului ....................... 205
Compartimentele de depozitare din autovehicul .......................205
Reciclarea autovehiculelor la sfârşitul duratei de utilizare ....206
Verificarea autovehiculului .........206
Efectuarea de lucrări de întreţinere ............................... 206
Capota ..................................... 206
Uleiul de motor ........................ 207
Lichidul de răcire a motorului ..208
Lichidul de spălare ..................209
Frânele .................................... 209
Lichidul de frână ......................210
Bateria autovehiculului ............210
Dezaerarea sistemului de alimentare cu motorină ...........212
Înlocuirea ştergătorului de parbriz .................................... 212
Înlocuirea becurilor ....................212
Farurile cu halogen ..................213
Farurile adaptive ......................214Proiectoarele de ceaţă ............215
Lămpile de semnalizare din faţă ......................................... 216
Lămpile de poziţie din spate ....217
Lămpile de semnalizare laterale .................................... 219
Luminile pentru plăcuţa de înmatriculare ........................... 219
Luminile interioare ...................220
Iluminarea panoului de bord ....220
Sistemul electric .........................220
Siguranţele .............................. 220
Cutia cu siguranţe din compartimentul motor ............. 222
Cutia cu siguranţe din panoul de bord ........................................ 224
Cutia de siguranţe din portbagaj ................................ 225
Trusa de scule ........................... 226
Uneltele ................................... 226
Jantele şi anvelopele .................227
Anvelopele de iarnă .................228
Etichetele anvelopelor .............228
Sistemul de monitorizare a presiunii în anvelope ..............228
Presiunea în anvelope .............232
Adâncimea profilului căii de rulare ...................................... 233Schimbarea dimensiunii jantelor
şi anvelopelor ......................... 234
Capacele de roţi ......................234
Lanţurile antiderapante ............234
Setul pentru depanarea anvelopelor ............................. 235
Înlocuirea roţii .......................... 238
Roata de rezervă .....................241
Pornirea asistată ........................244
Tractarea ................................... 246
Tractarea autovehiculului ........246
Tractarea altui autovehicul ......247
Îngrijirea aspectului ....................248
Întreţinerea exterioară .............248
Îngrijirea interiorului .................250

Îngrijirea autovehiculului205Informaţii generale
Accesoriile şi modificările autovehiculului
Vă recomandăm să utilizaţi piese de
schimb şi accesorii originale şi
componente omologate special
pentru autovehiculul dumneavoastră.
Nu putem evalua sau garanta
fiabilitatea altor produse - chiar dacă
acestea sunt omologate conform
standardelor de ramură sau în alt
mod.
Nu operaţi modificări la sistemul
electric, de exemplu modificarea
unităţilor electronice de control (chip
tuning).Atenţie
La transportul autovehiculului pe
un tren sau pe un autovehicul
pentru recuperare, apărătoarele
de noroi se pot deteriora.
Compartimentele de
depozitare din autovehicul
Parcarea pe perioade
îndelungate
Dacă autovehiculul urmează să fie
parcat timp de mai multe luni:
● Spălaţi autovehiculul. Ceruiţi componentele vopsite ale
autovehiculului. Întreţinerea
exterioară 3 248.
● Verificaţi stratul de ceară din compartimentul motor şi de la
partea inferioară a caroseriei.
● Curăţaţi şi protejaţi chederele din
cauciuc.
● Umpleţi complet rezervorul de combustibil.
● Schimbaţi uleiul de motor. ● Goliţi rezervorul lichidului de spălare.
● Verificaţi protecţia antigel şi anticoroziune a lichidului de
răcire.
● Corectaţi presiunea în anvelope la valoarea specificată pentru
sarcină maximă.● Parcaţi autovehiculul în locuri uscate şi bine ventilate. Cuplaţi
treapta 1-a de viteze sau
marşarierul sau aduceţi maneta
selectorului de viteze în poziţia
P . Blocaţi roţile autovehiculului.
● Nu aplicaţi frâna de parcare. ● Deschideţi capota, închideţi toate
portierele şi încuiaţi
autovehiculul.
● Închideţi capota din pânză. ● Acoperiţi capota din pânză pentru a reduce influenţele
mediului.
● Deconectaţi borna negativă a bateriei autovehiculului. Reţineţi
că toate sistemele sunt
nefuncţionale, de ex., sistemul de
alarmă antifurt.
Repunerea în exploatare
Când autovehiculul urmează să fie
repus în exploatare:
● Conectaţi borna negativă a bateriei autovehiculului. Activaţi
unitatea electronică de control a
geamurilor acţionate electric.
● Verificaţi presiunea în anvelope.

206Îngrijirea autovehiculului● Umpleţi rezervorul lichidului despălare.
● Verificaţi nivelul uleiului de motor.
● Verificaţi nivelul lichidului de răcire.
● Montaţi plăcuţa de înmatriculare dacă este necesar.
Reciclarea autovehiculelor la sfârşitul duratei deutilizare
Pe website-ul nostru sunt disponibileinformaţii cu privire la centrele de
recuperare a autovehiculelor la
sfârşitul duratei de utilizare şi la
reciclarea autovehiculelor la sfârşitul duratei de utilizare, acolo unde
aceste operaţiuni sunt impuse prin legislaţie. Încredinţaţi această
activitate numai centrelor de reciclare
autorizate.Verificarea
autovehiculului
Efectuarea de lucrări de întreţinere9 Avertisment
Derulaţi verificări în
compartimentul motor numai cu contactul decuplat.
Ventilatorul de răcire poate intra în funcţiune şi când contactul este
decuplat.
9 Pericol
Sistemul de aprindere şi farurile cu
Xenon utilizează tensiuni extrem
de înalte. Nu atingeţi.
Capota
Deschiderea
Trageţi maneta de deblocare şi
readuceţi-o în poziţia iniţială.
