Instrumentos y mandos87Encendedor de cigarrillos
El encendedor de cigarrillos está en
la consola delantera.
Pulse sobre el encendedor. Se des‐
conecta automáticamente cuando la
resistencia está incandescente. Ex‐ traiga el encendedor.
Ceniceros
Atención
Sólo están destinados a usarse
para ceniza y no para residuos
combustibles.
El cenicero portátil se puede colocar
en los portavasos.
Testigos luminosos e
indicadores
Cuadro de instrumentos
En algunas versiones, las agujas de los instrumentos giran hasta el tope
final al conectar el encendido.
Velocímetro
Indica la velocidad del vehículo.

88Instrumentos y mandosCuentakilómetros
La línea inferior muestra la distancia
recorrida por el vehículo en km.
Cuentakilómetros parcial
W indica la distancia recorrida
desde la última puesta a cero.
Hay dos cuentakilómetros parciales
para diferentes recorridos. Selec‐
cione entre la página W1 y la página
W 2 girando la rueda de ajuste en la
palanca de los intermitentes.
Los dos cuentakilómetros parciales
se pueden poner a cero de manera
independiente cuando el encendido
está conectado: seleccione la página correspondiente, pulse y mantenga el
mando de puesta a cero durante unos segundos o pulse SET/CLR en la pa‐
lanca de los intermitentes.
El cuentakilómetros parcial contabi‐
liza hasta 2.000 km de distancia y
luego se pone a 0.
Centro de información del conductor
3 99.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más ba‐
jos del motor en cada marcha tanto
como sea posible por razones de
ahorro de combustible.

Instrumentos y mandos89Atención
Si la aguja está en el sector de ad‐vertencia (rojo), se ha excedido elrégimen máximo admisible del
motor. Hay peligro para el motor.

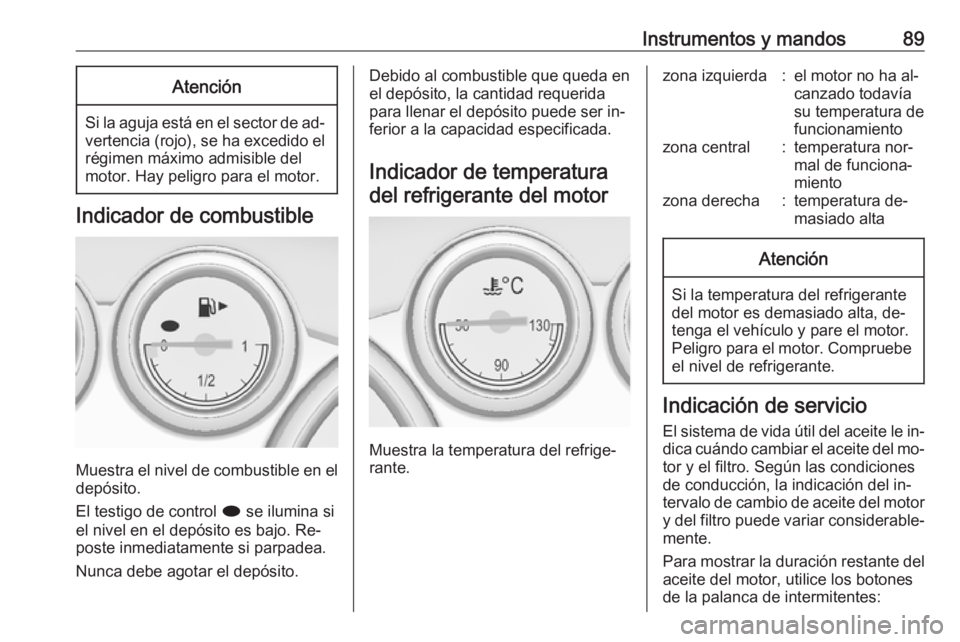

Indicador de combustible
Muestra el nivel de combustible en el
depósito.
El testigo de control i se ilumina si
el nivel en el depósito es bajo. Re‐ poste inmediatamente si parpadea.
Nunca debe agotar el depósito.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser in‐
ferior a la capacidad especificada.
Indicador de temperaturadel refrigerante del motor
Muestra la temperatura del refrige‐
rante.
zona izquierda:el motor no ha al‐
canzado todavía
su temperatura de
funcionamientozona central:temperatura nor‐
mal de funciona‐
mientozona derecha:temperatura de‐
masiado altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta, de‐
tenga el vehículo y pare el motor.
Peligro para el motor. Compruebe el nivel de refrigerante.
Indicación de servicio
El sistema de vida útil del aceite le in‐dica cuándo cambiar el aceite del mo‐ tor y el filtro. Según las condiciones
de conducción, la indicación del in‐
tervalo de cambio de aceite del motor
y del filtro puede variar considerable‐ mente.
Para mostrar la duración restante del aceite del motor, utilice los botones
de la palanca de intermitentes:

90Instrumentos y mandos
Pulse MENU para seleccionar Menú
de información del vehículo X .
Gire la rueda de ajuste para seleccio‐
nar Indice del estado útil del aceite .
La duración del aceite del motor res‐
tante se muestra como porcentaje en
el Centro de información del conduc‐
tor.
Restaurar
Pulse SET/CLR de la palanca del in‐
termitente durante varios segundos
para restaurar. La página de duración restante del aceite del motor debe es‐
tar activa. Conecte el encendido,
pero no arranque el motor.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Próximo servicio
Cuando el sistema calcula que la vida útil del aceite del motor ha dismi‐
nuido, aparece un mensaje de adver‐ tencia en el centro de información del
conductor. Acuda a un taller para cambiar el aceite del motor y el filtro
en el plazo de una semana o cuando
haya recorrido 500 km (lo que ocurra primero).
Centro de información del conductor
3 99.Información de servicio 3 248.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐ das las versiones de cuadros de ins‐
trumentos. La posición de los testigos
de control puede variar en función del equipamiento del vehículo. Al conec‐
tar el encendido, se iluminarán bre‐
vemente la mayoría de los testigos de
control a modo de prueba funcional.
Los colores de los testigos de control significan lo siguiente:rojo:peligro, recordatorio im‐
portanteamarillo:aviso, información, averíaverde:confirmación de activa‐
ciónazul:confirmación de activa‐
ciónblanco:confirmación de activa‐
ción

Instrumentos y mandos91Testigos de control en el cuadro de instrumentos

92Instrumentos y mandosTestigos de control en la consola
central
Vista general
OIntermitentes 3 93XRecordatorio del cinturón de
seguridad 3 93vAirbags y pretensores de cintu‐
rones y barras antivuelco
3 93VDesactivación de los airbags
3 94pSistema de carga 3 94ZTestigo de averías 3 94RSistema de frenos y embrague
3 94-Accione el pedal 3 94mFreno de estacionamiento eléc‐
trico 3 95jAvería del freno de estaciona‐
miento eléctrico 3 95uSistema antibloqueo de frenos
(ABS) 3 95RCambio a una marcha más larga
3 95cServodirección 3 96)Aviso de cambio de carril
3 96aControl electrónico de estabi‐
lidad desactivado 3 96bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 96kSistema de control de tracción
desactivado 3 96!Precalentamiento 3 96%Filtro de partículas diésel
3 97YAdBlue 3 97wSistema de control de presión de
los neumáticos 3 97IPresión de aceite del motor
3 97iNivel de combustible bajo
3 98dInmovilizador 3 988Luces exteriores 3 98CLuz de carretera 3 98lAsistente de luz de carretera
3 98fSistema de faros adaptativos
3 98>Luces antiniebla 3 98rPiloto antiniebla 3 99mRegulador de velocidad 3 99

Instrumentos y mandos93ADetectado vehículo precedente
3 99hPuerta abierta 3 99
Intermitentes
O se enciende o parpadea en verde.
Se enciende un instante
Las luces de estacionamiento están
encendidas.
Parpadea
Se activan los intermitentes o las lu‐
ces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 208, Fu‐
sibles 3 216.
Intermitentes 3 127.
Recordatorio del cinturón
de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del conductor, se
enciende o parpadea en rojo.
k para el asiento del acompañante,
se enciende o parpadea en rojo
cuando el asiento está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor, du‐ rante un máximo de 100 segundos o
hasta que se abroche el cinturón de
seguridad.
Airbag, pretensores de cinturones y barrasantivuelco
v se enciende en rojo.Al conectar el encendido, el testigo de
control se enciende durante unos4 segundos. Si no se ilumina, si no se apaga transcurridos 4 segundos o si
se ilumina mientras se conduce, hay un fallo del sistema del airbag, en el
tensor del cinturón o las barras anti‐
vuelco extensibles. Los airbags, los
pretensores del cinturón y las barras
antivuelco pueden fallar en caso de
accidente.
La activación de los pretensores de
cinturones, los airbags o las barras
antivuelco desplegables se indica
mediante la iluminación permanente
de v.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema de airbags, pretensores de
cinturones 3 59, 3 56.
Sistema de protección antivuelco 3 45.

94Instrumentos y mandosDesactivación de losairbags
V se enciende en amarillo.
El airbag frontal del acompañante
está activado.
* se enciende en amarillo.
El airbag frontal del acompañante
está desactivado 3 64.9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. La unidad de servo‐
freno puede perder eficacia. Recurra
a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Sistema de frenos yembrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo 3 206.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si el freno de estaciona‐ miento manual está accionado
3 161.
Accione el pedal - se enciende o parpadea en ama‐
rillo.
