2016.5 OPEL ASTRA K Manual de utilizare (in Romanian)

Conducerea şi utilizarea autovehiculului223Cârligul de tractare
Informaţii generale
Utilizaţi numai echipamente de
tractare omologate pentru
autovehiculul dumneavoastră. Vă
recomandăm să încredinţaţi unui
atelier service montarea
echipamentului de tractare. Ar putea
fi necesare modificări ale sistemului
de răcire, scuturilor termice sau ale
altor echipamente.
Funcţia de detectare a defecţiunii becului pentru lampa de frână a
remorcii nu poate detecta defectarea parţială a becului, de ex. în cazul a
patru becuri de cinci W, se
detectează defectarea lămpii numai
dacă rămâne o singură lampă de cinci W sau niciuna.
Montarea echipamentului de tractare
poate acoperi orificiul cârligului de
tractare. În acest caz, utilizaţi cuplajul
sferic de tractare. Păstraţi
întotdeauna cuplajul sferic de tractare în autovehicul atunci când nu îl
folosiţi.Caracteristici de conducere
şi sugestii referitoare latractare
Înainte de ataşarea unei remorci,
gresaţi cuplajul sferic de tractare.
Totuşi, nu gresaţi cuplajul sferic de
tractare dacă se utilizează un
stabilizator care acţionează asupra cuplajului sferic de tractare pentru a
reduce mişcările oscilante.
În timpul tractării unei remorci, nu
depăşiţi o viteză de 80 km/h. O viteză
maximă de 100 km/h este
considerată a fi adecvată numai dacă
se utilizează un amortizor de vibraţii
şi dacă greutatea brută maximă
admisă a unei remorci nu depăşeşte
masa totală autorizată a
autovehiculului.
Pentru remorcile cu stabilitate redusă în timpul condusului şi pentru rulote,
se recomandă insistent utilizarea unui amortizor de vibraţii.
Dacă remorca începe să aibă mişcări oscilante, reduceţi viteza, nu încercaţi
să corectaţi direcţia şi frânaţi puternic dacă este necesar.La abordarea unei pante, conduceţi
în aceeaşi treaptă de viteze cu care
v-aţi deplasa în rampă şi cu o viteză similară.
Corectaţi presiunea în anvelope la
valoarea specificată pentru sarcină maximă 3 296.
Tractarea unei remorci Încărcătura remorcii9 Avertisment
Autovehiculele cu motor B14XFT
şi transmisie automată:
Utilizarea cârligului de tractare
permite numai ataşarea unor
suporturi pentru biciclete
compatibile. Nu utilizaţi cârligul de tractare pentru tractarea unei
remorci.
Sarcina maximă autorizată a remorcii depinde de autovehicul şi de motor,
depăşirea acestei valori nefiind
permisă. Sarcina efectivă a remorcii
reprezintă diferenţa dintre masa
maximă totală autorizată a remorcii şi

224Conducerea şi utilizarea autovehicululuivaloarea efectivă a sarcinii pe cupla
de tractare când remorca este
ataşată.
Sarcinile autorizate pentru remorci
sunt menţionate în documentaţia
autovehiculului. Exceptând situaţiile
în care se indică altceva, pot fi
abordate rampe cu înclinaţie de
maximum 12 %.
Sarcina maximă autorizată a remorcii este valabilă pentru pante cu înclinaţii
în limitele specificate şi altitudini de
până la 1.000 metri peste nivelul
mării. Având în vedere că puterea
motorului scade odată cu creşterea
altitudinii din cauza rarefierii aerului,
masa totală maximă autorizată a
ansamblului cu remorcă va trebui
redusă cu 10 % pentru fiecare
1 000 metri de altitudine în plus. Masa totală maximă autorizată a
ansamblului cu remorcă nu trebuie
redusă la conducerea autovehiculului
pe drumuri cu înclinaţie redusă (mai
puţin de 8 %, de ex., pe autostrăzi).Nu trebuie depăşită masa totală
maximă autorizată a autovehiculului
cu remorcă. Această masă este
specificată pe plăcuţa de identificare
3 283.
Sarcina pe cupla de tractare Sarcina pe cupla de tractare este
forţa pe care o exercită remorca pe
cuplajul sferic de tractare. Această
sarcină poate fi modificată prin
distribuţia încărcăturii din remorcă.
Sarcina maximă pe cupla de tractare
(75 kg) este specificată pe plăcuţa de
identificare a echipamentului de
tractare şi în documentaţia
autovehiculului. Încercaţi să obţineţi
sarcina maximă, în special când
tractaţi remorci grele. Sarcina pe
cupla de tractare nu trebuie să fie
niciodată mai mică de 25 kg.Sarcina pe puntea spate
În cazul tractării unei remorci cu
autovehiculul complet încărcat,
sarcina maximă autorizată pe axa
spate (conform plăcuţei de
identificare sau documentelor
autovehiculului) poate fi depăşită cu
40 kg. Dacă sarcina maximă
autorizată pe puntea spate este
depăşită, nu circulaţi cu viteză mai
mare de 100 km/h.
Echipamentul de tractareAtenţie
Când nu tractaţi, demontaţi
cuplajul sferic de tractare.
Depozitarea cuplajului sferic de
tractare
Săculeţul cu cuplajul sferic de
tractare este depozitat în spaţiul de
depozitare din podeaua
portbagajului.

Conducerea şi utilizarea autovehiculului225Treceţi chinga prin inelul de amarare
din dreapta spate, înfăşuraţi-o de
două ori în jurul săculeţului şi
strângeţi-o pentru a asigura săculeţul.
Ilustraţia prezintă modelul Hatchback
cu 5 portiere.
Ilustraţia prezintă modelul Sports
Tourer.
Montarea cuplajului sferic de
tractare
La Sports Tourer, demontaţi prin
împingere capacul din bara de
protecţie spate.
Decuplaţi şi rabataţi în jos priza de
conectare. Îndepărtaţi dopul de
etanşare din alezajul pentru cuplajul
sferic de tractare şi depozitaţi-l.

226Conducerea şi utilizarea autovehicululuiVerificarea tensionării cuplajului
sferic de tractare
● Marcajul roşu de pe butonul
rotativ trebuie să fie orientat spremarcajul verde de pe cuplajul
sferic de tractare.
● Interstiţiul dintre butonul rotativ şi
cuplajul sferic de tractare trebuie să fie de circa 6 mm.
● Cheia trebuie să se afle în poziţia c.
În caz contrar, cuplajul sferic de
tractare trebuie să fie tensionat
înainte de introducere:
● Deblocaţi cuplajul sferic de tractare rotind cheia în poziţia c.
● Trageţi butonul rotativ în afară şi
rotiţi-l la maximum în sens orar.
Introducerea cuplajului sferic de
tractare
Introduceţi cuplajul sferic de tractare
tensionat în alezaj şi împingeţi-l
puternic în sus până când se fixează
în poziţie cu un declic.
Butonul rotativ revine în poziţia
iniţială, sprijinindu-se de cuplajul
sferic de tractare, fără interstiţiu.9 Avertisment
Nu atingeţi butonul rotativ în cursul
introducerii cuplajului.
Blocaţi cuplajul sferic de tractare
rotind cheia în poziţia e. Scoateţi
cheia şi închideţi clapeta de protecţie.

Conducerea şi utilizarea autovehiculului227Inelul pentru cablul de siguranţă
Ataşaţi cablul de siguranţă de inel.
Verificarea corectitudinii montării
cuplajului sferic de tractare
● Marcajul verde de pe butonul rotativ trebuie să fie orientat spremarcajul verde de pe cuplajul
sferic de tractare.
● Nu trebuie să existe niciun interstiţiu între butonul rotativ şi
cuplajul sferic de tractare.
● Cuplajul sferic de tractare trebuie
să fie bine fixat în alezaj.
● Cuplajul sferic de tractare trebuie
să fie blocat în poziţie şi cheia săfie scoasă.9 Avertisment
Tractarea unei remorci este
permisă numai când este instalat
corect un cuplaj sferic de tractare. Dacă nu se fixează corect cuplajul
sferic de tractare, apelaţi la un
atelier service pentru asistenţă.
Demontarea cuplajului sferic de
tractare
Deschideţi clapeta de protecţie şi
rotiţi cheia în poziţia c pentru
deblocarea cuplajului sferic de
tractare.
Trageţi butonul rotativ în afară şi rotiţi- l la maximum în sens orar. Trageţi în
jos cuplajul sferic de tractare pentru
a-l scoate.
Introduceţi dopul de etanşare în
alezaj.
Rabataţi la loc priza de conectare.
La Sports Tourer, introduceţi capacul în bara de protecţie spate, aşa cum
este indicat în ilustraţie.

228Conducerea şi utilizarea autovehiculului

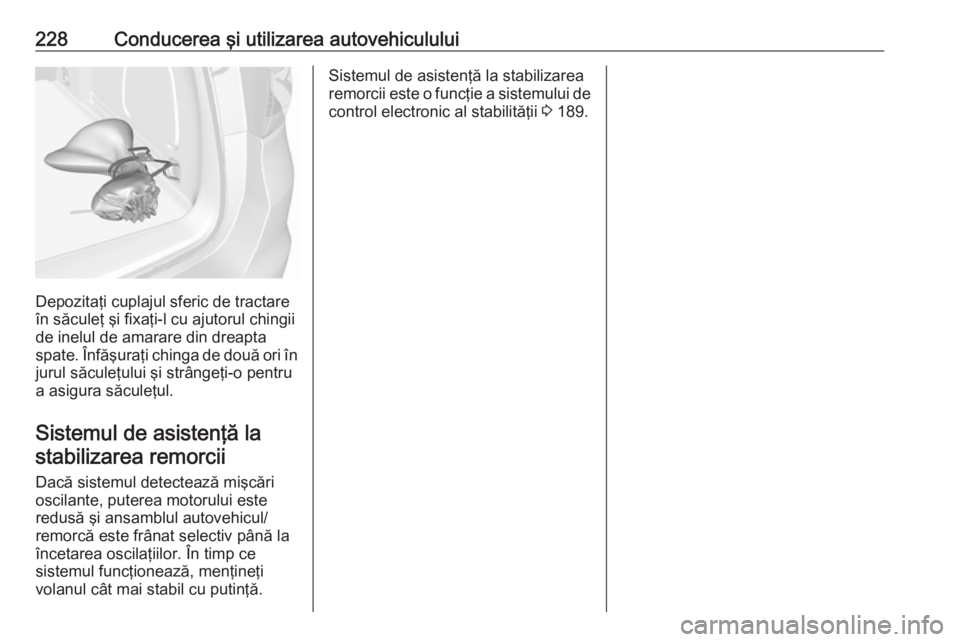

Depozitaţi cuplajul sferic de tractare
în săculeţ şi fixaţi-l cu ajutorul chingii
de inelul de amarare din dreapta
spate. Înfăşuraţi chinga de două ori în
jurul săculeţului şi strângeţi-o pentru
a asigura săculeţul.
Sistemul de asistenţă lastabilizarea remorcii
Dacă sistemul detectează mişcări
oscilante, puterea motorului este
redusă şi ansamblul autovehicul/
remorcă este frânat selectiv până la
încetarea oscilaţiilor. În timp ce
sistemul funcţionează, menţineţi
volanul cât mai stabil cu putinţă.
Sistemul de asistenţă la stabilizarea
remorcii este o funcţie a sistemului de
control electronic al stabilităţii 3 189.

Îngrijirea autovehiculului229Îngrijirea
autovehicululuiInformaţii generale .....................230
Accesoriile şi modificările autovehiculului ....................... 230
Compartimentele de depozitare din autovehicul .......................230
Reciclarea autovehiculelor la sfârşitul duratei de utilizare ....231
Verificarea autovehiculului .........231
Efectuarea de lucrări de întreţinere ............................... 231
Capota ..................................... 231
Uleiul de motor ........................ 232
Lichidul de răcire a motorului ..233
Lichidul de spălare ..................234
Frânele .................................... 234
Lichidul de frână ......................235
Bateria autovehiculului ............235
Dezaerarea sistemului de alimentare cu motorină ...........237
Înlocuirea ştergătorului de parbriz .................................... 237
Înlocuirea becurilor ....................238
Farurile cu halogen ..................238
Proiectoarele de ceaţă ............240Lămpile de poziţie din spate ....240
Lămpile de semnalizare laterale .................................... 246
Luminile pentru plăcuţa de înmatriculare ........................... 247
Luminile interioare ...................248
Iluminarea panoului de bord ....248
Sistemul electric .........................248
Siguranţele .............................. 248
Cutia cu siguranţe din compartimentul motor ............. 249
Cutia cu siguranţe din panoul de
bord ........................................ 251
Cutia de siguranţe din portbagaj ................................ 253
Trusa de scule ........................... 255
Uneltele ................................... 255
Jantele şi anvelopele .................256
Anvelopele de iarnă .................256
Etichetele anvelopelor .............256
Presiunea în anvelope .............257
Sistemul de monitorizare a presiunii în anvelope ..............258
Adâncimea profilului căii de rulare ...................................... 263
Schimbarea dimensiunii jantelor şi anvelopelor ......................... 263
Capacele de roţi ......................263
Lanţurile antiderapante ............264Setul pentru depanarea
anvelopelor ............................. 264
Înlocuirea roţii .......................... 268
Roata de rezervă .....................270
Pornirea asistată ........................273
Tractarea ................................... 275
Tractarea autovehiculului ........275
Tractarea altui autovehicul ......276
Îngrijirea aspectului ....................277
Întreţinerea exterioară .............277
Îngrijirea interiorului .................279

230Îngrijirea autovehicululuiInformaţii generaleAccesoriile şi modificărileautovehiculului
Vă recomandăm să utilizaţi piese de
schimb şi accesorii originale şi
componente omologate special
pentru autovehiculul dumneavoastră.
Nu putem evalua sau garanta
fiabilitatea altor produse - chiar dacă
acestea sunt omologate conform
standardelor de ramură sau în alt
mod.
Nu operaţi modificări la sistemul
electric, de exemplu prin conectarea
de consumatori suplimentari sau
modificarea unităţilor electronice de
control (chip tuning).Atenţie
La transportul autovehiculului pe
un tren sau pe un autovehicul
pentru recuperare, apărătoarele
de noroi s-ar putea deteriora.
Compartimentele de
depozitare din autovehicul
Parcarea pe perioade
îndelungate
Dacă autovehiculul urmează să fie
parcat timp de mai multe luni:
● Spălaţi şi ceruiţi autovehiculul.
● Verificaţi stratul de ceară din compartimentul motor şi de lapartea inferioară a caroseriei.
● Curăţaţi şi protejaţi chederele din
cauciuc.
● Umpleţi complet rezervorul de combustibil.
● Schimbaţi uleiul de motor. ● Goliţi rezervorul lichidului de spălare.
● Verificaţi protecţia antigel şi anticoroziune a lichidului de
răcire.
● Corectaţi presiunea în anvelope la valoarea specificată pentru
sarcină maximă.● Parcaţi autovehiculul în locuri uscate şi bine ventilate. Cuplaţi
treapta 1-a de viteze sau
marşarierul sau aduceţi maneta
selectorului de viteze în poziţia
P . Blocaţi roţile autovehiculului.
● Nu aplicaţi frâna de parcare. ● Deschideţi capota, închideţi toate
portierele şi încuiaţi
autovehiculul.
● Deconectaţi borna negativă a bateriei autovehiculului. Reţineţică toate sistemele sunt
nefuncţionale, de ex. sistemul de
alarmă antifurt.
Repunerea în exploatare
Când autovehiculul urmează să fie
repus în exploatare:
● Conectaţi borna negativă a bateriei autovehiculului. Activaţiunitatea electronică de control ageamurilor acţionate electric.
● Verificaţi presiunea în anvelope.
● Umpleţi rezervorul lichidului de spălare.
● Verificaţi nivelul uleiului de motor.
