Page 257 of 347

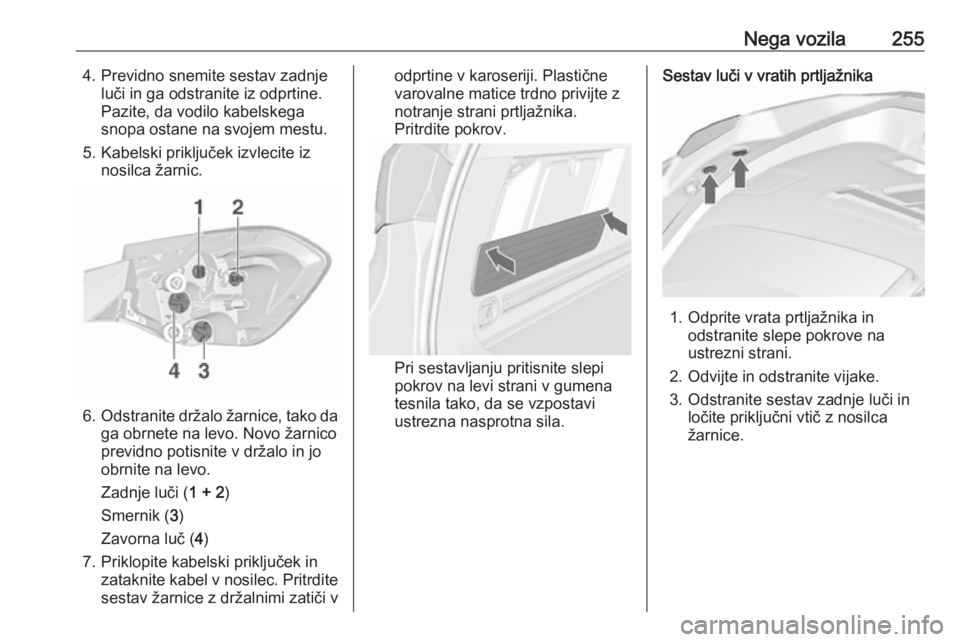

Nega vozila2554. Previdno snemite sestav zadnjeluči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
5. Kabelski priključek izvlecite iz nosilca žarnic.
6.Odstranite držalo žarnice, tako da
ga obrnete na levo. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnje luči ( 1 + 2)
Smernik ( 3)
Zavorna luč ( 4)
7. Priklopite kabelski priključek in zataknite kabel v nosilec. Pritrdite
sestav žarnice z držalnimi zatiči v
odprtine v karoseriji. Plastične
varovalne matice trdno privijte z
notranje strani prtljažnika.
Pritrdite pokrov.
Pri sestavljanju pritisnite slepi
pokrov na levi strani v gumena
tesnila tako, da se vzpostavi
ustrezna nasprotna sila.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite slepe pokrove na
ustrezni strani.
2. Odvijte in odstranite vijake.
3. Odstranite sestav zadnje luči in ločite priključni vtič z nosilca
žarnice.
Page 258 of 347

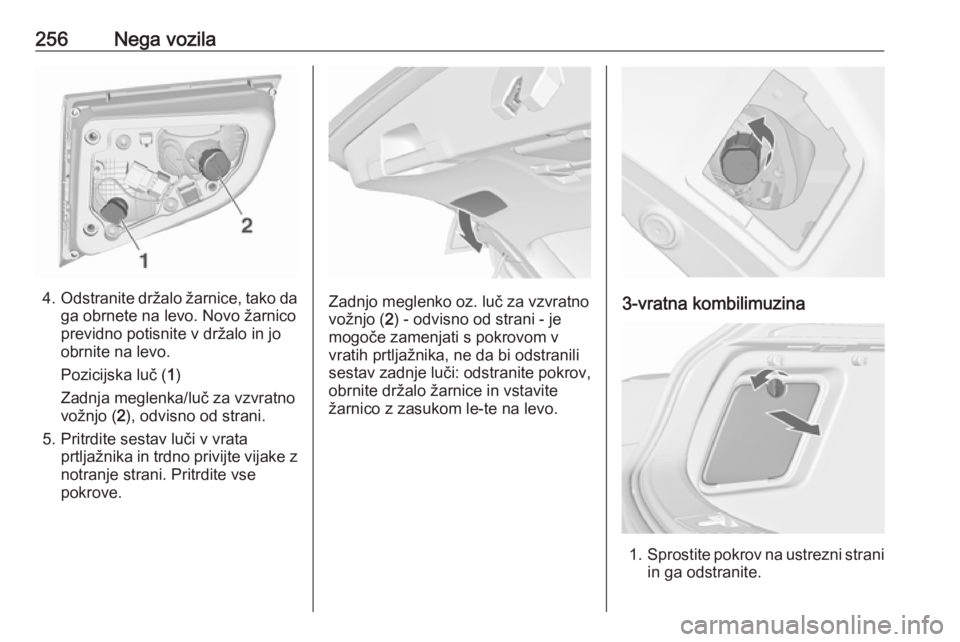

256Nega vozila
4.Odstranite držalo žarnice, tako da
ga obrnete na levo. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
5. Pritrdite sestav luči v vrata prtljažnika in trdno privijte vijake znotranje strani. Pritrdite vse
pokrove.Zadnjo meglenko oz. luč za vzvratno vožnjo ( 2) - odvisno od strani - je
mogoče zamenjati s pokrovom v
vratih prtljažnika, ne da bi odstranili
sestav zadnje luči: odstranite pokrov,
obrnite držalo žarnice in vstavite
žarnico z zasukom le-te na levo.3-vratna kombilimuzina
1. Sprostite pokrov na ustrezni strani
in ga odstranite.
Page 259 of 347

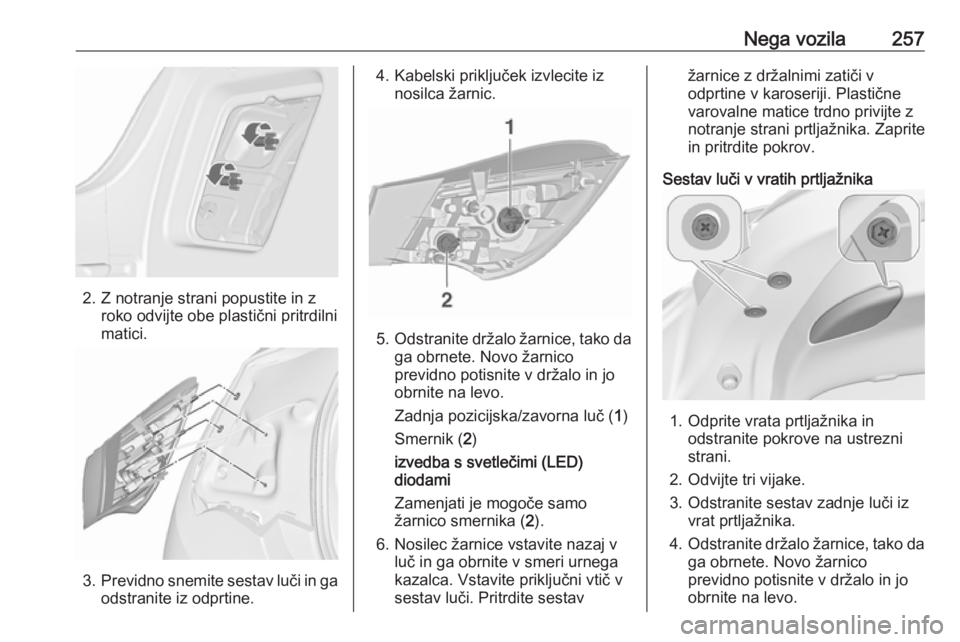

Nega vozila257
2. Z notranje strani popustite in zroko odvijte obe plastični pritrdilni
matici.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Kabelski priključek izvlecite iz nosilca žarnic.
5.Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
izvedba s svetlečimi (LED)
diodami
Zamenjati je mogoče samo
žarnico smernika ( 2).
6. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnega
kazalca. Vstavite priključni vtič v
sestav luči. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v karoseriji. Plastične
varovalne matice trdno privijte z
notranje strani prtljažnika. Zaprite
in pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrove na ustrezni
strani.
2. Odvijte tri vijake.
3. Odstranite sestav zadnje luči iz vrat prtljažnika.
4. Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Page 260 of 347

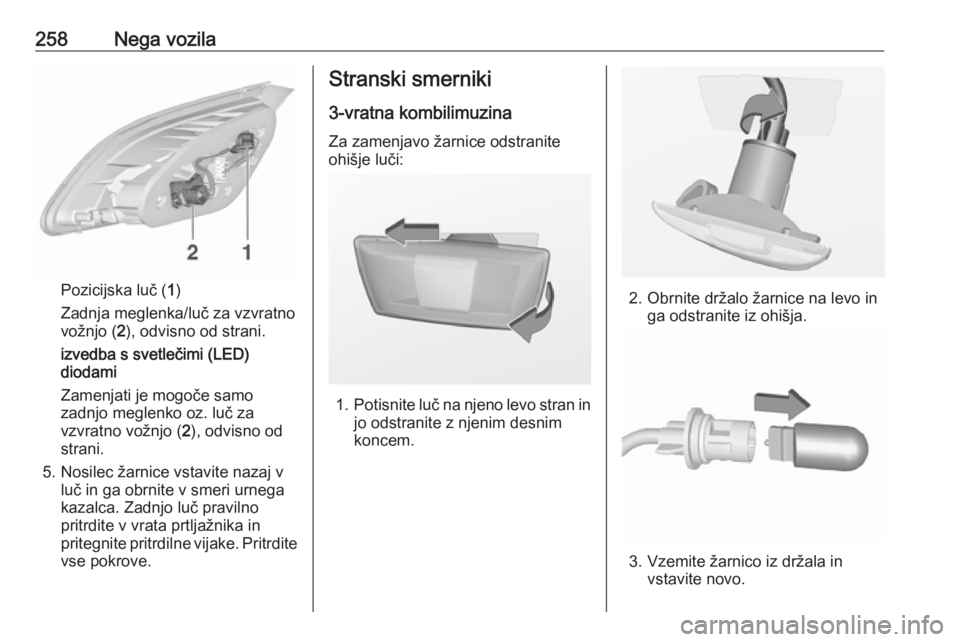

258Nega vozila
Pozicijska luč (1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
izvedba s svetlečimi (LED)
diodami
Zamenjati je mogoče samo
zadnjo meglenko oz. luč za
vzvratno vožnjo ( 2), odvisno od
strani.
5. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnegakazalca. Zadnjo luč pravilno
pritrdite v vrata prtljažnika in
pritegnite pritrdilne vijake. Pritrdite vse pokrove.
Stranski smerniki
3-vratna kombilimuzina
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
Page 261 of 347

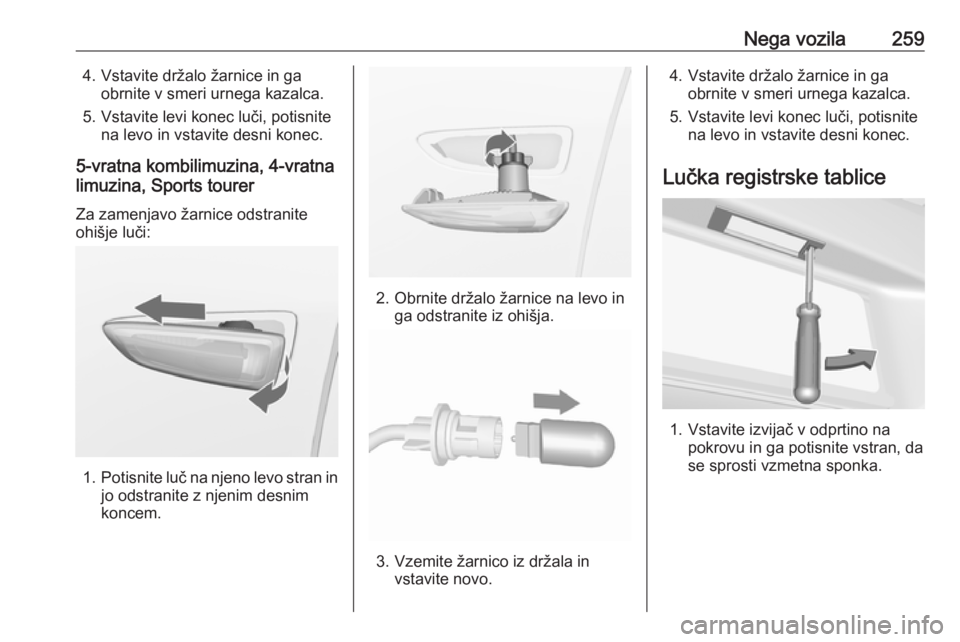

Nega vozila2594. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
5-vratna kombilimuzina, 4-vratna
limuzina, Sports tourer
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
Page 262 of 347

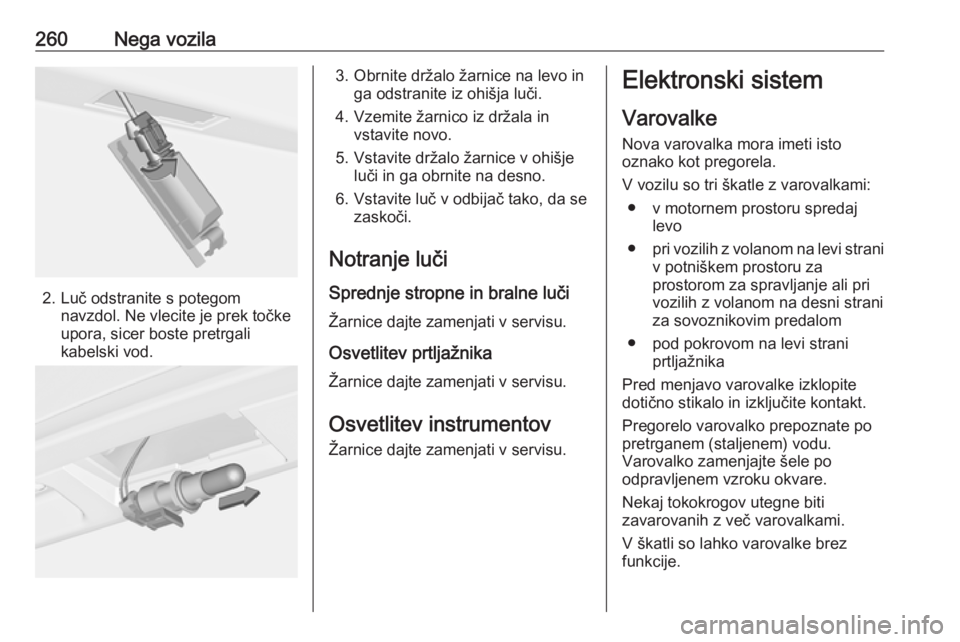

260Nega vozila
2. Luč odstranite s potegomnavzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči
Sprednje stropne in bralne luči Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika Žarnice dajte zamenjati v servisu.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ● v motornem prostoru spredaj levo
● pri vozilih z volanom na levi strani
v potniškem prostoru za
prostorom za spravljanje ali pri
vozilih z volanom na desni strani za sovoznikovim predalom
● pod pokrovom na levi strani prtljažnika
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Page 263 of 347

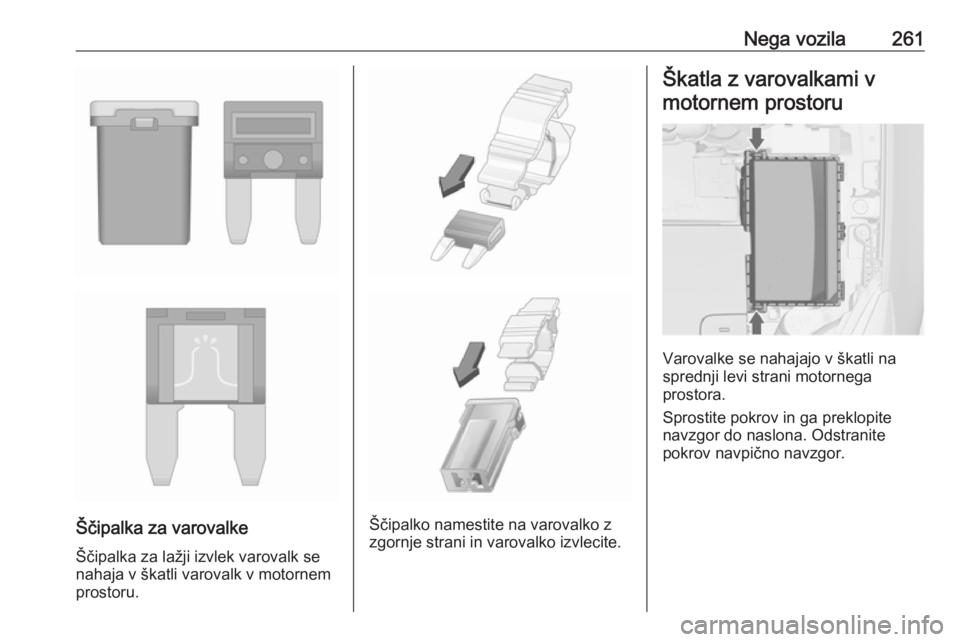

Nega vozila261
Ščipalka za varovalkeŠčipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.
Page 264 of 347
262Nega vozilaŠt.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva/
sistem vžiga4Sistem vbrizgavanja goriva/
sistem vžiga5–6Ogrevanje ogledal/alarmna
naprava7Krmiljenje ventilatorja/krmilni
modul motorja/krmilni modul
menjalnika8Lambda senzor/hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja vozila11Zaklep prtljažnika12Prilagodljivi žarometi/samodejni
vklop luči13ABS14Brisalec zadnjega steklaŠt.Tokokrog15Motorni računalnik16Zaganjač17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Zadnji električni center22Leva dolga luč (halogena)23Sistem pranja žarometov24Desna kratka luč (ksenon)25Leva kratka luč (ksenon)26Prednje meglenke27Grelec dizelskega goriva28Sistem start stop29Električna ročna zavora30ABS31Adaptivni tempomat
