2016.5 OPEL ASTRA J Manual de utilizare (in Romanian)

Îngrijirea autovehiculului2633. Deşurubaţi cele trei şuruburi şiscoateţi ansamblul proiector ului
de ceaţă de la bara de protecţie.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
5. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
6. Înlocuiţi şi introduceţi soclul becului în reflector, rotiţi soclul în
sens orar şi fixaţi fişa de
conectare.
7. Fixaţi ansamblul proiector ului de ceaţă în bara de protecţie şi fixaţi
cu cele trei şuruburi.
8. Fixaţi ansamblul farului în bara de
protecţie şi fixaţi cu ambele
şuruburi.
9. Închideţi ambele capace.
Hatchback cu 3 portiere
1. Desfaceţi capacul cu ajutorul unei
şurubelniţe în degajare şi scoateţi capacul.
2. Deşurubaţi ambele şuruburi şi scoateţi ansamblul de iluminat de
la bara de protecţie.

264Îngrijirea autovehiculului3. Rotiţi soclul becului în sensantiorar şi scoateţi-l din reflector.
4. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
5. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
6. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
7. Montaţi ansamblul lămpii prin strângerea ambelor şuruburi.
8. Asamblaţi şi fixaţi capacul.Lămpile de semnalizare din
faţă
Hatchback cu 5 portiere,
notchback cu 4 portiere, Sports
tourer
1. Eliberaţi ambele capace cu o şurubelniţă în zona marcată.
2. Deşurubaţi ambele şuruburi şiscoateţi ansamblul de iluminat de
la bara de protecţie.

Îngrijirea autovehiculului2653. Deblocaţi soclul becului de lareflector prin presarea ambelor
cleme de fixare.
4. Decuplaţi fişa de conectare de la soclul becului, apăsând clema de
fixare.
5. Scoateţi şi înlocuiţi soclul becului împreună cu becul.
6. Introduceţi soclul becului în reflector şi fixaţi fişa de conectare.
7. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
ambele şuruburi.
8. Închideţi ambele capace.
Hatchback cu 5 portiere, notchback
cu 4 portiere, Sports tourer cu bară de
protecţie faţă Sport/GSi
Aceste becuri sunt accesibile de sub
autovehicul.
1. Deblocaţi clema elastică şi apoi pivotaţi-o spre înapoi.
2. Trageţi soclul becului împreună cu becul din reflector.
3. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
4. Scoateţi şi înlocuiţi soclul becului împreună cu becul.
5. Cuplaţi fişa de conectare.
6. Introduceţi soclul becului în reflector.
7. Pivotaţi clema elastică spre înainte şi fixaţi-o în poziţie.

266Îngrijirea autovehicululuiHatchback cu 3 portiere
1. Rotiţi capacul (1) în sens antiorarşi scoateţi-l.
2. Rotiţi soclul becului în sens anti-orar pentru a decupla şi a scoate
din reflector.
3. Demontaţi becul din soclu prin răsucire în sens invers acelor de
ceasornic.
4. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie din spate
Hatchback cu 5 portiere
1. Desprindeţi capacul pe latura respectivă şi scoateţi-l.

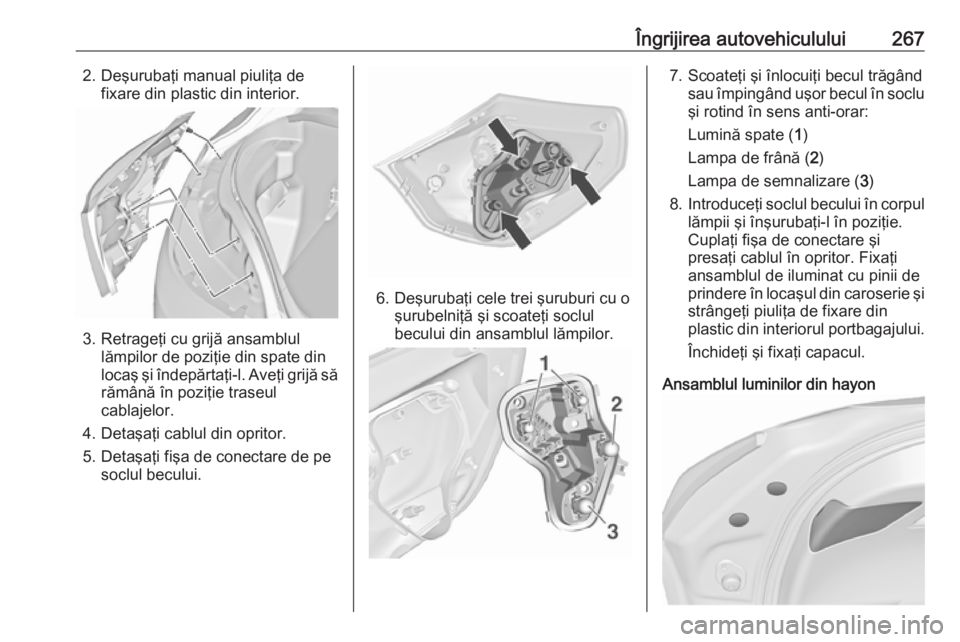

Îngrijirea autovehiculului2672. Deşurubaţi manual piuliţa defixare din plastic din interior.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
4. Detaşaţi cablul din opritor.
5. Detaşaţi fişa de conectare de pe soclul becului.
6. Deşurubaţi cele trei şuruburi cu oşurubelniţă şi scoateţi soclul
becului din ansamblul lămpilor.
7. Scoateţi şi înlocuiţi becul trăgând sau împingând uşor becul în soclu
şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de frână ( 2)
Lampa de semnalizare ( 3)
8. Introduceţi soclul becului în corpul
lămpii şi înşurubaţi-l în poziţie.
Cuplaţi fişa de conectare şi
presaţi cablul în opritor. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi strângeţi piuliţa de fixare din
plastic din interiorul portbagajului.
Închideţi şi fixaţi capacul.
Ansamblul luminilor din hayon

268Îngrijirea autovehiculului1. Deschideţi hayonul şi scoateţicapacul şi ambele măşti de pe
partea respectivă.
2. Deşurubaţi şi scoateţi cele trei şuruburi.
3. Scoateţi ansamblul de iluminat. Aveţi grijă să rămână în poziţie
traseul cablajelor.
4. Presaţi clema de fixare şi scoateţi
soclul becului din corpul
ansamblului de iluminat.
5. Scoateţi şi înlocuiţi becul trăgând sau împingând uşor becul în soclu
şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de
marşarier ( 2), în funcţie de parte.
6. Introduceţi soclul becului în corpul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şuruburile din interior. Montaţi
toate capacele.
Notchback cu 4 portiere
1. Scoateţi capacul de pe partea corespunzătoare.

Îngrijirea autovehiculului2692. Deşurubaţi manual cele douăpiuliţe de fixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
4. Detaşaţi fişa de conectare de pe soclul becului.
5. Scoateţi prin rotire suportul becului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lampa de poziţie spate/ frână ( 1)
Lampa de semnalizare ( 2)
6. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi fişa
de conectare. Fixaţi ansamblul de iluminat cu pinii de prindere în
locaşul din caroserie şi strângeţi
piuliţele de fixare din plastic din
interiorul portbagajului. Fixaţi
capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi capacul de pe partea respectivă.
2. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând

270Îngrijirea autovehicululuisau împingând becul uşor însoclul şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
3. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi
capacul.
Sports tourer
1. În partea stângă, rabataţi storul şi
scoateţi-l.
2. Scoateţi capacul de pe partea
respectivă.
3. Deşurubaţi manual cele două piuliţe de fixare din plastic.
4. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
5. Detaşaţi fişa de conectare de pe soclul becului.
