Ajaminen ja käyttö143
Nopeusrajoituksen muuttaminenKäännä nopeusrajoittimen ollessa
aktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.
Nopeusrajoituksen ylittäminen
Kun rajoitettu nopeus ylitetään ilman
kuljettajan toimenpidettä, nopeus
vilkkuu kuljettajan tietokeskuksessa
ja tänä aikana kuuluu merkkiääni.
Hätätilanteessa nopeusrajoitus voi‐
daan ylittää painamalla kaasupoljinta
voimakkaasti lähes pohjaan saakka.
Tällöin merkkiääntä ei kuulu.
Kun kaasupoljin vapautetaan, nopeu‐ denrajoitustoiminto aktivoituu uudel‐leen, kun nopeus laskee asetetun ra‐ jan alapuolelle.
Poiskytkentä
Paina y: nopeusrajoitin kytkeytyy
pois päältä ja autolla voidaan ajaa il‐
man nopeusrajoitusta.
Rajoitettu nopeus tallennetaan.
Lisäksi ylemmän tason näytössä nä‐
kyy vastaava viesti.
Rajoitettuun nopeuteen
palaaminen
Käännä säätöpyörä asentoon RES/+.
Tallennettuun rajoitusnopeuteen siir‐
rytään.
Poiskytkentä
Paina L ja nopeusrajoituksen ilmai‐
sin kuljettajan tietokeskuksessa sam‐ muu. Tallennettu nopeus poistetaan.
Nopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös painettaessa m vakionopeus‐
säätimen aktivoimiseksi.Kun sytytysvirta katkaistaan, myös
nopeusrajoitin kytkeytyy pois toimin‐
nasta, mutta asetettu nopeusrajoitus
tallennetaan nopeusrajoittimen seu‐
raavaa käyttökertaa varten.
Pysäköintitutka
Takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi ja käyttäessäsi pysä‐
köintitutkaa.
Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa an‐ tamalla äänimerkkejä ja visuaalisia
signaaleja.

144Ajaminen ja käyttö
Järjestelmässä on neljä takapusku‐
rissa olevaa ultraäänianturia.
Aktivointi
Kun peruutusvaihde kytketään, jär‐
jestelmä on valmis toimimaan auto‐
maattisesti.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisista auton takana
enintään 1,5 metrin etäisyydellä ole‐
vista vaarallisista esteistä. Äänimerk‐
kien väli lyhenee etäisyyden lyhen‐
tyessä. Etäisyyden alittaessa noin
30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana oleviin estei‐
siin näytetään muuttuvilla etäisyysvii‐
voilla kuljettajan tietokeskuksessa
3 89 tai varustelusta riippuen värilli‐
sessä infonäytössä 3 94.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun peruutusvaihde
kytketään pois päältä.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Molemmissa tapauksissa painikkeen
LED-valo sammuu.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien te‐
kijöiden takia, painikkeen LED-valo
vilkkuu kolme sekuntia ja sammuu sit‐
ten. Merkkivalo r syttyy mittaris‐
tossa 3 87 ja kuljettajan tietokeskuk‐
sessa näytetään ilmoitus.
Etu- ja takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi tai ajaessasi eteen‐
päin, kun käytät pysäköintitutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä au‐
ton edessä ja takana. Se opastaa ja
varoittaa kuljettajaa äänimerkeillä ja
näytön avulla.

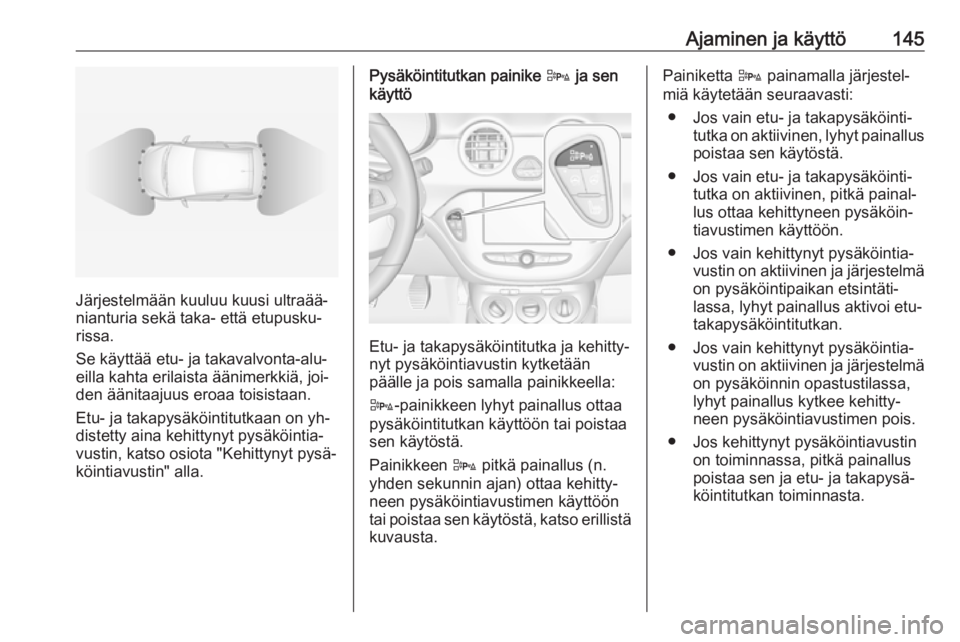

Ajaminen ja käyttö145
Järjestelmään kuuluu kuusi ultraää‐
nianturia sekä taka- että etupusku‐
rissa.
Se käyttää etu- ja takavalvonta-alu‐
eilla kahta erilaista äänimerkkiä, joi‐
den äänitaajuus eroaa toisistaan.
Etu- ja takapysäköintitutkaan on yh‐
distetty aina kehittynyt pysäköintia‐
vustin, katso osiota "Kehittynyt pysä‐
köintiavustin" alla.
Pysäköintitutkan painike D ja sen
käyttö
Etu- ja takapysäköintitutka ja kehitty‐
nyt pysäköintiavustin kytketään
päälle ja pois samalla painikkeella:
D -painikkeen lyhyt painallus ottaa
pysäköintitutkan käyttöön tai poistaa
sen käytöstä.
Painikkeen D pitkä painallus (n.
yhden sekunnin ajan) ottaa kehitty‐ neen pysäköintiavustimen käyttöön
tai poistaa sen käytöstä, katso erillistä
kuvausta.
Painiketta D painamalla järjestel‐
miä käytetään seuraavasti:
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, lyhyt painalluspoistaa sen käytöstä.
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, pitkä painal‐
lus ottaa kehittyneen pysäköin‐ tiavustimen käyttöön.
● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköintipaikan etsintäti‐
lassa, lyhyt painallus aktivoi etu-
takapysäköintitutkan.
● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköinnin opastustilassa,
lyhyt painallus kytkee kehitty‐
neen pysäköintiavustimen pois.
● Jos kehittynyt pysäköintiavustin on toiminnassa, pitkä painallus
poistaa sen ja etu- ja takapysä‐
köintitutkan toiminnasta.

146Ajaminen ja käyttö● Jos eteenpäinajovaihde tai va‐paa-asento on valittu, lyhyt pai‐
nallus ottaa vain etupysäköinti‐
tutkan käyttöön tai poistaa sen
käytöstä.
● Jos peruutusvaihde on valittu, ly‐
hyt painallus ottaa etu- ja takapy‐
säköintitutkan käyttöön tai pois‐
taa sen käytöstä.
Aktivointi
Järjestelmä aktivoituu automaatti‐
sesti enintään 11 km/h ajonopeu‐ dessa.
Pysäköintitutkan painikkeessa D
palava LED ilmoittaa järjestelmän
olevan toimintavalmiudessa.
Jos D kytketään pois käynnistys‐
syklin aikana, etupysäköintitutka kyt‐
keytyy pois päältä. Jos auton nopeus
on jo ylittänyt 25 km/h, pysäköinti‐
tutka aktivoituu uudelleen, kun no‐
peus laskee alle 11 km/h.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja kuljettajan tietokeskukseen tulee il‐ moitus Pysäköintitutka pois päältä .Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisista auton edessä
enintään 80 cm:n etäisyydellä ole‐
vista vaarallisista esteistä ja auton ta‐ kana enintään 1,5 metrin etäisyydellä
olevista vaarallisista esteistä.
Riippuen siitä, kumpi auton puoli on lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla puo‐
lella. Äänimerkkien väli lyhenee etäi‐
syyden lyhentyessä. Etäisyyden ol‐
lessa alle noin 30 cm äänimerkki on
jatkuva.
Lisäksi etäisyys esteisiin näytetään
kuljettajan tietokeskuksessa 3 89 tai,
varustelusta riippuen, värillisessä in‐
fonäytössä 3 94.
Etäisyys edessä ja takana oleviin es‐
teisiin näytetään muuttuvilla etäisyys‐ viivoilla kuljettajan tietokeskuksessa.
Etäisyyden osoitus voi estyä, jos esiin
tulee tärkeämpi viesti. Etäisyyden
osoitus näkyy uudestaan viestin pois‐
tamisen jälkeen.

Ajaminen ja käyttö147
Etäisyys esteisiin näytetään värilli‐
sessä infonäytössä värillisillä vyöhyk‐
keillä auton edessä tai takana 3 94.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois päältä, kun ajonopeus ylittää
11 km/h.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta D.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja, jos poiskytkentä on tehty käsin,
kuljettajan tietokeskukseen tulee il‐
moitus Pysäköintitutka pois päältä .
Käsin tehdyn poiskytkennän jälkeen
etu- ja takapysäköintikutka aktivoitu‐
vat uudelleen, jos painetaan D.
Koko järjestelmä voidaan kytkeä pois käsin auton räätälöintivalikossa
infonäytössä. Se pysyy poiskytket‐
tynä sytytysjakson ajan tai kunnes se
kytketään uudelleen päälle räätälöin‐
tivalikossa. Auton räätälöinti 3 98.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkäänulkomelun tai muiden häiritsevien te‐
kijöiden takia, kuljettajan tietokeskuk‐
sessa näkyy viesti.
Auton viestit 3 95.
Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa jär‐
jestelmän ehdottaman pysäköinti‐
paikan hyväksymisestä ja pysä‐
köintitapahtumasta.
Tarkista aina ympärillä oleva alue kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti auton suuntaiseen tai kohtisuoraan pysäköintipaikkaan.
Ohjeet annetaan kuljettajan tietokes‐
kuksessa 3 89 tai versiosta riippuen
värillisessä infonäytössä 3 94 ja niitä
tukevat äänimerkit.
Kuljettajan täytyy painaa kaasua, jar‐
ruttaa ja vaihtaa vaihdetta, ohjaus ta‐
pahtuu automaattisesti.
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.

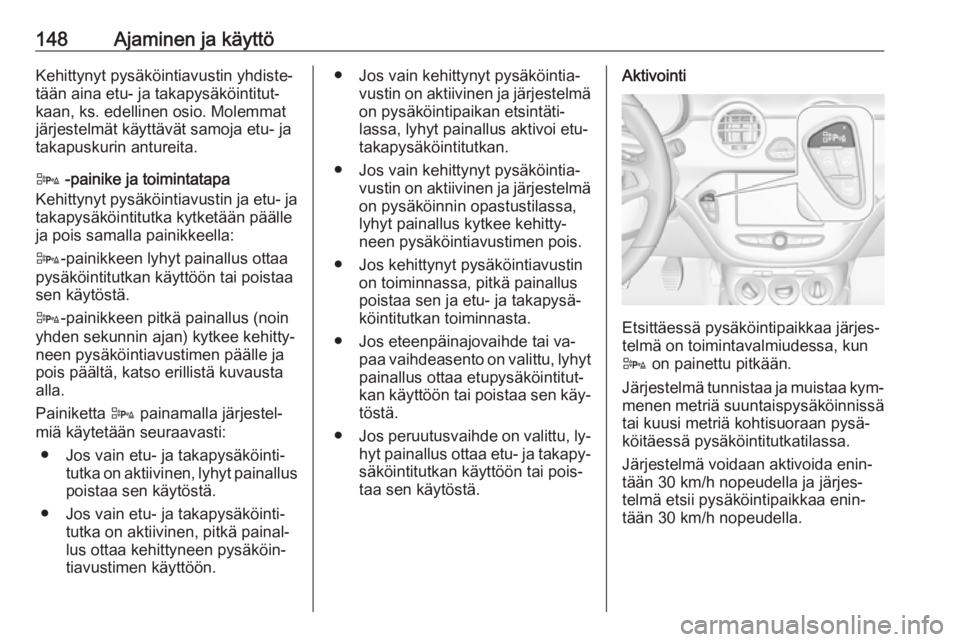

148Ajaminen ja käyttöKehittynyt pysäköintiavustin yhdiste‐
tään aina etu- ja takapysäköintitut‐
kaan, ks. edellinen osio. Molemmat
järjestelmät käyttävät samoja etu- ja
takapuskurin antureita.
D -painike ja toimintatapa
Kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka kytketään päälle
ja pois samalla painikkeella:
D -painikkeen lyhyt painallus ottaa
pysäköintitutkan käyttöön tai poistaa
sen käytöstä.
D -painikkeen pitkä painallus (noin
yhden sekunnin ajan) kytkee kehitty‐
neen pysäköintiavustimen päälle ja
pois päältä, katso erillistä kuvausta
alla.
Painiketta D painamalla järjestel‐
miä käytetään seuraavasti:
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, lyhyt painallus
poistaa sen käytöstä.
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, pitkä painal‐
lus ottaa kehittyneen pysäköin‐
tiavustimen käyttöön.● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköintipaikan etsintäti‐
lassa, lyhyt painallus aktivoi etu-
takapysäköintitutkan.
● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköinnin opastustilassa,
lyhyt painallus kytkee kehitty‐
neen pysäköintiavustimen pois.
● Jos kehittynyt pysäköintiavustin on toiminnassa, pitkä painalluspoistaa sen ja etu- ja takapysä‐
köintitutkan toiminnasta.
● Jos eteenpäinajovaihde tai va‐ paa vaihdeasento on valittu, lyhytpainallus ottaa etupysäköintitut‐
kan käyttöön tai poistaa sen käy‐ töstä.
● Jos peruutusvaihde on valittu, ly‐
hyt painallus ottaa etu- ja takapy‐
säköintitutkan käyttöön tai pois‐
taa sen käytöstä.Aktivointi
Etsittäessä pysäköintipaikkaa järjes‐
telmä on toimintavalmiudessa, kun
D on painettu pitkään.
Järjestelmä tunnistaa ja muistaa kym‐ menen metriä suuntaispysäköinnissä
tai kuusi metriä kohtisuoraan pysä‐
köitäessä pysäköintitutkatilassa.
Järjestelmä voidaan aktivoida enin‐
tään 30 km/h nopeudella ja järjes‐
telmä etsii pysäköintipaikkaa enin‐
tään 30 km/h nopeudella.

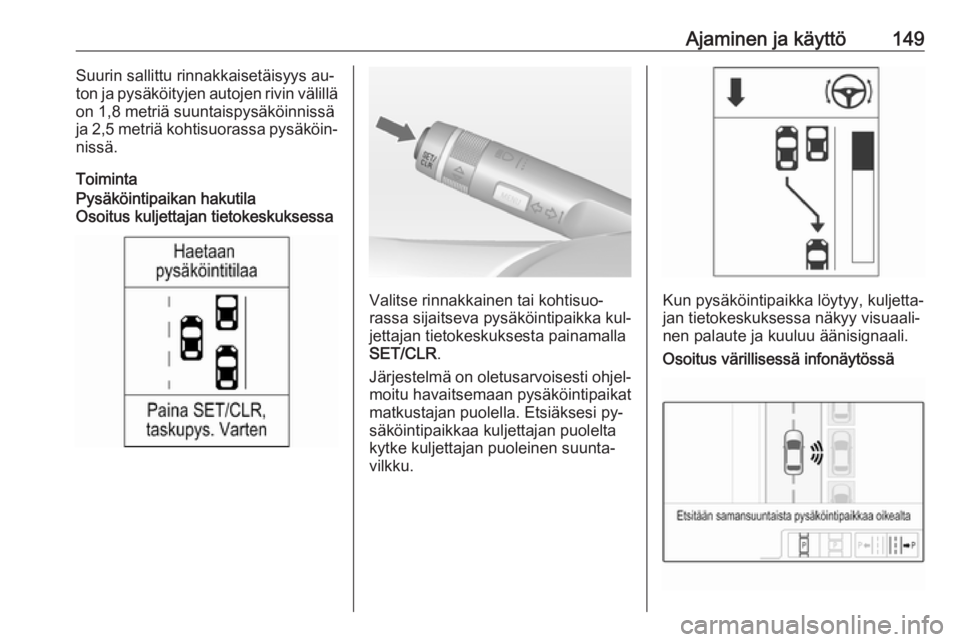

Ajaminen ja käyttö149Suurin sallittu rinnakkaisetäisyys au‐
ton ja pysäköityjen autojen rivin välillä
on 1,8 metriä suuntaispysäköinnissä
ja 2,5 metriä kohtisuorassa pysäköin‐ nissä.
ToimintaPysäköintipaikan hakutila
Osoitus kuljettajan tietokeskuksessa
Valitse rinnakkainen tai kohtisuo‐
rassa sijaitseva pysäköintipaikka kul‐
jettajan tietokeskuksesta painamalla SET/CLR .
Järjestelmä on oletusarvoisesti ohjel‐ moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Etsiäksesi py‐
säköintipaikkaa kuljettajan puolelta
kytke kuljettajan puoleinen suunta‐
vilkku.Kun pysäköintipaikka löytyy, kuljetta‐
jan tietokeskuksessa näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Osoitus värillisessä infonäytössä

150Ajaminen ja käyttöValitse auton suuntainen tai kohtisuo‐rassa oleva pysäköintipaikka kosket‐
tamalla kyseistä kuvaketta näytössä.
Valitse pysäköintipuoli koskettamalla
kyseistä kuvaketta näytössä.
Kun pysäköintipaikka löytyy, värilli‐
sessä infonäytössä näkyy visuaali‐
nen palaute ja kuuluu äänisignaali.
Jos kuljettaja ei pysäytä autoa, kun järjestelmä on ehdottanut pysäköinti‐
paikkaa, järjestelmä alkaa etsiä toista
sopivaa pysäköintipaikkaa.
Pysäköinnin opastustila
Järjestelmän ehdotus pysäköintipai‐
kasta hyväksytään, kun kuljettaja py‐
säyttää auton kymmenen metrin si‐sällä suuntaispysäköinnissä tai kuu‐
den metrin sisällä kohtisuorassa py‐
säköinnissä Pysähdy-viestin jälkeen.
Järjestelmä laskee parhaan tien py‐
säköintipaikkaan.
Ohjauspyörän hetkellinen värinä pe‐
ruutusvaihteen kytkennän jälkeen on
merkki siitä, että järjestelmä käyttää ohjausta. Tällöin auto ohjataan pysä‐
köintipaikkaan automaattisesti anta‐
malla kuljettajalle yksityiskohtaisia
ohjeita jarrutuksen, kaasupolkimen
painamisen ja vaihteenvaihdon suh‐
teen. Kuljettajan tulee pitää kädet
poissa ohjauspyörästä.
Kuuntele aina etu- ja takapysäköinti‐
tutkan äänimerkkiä. Jatkuva ääni‐
merkki tarkoittaa, että etäisyys estee‐
seen on alle noin 30 cm.
Jos kuljettajan täytyy jostakin syystä
ottaa ohjaus hallintaansa, pidä oh‐
jauspyörästä kiinni vain sen ulkoreu‐
nasta. Tässä tapauksessa automaat‐
tinen ohjaus perutaan.Näyttöilmoitus
Näytössä näytetään seuraavat oh‐ jeet:
● yleiset vinkit ja varoitusviestit
● ilmoitus ajettaessa yli 30 km/h:n nopeudella pysäköintipaikan et‐
sinnän aikana tai yli 8 km/h:n no‐
peudella opastustilassa
● käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan
● ajosuunta pysäköinnin aikana
● kehotus vaihtaa peruutus- tai eteenpäinajovaihteelle
● kehotus painaa kaasu- tai jarru‐ poljinta
● joidenkin ohjeiden kohdalla kul‐ jettajan tietokeskuksessa näyte‐tään edistymispalkki
● pysäköinnin onnistumisesta il‐ moitetaan ponnahdussymbolilla
ja äänimerkillä,
● pysäköinnin peruminen
Näytön esitysjärjestys
Kuljettajan tietokeskuksessa näkyvä
kehittyneen pysäköintiavustimen il‐
moitus voi poistua näkyvistä, jos esiin tulee tärkeämpi viesti. Kun ilmoitus on
