2016.5 OPEL ADAM Manuel d'utilisation (in French)

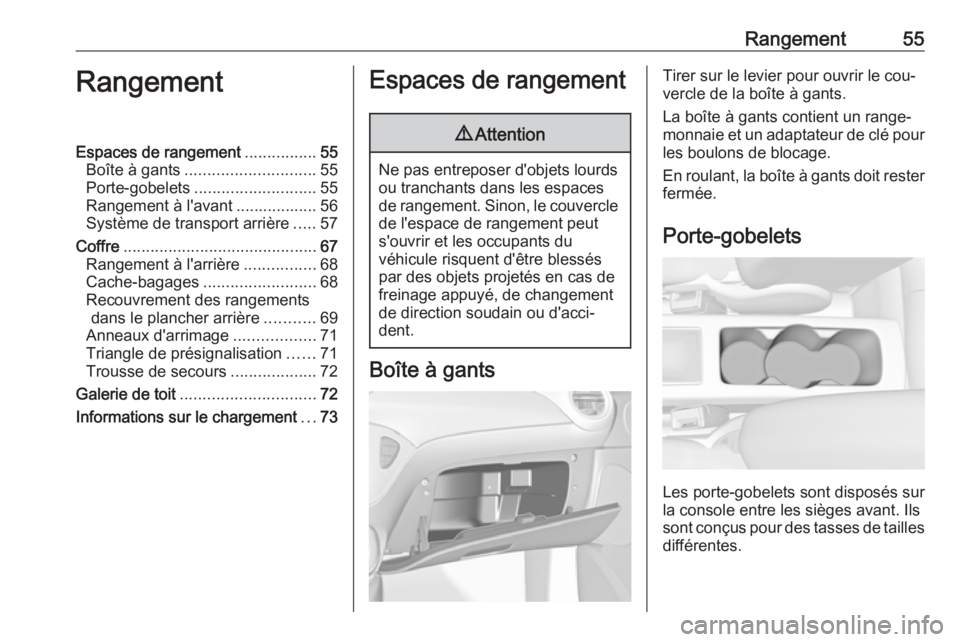

Rangement55RangementEspaces de rangement................55
Boîte à gants ............................. 55
Porte-gobelets ........................... 55
Rangement à l'avant .................. 56
Système de transport arrière .....57
Coffre ........................................... 67
Rangement à l'arrière ................68
Cache-bagages ......................... 68
Recouvrement des rangements dans le plancher arrière ...........69
Anneaux d'arrimage ..................71
Triangle de présignalisation ......71
Trousse de secours ...................72
Galerie de toit .............................. 72
Informations sur le chargement ...73Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, le couvercle de l'espace de rangement peut
s'ouvrir et les occupants du
véhicule risquent d'être blessés
par des objets projetés en cas de
freinage appuyé, de changement
de direction soudain ou d'acci‐
dent.
Boîte à gants
Tirer sur le levier pour ouvrir le cou‐
vercle de la boîte à gants.
La boîte à gants contient un range-
monnaie et un adaptateur de clé pour
les boulons de blocage.
En roulant, la boîte à gants doit rester fermée.
Porte-gobelets
Les porte-gobelets sont disposés sur
la console entre les sièges avant. Ils
sont conçus pour des tasses de tailles différentes.

56Rangement
Les logements de porte des deux por‐tes sont conçus pour le transport de
bouteilles.
Des porte-gobelets ou porte-bouteil‐
les supplémentaires se trouvent dans
les panneaux latéraux arrière.
Sangle de porte-gobelets souple
Une sangle en caoutchouc mobile se
trouve dans l'espace de rangement devant le levier sélecteur. Tirer sur la sangle pour maintenir un gobelet ou
un cendrier.
Rangement à l'avant
Des espaces de rangement se trou‐
vent sous le commutateur d'éclai‐
rage, dans la console centrale devant
le levier sélecteur, dans les loge‐
ments de porte et dans les panneaux latéraux près des sièges arrière.

Rangement57Système de transport
arrière
Système de transport arrière pour
deux vélos
Le système de transport arrière (sys‐
tème Flex-Fix) permet de fixer une bi‐ cyclette au support de transport ex‐
tractible intégré dans le plancher du
véhicule. Il est possible de fixer un
vélo supplémentaire sur un adapta‐
teur. Le transport d'autres objets n'est pas autorisé.
La charge maximale pour le système
de transport arrière est de 50 kg avec
un adaptateur fixé et de 30 kg sans
l'adaptateur. Ceci permet la fixation
d'une bicyclette électrique sur le sup‐ port de transport extractible. La
charge maximale sur l'adaptateur est
de 20 kg.
L'empattement d'un vélo ne doit pas
dépasser 1,15 mètre. Dans le cas contraire, la sécurisation du vélo n'est pas possible.
S'il n'est pas utilisé, le système de
transport doit être rétracté dans le
plancher du véhicule.
Il faut veiller à ce que les vélos ne
comportent pas d'objets susceptibles
de se détacher pendant le transport.Avertissement
Si le système de transport arrière
est rallongé et que le véhicule est
complètement chargé, la garde au sol sera réduite.
Conduire avec précaution lorsque la route est fortement inclinée ou
lors de la conduite sur une rampe, bosse, etc.
Avertissement
Consulter votre revendeur de vé‐
los avant de fixer des vélos équi‐
pés de cadre en carbone. Les vé‐
los peuvent subir des dommages.
Extension
Ouvrir le hayon.
9 Attention
Aucune personne ne peut rester
dans la zone d'extension du sys‐
tème de transport arrière, risque
de blessures.

58RangementTirer la manette de déblocage vers lehaut. Le système se déverrouille et
est éjecté hors du pare-chocs.
Sortir complètement le système de
transport arrière jusqu'à ce qu'il se
verrouille de manière audible.
S'assurer qu'il n'est pas possible de
repousser le système de transport ar‐
rière sans actionner à nouveau la poi‐ gnée de déverrouillage.
9 Attention
Il n'est autorisé de fixer des objets
sur le système de transport arrière
que si le système a été correcte‐
ment engagé. Si le système de
transport arrière ne s'engage pas
correctement, ne pas y fixer d'ob‐
jets et le coulisser en position de
rangement. Prendre contact avec
un atelier.
Dépliage de l'éclairage de plaque
d'immatriculation
Soulever l'éclairage de plaque d'im‐
matriculation et le rabattre vers l'ar‐
rière.
Déplier les feux arrière
Faire pivoter vers l'arrière les char‐
nières des deux feux arrière, aussi
loin que possible.

Rangement59Faire pivoter vers l'arrière les deux
feux arrière, aussi loin que possible.
Déplier le logement de roue
Déposer la sangle et déployer le lo‐
gement de roue.
Verrouillage du système de transport
arrière
Déposer la sangle et faire pivoter les
deux leviers de serrage latéralement,
aussi loin que possible.
Dans le cas contraire, un fonctionne‐
ment sûr ne peut être garanti.
Montage du porte-vélo
Soulever le porte-vélo sur l'arrière (1)
et le tirer vers l'arrière.
Relever le porte-vélo (2).

60RangementPousser le porte-vélo (1) vers le bas
et faire pivoter la poignée (2) vers l'ar‐ rière pour l'engager.
Appuyer sur le bouton (1) et retirer la
partie gauche de la galerie (2).
Appuyer sur le bouton (1) et insérer la partie gauche de la galerie dans la
partie droite (2).
Fixation de l'adaptateur
En cas de transport de deux vélos,
l'adaptateur doit être correctement
fixé avant l'installation du premier
vélo.1. Appliquer l'adaptateur sur le sys‐ tème de transport arrière comme
illustré.

Rangement612.Tourner le levier (1) vers l'avant et
le maintenir, abaisser alors
l'adaptateur (2) sur l'arrière.
3. Relâcher le levier et vérifier si l'adaptateur est correctement en‐
gagé.
4. Passer la sangle attachée à l'adaptateur sous le levier pour la
faire revenir sur le système de
transport arrière. Attacher la san‐
gle.
Fixation du premier vélo
1. Faire tourner les pédales à la po‐ sition illustrée et poser le vélo
dans le logement de roue.
Vérifier que le vélo est posé cen‐
tralement sur les logements de
roue.
2. Fixer l'étrier de montage le plus court sur le cadre de vélo. Tourner
le bouton molette dans le sens ho‐
raire pour le fixer.

62Rangement3. Attacher les deux roues du véloaux logements de roue en utilisantles dispositifs de retenue par san‐
gle.
4. Vérifier que le vélo est bien fixé.Avertissement
Veiller à ce que l'écartement entre le vélo et le véhicule soit au moins
de 5 cm. Si nécessaire, desserrer
le guidon et le faire pivoter de côté.
Fixation du deuxième vélo
La fixation d'un deuxième vélo est
faite de la même manière que celle du
premier vélo. Certaines étapes sup‐
plémentaires doivent être prises en
considération :
1. Faire toujours tourner les pédales
dans une position appropriée
avant de poser le vélo.2. Positionner les vélos sur le sys‐ tème de transport arrière en les
alignant en alternance vers la
gauche ou la droite.
3. Aligner le vélo à l'arrière et le vélo
à l'avant. Les moyeux de roue des
vélos ne doivent pas se toucher.
4. Fixer le vélo à l'arrière à l'aide de l'étrier de fixation le plus long et
des dispositifs de retenue par
sangle, comme décrit pour le vélo
à l'avant. L'étrier de montage de‐
vrait être fixé en parallèle.5. De plus, attacher les deux roues du vélo à l'arrière aux logements
de roue en utilisant les sangles de serrage.
Il est recommandé de fixer un signal
avertisseur sur le vélo le plus à l'ar‐
rière pour augmenter la visibilité.
Rabattre le système de transport
arrière vers l'arrière
Le système de transport arrière peut
être rabattu vers l'arrière pour accé‐
der au coffre.
