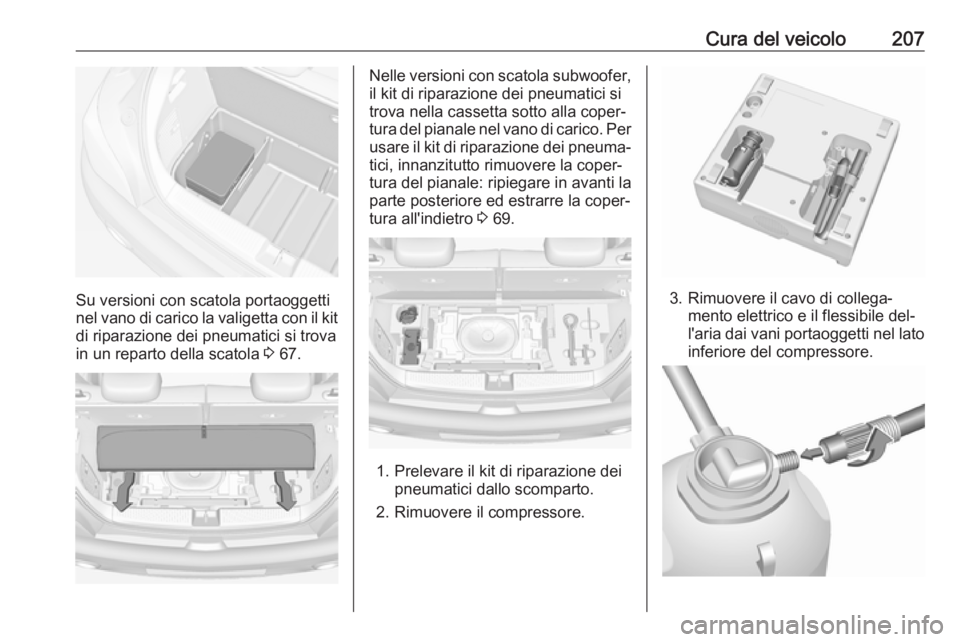

Cura del veicolo207
Su versioni con scatola portaoggetti
nel vano di carico la valigetta con il kit
di riparazione dei pneumatici si trova
in un reparto della scatola 3 67.
Nelle versioni con scatola subwoofer,
il kit di riparazione dei pneumatici si
trova nella cassetta sotto alla coper‐
tura del pianale nel vano di carico. Per usare il kit di riparazione dei pneuma‐
tici, innanzitutto rimuovere la coper‐
tura del pianale: ripiegare in avanti la
parte posteriore ed estrarre la coper‐
tura all'indietro 3 69.
1. Prelevare il kit di riparazione dei
pneumatici dallo scomparto.
2. Rimuovere il compressore.
3. Rimuovere il cavo di collega‐ mento elettrico e il flessibile del‐
l'aria dai vani portaoggetti nel lato
inferiore del compressore.
Page 210 of 257

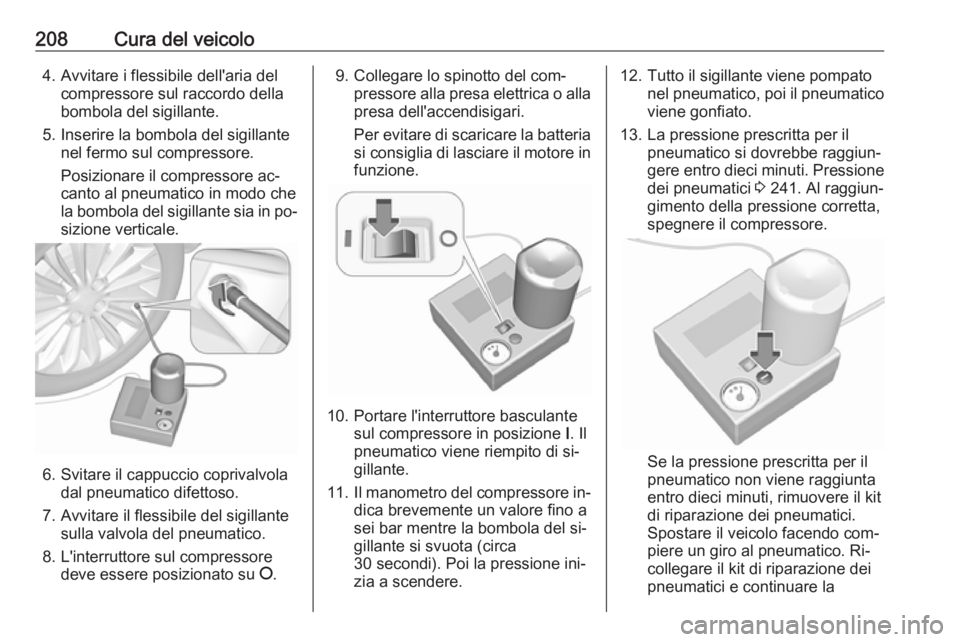

208Cura del veicolo4. Avvitare i flessibile dell'aria delcompressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nel fermo sul compressore.
Posizionare il compressore ac‐
canto al pneumatico in modo che
la bombola del sigillante sia in po‐
sizione verticale.
6. Svitare il cappuccio coprivalvola dal pneumatico difettoso.
7. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
8. L'interruttore sul compressore deve essere posizionato su J.
9. Collegare lo spinotto del com‐
pressore alla presa elettrica o alla
presa dell'accendisigari.
Per evitare di scaricare la batteria
si consiglia di lasciare il motore in
funzione.
10. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di si‐
gillante.
11. Il manometro del compressore in‐
dica brevemente un valore fino a
sei bar mentre la bombola del si‐
gillante si svuota (circa
30 secondi). Poi la pressione ini‐
zia a scendere.
12. Tutto il sigillante viene pompato nel pneumatico, poi il pneumatico
viene gonfiato.
13. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro dieci minuti. Pressione dei pneumatici 3 241. Al raggiun‐
gimento della pressione corretta, spegnere il compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro dieci minuti, rimuovere il kit
di riparazione dei pneumatici.
Spostare il veicolo facendo com‐
piere un giro al pneumatico. Ri‐
collegare il kit di riparazione dei
pneumatici e continuare la
Page 211 of 257

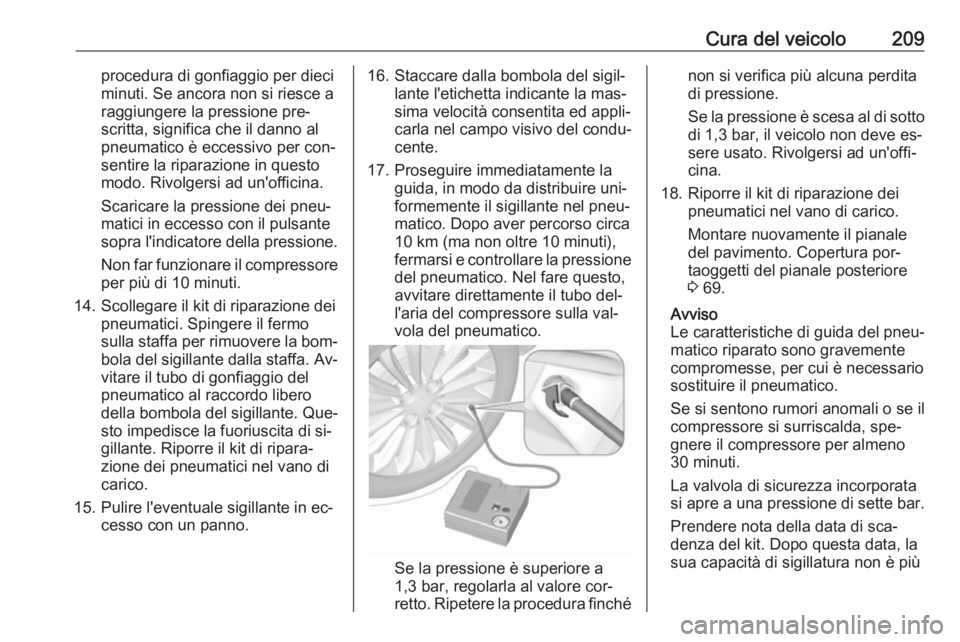

Cura del veicolo209procedura di gonfiaggio per dieci
minuti. Se ancora non si riesce a
raggiungere la pressione pre‐
scritta, significa che il danno al
pneumatico è eccessivo per con‐
sentire la riparazione in questo
modo. Rivolgersi ad un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.
Non far funzionare il compressoreper più di 10 minuti.
14. Scollegare il kit di riparazione dei pneumatici. Spingere il fermo
sulla staffa per rimuovere la bom‐
bola del sigillante dalla staffa. Av‐
vitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante. Que‐
sto impedisce la fuoriuscita di si‐
gillante. Riporre il kit di ripara‐
zione dei pneumatici nel vano di carico.
15. Pulire l'eventuale sigillante in ec‐ cesso con un panno.16. Staccare dalla bombola del sigil‐lante l'etichetta indicante la mas‐
sima velocità consentita ed appli‐
carla nel campo visivo del condu‐
cente.
17. Proseguire immediatamente la guida, in modo da distribuire uni‐
formemente il sigillante nel pneu‐
matico. Dopo aver percorso circa
10 km (ma non oltre 10 minuti),
fermarsi e controllare la pressione del pneumatico. Nel fare questo,
avvitare direttamente il tubo del‐
l'aria del compressore sulla val‐
vola del pneumatico.
Se la pressione è superiore a
1,3 bar, regolarla al valore cor‐
retto. Ripetere la procedura finché
non si verifica più alcuna perdita
di pressione.
Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve es‐
sere usato. Rivolgersi ad un'offi‐
cina.
18. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Montare nuovamente il pianale
del pavimento. Copertura por‐
taoggetti del pianale posteriore
3 69.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda, spe‐
gnere il compressore per almeno
30 minuti.
La valvola di sicurezza incorporata
si apre a una pressione di sette bar.
Prendere nota della data di sca‐
denza del kit. Dopo questa data, la
sua capacità di sigillatura non è più
Page 212 of 257

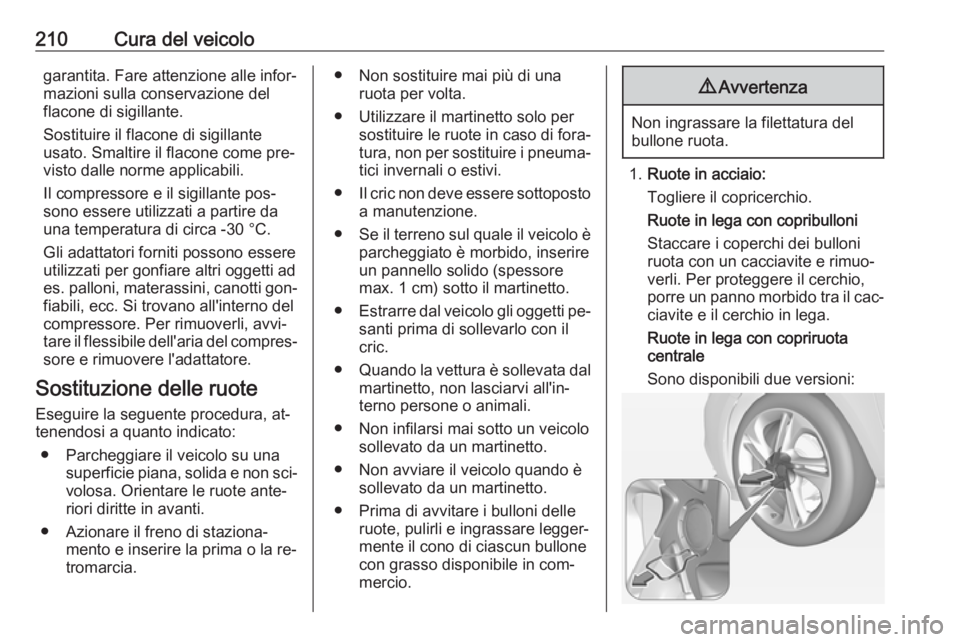

210Cura del veicologarantita. Fare attenzione alle infor‐
mazioni sulla conservazione del
flacone di sigillante.
Sostituire il flacone di sigillante
usato. Smaltire il flacone come pre‐
visto dalle norme applicabili.
Il compressore e il sigillante pos‐
sono essere utilizzati a partire da
una temperatura di circa -30 °C.
Gli adattatori forniti possono essere
utilizzati per gonfiare altri oggetti ad
es. palloni, materassini, canotti gon‐ fiabili, ecc. Si trovano all'interno del
compressore. Per rimuoverli, avvi‐
tare il flessibile dell'aria del compres‐
sore e rimuovere l'adattatore.
Sostituzione delle ruote
Eseguire la seguente procedura, at‐
tenendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non sci‐volosa. Orientare le ruote ante‐
riori diritte in avanti.
● Azionare il freno di staziona‐ mento e inserire la prima o la re‐
tromarcia.● Non sostituire mai più di una ruota per volta.
● Utilizzare il martinetto solo per sostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il cric non deve essere sottoposto
a manutenzione.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello solido (spessore
max. 1 cm) sotto il martinetto.
● Estrarre dal veicolo gli oggetti pe‐
santi prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐
terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Prima di avvitare i bulloni delle ruote, pulirli e ingrassare legger‐
mente il cono di ciascun bullone con grasso disponibile in com‐
mercio.9 Avvertenza
Non ingrassare la filettatura del
bullone ruota.
1. Ruote in acciaio:
Togliere il copricerchio.
Ruote in lega con copribulloni
Staccare i coperchi dei bulloni
ruota con un cacciavite e rimuo‐
verli. Per proteggere il cerchio,
porre un panno morbido tra il cac‐ ciavite e il cerchio in lega.
Ruote in lega con copriruota
centrale
Sono disponibili due versioni:
Page 213 of 257

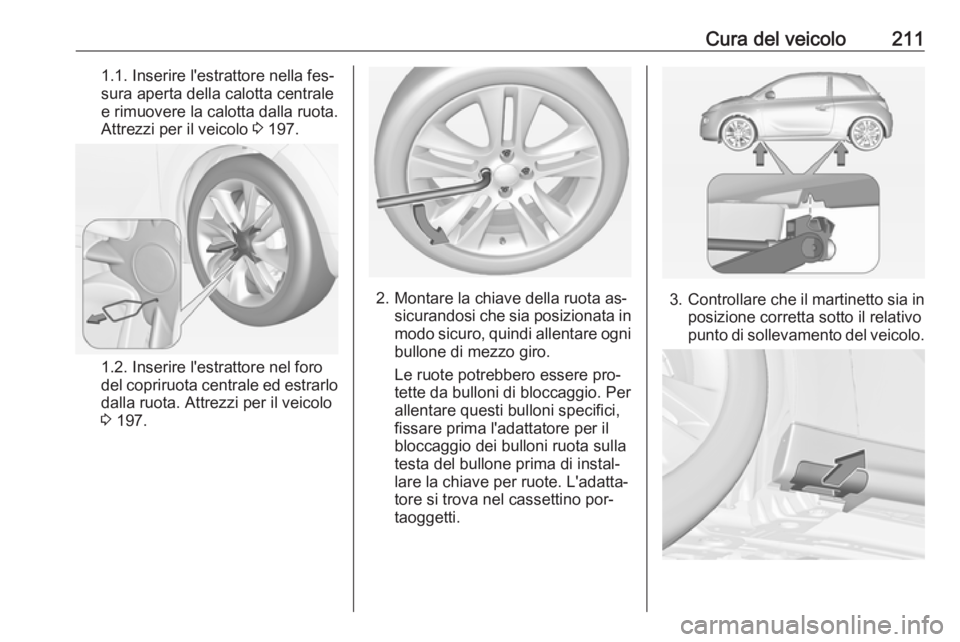

Cura del veicolo2111.1. Inserire l'estrattore nella fes‐
sura aperta della calotta centrale
e rimuovere la calotta dalla ruota.
Attrezzi per il veicolo 3 197.
1.2. Inserire l'estrattore nel foro
del copriruota centrale ed estrarlo dalla ruota. Attrezzi per il veicolo3 197.
2. Montare la chiave della ruota as‐
sicurandosi che sia posizionata in
modo sicuro, quindi allentare ogni bullone di mezzo giro.
Le ruote potrebbero essere pro‐
tette da bulloni di bloccaggio. Per allentare questi bulloni specifici,
fissare prima l'adattatore per il
bloccaggio dei bulloni ruota sulla
testa del bullone prima di instal‐
lare la chiave per ruote. L'adatta‐
tore si trova nel cassettino por‐
taoggetti.3. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
Page 214 of 257

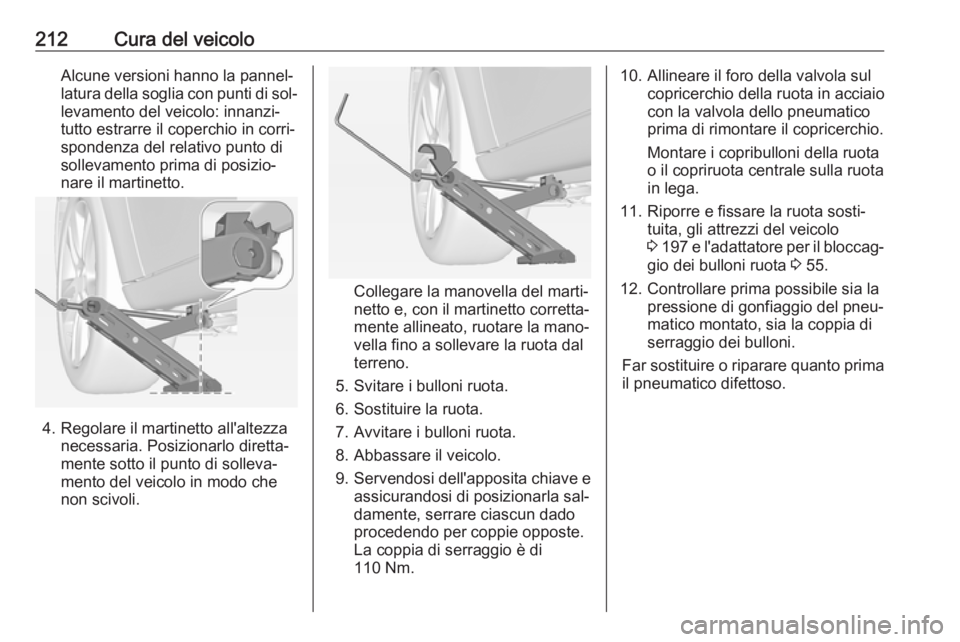

212Cura del veicoloAlcune versioni hanno la pannel‐
latura della soglia con punti di sol‐
levamento del veicolo: innanzi‐
tutto estrarre il coperchio in corri‐
spondenza del relativo punto di
sollevamento prima di posizio‐
nare il martinetto.
4. Regolare il martinetto all'altezza necessaria. Posizionarlo diretta‐
mente sotto il punto di solleva‐
mento del veicolo in modo che
non scivoli.
Collegare la manovella del marti‐
netto e, con il martinetto corretta‐
mente allineato, ruotare la mano‐
vella fino a sollevare la ruota dal
terreno.
5. Svitare i bulloni ruota.
6. Sostituire la ruota.
7. Avvitare i bulloni ruota.
8. Abbassare il veicolo.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla sal‐
damente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di 110 Nm.
10. Allineare il foro della valvola sul copricerchio della ruota in acciaio
con la valvola dello pneumatico
prima di rimontare il copricerchio.
Montare i copribulloni della ruota
o il copriruota centrale sulla ruota
in lega.
11. Riporre e fissare la ruota sosti‐ tuita, gli attrezzi del veicolo3 197 e l'adattatore per il bloccag‐
gio dei bulloni ruota 3 55.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei bulloni.
Far sostituire o riparare quanto prima il pneumatico difettoso.
Page 215 of 257

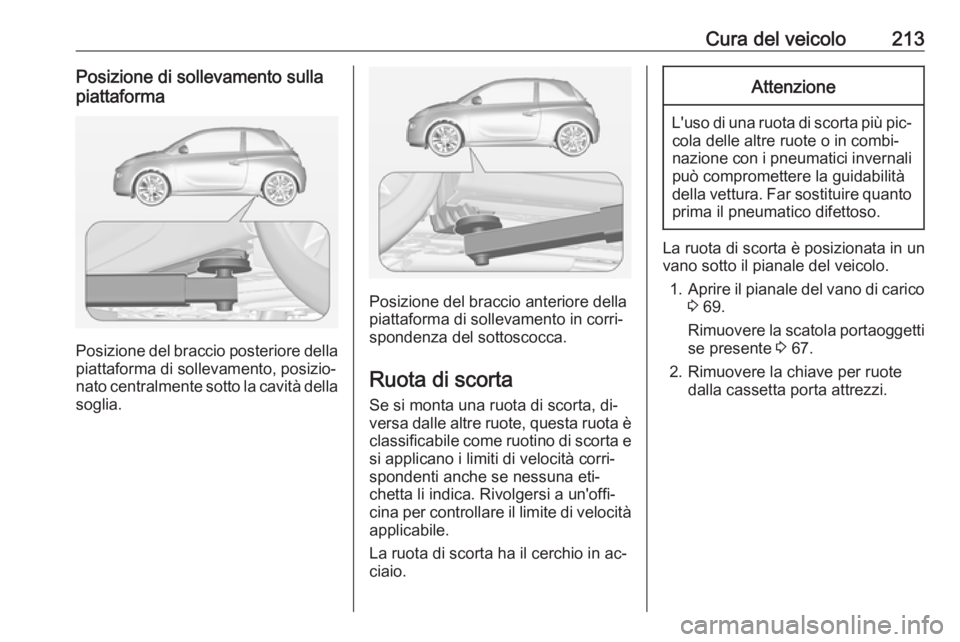

Cura del veicolo213Posizione di sollevamento sullapiattaforma
Posizione del braccio posteriore della
piattaforma di sollevamento, posizio‐
nato centralmente sotto la cavità della soglia.
Posizione del braccio anteriore della
piattaforma di sollevamento in corri‐
spondenza del sottoscocca.
Ruota di scorta
Se si monta una ruota di scorta, di‐
versa dalle altre ruote, questa ruota è classificabile come ruotino di scorta e
si applicano i limiti di velocità corri‐
spondenti anche se nessuna eti‐
chetta li indica. Rivolgersi a un'offi‐
cina per controllare il limite di velocità
applicabile.
La ruota di scorta ha il cerchio in ac‐
ciaio.
Attenzione
L'uso di una ruota di scorta più pic‐ cola delle altre ruote o in combi‐nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è posizionata in un
vano sotto il pianale del veicolo.
1. Aprire il pianale del vano di carico
3 69.
Rimuovere la scatola portaoggetti se presente 3 67.
2. Rimuovere la chiave per ruote dalla cassetta porta attrezzi.
Page 216 of 257

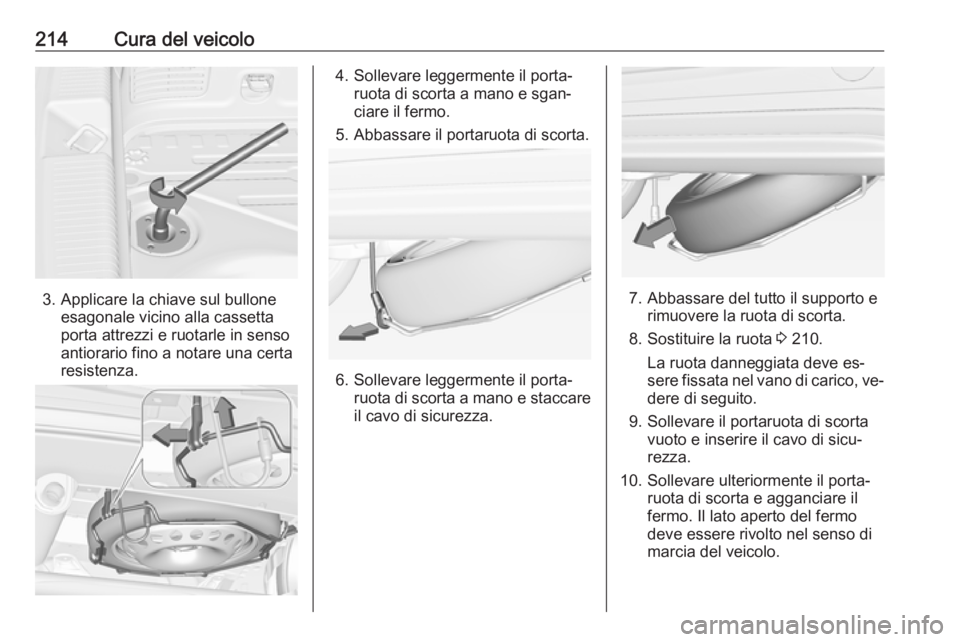

214Cura del veicolo
3. Applicare la chiave sul bulloneesagonale vicino alla cassetta
porta attrezzi e ruotarle in senso
antiorario fino a notare una certa
resistenza.
4. Sollevare leggermente il porta‐ ruota di scorta a mano e sgan‐
ciare il fermo.
5. Abbassare il portaruota di scorta.
6. Sollevare leggermente il porta‐ ruota di scorta a mano e staccareil cavo di sicurezza.
7. Abbassare del tutto il supporto e rimuovere la ruota di scorta.
8. Sostituire la ruota 3 210.
La ruota danneggiata deve es‐
sere fissata nel vano di carico, ve‐
dere di seguito.
9. Sollevare il portaruota di scorta vuoto e inserire il cavo di sicu‐
rezza.
10. Sollevare ulteriormente il porta‐ ruota di scorta e agganciare il
fermo. Il lato aperto del fermo
deve essere rivolto nel senso di
marcia del veicolo.
