2016.5 OPEL ADAM Manuale di uso e manutenzione (in Italian)

Strumenti e comandi87I colori delle spie significano:rosso:pericolo, segnalazione im‐portantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

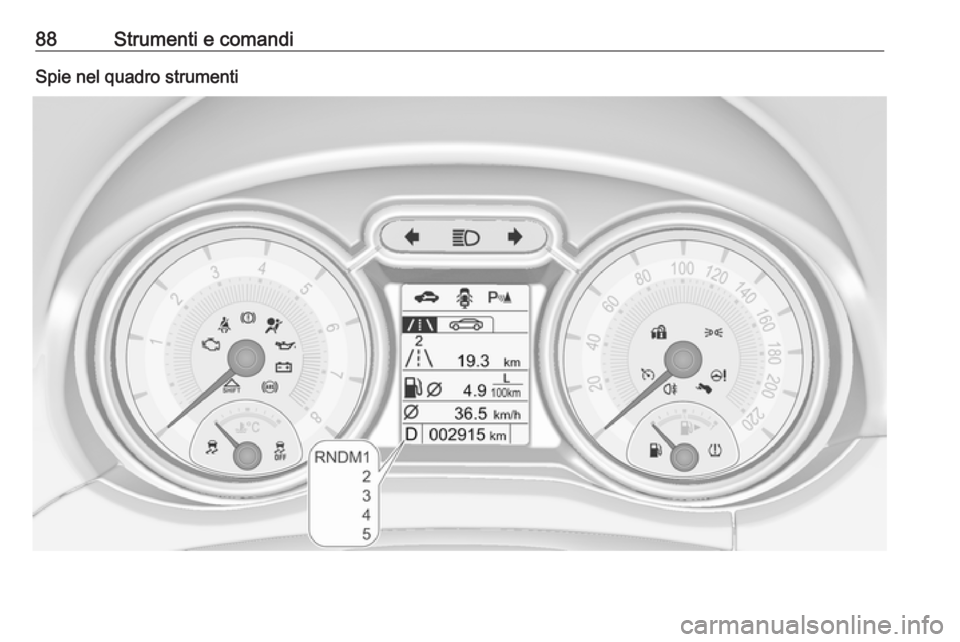

88Strumenti e comandiSpie nel quadro strumenti

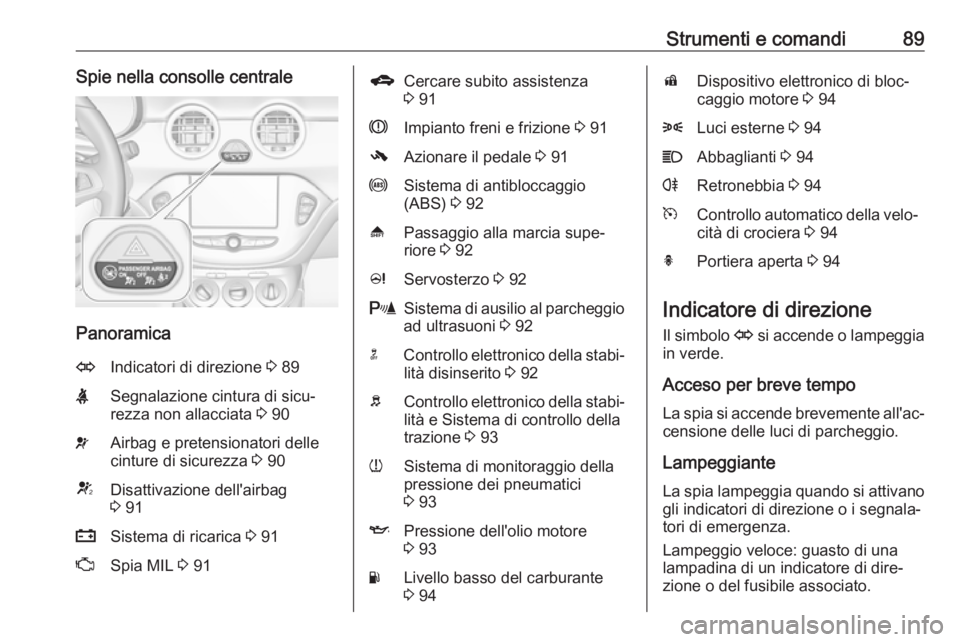

Strumenti e comandi89Spie nella consolle centrale
Panoramica
OIndicatori di direzione 3 89XSegnalazione cintura di sicu‐
rezza non allacciata 3 90vAirbag e pretensionatori delle
cinture di sicurezza 3 90VDisattivazione dell'airbag
3 91pSistema di ricarica 3 91ZSpia MIL 3 91gCercare subito assistenza
3 91RImpianto freni e frizione 3 91-Azionare il pedale 3 91uSistema di antibloccaggio
(ABS) 3 92[Passaggio alla marcia supe‐
riore 3 92cServosterzo 3 92rSistema di ausilio al parcheggio
ad ultrasuoni 3 92nControllo elettronico della stabi‐
lità disinserito 3 92bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 93wSistema di monitoraggio della
pressione dei pneumatici
3 93IPressione dell'olio motore
3 93YLivello basso del carburante
3 94dDispositivo elettronico di bloc‐
caggio motore 3 948Luci esterne 3 94CAbbaglianti 3 94rRetronebbia 3 94mControllo automatico della velo‐
cità di crociera 3 94hPortiera aperta 3 94
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Acceso per breve tempo La spia si accende brevemente all'ac‐
censione delle luci di parcheggio.
LampeggianteLa spia lampeggia quando si attivano gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.

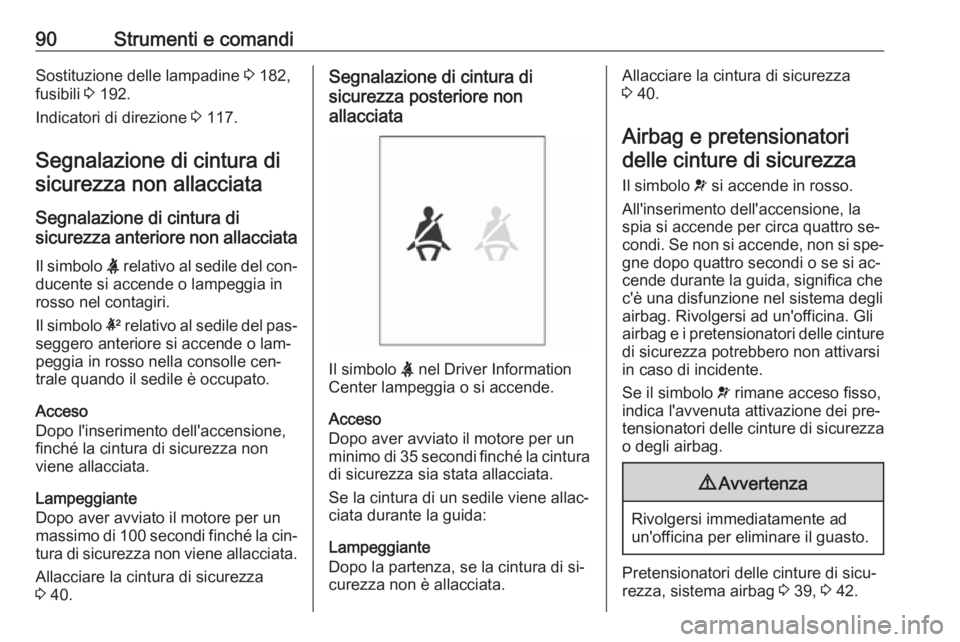

90Strumenti e comandiSostituzione delle lampadine 3 182,
fusibili 3 192.
Indicatori di direzione 3 117.
Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X relativo al sedile del con‐
ducente si accende o lampeggia in
rosso nel contagiri.
Il simbolo k relativo al sedile del pas‐
seggero anteriore si accende o lam‐
peggia in rosso nella consolle cen‐
trale quando il sedile è occupato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la cin‐
tura di sicurezza non viene allacciata.
Allacciare la cintura di sicurezza
3 40.Segnalazione di cintura di
sicurezza posteriore non
allacciata
Il simbolo X nel Driver Information
Center lampeggia o si accende.
Acceso
Dopo aver avviato il motore per un
minimo di 35 secondi finché la cintura
di sicurezza sia stata allacciata.
Se la cintura di un sedile viene allac‐ ciata durante la guida:
Lampeggiante
Dopo la partenza, se la cintura di si‐ curezza non è allacciata.
Allacciare la cintura di sicurezza
3 40.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa quattro se‐
condi. Se non si accende, non si spe‐ gne dopo quattro secondi o se si ac‐
cende durante la guida, significa che
c'è una disfunzione nel sistema degli
airbag. Rivolgersi ad un'officina. Gli
airbag e i pretensionatori delle cinture di sicurezza potrebbero non attivarsi
in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐
tensionatori delle cinture di sicurezza
o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 39, 3 42.

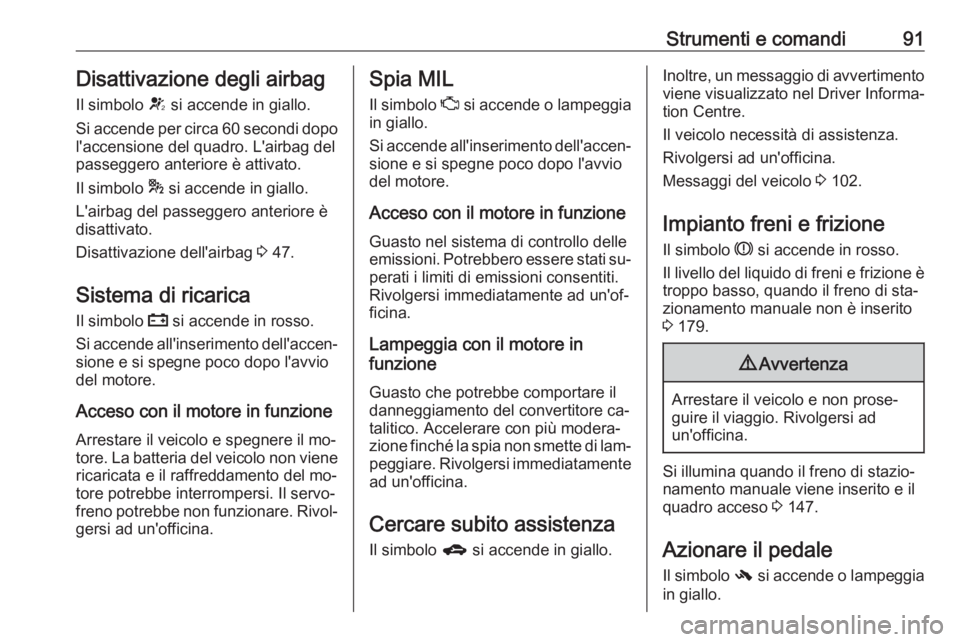

Strumenti e comandi91Disattivazione degli airbagIl simbolo V si accende in giallo.
Si accende per circa 60 secondi dopo
l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato.
Disattivazione dell'airbag 3 47.
Sistema di ricarica Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata e il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐ gersi ad un'officina.Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐ perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐ zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza Il simbolo g si accende in giallo.Inoltre, un messaggio di avvertimento
viene visualizzato nel Driver Informa‐
tion Centre.
Il veicolo necessità di assistenza.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 102.
Impianto freni e frizione Il simbolo R si accende in rosso.
Il livello del liquido di freni e frizione è troppo basso, quando il freno di sta‐
zionamento manuale non è inserito
3 179.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il quadro acceso 3 147.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.

92Strumenti e comandiAccesoIl pedale della frizione deve essere
premuto per avviare il motore in mo‐
dalità Autostop. Sistema Start-stop
3 137.
Lampeggiante Il pedale della frizione deve essere
premuto per avviare il motore 3 17,
3 136.
Su alcune versioni il messaggio di
azionamento del pedale appare nel
display informativo del conducente
3 102.
Sistema di antibloccaggio (ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guastodell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 146.
Passaggio alla marcia superiore
[ si illumina di verde come spia o
viene visualizzato come simbolo nel Driver Information Center con Visua‐
lizzatore Deluxe quando è consigliato
il passaggio a marcia superiore per
risparmiare carburante.
Menù informazioni Eco
L'indicazione del cambio marcia ap‐
pare a pagina intera nel Driver Infor‐
mation Center.
Assistente alla guida EcoFlex 3 95.
Servosterzo Il simbolo c si accende in giallo.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐
sterzo. Rivolgersi ad un'officina.Accensione simultanea di c e b
L'impianto servosterzo deve essere
tarato, taratura del sistema 3 150.
Sistema di ausilio al parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppure
interferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il si‐
stema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 155.
Controllo elettronico della stabilità disinserito
Il simbolo t si accende in giallo.

Strumenti e comandi93Il sistema è disattivato.
Controllo elettronico della stabilità e Sistema dicontrollo della trazione
Il simbolo b lampeggia o si accende
in giallo.
LampeggianteIl sistema è correttamente inserito. La
potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐ trebbe venire leggermente frenato in
modo automatico.
Acceso Si è verificato un guasto nel sistema.Compare un messaggio di segnala‐
zione nel Driver Information Centre. È possibile continuare il viaggio. Il si‐
stema non è funzionante. Tuttavia, a
seconda delle condizioni del manto
stradale, la stabilità di guida potrebbe
risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.Controllo elettronico della stabilità
3 149, Sistema di controllo della tra‐
zione 3 148.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
Lampeggiante Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in mo‐
dalità fissa dopo 60 - 90 secondi. Ri‐
volgersi ad un'officina.
Sistema di monitoraggio pressione
pneumatici 3 200.
Pressione dell'olio motore
Il simbolo I si accende in rosso.Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere la frizione.
2. Selezionare la marcia folle.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è richiesta una
forza considerevolmente mag‐
giore per frenare e sterzare.
Durante un Autostop, il servofreno rimane operativo.

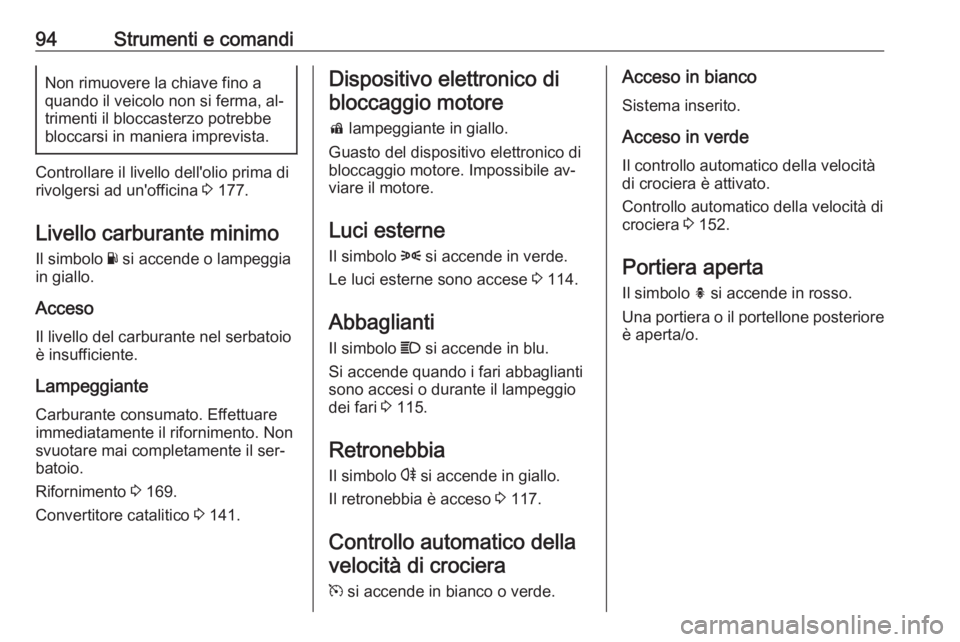

94Strumenti e comandiNon rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 177.
Livello carburante minimo Il simbolo Y si accende o lampeggia
in giallo.
Acceso
Il livello del carburante nel serbatoio è insufficiente.
Lampeggiante Carburante consumato. Effettuareimmediatamente il rifornimento. Non
svuotare mai completamente il ser‐
batoio.
Rifornimento 3 169.
Convertitore catalitico 3 141.
Dispositivo elettronico di
bloccaggio motore
d lampeggiante in giallo.
Guasto del dispositivo elettronico di
bloccaggio motore. Impossibile av‐
viare il motore.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 114.
Abbaglianti
Il simbolo C si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 115.
Retronebbia
Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 117.
Controllo automatico della velocità di crociera
m si accende in bianco o verde.Acceso in bianco
Sistema inserito.
Acceso in verde Il controllo automatico della velocità
di crociera è attivato.
Controllo automatico della velocità di
crociera 3 152.
Portiera aperta
Il simbolo h si accende in rosso.
Una portiera o il portellone posteriore è aperta/o.
