2016.5 OPEL ADAM Manuale di uso e manutenzione (in Italian)

Cura del veicolo183
Anabbaglianti lampadina esterna (1).
Abbaglianti lampadina interna (2).

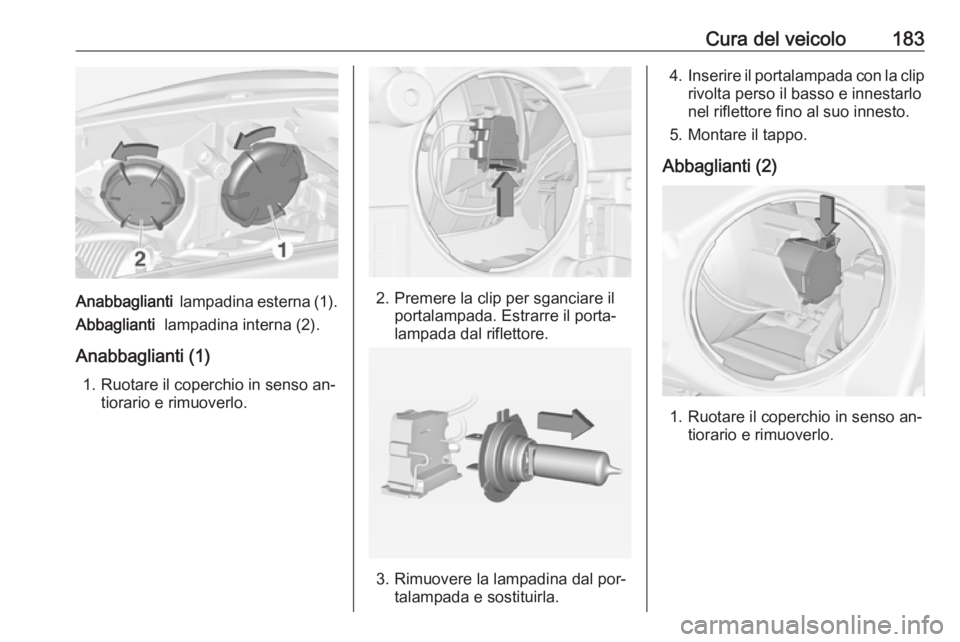

Anabbaglianti (1) 1. Ruotare il coperchio in senso an‐ tiorario e rimuoverlo.2. Premere la clip per sganciare ilportalampada. Estrarre il porta‐
lampada dal riflettore.
3. Rimuovere la lampadina dal por‐ talampada e sostituirla.
4.Inserire il portalampada con la clip
rivolta perso il basso e innestarlo
nel riflettore fino al suo innesto.
5. Montare il tappo.
Abbaglianti (2)
1. Ruotare il coperchio in senso an‐ tiorario e rimuoverlo.

184Cura del veicolo

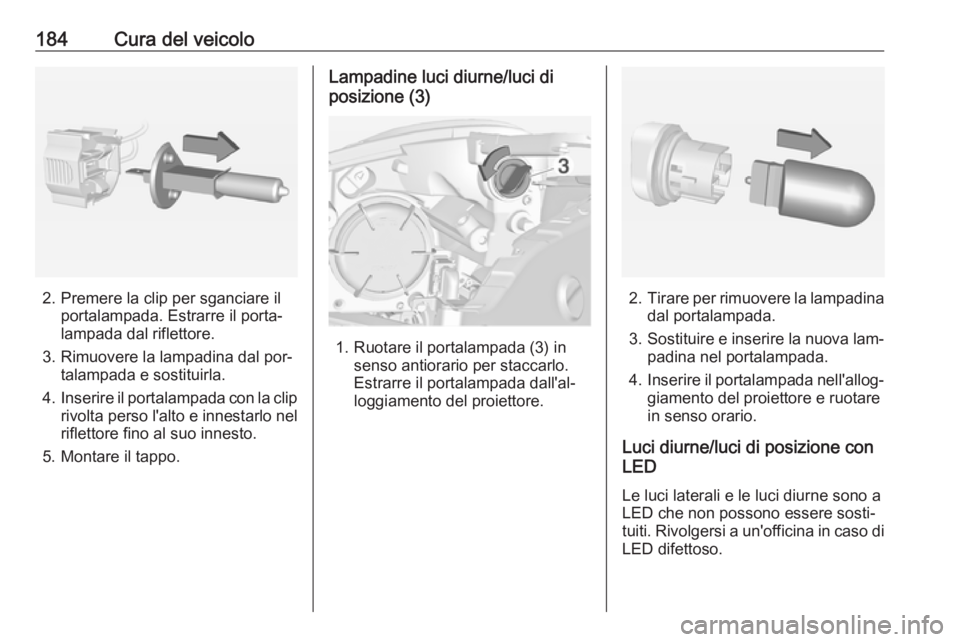

2. Premere la clip per sganciare ilportalampada. Estrarre il porta‐
lampada dal riflettore.
3. Rimuovere la lampadina dal por‐ talampada e sostituirla.
4. Inserire il portalampada con la clip
rivolta perso l'alto e innestarlo nel riflettore fino al suo innesto.
5. Montare il tappo.
Lampadine luci diurne/luci di
posizione (3)
1. Ruotare il portalampada (3) in senso antiorario per staccarlo.
Estrarre il portalampada dall'al‐
loggiamento del proiettore.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire e inserire la nuova lam‐
padina nel portalampada.
4. Inserire il portalampada nell'allog‐
giamento del proiettore e ruotare
in senso orario.
Luci diurne/luci di posizione con
LED
Le luci laterali e le luci diurne sono a
LED che non possono essere sosti‐
tuiti. Rivolgersi a un'officina in caso di
LED difettoso.

Cura del veicolo185Indicatori di direzioneanteriori

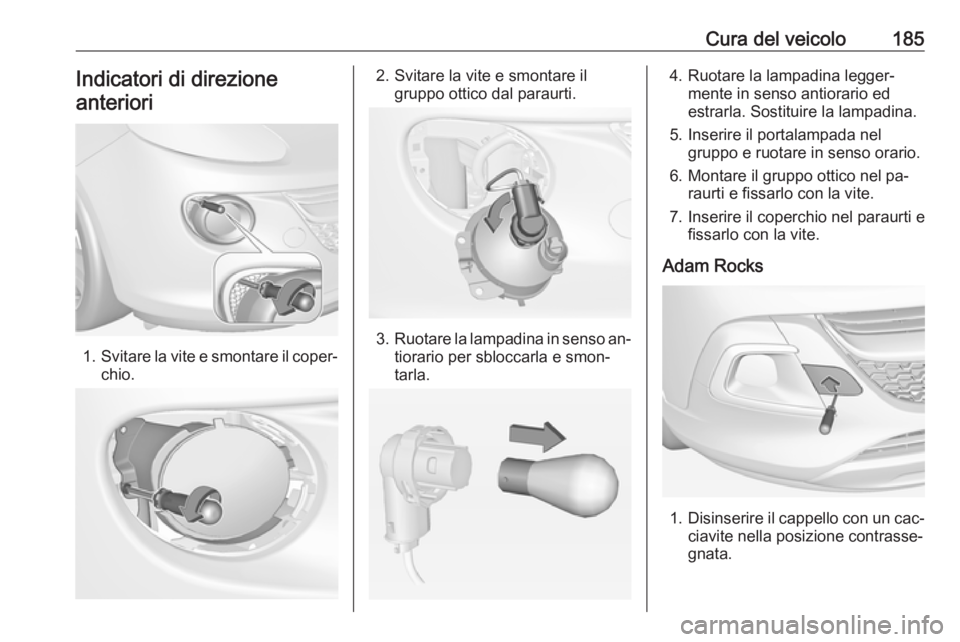

1. Svitare la vite e smontare il coper‐
chio.
2. Svitare la vite e smontare il gruppo ottico dal paraurti.
3.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Montare il gruppo ottico nel pa‐ raurti e fissarlo con la vite.
7. Inserire il coperchio nel paraurti e fissarlo con la vite.
Adam Rocks
1. Disinserire il cappello con un cac‐
ciavite nella posizione contrasse‐ gnata.

186Cura del veicolo

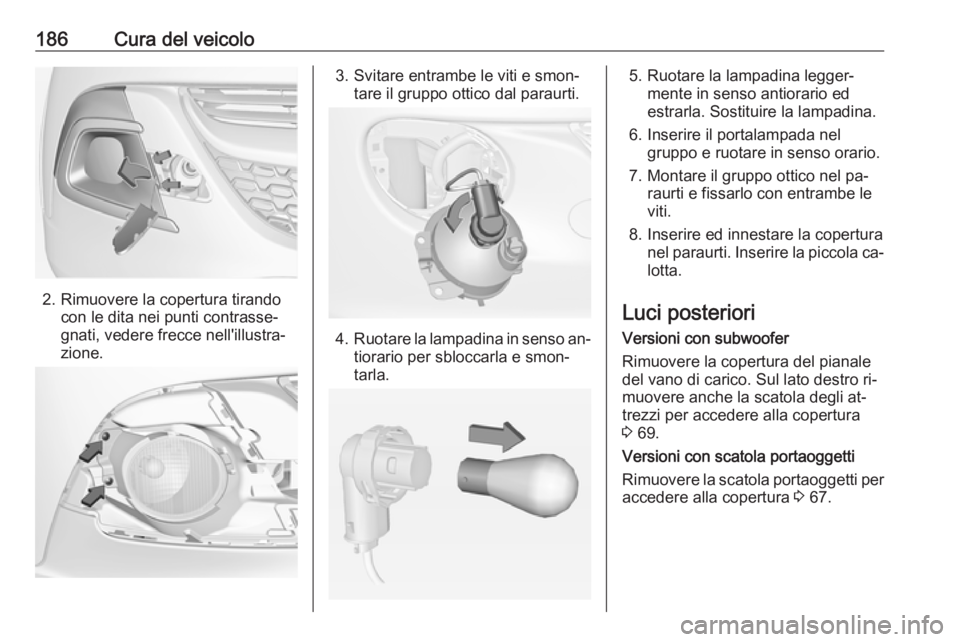

2. Rimuovere la copertura tirandocon le dita nei punti contrasse‐
gnati, vedere frecce nell'illustra‐
zione.
3. Svitare entrambe le viti e smon‐ tare il gruppo ottico dal paraurti.
4.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
5. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
6. Inserire il portalampada nel gruppo e ruotare in senso orario.
7. Montare il gruppo ottico nel pa‐ raurti e fissarlo con entrambe le
viti.
8. Inserire ed innestare la copertura nel paraurti. Inserire la piccola ca‐lotta.
Luci posteriori
Versioni con subwoofer
Rimuovere la copertura del pianale
del vano di carico. Sul lato destro ri‐
muovere anche la scatola degli at‐ trezzi per accedere alla copertura
3 69.
Versioni con scatola portaoggetti
Rimuovere la scatola portaoggetti per
accedere alla copertura 3 67.

Cura del veicolo187

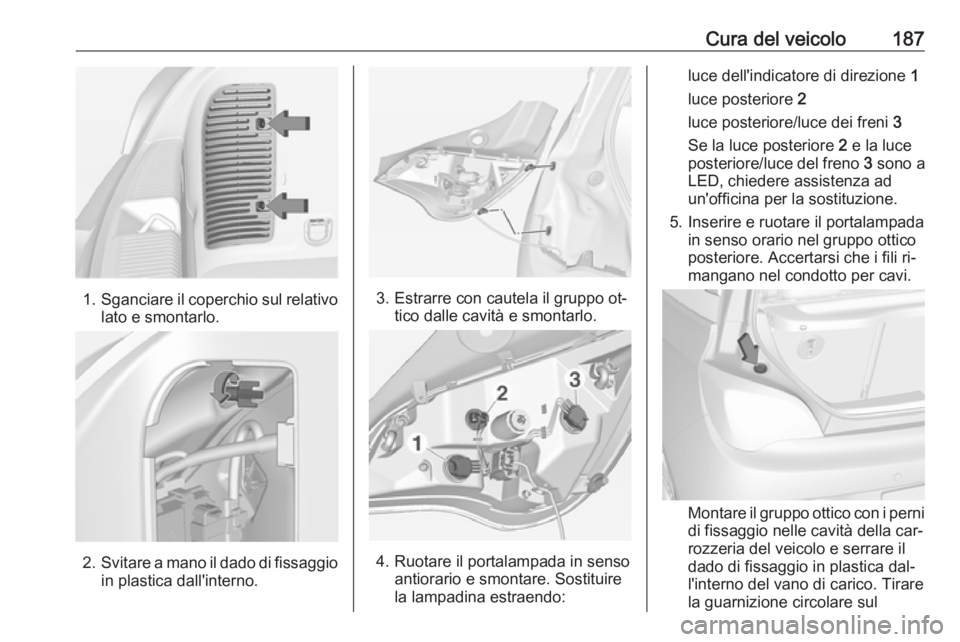

1.Sganciare il coperchio sul relativo
lato e smontarlo.
2. Svitare a mano il dado di fissaggio
in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐ tico dalle cavità e smontarlo.
4. Ruotare il portalampada in senso antiorario e smontare. Sostituire
la lampadina estraendo:
luce dell'indicatore di direzione 1
luce posteriore 2
luce posteriore/luce dei freni 3
Se la luce posteriore 2 e la luce
posteriore/luce del freno 3 sono a
LED, chiedere assistenza ad
un'officina per la sostituzione.
5. Inserire e ruotare il portalampada in senso orario nel gruppo ottico
posteriore. Accertarsi che i fili ri‐
mangano nel condotto per cavi.
Montare il gruppo ottico con i perni
di fissaggio nelle cavità della car‐
rozzeria del veicolo e serrare il
dado di fissaggio in plastica dal‐
l'interno del vano di carico. Tirare la guarnizione circolare sul

188Cura del veicolopozzetto nell'alloggiamento della
lampadina.
Chiudere il coperchio e aggan‐
ciarlo.
Luce di retromarcia/retronebbia
La luce di retromarcia si trova sul lato destro del paraurti e la luce del retro‐
nebbia si trova sul lato sinistro del pa‐
raurti.
La descrizione per la sostituzione
delle lampadine è la stessa per en‐
trambe le luci.

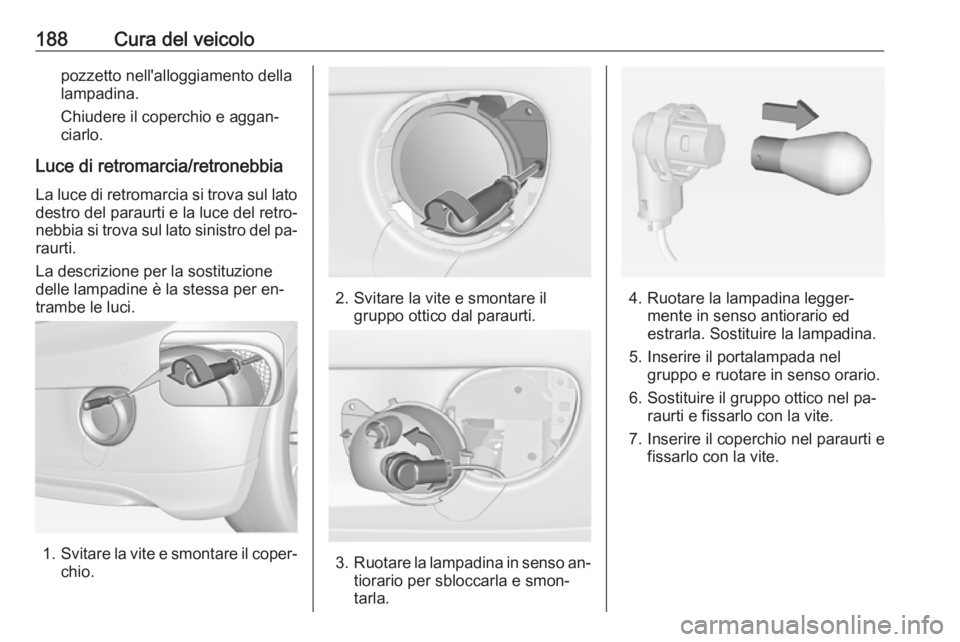

1. Svitare la vite e smontare il coper‐
chio.
2. Svitare la vite e smontare il gruppo ottico dal paraurti.
3.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Sostituire il gruppo ottico nel pa‐ raurti e fissarlo con la vite.
7. Inserire il coperchio nel paraurti e fissarlo con la vite.

Cura del veicolo189Adam Rocks

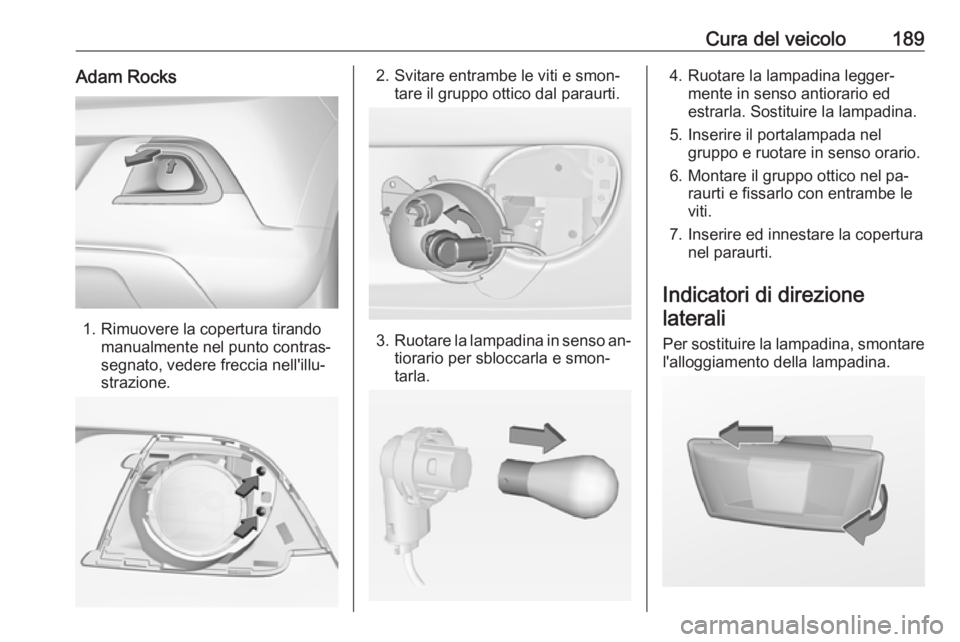

1. Rimuovere la copertura tirandomanualmente nel punto contras‐
segnato, vedere freccia nell'illu‐
strazione.
2. Svitare entrambe le viti e smon‐ tare il gruppo ottico dal paraurti.
3.Ruotare la lampadina in senso an‐
tiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Montare il gruppo ottico nel pa‐ raurti e fissarlo con entrambe le
viti.
7. Inserire ed innestare la copertura nel paraurti.
Indicatori di direzione laterali
Per sostituire la lampadina, smontare l'alloggiamento della lampadina.

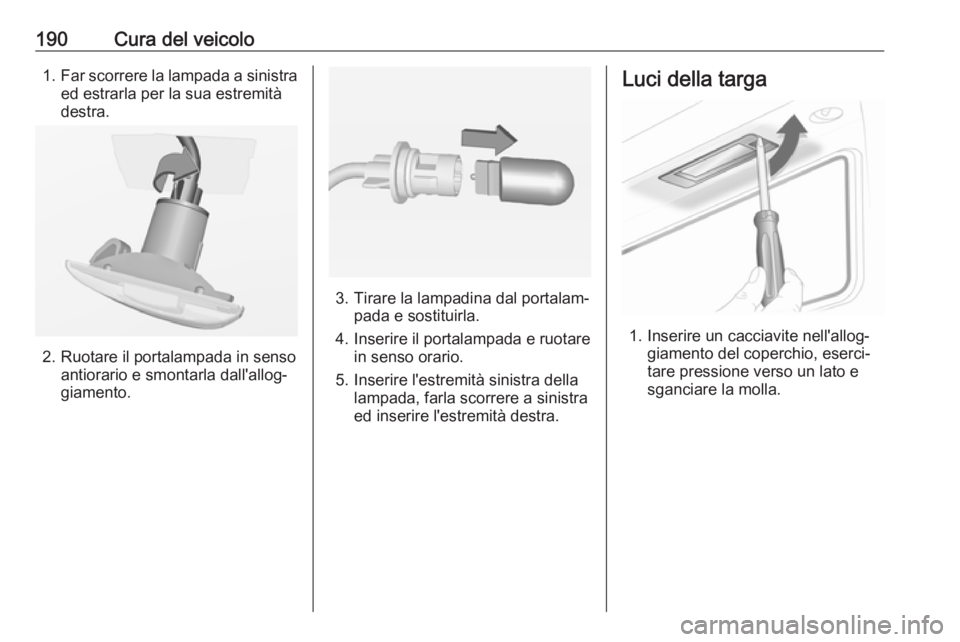

190Cura del veicolo1.Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.
2. Ruotare il portalampada in senso antiorario e smontarla dall'allog‐
giamento.
3. Tirare la lampadina dal portalam‐ pada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
