2015 YAMAHA YZF-R3 Manuale duso (in Italian)

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
2. Asciugare e lubrificare immediata-mente la catena di trasmissione per
impedire che arrugginisca.
3. Lucidare con un prodotto specifico le superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di
scarico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scari-
co di acciaio inox.)
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo
su tutte le superfici metalliche, com-
prese quelle cromate e nichelate.
5. Utilizzare olio spray come detergente universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve entità della vernice provocati dai sas-
si, ecc.
7. Applicare della cera su tutte le super- fici verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11132
Corpi estranei sui freni o sui pneumatici
possono far per dere il controllo.
 Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. 
Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
ter gente per dischi freni o con ace-
tone e lavare i pneumatici con
acq ua cal da ed un d etergente neu-
tro. Prima di marciare a velocità
elevate, provare la capacità di fre-
nata del motociclo e d il suo com-
portamento in curva.
ATTENZIONE
HCA10801
 Applicare con parsimonia olio spray
e cera e accertarsi d i togliere con
un panno il pro dotto in eccesso.
 Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con pro dotti di pulizia spe-
cifici.
 Evitare di usare pro dotti luci danti
abrasivi, in q uanto asportano la ver-
nice.NOTA Consultare un concessionario
Yamaha per consigli sui prodotti da
usare. 
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
UB02H0H0.book Page 3 Thursday, January 15, 2015 4:38 PM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
HAU26183
RimessaggioA breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10811
 Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quand o è
ancora ba gnato, si permette all’ac-
q ua e d all’umi dità di penetrare e di
provocare la formazione di ru ggine.
 Per prevenire la corrosione, evitare
scantinati umi di, ricoveri d ’animali
(a causa della presenza d’ammo-
niaca) e gli ambienti in cui sono im-
ma gazzinati prod otti chimici forti.A lungo termine
Prima di rimessare il motociclo per diversi
mesi: 1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo. 2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi ri portate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio motore in ciascun foro delle can-
dele.
c. Installare i cappucci candele sulle candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo le pareti dei cilindri si rico-
priranno di olio.) AVVERTENZA!
Per prevenire danneggiamenti o
infortuni provocati dalle scintil-
le, accertarsi di aver messo a
massa gli elettro di d ella can dela
mentre si fa girare il motore.
[HWA10952]
e. Togliere i cappucci candele dalle
candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi sol-
levare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da prevenire
il danneggiamento locale dei pneuma-
tici.
6. Coprire l’uscita gas di scarico con un sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-30.
NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
UB02H0H0.book Page 4 Thursday, January 15, 2015 4:38 PM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2090 mm (82.3 in)
Larghezza totale:
720 mm (28.3 in)
Altezza totale: 1135 mm (44.7 in)
Altezza alla sella: 780 mm (30.7 in)
Passo:
1380 mm (54.3 in)
Distanza da terra: 160 mm (6.30 in)
Raggio minimo di sterzata: 2700 mm (106.3 in)Peso:Peso in ordine di marcia:169 kg (373 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
Bicilindrico in linea
Cilindrata: 321 cm3
Alesaggio × corsa:
68.0 × 44.1 mm (2.68 × 1.74 in)
Rapporto di compressione:
11.2 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione della cartuccia del filtro
dell’olio:1.80 L (1.90 US qt, 1.58 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio: 2.10 L (2.22 US qt, 1.85 Imp.qt)Quantità di li qui do refri gerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso): 0.96 L (1.01 US qt, 0.84 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Benzina normale senza piombo (gasohol
(E10) accettabile)
Capacità del serbatoio carburante: 14 L (3.7 US gal, 3.08 Imp.gal)
Quantità di riserva carburante: 3.0 L (0.79 US gal, 0.66 Imp.gal)Iniezione carburante:Corpo farfallato:Sigla di identificazione:
2MS2 00Can dela/-e:Produttore/modello:
NGK/CR8E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:3.043 (70/23)
Trasmissione finale: A catena
Rapporto di riduzione secondaria:
3.071 (43/14)
Tipo di trasmissione: Sempre in presa, a 6 rapporti
Comando: Con il piede sinistro
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
UB02H0H0.book Page 1 Thursday, January 15, 2015 4:38 PM

CARATTERISTICHE TECNICHE
8-2
8
Rapporti di riduzione:1ª:
2.500 (35/14)
2ª: 1.824 (31/17)
3ª: 1.348 (31/23)
4ª:
1.087 (25/23)
5ª: 0.920 (23/25)
6ª: 0.800 (24/30)Parte ciclistica:Tipo di telaio:A diamante
Angolo di incidenza: 25.00 grado
Avancorsa:
95 mm (3.7 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
110/70-17M/C (54H)
Produttore/modello: MICHELIN/PILOT STREETPneumatico posteriore:Tipo:
Senza camera d'aria
Misura: 140/70-17M/C (66H)
Produttore/modello: MICHELIN/PILOT STREET
Carico:Carico massimo:160 kg (353 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):
Anteriore (1 persona):
200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore (1 persona): 250 kPa (2.50 kgf/cm2, 36 psi)
Anteriore (2 persone): 200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore (2 persone):
250 kPa (2.50 kgf/cm2, 36 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT2.75Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT4.00Freno anteriore:Tipo:A disco singolo
Comando:
Con la mano destra
Liquido consigliato: DOT 4
Freno posteriore:Tipo:A disco singolo
Comando:
Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota: 130 mm (5.1 in)Sospensione posteriore:Tipo:Forcellone oscillante
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
125 mm (4.9 in)Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:GTZ8V
Tensione, capacità:
12 V, 7.0 AhFaro:Tipo a lampadina:Lampada alogena
UB02H0H0.book Page 2 Thursday, January 15, 2015 4:38 PM

CARATTERISTICHE TECNICHE
8-3
8
Tensione, potenza lampadina × q uantità:Faro:
12 V, 55.0 W × 2
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore: 12 V, 10.0 W × 2
Indicatore di direzione posteriore: 12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce targa: 12 V, 5.0 W × 1
Luce pannello strumenti: LED
Spia del folle:
LED
Spia abbagliante: LED
Spia pressione olio: LED
Spia degli indicatori di direzione:
LED
Spia problemi al motore: LED
Spia dell’ABS: LEDFusibili:Fusibile principale:30.0 A
Fusibile del faro: 15.0 A
Fusibile dell’impianto di segnalazione:
7.5 A Fusibile dell’accensione:
15.0 A
Fusibile motorino ventola radiatore: 7.5 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 15.0 A
Fusibile di backup:
7.5 A
UB02H0H0.book Page 3 Thursday, January 15, 2015 4:38 PM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU53562

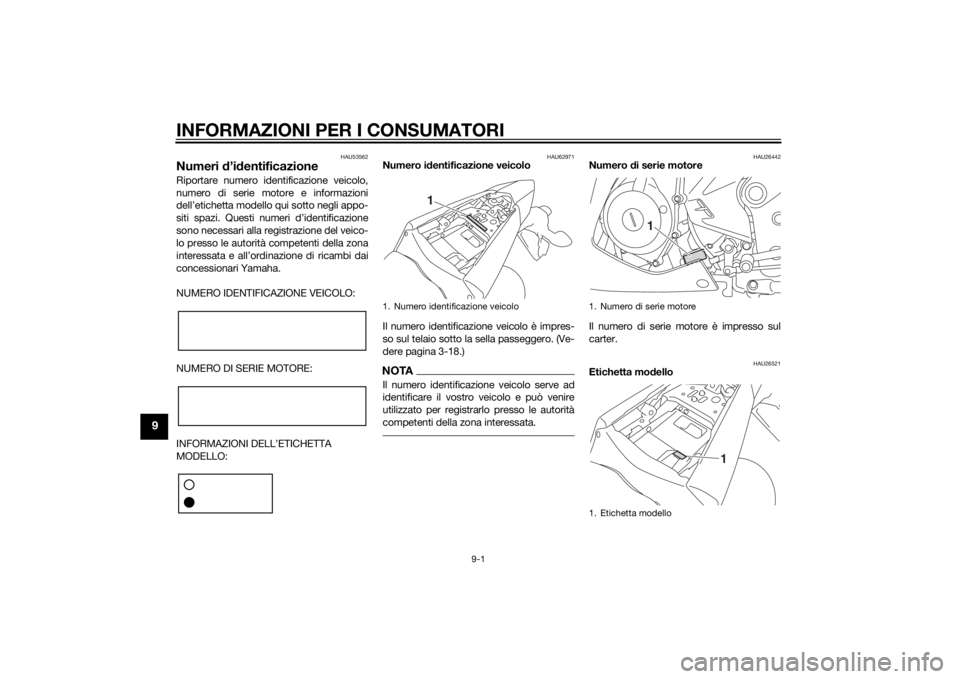

Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU62971
Numero i dentificazione veicolo
Il numero identificazione veicolo è impres-
so sul telaio sotto la sella passeggero. (Ve-
dere pagina 3-18.)NOTAIl numero identificazione veicolo serve ad
identificare il vostro veicolo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26521
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UB02H0H0.book Page 1 Thursday, January 15, 2015 4:38 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-18.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
UB02H0H0.book Page 2 Thursday, January 15, 2015 4:38 PM

10-1
10
INDICE ANALITICOAABS ....................................................... 3-14
Accensione del motore ........................... 5-1
Assieme ammortizzatore, regolazione ......................................... 3-21
Attacchi cinghie portabagagli ............... 3-22BBatteria ................................................. 6-30
Blocchetto accensione/bloccasterzo ..... 3-1CCambi di marcia...................................... 5-2
Candele, controllo................................... 6-9
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-16
Catena di trasmissione, pulizia e lubrificazione.................................... 6-25
Cavalletto laterale ................................. 3-22
Cavalletto laterale, controllo e lubrificazione.................................... 6-28
Cavi, controllo e lubrific azione.............. 6-26
Come supportare il motociclo .............. 6-37
Commutatore luce abbagliante/ anabbagliante ..................................... 3-12
Convertitore catalitico........................... 3-18
Cuscinetti ruote, controllo .................... 6-29EElemento filtrante e tubetto ispezione, sostituzione e pulizia .......................... 6-15
Etichetta modello .................................... 9-1FForcella, controllo ................................. 6-28
Fusibili, sostituzione ............................. 6-31GGioco della leva freno, controllo ........... 6-20 Gioco della leva frizione, regolazione ... 6-19
Gioco della manopola acceleratore,
controllo ............................................. 6-16
Gioco valvole ........................................ 6-16
IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento ........................ 3-12
Interruttore dell’avvisatore acustico ..... 3-12
Interruttore di arresto motore ............... 3-12
Interruttore di segnalazione luce
abbagliante ........................................ 3-12
Interruttore indicatori di direzione ........ 3-12
Interruttori luce stop ............................. 6-21
Interruttori manubrio............................. 3-11KKit attrezzi............................................... 6-2LLampada biluce fanalino/stop .............. 6-35
Lampada faro, sostituzione .................. 6-33
Lampada indicatore di direzione,
sostituzione ........................................ 6-35
Lampada luce di posizione anteriore ... 6-34
Lampada luce targa, sostituzione ........ 6-36
Leva freno............................................. 3-13
Leva frizione ......................................... 3-13
Leve freno e frizione, controllo
e lubrificazione ................................... 6-27
Liquido freni, sostituzione .................... 6-23
Liquido refrigerante .............................. 6-13
Livello liquido freni, controllo................ 6-22MManopola e cavo acceleratore, controllo e lubrificazione .................... 6-26 Manutenzione e lubrificazione,
periodica ...............................................6-5
Manutenzione, sistema di controllo emissioni ...............................................6-3
NNumeri d’identificazione .........................9-1
Numero di serie motore ..........................9-1
Numero identificazione veicolo ...............9-1OOlio motore e cartuccia filtro olio ..........6-10PParcheggio ..............................................5-4
Pastiglie del freno anteriore e posteriore, controllo............................6-21
Pedale cambio ......................................3-13
Pedale freno ..........................................3-14
Pedali freno e cambio, controllo e lubrificazione....................................6-26
Perni del forcellone, lubrificazione ........6-28
Pneumatici ............................................6-16
Portacaschi ...........................................3-19
Posizioni dei componenti ........................2-1
Pulizia ......................................................7-1RRicerca ed eliminazione guasti .............6-37
Rimessaggio ...........................................7-4
Rodaggio.................................................5-4
Ruote.....................................................6-18SSelle ......................................................3-18
Sistema d’interruzione circuito accensione .........................................3-23
Specchietti retrovisori ...........................3-20
Spia ABS .................................................3-3
UB02H0H0.book Page 1 Thursday, January 15, 2015 4:38 PM
