ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
maten nicht verwenden, wenn die Motor-
störungs-Warnleuchte leuchtet oder wenn
im Tempomaten eine Fehlfunktion vorliegt.
WARNUNG
GWA16361
Wenn der Tempomat nicht korrekt funk-
tioniert, blinkt die “ ”-Kontrollleuchte.
Tritt dies auf, das Tempomatsystem
ausschalten un d von einer Yamaha-
Fachwerkstatt kontrollieren lassen.ACHTUNG
GCA11591
Erscheint auf d em Anzeigefel d ein Feh-
lerco de, sollte d as Fahrzeu g so b ald wie
mö glich ü berprüft wer den, um mö gliche
Beschä dig un gen des Motors zu vermei-
d en.
GAU58924
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Verän derun gen an d en Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss d as Fahr-
zeu g im S tillstan d sein. Wer den Einstel- lun
gen währen d d er Fahrt vor genom-
men, kann dies den Fahrer a blenken un d
d ie Unfall gefahr erhöhen.
HINWEISDer Wahlknopf “ / ” und der Menü-
Wahlknopf “MENU” befinden sich auf der
linken Seite des Lenkers. Mit diesen Knöp-
fen können Sie die Einstellungen der Multi-
funktionsmesser-Einheit kontrollieren und
ändern.Die Multifunktionsmesser-Einheit beinhal-
tet:
 eine Geschwindigkeitsanzeige
 einen Drehzahlmesser
 eine Uhr
 einen Kraftstoffmesser
1. Rückstellknopf “RESET”
2. “TCS”-Knopf
3. Uhr
4. Drehzahlmesser
5. Geschwindigkeitsmesser
6. Ganganzeige
7. Funktionsanzeige
8. Informationsanzeige
9. Kraftstoffmesser
10.Öko-Anzeige “ECO”
11.Antriebsmodusanzeige
12.Modus-Anzeige des Traktionskontrollsys-
tems
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
89101112
12 3 567
4
1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
12
U2KBG1G0.book Page 10 Wednesday, July 23, 2014 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
eine Eco-Anzeige
 eine Ganganzeige
 eine Antriebsmodusanzeige (zeigt den
gewählten Antriebsmodus an)
 eine Modus-Anzeige des Traktions-
kontrollsystems (das den gewählten
Modus des Traktionskontrollsystems
anzeigt)
 eine Funktionsanzeige (zeigt die ge-
wählte Funktion an)
 eine Informationsanzeige (zeigt ver-
schiedene Informationen an, wie z. B.
den Kilometerstand)
 eine Einstellmodus-Anzeige (mit de-
ren Hilfe Sie die Optionen der Informa-
tionsanzeige einstellen, auswählen
oder zurückstellen können)
 eine Stromkreis-PrüfeinrichtungHINWEISDer Zündschlüssel muss auf “ON” ge-
stellt sein, bevor Sie den
Wahlknopf “ / ”, den Menü-
Wahlknopf “MENU”, den “RESET”-
Knopf und den “TCS”-Knopf verwen-
den können.
 Nur für UK: Umschaltung der Anzeige
zwischen Kilometer und Meilen, siehe
Seite 3-17.
Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert der Drehzahlmesser
zur Prüfung des elektrischen Stromkreises
über den ganzen Drehzahlbereich und
kehrt danach wieder zurück auf Null.ACHTUNG
GCAM1150
Den Motor nicht im o beren Bereich d es
Drehzahlmessers betrei ben. O
berer Drehzahl bereich: 7750 U/min
un d d arü ber
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvor-
rat in Richtung “E” (leer) ab. Wenn das
letzte Segment zu blinken beginnt, so bald
wie möglich nachtanken.
Wenn der Schlüssel auf “ON” gedreht ist,
leuchten alle Display-Segmente einmal auf,
um den Stromkreis zu überprüfen.HINWEISDieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Falls im
Stromkreis ein Problem erkannt wird, be-
1. Drehzahlmesser
2. Oberer Drehzahlbereich
12
1. Kraftstoffmesser
1
U2KBG1G0.book Page 11 Wednesday, July 23, 2014 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
ginnen alle Display-Segmente zu blinken. In
diesem Fall den Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.Öko-Anzeig e
Diese Anzeige erscheint, wenn das Fahr-
zeug umweltfreundlich, d. h. kraftstoffspa-
rend, betrieben wird. Die Anzeige erlischt,
wenn das Fahrzeug angehalten wird.HINWEISFolgende Ratschläge helfen, unnötigen
Benzinverbrauch zu vermeiden:  Beim Beschleunigen hohe Drehzahlen
vermeiden.
 Mit konstanter Geschwindigkeit fah-
ren. 
Wählen Sie den Gang, der zur Fahr-
zeuggeschwindigkeit passt.
Gan ganzei ge
Diese Anzeige zeigt den gewählten Gang
an. Dieses Modell hat 6 Gänge. Die Leer-
laufstellung wird angezeigt durch die Leer-
lauf-Kontrollleuchte “ ” und durch die
Ganganzeige “ ”. Wird der Kupplungshe-
bel gezogen oder das Fahrzeug gestoppt,
wird “—” angezeigt. Antrie
bsmo dusanzei ge
In dieser Anzeige wird der gewählte An-
triebsmodus angezeigt: Touren-Modus “T”
oder Sport-Modus “S”. Nähere Einzelhei-
ten zu jedem einzelnen Antriebsmodus und
wie er ausgewählt wird finden Sie auf den
Seiten 3-24 und 3-26.
1. Öko-Anzeige “ECO”
1
1. Leerlauf-Kontrollleuchte “ ”
2. Ganganzeige
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
2
1. Antriebsmodusanzeige
1
U2KBG1G0.book Page 12 Wednesday, July 23, 2014 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3

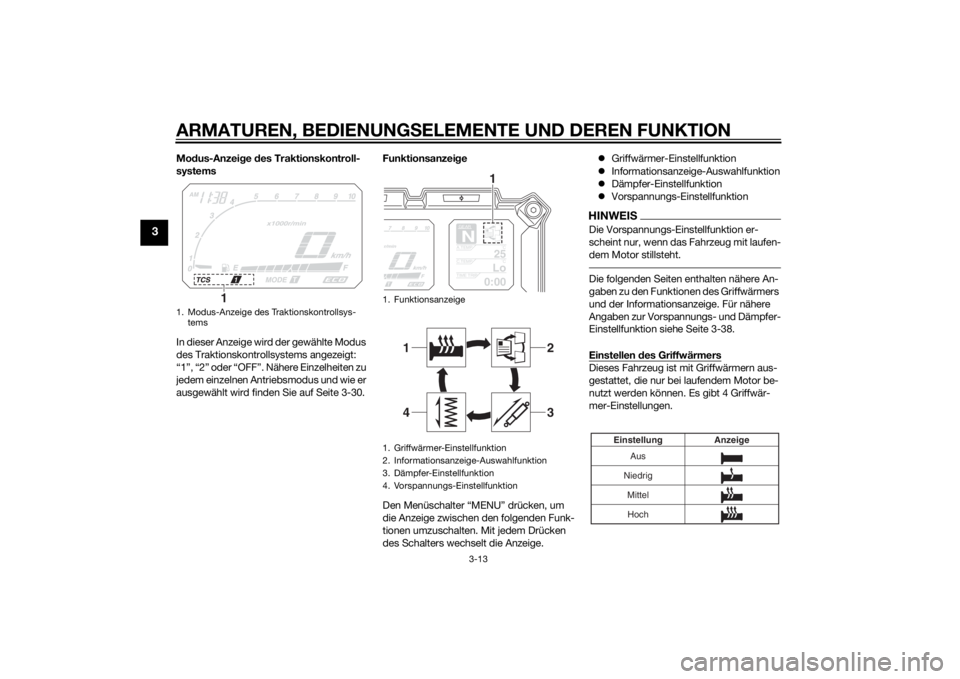

Modus-Anzei ge des Traktionskontroll-
systems
In dieser Anzeige wird der gewählte Modus
des Traktionskontrollsystems angezeigt:
“1”, “2” oder “OFF”. Nähere Einzelheiten zu
jedem einzelnen Antriebsmodus und wie er
ausgewählt wird finden Sie auf Seite 3-30. Funktionsanzei
ge
Den Menüschalter “MENU” drücken, um
die Anzeige zwischen den folgenden Funk-
tionen umzuschalten. Mit jedem Drücken
des Schalters wechselt die Anzeige. 
Griffwärmer-Einstellfunktion
 Informationsanzeige-Auswahlfunktion
 Dämpfer-Einstellfunktion
 Vorspannungs-Einstellfunktion
HINWEISDie Vorspannungs-Einstellfunktion er-
scheint nur, wenn das Fahrzeug mit laufen-
dem Motor stillsteht.Die folgenden Seiten enthalten nähere An-
gaben zu den Funktionen des Griffwärmers
und der Informationsanzeige. Für nähere
Angaben zur Vorspannungs- und Dämpfer-
Einstellfunktion siehe Seite 3-38.
Einstellen des GriffwärmersDieses Fahrzeug ist mit Griffwärmern aus-
gestattet, die nur bei laufendem Motor be-
nutzt werden können. Es gibt 4 Griffwär-
mer-Einstellungen.
1. Modus-Anzeige des Traktionskontrollsys-
tems
1
1. Funktionsanzeige
1. Griffwärmer-Einstellfunktion
2. Informationsanzeige-Auswahlfunktion
3. Dämpfer-Einstellfunktion
4. Vorspannungs-Einstellfunktion
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
3
4
2
1
Aus
Niedrig Mittel Anzeige
Einstellung
Hoch
U2KBG1G0.book Page 13 Wednesday, July 23, 2014 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
Um die Temperatur des Griffwärmers zu er-
höhen, die “ ”-Seite des Wahlknopfes
drücken. Um die Temperatur des Griffwär-
mers zu verringern, die “ ”-Seite des
Wahlknopfes drücken.ACHTUNG
GCA17931
 Bei der Benutzun g d er Griffwärmer
müssen Han dschuhe getra gen
wer den.
 Ist die Um geb un gstemperatur 20 °C
(68 °F) o der höher, d en Griffwär-
mer-Einstellknopf nicht auf die
hohe Position stellen.
 Ist der Lenker- o der Gas dreh griff
a bgenutzt o der beschä dig t, die
Griffwärmer nicht mehr benutzen
un d d ie Griffe erneuern.
Auswahl der Informationsanzei geEs gibt 3 Informationsanzeigen. Die ausge-
wählte Informationsanzeige kann durch
Drücken des Wahlknopfes umgeschaltet
werden.
In der Informationsanzeige werden folgen-
de Einzelinformationen angezeigt:
 ein Kilometerzähler
 Tageskilometerzähler
 ein Kraftstoffreserve-Kilometerzähler
 eine Anzeige der geschätzten Reich-
weite
 eine Anzeige der Zeitspanne
 eine Lufteinlasstemperaturanzeige
 eine Kühlflüssigkeitstemperatur-An-
zeige 
eine durchschnittliche Kraftstoffver-
brauchsanzeige
 eine momentane Kraftstoffver-
brauchsanzeige
Die in jeder Informationsanzeige enthalte-
nen Elemente können ausgewählt werden.
Festlegen bzw. Auswählen der gezeigten
Elemente siehe Seite 3-17.
Kilometerzähler:
Tageskilometerzähler:“TRIP-1” und “TRIP-2” zeigen die seit dem
letzten Zurückstellen auf Null gefahrenen
Kilometer an.
1. Informationsanzeige
2. Anzeige–1
3. Anzeige–2
4. Anzeige–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
11
RANGEkm
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
U2KBG1G0.book Page 14 Wednesday, July 23, 2014 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
Bei einer verbleibenden Kraftstoffmenge
von etwa 3.9 L (1.03 US gal, 0.86 Imp.gal)
beginnt das letzte Segment des Kraftstoff-
messers zu blinken. Außerdem wechselt
die Informationsanzeige automatisch in
den Modus Kraftstoffreserve-Kilometer-
zähler “TRIP-F” und die zurückgelegte
Strecke wird dann ab diesem Punkt aufge-
zeichnet.
Mit dem Wahlknopf kann in diesem Fall in
folgender Reihenfolge zwischen den ver-
schiedenen Informationsanzeigen umge-
schaltet werden;
TRIP-F → Anzeige–1 → Anzeige–2 →
Anzeige–3 → TRIP-F
Zum Zurückstellen eines Tageskilometer-
zählers den Wahlknopf verwenden, um die
Informationsanzeige zu wählen, die den Ta-
geskilometerzähler enthält. Den “RESET”- Knopf kurz drücken, so dass der Tageskilo-
meterzähler blinkt, und dann den “RESET”-
Knopf erneut mindestens 2 Sekunden lang
drücken, während der Tageskilometerzäh-
ler blinkt. Falls der Reservekilometerzähler
nicht manuell zurückgestellt wird, ge-
schieht dies automatisch, sobald nach dem
Tanken weitere 5 km (3 mi) gefahren wur-
den.
Anzeige der geschätzten Reichweite:
Fahrstrecke, die mit der verbleibenden
Kraftstoffmenge unter den momentanen
Fahrbedingungen zurückgelegt werden
kann.
Anzeige der Zeitspanne:Es wird die Zeitspanne angezeigt, die ver-
strichen ist, seit der Zündschlüssel auf
“ON” gedreht wurde. Die maximale Zeit-
spanne, die angezeigt werden kann, ist
99:59.
Die Anzeige wird automatisch zurückge-
setzt, wenn der Zündschlüssel auf “OFF”
gedreht wird.
HINWEISEs sind außerdem die Anzeigen der Zeit-
spanne “TIME–2” und “TIME–3” vorhan-
den, diese können jedoch nicht für die In-
formationsanzeige eingestellt werden.
Siehe “Einstellmodus” auf Seite 3-17 für
nähere Informationen.Lufteinlasstemperaturanzeige:Die Lufteinlass-Temperaturanzeige zeigt
die Temperatur der Luft an, die in das Luft-
filtergehäuse eingesogen wird.
Diese Anzeige zeigt die Ansauglufttempe-
ratur im Bereich von –9 °C bis 93 °C in
Schritten von 1 °C an. Die angezeigte Tem-
peratur kann von der Umgebungstempera-
tur abweichen.HINWEIS
Auch wenn die Ansauglufttemperatur
unter –9 °C fällt, wird –9 °C angezeigt.
GEAR4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
25
A.TEMP ˚C
U2KBG1G0.book Page 15 Wednesday, July 23, 2014 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
 Langsames Fahren [bis ungefähr 20
km/h (12.5 mi/h)] oder Haltepunkte,
wie zum Beispiel Verkehrsampeln,
Bahnübergänge usw., können die Ge-
nauigkeit der Temperaturanzeige be-

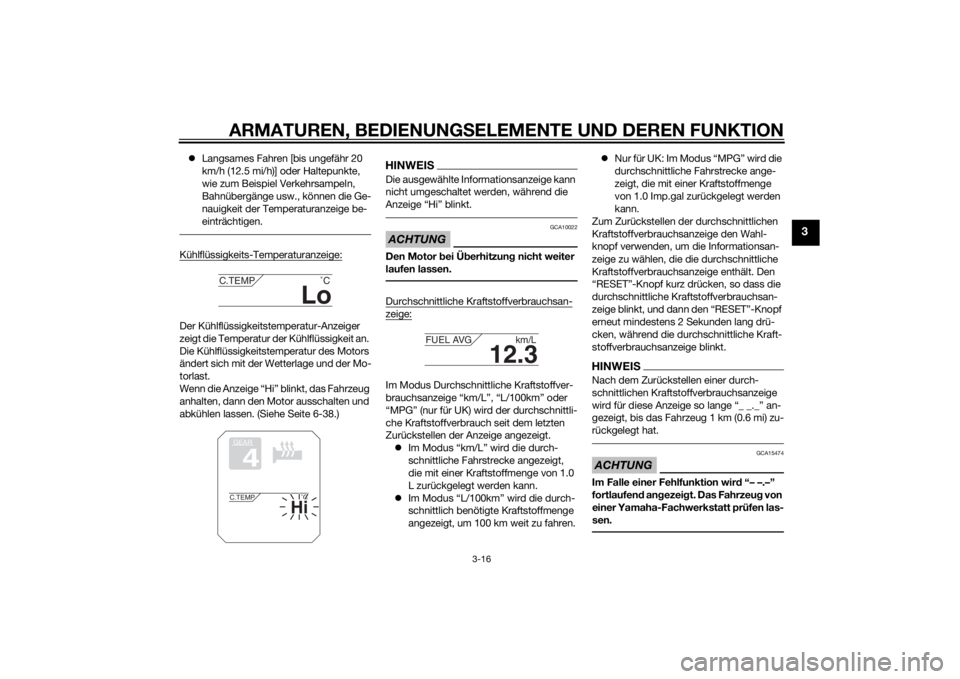

einträchtigen.Kühlflüssigkeits-Temperaturanzeige:Der Kühlflüssigkeitstemperatur-Anzeiger
zeigt die Temperatur der Kühlflüssigkeit an.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-
torlast.
Wenn die Anzeige “Hi” blinkt, das Fahrzeug
anhalten, dann den Motor ausschalten und
abkühlen lassen. (Siehe Seite 6-38.)
HINWEISDie ausgewählte Informationsanzeige kann
nicht umgeschaltet werden, während die
Anzeige “Hi” blinkt.ACHTUNG
GCA10022
Den Motor b ei Überhitzung nicht weiter
laufen lassen.Durchschnittliche Kraftstoffverbrauchsan-zeige:Im Modus Durchschnittliche Kraftstoffver-
brauchsanzeige “km/L”, “L/100km” oder
“MPG” (nur für UK) wird der durchschnittli-
che Kraftstoffverbrauch seit dem letzten
Zurückstellen der Anzeige angezeigt.  Im Modus “km/L” wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von 1.0
L zurückgelegt werden kann.
 Im Modus “L/100km” wird die durch-
schnittlich benötigte Kraftstoffmenge
angezeigt, um 100 km weit zu fahren. 
Nur für UK: Im Modus “MPG” wird die
durchschnittliche Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 Imp.gal zurückgelegt werden
kann.
Zum Zurückstellen der durchschnittlichen
Kraftstoffverbrauchsanzeige den Wahl-
knopf verwenden, um die Informationsan-
zeige zu wählen, die die durchschnittliche
Kraftstoffverbrauchsanzeige enthält. Den
“RESET”-Knopf kurz drücken, so dass die
durchschnittliche Kraftstoffverbrauchsan-
zeige blinkt, und dann den “RESET”-Knopf
erneut mindestens 2 Sekunden lang drü-
cken, während die durchschnittliche Kraft-
stoffverbrauchsanzeige blinkt.
HINWEISNach dem Zurückstellen einer durch-
schnittlichen Kraftstoffverbrauchsanzeige
wird für diese Anzeige so lange “_ _._” an-
gezeigt, bis das Fahrzeug 1 km (0.6 mi) zu-
rückgelegt hat.ACHTUNG
GCA15474
Im Falle einer Fehlfunktion wir d “– –.–”
fortlaufen d an gezei gt. Das Fahrzeu g von
einer Yamaha-Fachwerkstatt prüfen las-
sen.
Lo
C.TEMP ˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
U2KBG1G0.book Page 16 Wednesday, July 23, 2014 11:10 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
Momentane Kraftstoffverbrauchsanzeige:Im Modus für momentanen Kraftstoffver-
brauch “km/L”, “L/100km” oder “MPG”
(nur für UK) wird der Kraftstoffverbrauch
unter den momentanen Fahrbedingungen
angezeigt.
 Im Modus “km/L” wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoff-
menge von 1.0 L zurückgelegt werden
kann.
 Im Modus “L/100km” wird die benö-
tigte Kraftstoffmenge angezeigt, um
100 km weit zu fahren.
 Nur für UK: Im Modus “MPG” wird die
Fahrstrecke angezeigt, die mit einer
Kraftstoffmenge von 1.0 Imp.gal zu-
rückgelegt werden kann.HINWEISBei einer Geschwindigkeit von weniger als
10 km/h (6 mi/h) wird “_ _._” angezeigt.
ACHTUNG
GCA15474
Im Falle einer Fehlfunktion wir d “– –.–”
fortlaufen d an gezei gt. Das Fahrzeu g von
einer Yamaha-Fachwerkstatt prüfen las-
sen.Einstellmo dusHINWEIS Das Getriebe muss sich in Leerlauf-
stellung befinden und das Fahrzeug
muss stillstehen, wenn in diesem Mo-
dus Einstellungen geändert werden
sollen.
 Sobald ein Gang eingelegt und losge-
fahren wird oder der Zündschlüssel
auf “OFF” gedreht wird, werden alle vorgenommenen Einstellungen ge-
speichert und der Einstellmodus wird
verlassen.
Den Menü-Wahlknopf “MENU” drücken
und mindestens 2 Sekunden lang halten,
um in den Einstellmodus zu gelangen. Um
den Einstellmodus zu verlassen und zur
normalen Anzeige zurückzukehren, den
Menü-Wahlknopf “MENU” erneut drücken
und mindestens 2 Sekunden lang halten.
12.3
CRNT FUEL km/L
1. Einstellmodus-Anzeige
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Anzei
ge Beschrei bun g
Mit dieser Funktion kön-
nen Sie die Einstellungen
niedrig, mittel und hoch
auf 10 Temperaturstufen
einstellen.
Mit dieser Funktion kön-
nen das Ölwechsel-Inter-
vall “OIL” (zurückgelegte
Strecke) und die War-
tungsintervalle “FREE-1”
und “FREE-2” überprüft
und zurückgestellt wer-
den.Grip WarmerMaintenance
U2KBG1G0.book Page 17 Wednesday, July 23, 2014 11:10 AM
