REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-5
6
GAU1770K
Allgemeine Wartun gs- un d S chmiertab elleNR. PRÜFPUNKT KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Luftfiltereinsatz •Ersetzen. √
2 *Kupplun g • Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. √√√√√
3 *Vor derra dbremse • Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. √√√√√√
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4 *Hinterra dbremse • Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen. √√√√√√
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5 *Bremsschläuche • Auf Risse oder Beschädigung
kontrollieren.
• Klemmen und richtigen Verlauf überprüfen. √√√√√
• Ersetzen. Alle 4 Jahre
6 *Bremsflüssi gkeit • Ersetzen. Alle 2 Jahre
7 *Rä der • Rundlauf prüfen und auf Beschä-
digung kontrollieren. √√√√
8 *Reifen • Profiltiefe prüfen und auf Beschä-
digung kontrollieren.
• Ersetzen, falls nötig.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. √√√√√
U2PNG0G0.book Page 5 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-6
6
9 *Ra dla ger • Die Lager auf Lockerung oder Be-
schädigung kontrollieren. √√√√
10 *Schwin ge • Funktion und auf übermäßiges
Spiel kontrollieren. √√√√
• Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
11 Antrie bskette • Den Durchhang, die Ausrichtung
und den Zustand der Antriebsket-
te kontrollieren.
• Den Kettendurchhang einstellen und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren. Alle 1000 km (600 mi) und nach dem Wa
schen des Motorrads, einer Fahrt im
Regen oder in feuchter Umgebung
12 *Lenkung slager • Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen. √√√√√
• Mit Lithiumseifenfett schmieren. Alle 20000 km (12000 mi)
13 *Fahr
gestellhalte-
run gen • Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind. √√√√√
14 Han
dbremshe be-
lumlenkwelle • Mit Silikonfett schmieren.
√√√√√
15 Fuß
bremshe belum-
lenkwelle • Mit Lithiumseifenfett schmieren.
√√√√√
16 Kupplun
gshe be-
lumlenkwelle • Mit Silikonfett schmieren.
√√√√√
17 Fußschalthe
belum-
lenkwelle • Mit Lithiumseifenfett schmieren.
√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETER
STA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 m i

)20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PNG0G0.book Page 6 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-7
6
18Seitenstän der • Funktion prüfen.
• Mit Lithiumseifenfett schmieren. √√√√√
19 *S
eitenstän derschal-
ter • Funktion prüfen.
√√√√√√
20 *Te l e s k o p gab el • Funktion prüfen und auf Öllecks
kontrollieren. √√√√
21 *Feder beine • Funktion prüfen und die Stoß-
dämpfer auf Öllecks kontrollieren. √√√√
22 Motoröl • Wechseln.
• Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prüfen. √√√√√√
23 Ölfiltereinsatz •Ersetzen. √√√
24 *Vor
derra d- un d Hin-
terra d-Bremslicht-
schalter • Funktion prüfen.
√√√√√√
25 S
ich bewe gen de
Teile un d S eilzü ge • Schmieren.
√√√√√
26 *Gas dreh griff • Funktion prüfen.
• Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
• Seilzug- und Griffgehäuse schmieren. √√√√√
27 *Lichter,
Sig nale un d
S chalter •
F
unktion prüfen.
• Scheinwerferlichtkegel einstellen. √√√√√√
NR. PRÜFPUNKT
KONTROLLE ODER WARTUNG
S-
ARBEIT KILOMETERS
TA N D
JAHRES-
KONTROL- LE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PNG0G0.book Page 7 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-8
6
GAU36773
HINWEIS Luftfilter
• Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
• Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.
 Wartung der hydraulischen Bremse und Kupplung
• Regelmäßig den Brems- und Kupplungsflü ssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die inneren Bestandteile des Hauptbremszylin ders und Bremssattels, sowie die Kupplungsgeber- und Kupplungs-
nehmer-Zylinder ersetzen und die Brems- und Kupplungsflüssigkeit wechseln.
• Brems- und Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U2PNG0G0.book Page 8 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-9
6
GAU18773
Abdeckun gen a bnehmen un d
montierenDie hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU65410
A bdeckun gen A un d B
Abdeckung abnehmenDie Abdeckung losschrauben und dann ab-
ziehen. Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.

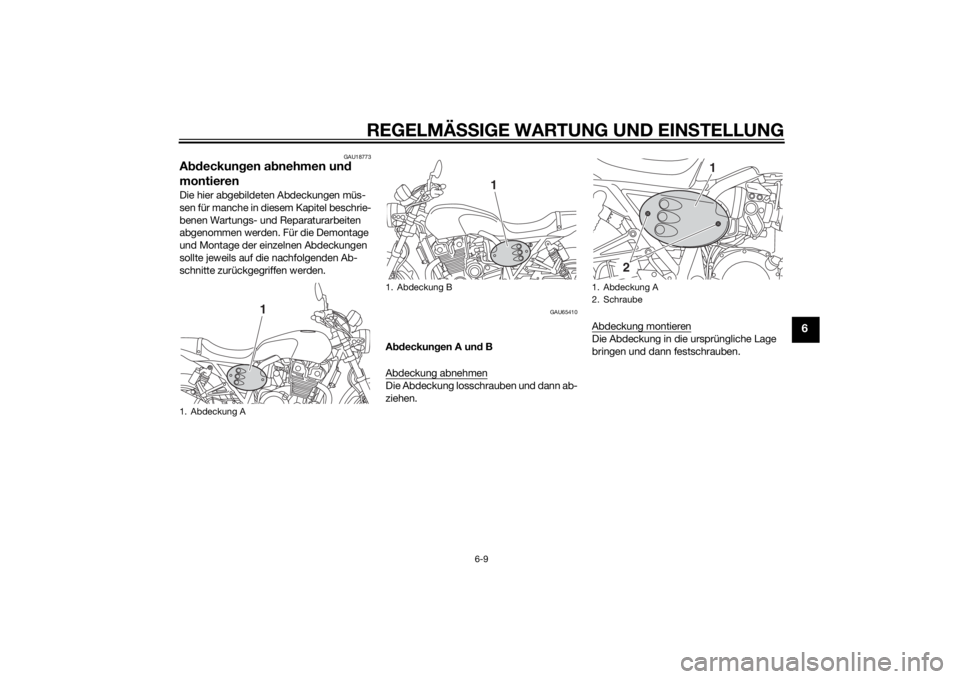

1. Abdeckung A
1
1. Abdeckung B
1
1. Abdeckung A
2. Schraube
1
2
U2PNG0G0.book Page 9 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-10
6
GAU19643
Zünd kerzen prüfenDie Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs- wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit
vermindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittel-
elektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen. Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. kor-
rigieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
Empfohlene Zün
dkerze:

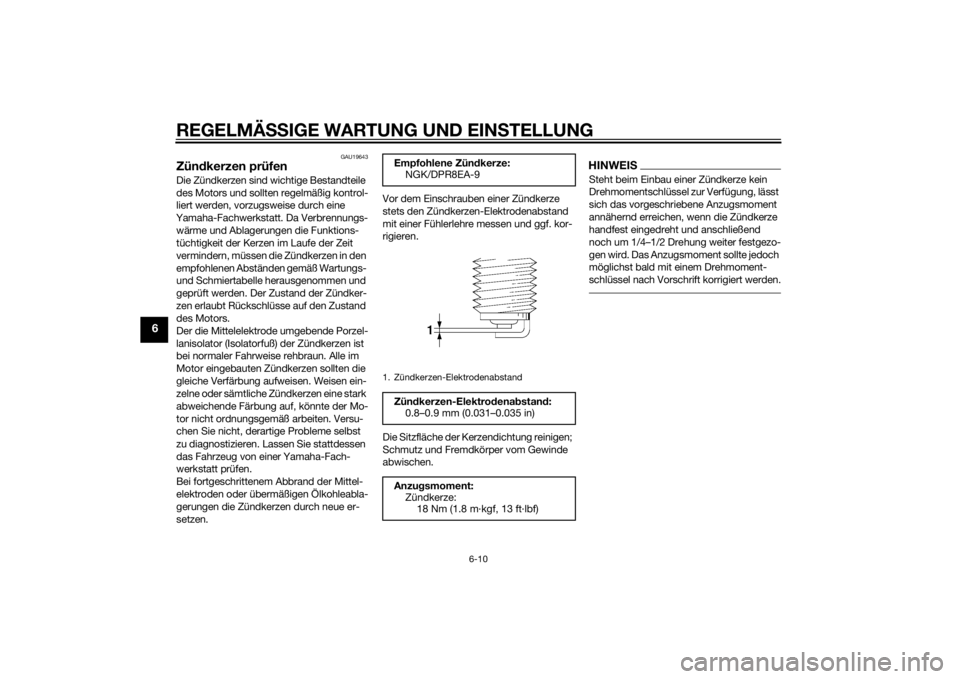

NGK/DPR8EA-91. Zündkerzen-ElektrodenabstandZün dkerzen-Elektro denab stand:
0.8–0.9 mm (0.031–0.035 in)
Anzu gsmoment:
Zündkerze: 18 Nm (1.8 m·kgf, 13 ft·lbf)
U2PNG0G0.book Page 10 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-11
6
GAU65421
Motoröl und ÖlfiltereinsatzDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstan d prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-stand-Markierung liegt, Öl der emp-
fohlenen Sorte bi s zum vorgeschrie-
benen Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel) 1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann
ausschalten.
3. Ein Ölauffanggefäß unter den Motor stellen, um das Altöl aufzufangen. 4. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-
lassen.
HINWEISDie Schritte 5–15 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.5. Die Schrauben herausdrehen und die Antriebsritzel-Abdeckung abnehmen.

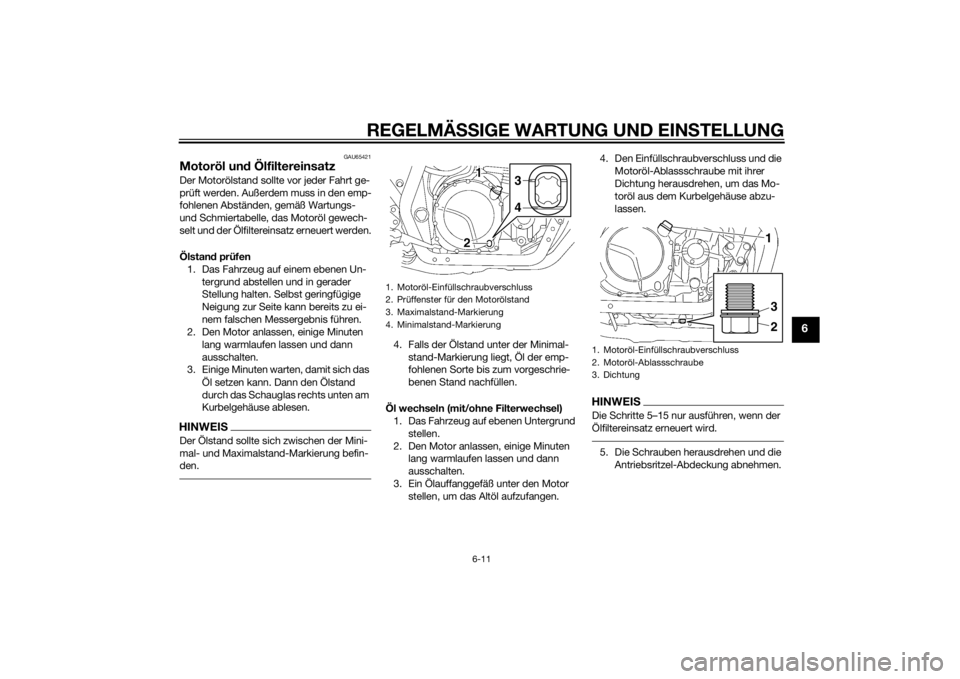

1. Motoröl-Einfüllschraubverschluss
2. Prüffenster für den Motorölstand
3. Maximalstand-Markierung
4. Minimalstand-Markierung
3
4
1. Motoröl-Einfüllschraubverschluss
2. Motoröl-Ablassschraube
3. Dichtung
231
U2PNG0G0.book Page 11 Thursday, September 4, 2014 10:36 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-12
6
6. Die Ölfilter-Ablassschraube und ihre
Dichtung herausdrehen, um das Öl
aus dem Filter abzulassen.
7. Die Ölfiltergehäusedeckel-Schraube entfernen und den Ölfiltergehäusede-
ckel abnehmen. 8. Den Ölfiltereinsatz und die O-Ringe
herausnehmen.
HINWEISDarauf achten, dass weder Druckfeder
noch Unterlegscheibe verloren gehen.
9. Neue O-Ringe auf die Gehäusede-ckel-Schraube und den Gehäusede-
ckel einbauen.
10. Die O-Ringe mit sauberem Motoröl
benetzen.
11. Die Gehäusedeckel-Schraube in den Gehäusedeckel einsetzen.
12. Feder, Unterlegscheibe und einen neuen Ölfiltereinsatz mit der Schraube
erfassen.HINWEISSicherstellen, dass die O-Ringe korrekt sit-
zen.

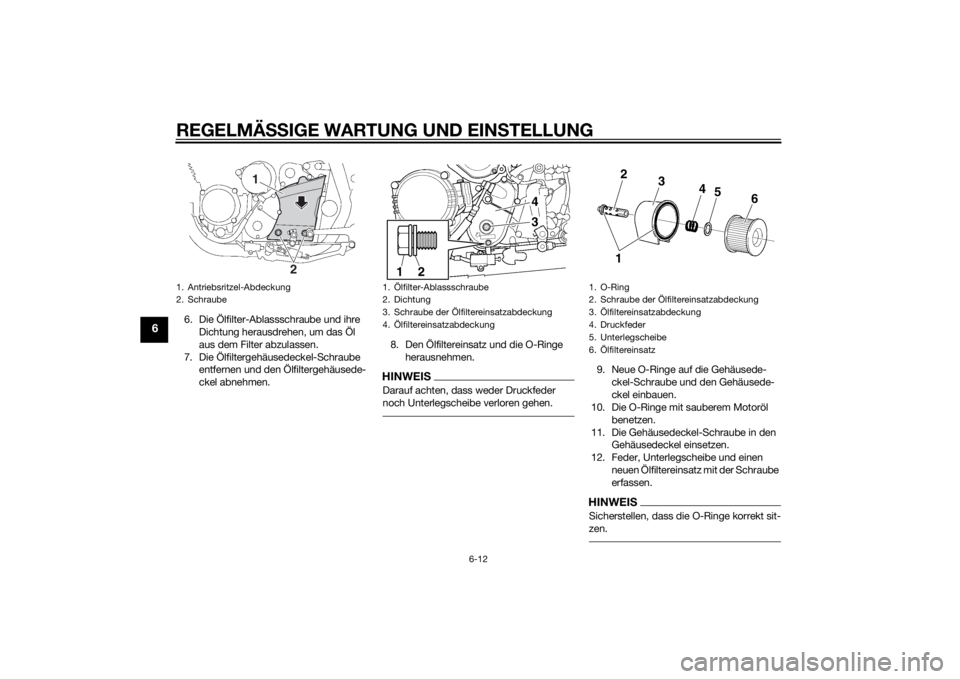

1. Antriebsritzel-Abdeckung
2. Schraube
2
1
1. Ölfilter-Ablassschraube
2. Dichtung
3. Schraube der Ölfiltereinsatzabdeckung
4. Ölfiltereinsatzabdeckung
1
2
43
1. O-Ring
2. Schraube der Ölfiltereinsatzabdeckung
3. Ölfiltereinsatzabdeckung
4. Druckfeder
5. Unterlegscheibe
6. Ölfiltereinsatz
2
3
4
5
6
1
