2015 YAMAHA XJR 1300 Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-1
8
A bmessun gen:Gesamtlänge:
2190 mm (86.2 in)
Gesamtbreite:
820 mm (32.3 in)
Gesamthöhe: 1120 mm (44.1 in)
Sitzhöhe: 829 mm (32.6 in)
Radstand:
1500 mm (59.1 in)
Bodenfreiheit: 133 mm (5.24 in)
Mindest-Wendekreis: 2800 mm (110.2 in)Gewicht:Gewicht (fahrfertig):240 kg (529 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung: Reihenvierzylinder
Hubraum: 1251 cm3
Bohrung × Hub:
79.0 × 63.8 mm (3.11 × 2.51 in)
Verdichtungsverhältnis: 9.7 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:2.80 L (2.96 US qt, 2.46 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
3.15 L (3.33 US qt, 2.77 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Bleifreies Superbenzin (Gasohol (E10)
zulässig)
Tankvolumen (Gesamtinhalt): 14.5 L (3.83 US gal, 3.19 Imp.gal) Davon Reserve:
3.1 L (0.82 US gal, 0.68 Imp.gal)
Kraftstoff-Einspritzung :Drosselklappengehäuse:
Kennzeichnung:5UXB 10Zün dkerze(n):Hersteller/Modell:
NGK/DPR8EA-9
Zündkerzen-Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)Kupplun g:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftü bertrag ung:Primäruntersetzungsverhältnis:
1.750 (98/56)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: 2.235 (38/17)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung: Fußbedienung (links)
Getriebeabstufung: 1. Gang:2.857 (40/14)
2. Gang: 2.000 (36/18)
3. Gang:
1.571 (33/21)
4. Gang: 1.292 (31/24)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2PNG0G0.book Page 1 Thursday, September 4, 2014 10:36 AM

TECHNISCHE DATEN
8-2
8
5. Gang:
1.115 (29/26)
Fahr gestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel: 24.70 Grad
Nachlauf: 92 mm (3.6 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70 ZR17M/C (58W)
Hersteller/Typ:
DUNLOP/D252F LHinterreifen:Ausführung:Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ: DUNLOP/D252 LZula dun g:Max. Gesamtzuladung:
210 kg (463 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn: 250 kPa (2.50 kgf/cm2, 36 psi) Hinten:
250 kPa (2.50 kgf/cm2, 36 psi)
Zuladungsbedingung: 90–210 kg (198–463 lb)
Vorn:
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Rennen: Vorn: 250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Vor derra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT3.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT5.50Vor derra dbremse:Bauart:
Doppelscheibenbremse
Betätigung: Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterra dbremse:Bauart:
Einzelscheibenbremse Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4
Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg:
130 mm (5.1 in)Hinterra d-Fe derun g:Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110 mm (4.3 in)Elektrische Anlag e:Zündsystem:
TCI
Lichtmaschine:
DrehstromgeneratorBatterie:Typ:YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
Halogenlampe
U2PNG0G0.book Page 2 Thursday, September 4, 2014 10:36 AM

TECHNISCHE DATEN
8-3
8
Lampenspannun g, Watt × Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn: 12 V, 10.0 W × 2
Blinklicht hinten: 12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung: 12 V, 5.0 W × 1
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte:
12 V, 1.7 W × 1
Fernlicht-Kontrollleuchte: 12 V, 1.7 W × 1
Ölstand-Warnleuchte: 12 V, 1.7 W × 1
Blinker-Kontrollleuchte:
12 V, 1.7 W × 2
Motorstörungs-Warnleuchte: 12 V, 1.7 W × 1
Anzeigeleuchte des Wegfahrsperren-
Systems: LEDSicherung en:Hauptsicherung:
50.0 A
Scheinwerfersicherung: 15.0 A Rücklichtsicherung:
7.5 A
Signalanlagensicherung: 7.5 A
Zündungssicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-Systems: 15.0 A
Zusatzsicherung: 7.5 A
U2PNG0G0.book Page 3 Thursday, September 4, 2014 10:36 AM

KUNDENINFORMATION
9-1
9
GAU53562

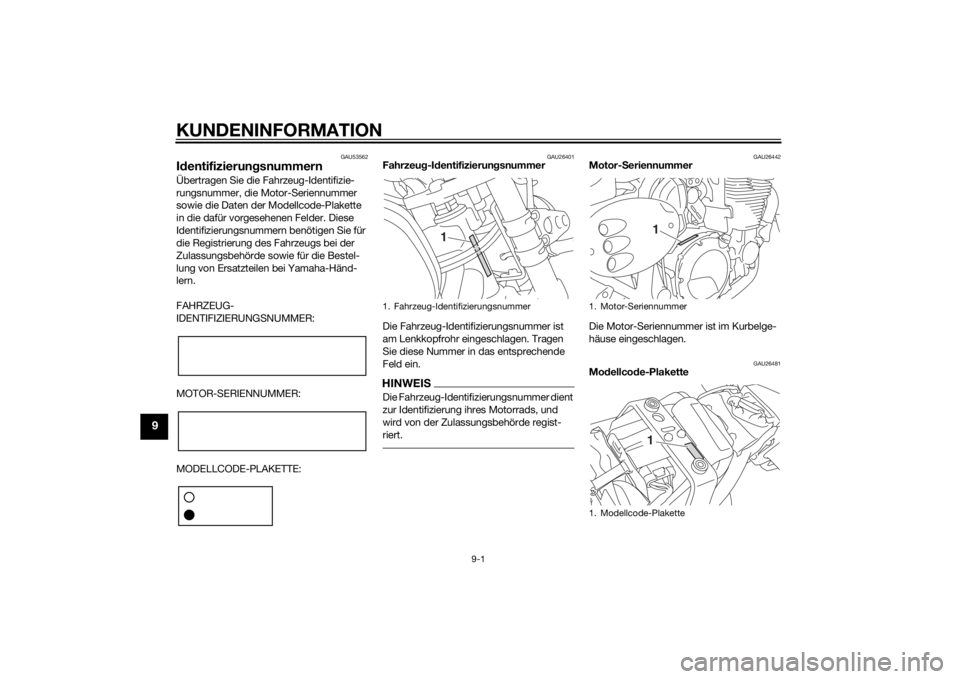

Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeu g-I dentifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26481
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
11
U2PNG0G0.book Page 1 Thursday, September 4, 2014 10:36 AM

KUNDENINFORMATION
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-15.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
U2PNG0G0.book Page 2 Thursday, September 4, 2014 10:36 AM

10-1
10
INDEXAAbblendschalter ...................................... 3-9
Abdeckungen, abnehmen und montieren.............................................. 6-9
Abstellen ................................................. 7-4
Antriebsketten-Durchhang.................... 6-22
Antriebskette, säubern und schmieren ........................................... 6-24
Anzeigeleuchte des Wegfahrsperren-Systems ..................... 3-4BBatterie ................................................. 6-28
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe, auswechseln .................. 6-32
Blinkerschalter ........................................ 3-9
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-24
Bremslichtschalter ................................ 6-19
Brems- und Kupplungsflüssigkeitsstand, prüfen ... 6-20
Brems- und Kupplungsflüssigkeit,
wechseln............................................. 6-22DDrehzahlmesser ...................................... 3-5EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-20FFahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen ........................... 3-18
Fehlersuchdiagramm ............................ 6-39
Fehlersuche .......................................... 6-38
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel ..................................... 3-12 Fußbrems- und Schalthebel, prüfen
und schmieren ................................... 6-25
Fußschalthebel ..................................... 3-11
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-25
Geschwindigkeitsmesser ....................... 3-5HHandbremshebel .................................. 3-11
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-25
Hinterrad............................................... 6-36
Hupenschalter ........................................ 3-9IIdentifizierungsnummern ........................ 9-1KKatalysatoren ....................................... 3-15
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-33
Kontroll- und Warnleuchten ................... 3-4
Kraftstoff............................................... 3-13
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-14
Kraftstoff, Tipps zum Sparen ................. 5-3
Kupplungshebel .......................... 3-10, 6-19LLage der Teile ......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................... 3-9
Lenkung, prüfen ................................... 6-27
Lichthupenschalter ................................. 3-9
Luftfiltereinsatz und Ablassschlauch, wechseln und reinigen ....................... 6-14
MModellcode-Plakette ...............................9-1
Motor anlassen .......................................5-1
Motoröl und Ölfiltereinsatz ....................6-11
Motorrad aufbocken .............................6-34
Motor-Seriennummer..............................9-1
Motorstoppschalter...............................3-10
Motorstörungs-Warnleuchte ...................3-4
Multifunktionsanzeige .............................3-6OÖlstand-Warnleuchte ..............................3-4PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-18
Radlager, prüfen ...................................6-27
Reifen ....................................................6-16
Rücklicht/Bremslicht .............................6-32SSchalten ..................................................5-2
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen........................6-20
Scheinwerferlampe, auswechseln ........6-30
Schwingen-Drehpunkte, schmieren......6-26
Seitenständer ........................................3-21
Seitenständer, prüfen und schmieren ...6-26
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................6-29
Sitzbank ................................................3-15
Spanngurt-Halterungen ........................3-20
Spiel des Gasdrehgriffs, prüfen ............6-15
Spiel des Handbremshebels, prüfen.....6-19
Standlichtlampe, auswechseln .............6-31
U2PNG0G0.book Page 1 Thursday, September 4, 2014 10:36 AM

INDEX
10-2
10
Starterschalter ...................................... 3-10
System der Wegfahrsperre..................... 3-1TTankverschluss ..................................... 3-12
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-16
Teleskopgabel, prüfen .......................... 6-26VVentilspiel ............................................. 6-16
Vorderrad.............................................. 6-35
Vorsicht bei Mattfarben .......................... 7-1WWarnblinkschalter ................................. 3-10
Wartung, Abgas-Kontrollsystem ............ 6-3
Wartung und Schmierung, regelmäßig ... 6-5ZZündkerzen, prüfen .............................. 6-10
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System .............. 3-21
U2PNG0G0.book Page 2 Thursday, September 4, 2014 10:36 AM
