2015 YAMAHA XJ6F Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
 Die Stan dar dschlüssel, sowie
S chlüssel an derer We gfahrsperren-
systeme, vom Hauptschlüssel zur
Neupro grammierun g fern halten.
 Schlüssel an derer We gfahrsperren-
systeme vom Zün dschloss fern hal-
ten, da diese Sig nalstörun gen ver-
ursachen können.
GAU10473

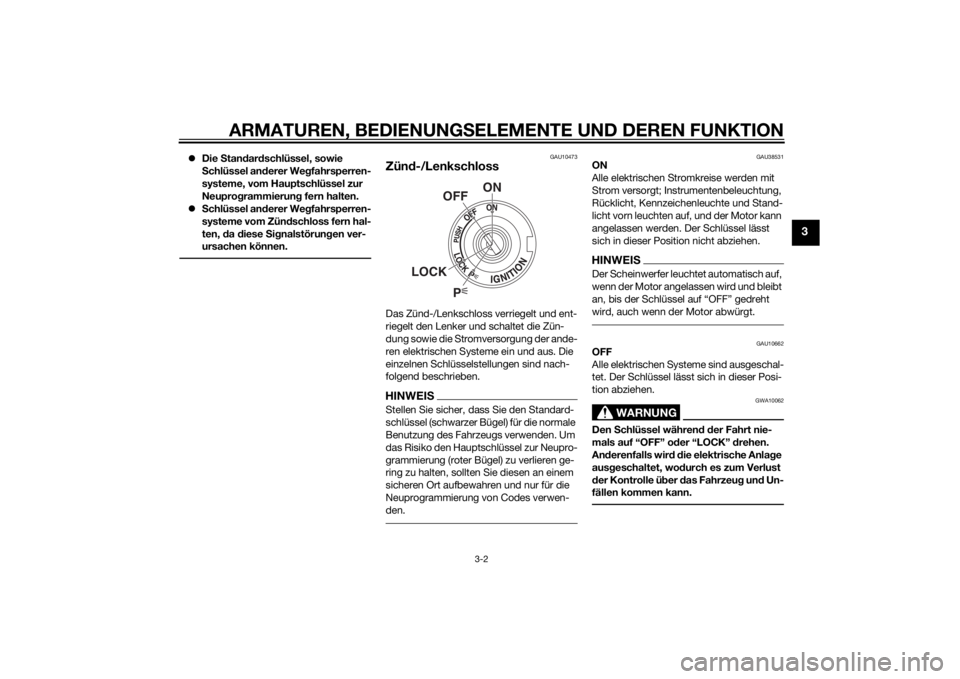

Zün d-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU38531
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.HINWEISDer Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht
wird, auch wenn der Motor abwürgt.
GAU10662
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel währen d d er Fahrt nie-
mals auf “OFF” o der “LOCK” drehen.
An derenfalls wir d d ie elektrische Anla ge
aus geschaltet, wo durch es zum Verlust
d er Kontrolle ü ber das Fahrzeu g un d Un-
fällen kommen kann.
P
ON
OFF
LOCK
U1CWG4G0.book Page 2 Wednesday, July 30, 2014 2:44 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU10685
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.

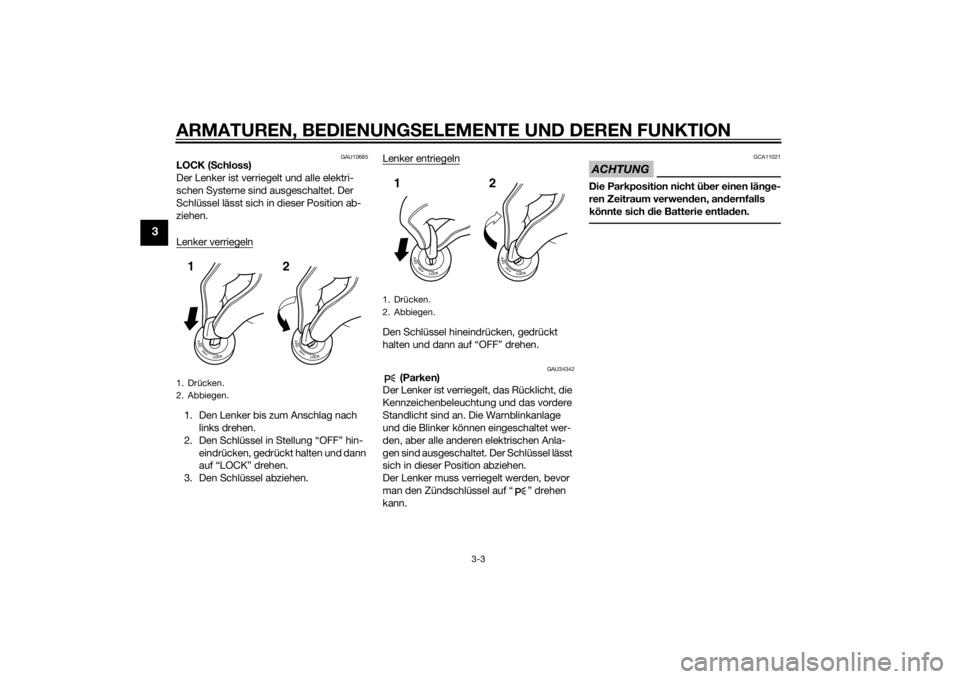

Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Den Schlüssel in Stellung “OFF” hin- eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen. Lenker entriegeln
Den Schlüssel hineindrücken, gedrückt
halten und dann auf “OFF” drehen.
GAU34342
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA11021
Die Parkposition nicht üb er einen länge-
ren Zeitraum verwen den, an dernfalls
könnte sich die Batterie entla den.
1. Drücken.
2. Abbiegen.12
1. Drücken.
2. Abbiegen.12
U1CWG4G0.book Page 3 Wednesday, July 30, 2014 2:44 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU49397
Kontroll- un d Warnleuchten
GAU11021
Blinker-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn der Blin-
kerschalter nach rechts oder links gedrückt
wird.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11255
Ölstan d-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.HINWEIS Trotz korrektem Ölstand kann es vor-
kommen, dass die Warnleuchte an
Steigungen oder während plötzlichen
Beschleunigungs- bzw. Abbremsvor-
gängen flackert, was unter diesen
Umständen normal ist. 
Dieses Modell ist ebenfalls mit einer
Stromkreis-Prüfeinrichtung für die
Prüfung des Ölstands ausgestattet.
Falls im Ölstand-Prüfstromkreis ein
Problem detektiert wird, wird der fol-
gende Vorgang so lange wiederholt,
bis die Fehlfunktion korrigiert worden
ist: Die Ölstand-Warnleuchte wird
zehn Mal aufblinken und dann 2.5 Se-
kunden lang ausgehen. In diesem Fall
das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU1142E
Kühlflüssi gkeitstemperatur-
Warnleuchte “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort die
Motorlast vermindern. Wenn die Anzeige
“HI” in der Kühlflüssigkeits-Temperaturan-
zeige blinkt, das Fahrzeug anhalten, dann
den Motor ausschalten und abkühlen las-
sen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.

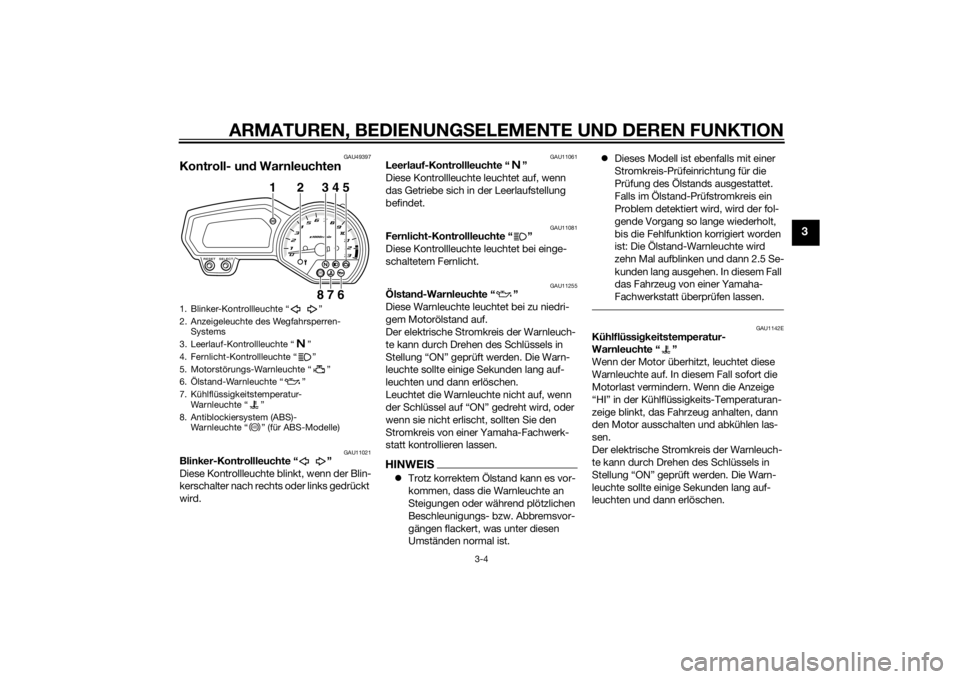

1. Blinker-Kontrollleuchte “ ”
2. Anzeigeleuchte des Wegfahrsperren- Systems
3. Leerlauf-Kontrollleuchte “ ”
4. Fernlicht-Kontrollleuchte “ ”
5. Motorstörungs-Warnleuchte “ ”
6. Ölstand-Warnleuchte “ ”
7. Kühlflüssigkeitstemperatur- Warnleuchte “ ”
8. Antiblockiersystem (ABS)- Warnleuchte “ ” (für ABS-Modelle)
ABS
1 2 345
76
8
ABS
U1CWG4G0.book Page 4 Wednesday, July 30, 2014 2:44 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.ACHTUNG
GCA10022
Den Motor bei Ü berhitzun g nicht weiter
laufen lassen.HINWEIS Bei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
automatisch ein oder aus.
 Bei Überhitzung des Motors, siehe
Seite 6-45 für weitere Anweisungen.
U1CWG4G0.book Page 5 Wednesday, July 30, 2014 2:44 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3

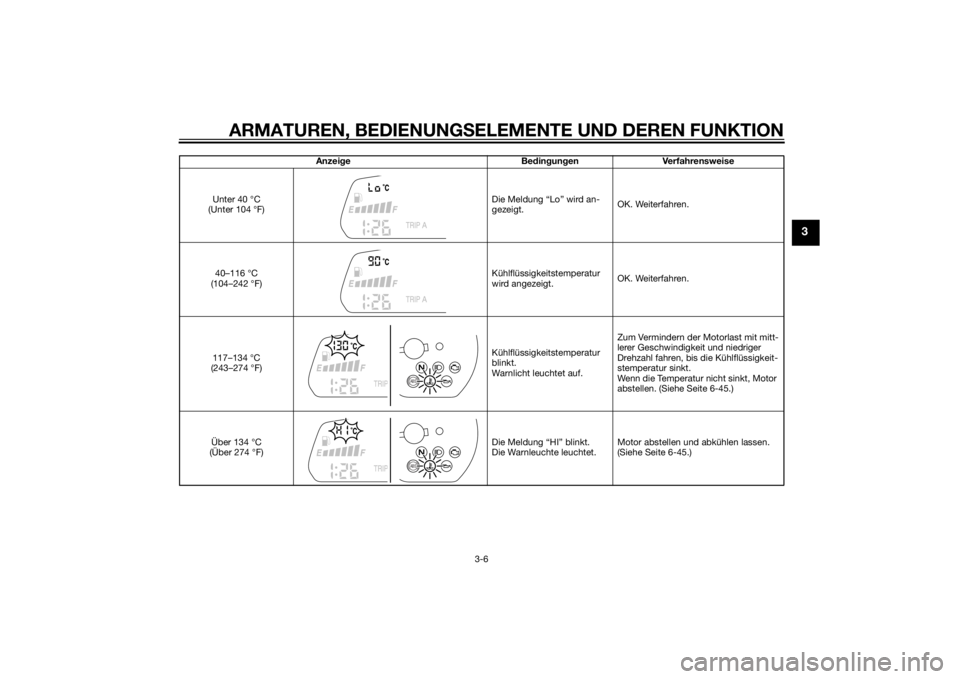

Anzei geBe din gun gen Verfahrensweise
Unter 40 °C
(Unter 104 °F) Die Meldung “Lo” wird an-
gezeigt.
OK. Weiterfahren.
40–116 °C
(104–242 °F) Kühlflüssigkeitstemperatur
wird angezeigt.
OK. Weiterfahren.
117–134 °C
(243–274 °F) Kühlflüssigkeitstemperatur
blinkt.
Warnlicht leuchtet auf.Zum Vermindern der Motorlast mit mitt-
lerer Geschwindigkeit und niedriger
Drehzahl fahren, bis die Kühlflüssigkeit-
stemperatur sinkt.
Wenn die Temperatur nicht sinkt, Motor
abstellen. (Siehe Seite 6-45.)
Über 134 °C
(Über 274 °F) Die Meldung “HI” blinkt.
Die Warnleuchte leuchtet.Motor abstellen und abkühlen lassen.
(Siehe Seite 6-45.)
ABSABS
U1CWG4G0.book Page 6 Wednesday, July 30, 2014 2:44 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
GAU59110
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn im elektrischen Stromkreis der den
Motor überwacht, ein Problem detektiert
wird. Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung von einer Yamaha-
Fachwerkstatt überprüfen. (Beschreibung
der Stromkreis-Prüfein richtung siehe Seite
3-11.)
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.HINWEISDie Motorstörungs-Wa rnleuchte leuchtet
auf, wenn der Starterschalter gedrückt
wird, damit wird jedoch keine Störung an-
gezeigt.
GAU51781
AB S-Warnleuchte “ ” (für AB S-Mo del-
le)
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:  nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird
 während der Fahrt aufleuchtet oder
blinkt
 nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer Yamaha-Fach-
werkstatt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 3-14.)
WARNUNG
GWA16041
Wenn die AB S-Warnleuchte nicht er-
lischt, so bal d eine Geschwin dig keit von
10 km/h (6 mi/h) od er mehr erreicht ist,
o der wenn die Warnleuchte währen d d er
Fahrt aufleuchtet o der blinkt, wechselt
d as Bremssystem auf den konventionel-
len Bremsvor gan g. In je dem dieser ge- nannten Fälle, o
der wenn die Warn-
leuchte üb erhaupt nicht aufleuchtet,
b remsen Sie mit b esonderer Vorsicht,
um ein mö gliches Blockieren der Rä der
währen d einer Not bremsun g zu vermei-
d en. Lassen Sie das das Bremssystem
un d d ie Stromkreise so bal d wie mö glich
von einer Yamaha-Fachwerkstatt ü ber-
prüfen.
HINWEISWird der Starterschalter bei laufendem Mo-
tor gedrückt, leuchtet die ABS-Warnleuch-
te leuchtet auf. Dies ist jedoch keine Fehl-
funktion.
GAU38626
Anzei geleuchte des We gfahrsperren-
S ystems
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blin-
ken, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24 Stun-
den hört die Anzeigeleuchte auf zu blinken.
Das Wegfahrsperren-System ist jedoch im-
mer noch aktiviert.
ABS
U1CWG4G0.book Page 7 Wednesday, July 30, 2014 2:44 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von eine r Yamaha-Fachwerk-
statt kontrollieren lassen.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-11.)
GAU46767

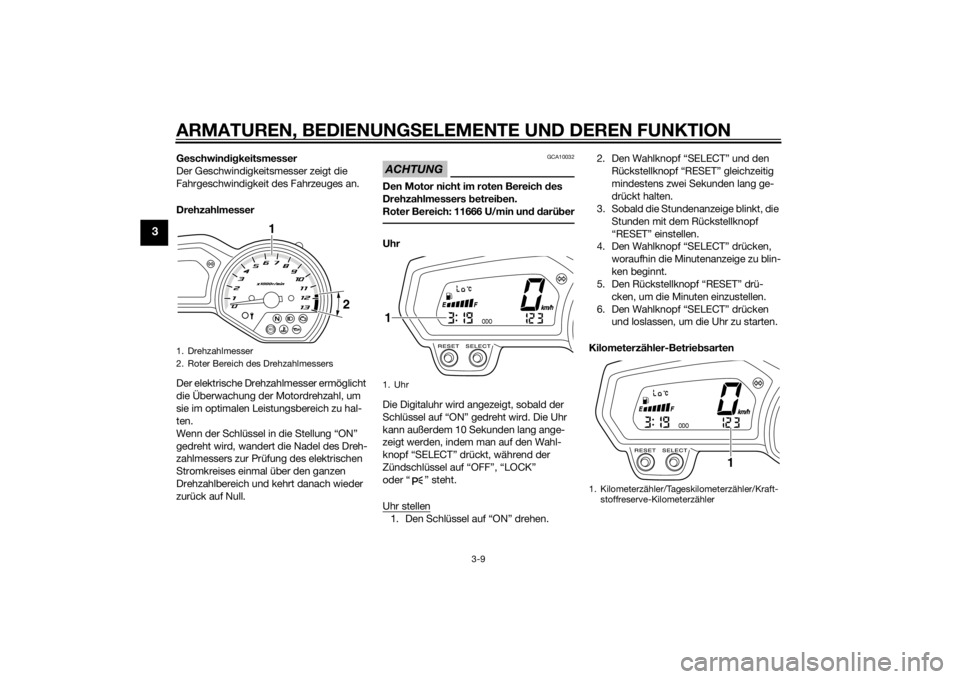

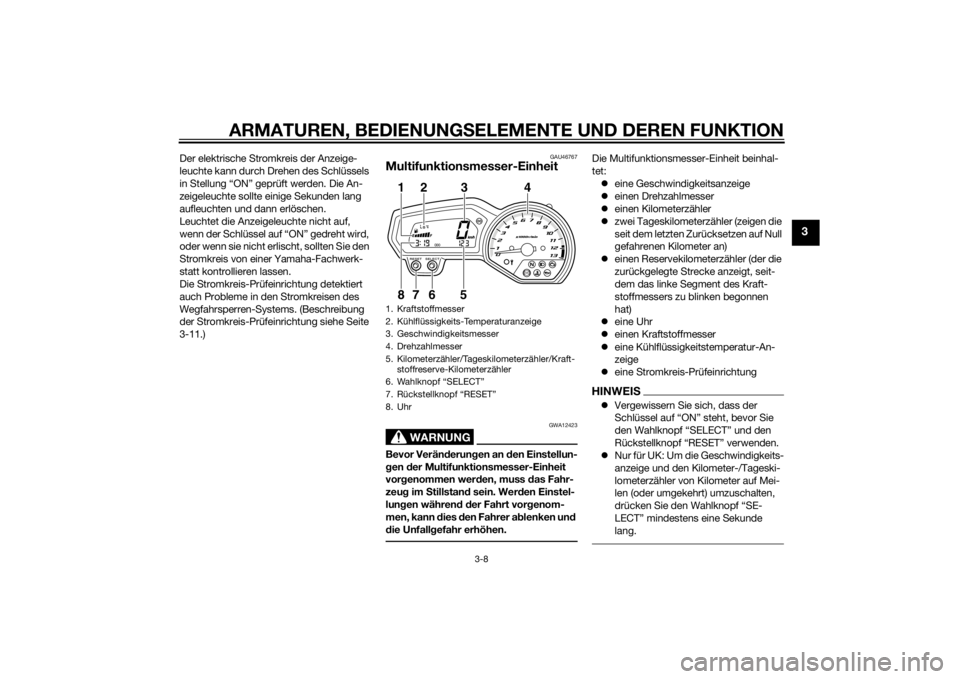

Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Verän derun gen an d en Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss d as Fahr-
zeu g im S tillstan d sein. Wer den Einstel-
lun gen währen d d er Fahrt vor genom-
men, kann dies den Fahrer a blenken un d
d ie Unfall gefahr erhöhen.
Die Multifunktionsmesser-Einheit beinhal-
tet:
 eine Geschwindigkeitsanzeige
 einen Drehzahlmesser
 einen Kilometerzähler
 zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
 einen Reservekilometerzähler (der die
zurückgelegte Strecke anzeigt, seit-
dem das linke Segment des Kraft-
stoffmessers zu blinken begonnen
hat)
 eine Uhr
 einen Kraftstoffmesser
 eine Kühlflüssigkeitstemperatur-An-
zeige
 eine Stromkreis-PrüfeinrichtungHINWEISVergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” verwenden.
 Nur für UK: Um die Geschwindigkeits-
anzeige und den Kilometer-/Tageski-
lometerzähler von Kilometer auf Mei-
len (oder umgekehrt) umzuschalten,
drücken Sie den Wahlknopf “SE-
LECT” mindestens eine Sekunde
lang.
1. Kraftstoffmesser
2. Kühlflüssigkeits-Temperaturanzeige
3. Geschwindigkeitsmesser
4. Drehzahlmesser
5. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
6. Wahlknopf “SELECT”
7. Rückstellknopf “RESET”
8. Uhr
ABS
1
8
2
3
4
7
6
5
U1CWG4G0.book Page 8 Wednesday, July 30, 2014 2:44 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
Geschwindig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.
ACHTUNG
GCA10032
Den Motor nicht im roten Bereich des
Drehzahlmessers betrei ben.
Roter Bereich: 11666 U/min un d d arü berUhr
Die Digitaluhr wird angezeigt, sobald der
Schlüssel auf “ON” gedreht wird. Die Uhr
kann außerdem 10 Sekunden lang ange-
zeigt werden, indem man auf den Wahl-
knopf “SELECT” drückt, während der
Zündschlüssel auf “OFF”, “LOCK”
oder “ ” steht.
Uhr stellen1. Den Schlüssel auf “ON” drehen. 2. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf
“RESET” einstellen.
4. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
5. Den Rückstellknopf “RESET” drü-
cken, um die Minuten einzustellen.
6. Den Wahlknopf “SELECT” drücken und loslassen, um die Uhr zu starten.
Kilometerzähler-Betrie bsarten
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
ABS1
2
1. Uhr1
1. Kilometerzähler/Tageskilometerzähler/Kraft-stoffreserve-Kilometerzähler
1
U1CWG4G0.book Page 9 Wednesday, July 30, 2014 2:44 PM
