2015 YAMAHA XJ6F Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-1
8
A bmessun gen:Gesamtlänge:
2120 mm (83.5 in)
Gesamtbreite:
770 mm (30.3 in)
Gesamthöhe: 1185 mm (46.7 in)
Sitzhöhe: 785 mm (30.9 in)
Radstand:
1440 mm (56.7 in)
Bodenfreiheit: 140 mm (5.51 in)
Mindest-Wendekreis: 2800 mm (110.2 in)Gewicht:Gewicht (fahrfertig):XJ6F 215 kg (474 lb)
XJ6FA 220 kg (485 lb)Motor:Bauart:Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
Reihenvierzylinder
Hubraum: 600 cm3
Bohrung × Hub:
65.5 × 44.5 mm (2.58 × 1.75 in)
Verdichtungsverhältnis:
12.2 : 1
Startsystem: Elektrostarter
Schmiersystem: Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:2.50 L (2.64 US qt, 2.20 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt, 2.46 Imp.qt)Füllmen ge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle): 2.00 L (2.11 US qt, 1.76 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter Papiereinsatz
Kraftstoff:Empfohlener Kraftstoff:Bleifreies Normalbenzin (Gasohol (E10)
zulässig)
Tankvolumen (Gesamtinhalt): 17.0 L (4.49 US gal, 3.74 Imp.gal)
Davon Reserve:
3.2 L (0.85 US gal, 0.70 Imp.gal)Kraftstoff-Einspritzung :Drosselklappengehäuse:
Kennzeichnung:XJ6F 20SF 20
(AUT)(BEL)(CHE)(CZE)(DEU)(DNK)(ESP)
(FRA)(HUN)(ITA)(NLD)(NOR)(PRT)(SVK)
(SWE)
XJ6F 20SJ 30
(AUT)(BEL)(CHE)(CZE)(DEU)(DNK)(ESP)
(FRA)(HUN)(ITA)(NLD)(NOR)(PRT)(SVK)
(SWE)
XJ6FA 20SF 20
(AUT)(BEL)(CHE)(CZE)(DEU)(DNK)(ESP)
(FRA)(HUN)(ITA)(NLD)(NOR)(PRT)(SVK)
(SWE)
XJ6FA 20SJ 30
(AUT)(BEL)(CHE)(CZE)(DEU)(DNK)(ESP)
(FRA)(HUN)(ITA)(NLD)(NOR)(PRT)(SVK)
(SWE)Zün dkerze(n):Hersteller/Modell:
NGK/CR9E
Zündkerzen-Elektrodenabstand: 0.7–0.8 mm (0.028–0.031 in)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U1CWG4G0.book Page 1 Wednesday, July 30, 2014 2:44 PM

TECHNISCHE DATEN
8-2
8
Kupplun g:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftü bertra gun g:Primäruntersetzungsverhältnis:
1.955 (86/44)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis:
2.875 (46/16)
Getriebeart: klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung: Fußbedienung (links)
Getriebeabstufung:
1. Gang: 2.846 (37/13)
2. Gang:
1.947 (37/19)
3. Gang: 1.556 (28/18)
4. Gang: 1.333 (32/24)
5. Gang:
1.190 (25/21)
6. Gang: 1.083 (26/24)Fahr gestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel: 26.00 Grad
Nachlauf: 103 mm (4.1 in)
Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ: BRIDGESTONE/BT021
Hersteller/Typ: DUNLOP/ROADSMARTHinterreifen:Ausführung:Schlauchlos-Reifen
Dimension: 160/60 ZR17M/C (69W)
Hersteller/Typ:
BRIDGESTONE/BT021
Hersteller/Typ: DUNLOP/ROADSMARTZula dun g:Max. Gesamtzuladung:
XJ6F 185 kg (408 lb)
XJ6FA 180 kg (397 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)
Zuladungsbedingung: XJ6F 90–185 kg (198–408 lb)
XJ6FA 90–180 kg (198–397 lb) Vorn:
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)
Rennen:
Vorn: 225 kPa (2.25 kgf/cm2, 33 psi)
Hinten:
250 kPa (2.50 kgf/cm2, 36 psi)
Vor derra d:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT4.50Vor derra dbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Einzelscheibenbremse
Betätigung: Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4
U1CWG4G0.book Page 2 Wednesday, July 30, 2014 2:44 PM

TECHNISCHE DATEN
8-3
8
Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg: 130 mm (5.1 in)Hinterra d-Fe derun g:Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg: 130 mm (5.1 in)Elektrische Anlag e:Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:GT12B-4
Spannung, Kapazität:
12 V, 10.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannun g, Watt × Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W × 1
Rücklicht/Bremslicht: 12 V, 5.0 W/21.0 W × 1 Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten: 12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung: 12 V, 5.0 W × 1
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte: LED
Ölstand-Warnleuchte: LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte: LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte:
XJ6FA LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherun gen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Rücklichtsicherung: 10.0 A Signalanlagensicherung:
7.5 A
Zündungssicherung: 10.0 A
Kühlerlüftermotor-Sicherung:
20.0 A
Sicherung des Kraftstoffeinspritz-Systems: 10.0 A
Sicherung des ABS-Kontrolleinheit: XJ6FA 7.5 A
Sicherung des ABS-Motors:
XJ6FA 30.0 A
ABS-Magnetventilsicherung: XJ6FA 20.0 A
Zusatzsicherung: 7.5 A
U1CWG4G0.book Page 3 Wednesday, July 30, 2014 2:44 PM

KUNDENINFORMATION
9-1
9
GAU53562

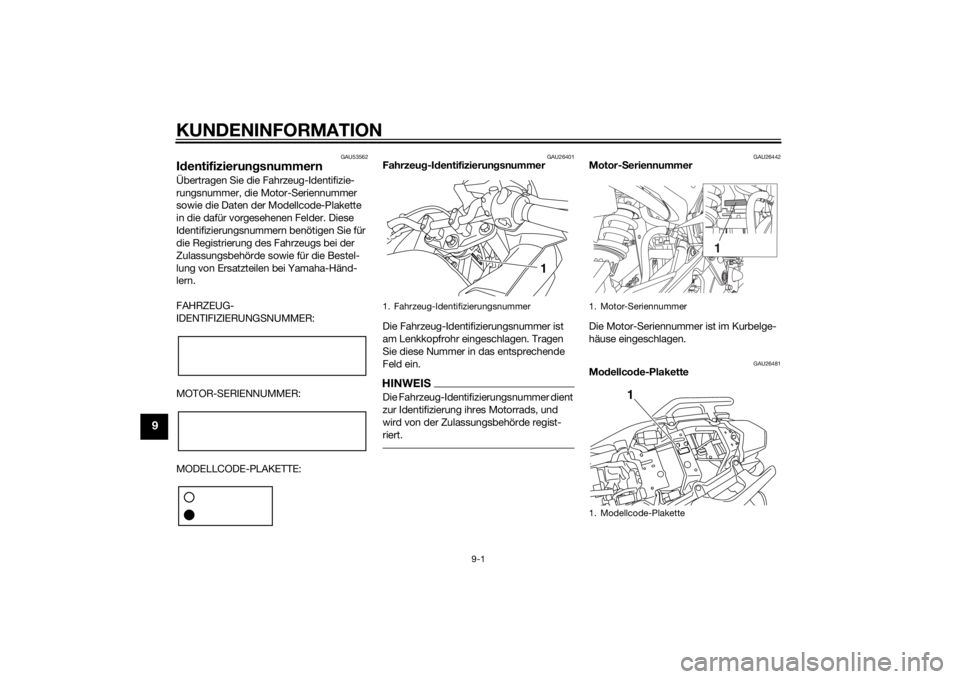

Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeu g-I dentifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26481
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
U1CWG4G0.book Page 1 Wednesday, July 30, 2014 2:44 PM

KUNDENINFORMATION
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-19.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
U1CWG4G0.book Page 2 Wednesday, July 30, 2014 2:44 PM

10-1
10
INDEXAAbblendschalter .................................... 3-12
Ablagefach ............................................ 3-20
ABS (für Modelle mit ABS) .................... 3-14
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ...... 3-7
Antriebsketten-Durchhang.................... 6-27
Antriebskette, säubern und schmieren ........................................... 6-29
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-7BBatterie ................................................. 6-33
Blinker-Kontrollleuchte ........................... 3-4
Blinkerlampe, auswechseln .................. 6-38
Blinkerschalter ...................................... 3-12
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-29
Bremsflüssigkeitsstand, prüfen ............ 6-26
Bremsflüssigkeit, wechseln .................. 6-27
Bremslichtschalter ................................ 6-24EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-21
Fehlersuchdiagramme .......................... 6-44
Fehlersuche .......................................... 6-43
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel ..................................... 3-14
Fußbrems- und Schalthebel, prüfen und schmieren .................................... 6-30
Fußschalthebel ..................................... 3-13
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-30HHandbremshebel .................................. 3-14
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-30
Haupt- und Seitenständer, prüfen und schmieren ................................... 6-31
Helmhalter ............................................ 3-19
Hupenschalter ...................................... 3-12IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-18
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-39
Kontroll- und Warnleuchten ................... 3-4
Kraftstoff............................................... 3-16
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-17
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-15
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-4
Kupplungshebel ................................... 3-13
Kupplungshebel-Spiel, einstellen ......... 6-23LLage der Teile ......................................... 2-1
Leerlaufdrehzahl ................................... 6-19
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-12
Lenkerposition, einstellen ..................... 3-20
Lenkung, prüfen ................................... 6-32 Lichthupenschalter ...............................3-12
Luftfiltereinsatz, ersetzen ......................6-18
MModellcode-Plakette ...............................9-1
Motoröl und Ölfilterpatrone...................6-12
Motor-Seriennummer..............................9-1
Motor starten ..........................................5-1
Motorstoppschalter...............................3-12
Motorstörungs-Warnleuchte ...................3-7
Multifunktionsmesser-Einheit..................3-8OÖlstand-Warnleuchte ..............................3-4PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-23
Rad, hinten (für Modelle ohne ABS) ......6-41
Radlager, prüfen ...................................6-33
Rad, vorn (für Modelle ohne ABS) ........6-40
Reifen ....................................................6-21
Rücklicht-/Bremslichtlampe
auswechseln .......................................6-38
Rückspiegel ..........................................3-21SSchalten ..................................................5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen........................6-25
Scheinwerferlampe, auswechseln ........6-36
Schwingen-Drehpunkte, schmieren......6-31
Seitenständer ........................................3-22
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................6-34
Sitzbank ................................................3-19
U1CWG4G0.book Page 1 Wednesday, July 30, 2014 2:44 PM

INDEX
10-2
10
Spiel des Gasdrehgriffs, prüfen ............ 6-20
Spiel des Handbremshebels, prüfen .... 6-24
Standlichtlampe.................................... 6-37
Starterschalter ...................................... 3-12
System der Wegfahrsperre..................... 3-1TTankverschluss ..................................... 3-15
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-32VVentilspiel ............................................. 6-20
Verkleidungsteile und Abdeckungen, abnehmen und montieren .................... 6-8
Vorsicht bei Mattfarben .......................... 7-1WWarnblinkschalter ................................. 3-12
Wartung, Abgas-Kontrollsystem ............ 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen .............................. 6-11
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System .............. 3-23
U1CWG4G0.book Page 2 Wednesday, July 30, 2014 2:44 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
