2015 YAMAHA WR 450F Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
1
2
3
4
567
8
9
10
11
12
22 Motoröl Wechseln.
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen. 
23 Ölfiltereinsatz Ersetzen. 
24 *Kühlsystem Schläuche auf Risse und Beschädigung kontrollieren.
Ersetzen, falls nötig.

Den Kühlflüssigkeitsstand kontrollieren und das Fahrzeug auf Kühlflüssigkeitslecks prüfen. 
Wechseln Sie die Kühlflüssigk eit mit Kühlflüssigkeit mit
Frostschutzmittel auf Äthylenglykolbasis aus. Einmal jährlich
25 *Vorderrad- und
Hinterrad-Bremslich
tschalter Funktion prüfen.

26 *Sich bewegende
Teile und Seilzüge Schmieren.

27 *Gasdrehgriff Funktion prüfen.
Spiel des Gasdrehgriff
s prüfen, ggf. einstellen.
Seilzug- und Griffgehäuse schmieren. 
28 *Lichter, Signale und
Schalter Funktion prüfen.
Scheinwerferlichtkegel einstellen.

NR. PRÜFPUNKT KONTROLLEN UND WARTUNGSARBEITEN
ERSTE
KILOMETERSTAND-
ANZEIGEN
JAHRES-
KONTROLLE
1000 km (600 mi) oder
1Monat 3000 km
(1800 mi) oder
3Monate 5000 km
(3000 mi) oder
6Monate
1DX-9-G3.book 6 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
1
2
3
4
56
7
8
9
10
11
12
GAU53211
HINWEIS
Der Luftfiltereinsatz muss bei übermäßi g feuchtem oder staubigem Einsatz häuf iger gereinigt bzw. erneuert werden.

Wartung der hydraulischen Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln. Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle zwei Jahre erneuern.
1DX-9-G3.book 7 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
1
2
3
4
567
8
9
10
11
12
GAU18752

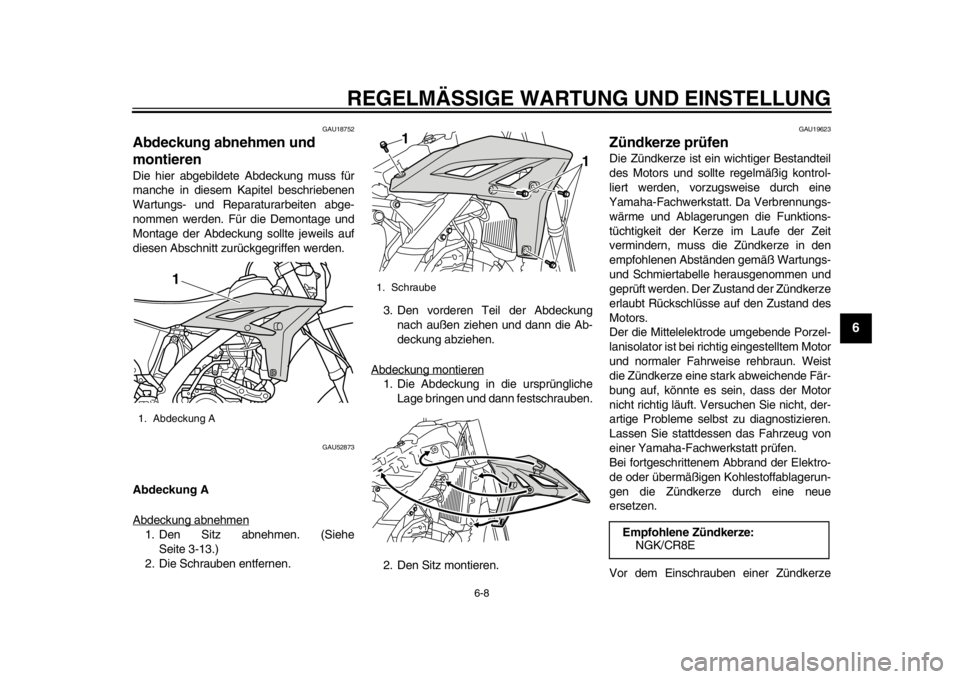

Abdeckung abnehmen und
montierenDie hier abgebildete Abdeckung muss für
manche in diesem Kapitel beschriebenen
Wartungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage und
Montage der Abdecku ng sollte jeweils auf
diesen Abschnitt zurückgegriffen werden.
GAU52873
Abdeckung A
Abdeckung abnehmen1. Den Sitz abnehmen. (Siehe Seite 3-13.)
2. Die Schrauben entfernen. 3. Den vorderen Teil der Abdeckung
nach außen ziehen und dann die Ab-
deckung abziehen.
Abdeckung montieren
1. Die Abdeckung in die ursprüngliche Lage bringen und dann festschrauben.
2. Den Sitz montieren.
GAU19623
Zündkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit
vermindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zustand des
Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Motor
und normaler Fahrweise rehbraun. Weist
die Zündkerze eine stark abweichende Fär-
bung auf, könnte es sein, dass der Motor
nicht richtig läuft. Versuchen Sie nicht, der-
artige Probleme selbst zu diagnostizieren.
Lassen Sie stattdessen das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue
ersetzen.
Vor dem Einschrauben einer Zündkerze
1. Abdeckung A
1
1. Schraube
1
1
Empfohlene Zündkerze:NGK/CR8E
1DX-9-G3.book 8 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
1
2
3
4
56
7
8
9
10
11
12
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
GAU52967
Motoröl und ÖlfiltereinsatzDer Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das Öl setzen kann. Dann den Deckel des
Motoröltanks entfernen, den Mess-
stab abwischen, in den Öltank zu-
rückstecken (ohne ihn
hineinzuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen. WARNUNG! Niemals
den Deckel des Motoröltanks nach
Motorbetrieb mit hohen Drehzah-
len abnehmen, da heißes Motoröl
herausspritzen und Beschädigun-
gen oder Verletzungen verursa-
chen kann. Und nicht das

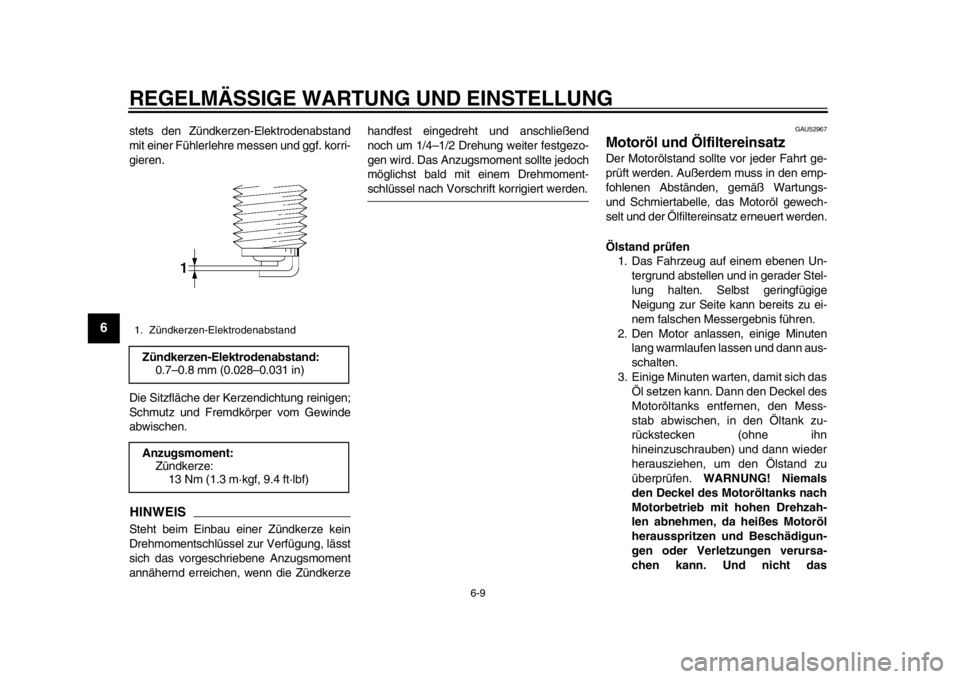

1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand: 0.7–0.8 mm (0.028–0.031 in)
Anzugsmoment: Zündkerze:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1DX-9-G3.book 9 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
1
2
3
4
567
8
9
10
11
12
Kühlerrohr nach Motorbetrieb mit
hohen Drehzahlen berühren, da
das Kühlsystem heiß ist und Ver-
brennungen verursachen kann.
Das Motoröl immer erst ausrei-
chend abkühlen lassen, bevor der
Deckel des Öltanks abgenommen
wird.
[GWA16141]
ACHTUNG: Das Fahr-
zeug nicht benutzen, bis Sie si-
chergestellt haben, dass der
Ölstand ausreichend ist.
[GCA10012]
4. Der Motorölstand sollte über der Mini- malstand-Markierung liegen. Falls der
Motorölstand über der Minimal-
stand-Markierung liegt, weiter mit
nächstem Schritt. Falls der Motoröl-
stand unter der Minimalstand-Markie-
rung liegt, den
Motoröl-Einfüllschraubverschluss ent-
fernen und empfohlenes Öl nachfül-
len, bis der Motorölstand über der
Minimalstand-Markierung liegt.
5. Ein Ölauffanggefäß unter den Motor stellen und dann die Motoröl-Prüf-
schraube und die Dichtung herausdre-
hen. 6. Der Motorölstand sollte unterhalb der
Bohrung der Prüfschraube liegen.
Falls Öl austritt, ablassen.
7. Den Öltankverschluss und den Motor- öl-Einfüllschraubverschluss einbauen.
8. Die Motoröl-Prüfschraube und die

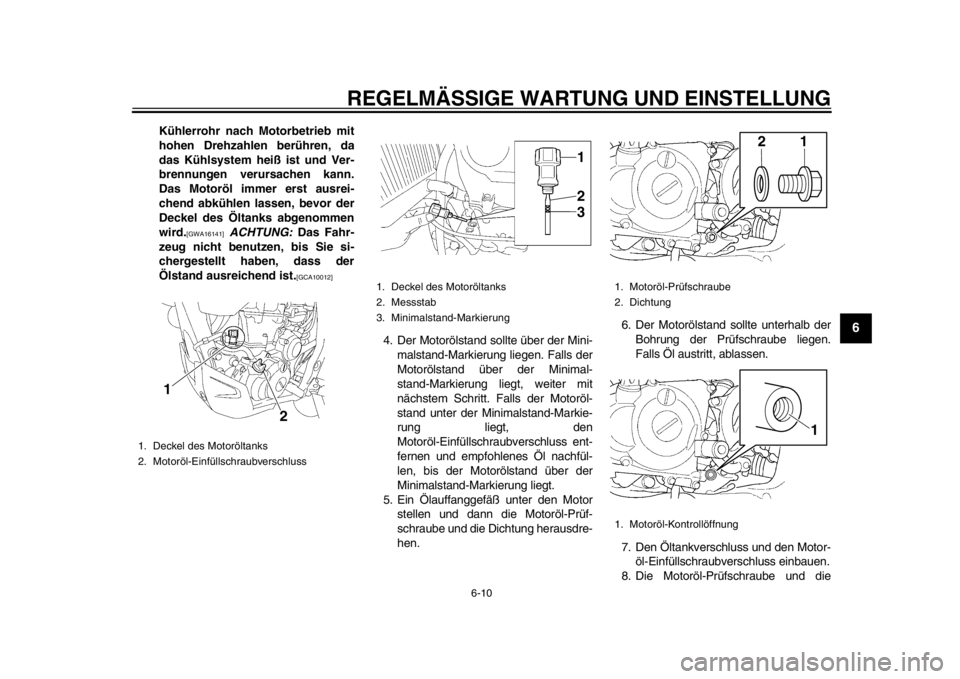

1. Deckel des Motoröltanks
2. Motoröl-Einfüllschraubverschluss
1
2
1. Deckel des Motoröltanks
2. Messstab
3. Minimalstand-Markierung
312
1. Motoröl-Prüfschraube
2. Dichtung
1. Motoröl-Kontrollöffnung
21
1
1DX-9-G3.book 10 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
1
2
3
4
56
7
8
9
10
11
12
Dichtung einschrauben und anschlie-
ßend vorschriftsmäßig festziehen.
9. Den Motor starten und einige Minuten lang warmlaufen lassen. Den Motor
dann ausschalten und einige Minuten
warten, damit sich das Öl setzen kann.
Mit dem Öltankverschluss und dem
Messstab kontrollieren, ob der Motor-
ölstand korrekt ist.
Öl wechseln (mit/ohne Filterwechsel) 1. Das Fahrzeug auf ebenen Untergrund stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
4. Den Motorschutz abschrauben. 5. Den Deckel des Motoröltanks und den
Motoröl-Einfüllschraubverschluss ent-
fernen.
6. Die Motoröl-Ablassschrauben mit ihrer Dichtung herausdrehen, um das Mo- toröl aus dem Öltank und dem Kurbel-
gehäuse abzulassen.
7. Die Motorölfilter-Ablassschraube mit ihrer Dichtung herausdrehen und das
Öl aus dem Ölfiltereinsatz ablassen.
Anzugsmoment:
Motoröl-Prüfschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)

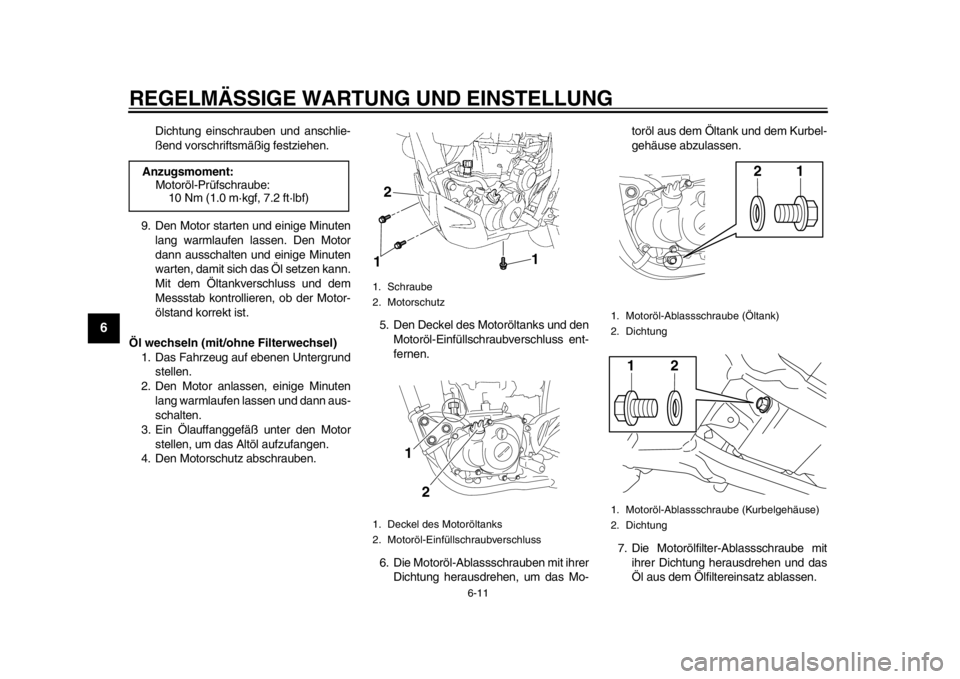

1. Schraube
2. Motorschutz
1. Deckel des Motoröltanks
2. Motoröl-Einfüllschraubverschluss2
1
1
1
2
1. Motoröl-Ablass schraube (Öltank)
2. Dichtung
1. Motoröl-Ablassschraube (Kurbelgehäuse)
2. Dichtung
21
21
1DX-9-G3.book 11 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
1
2
3
4
567
8
9
10
11
12
HINWEISDie Schritte 8–10 nur ausführen, wenn derÖlfiltereinsatz erneuert wird. 8. Den Ölfiltergehäusedeckel durch Ab- nehmen der Schrauben ausbauen. 9. Den Ölfiltereinsatz und die O-Ringe
herausnehmen und durch Neuteile er-
setzen. 10. Die Schrauben des Ölfiltergehäusede-
ckels anbringen und anschließend
vorschriftsmäßig festziehen.
HINWEISSicherstellen, dass die O-Ringe korrekt sit-zen.
11. Die Motoröl-Ablassschrauben mit ihrer neuen Dichtung einschrauben und an-
schließend vorschriftsmäßig festzie-
hen.
12. Die vorgeschriebene Menge des emp- fohlenen Öls einfüllen und dann den
Deckel des Motoröltanks und den Mo-
toröl-Einfüllschraubverschluss fest zu-
drehen.

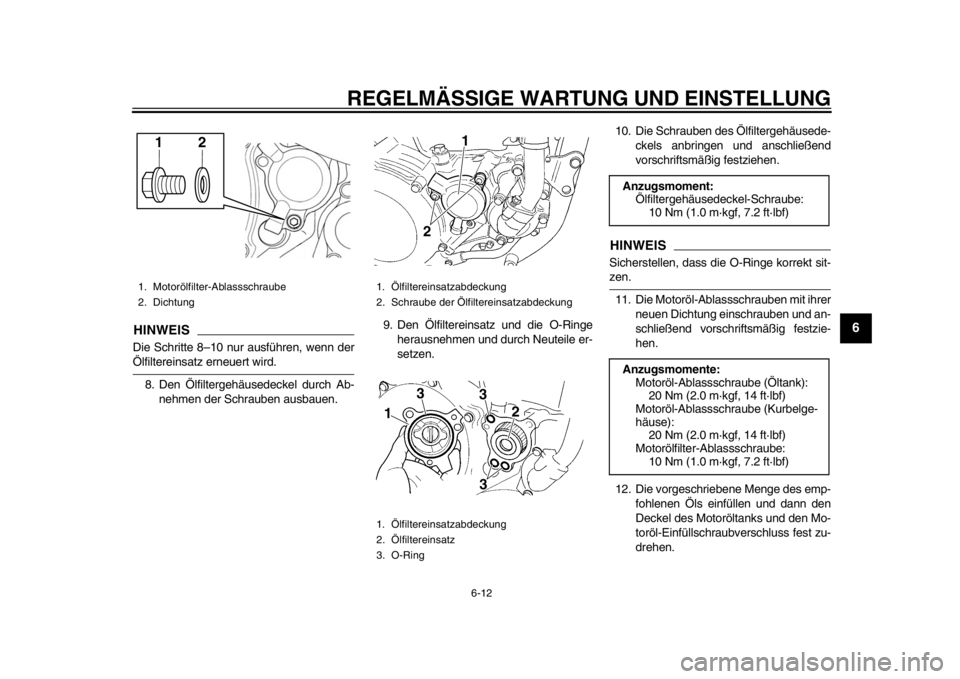

1. Motorölfilter-Ablassschraube
2. Dichtung
21
1. Ölfiltereinsatzabdeckung
2. Schraube der Ölfiltereinsatzabdeckung
1. Ölfiltereinsatzabdeckung
2. Ölfiltereinsatz
3. O-Ring
1
2
1 2
3
3
3
Anzugsmoment: Ölfiltergehäusedeckel-Schraube:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Anzugsmomente: Motoröl-Ablassschraube (Öltank):20 Nm (2.0 m·kgf, 14 ft·lbf)
Motoröl-Ablassschraube (Kurbelge-
häuse): 20 Nm (2.0 m·kgf, 14 ft·lbf)
Motorölfilter-Ablassschraube: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1DX-9-G3.book 12 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
1
2
3
4
56
7
8
9
10
11
12
HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-anlage abgekühlt sind.ACHTUNG
GCA11621

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
13. Den Motor anlassen und einige Minu- ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den Motor sofort ausschalten und die Ur-
sache feststellen.
14. Den Motor ausschalten und einige Mi- nuten warten, damit sich das Öl setzen
kann. Mit dem Ölt ankverschluss und
dem Messstab kontrollieren, ob der
Motorölstand korrekt ist.
15. Den Motorschutz festschrauben.
ACHTUNG
GCA11232
Nach dem Ölwechsel ist sicherzustellen,
dass der Öldruck wie unten beschrieben
überprüft wird.
Entlüftungsschraube lockern.

Den Motor starten und so lange im
Leerlauf laufen lassen, bis Öl aus-
tritt. Tritt nach einer Minute kein Öl
aus, den Motor sofort abstellen, um
Schäden zu vermeiden. In diesem
Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt reparieren
lassen.

Nach Prüfung des Öldrucks die Ent-
lüftungsschraube mit dem vorge-
schriebenen Anzugsmomentfestziehen.
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge: Ohne Ölfilterwechsel:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Mit Ölfilterwechsel: 1.00 L (1.06 US qt, 0.88 Imp.qt)Anzugsmoment: Motorschutzschraube:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)

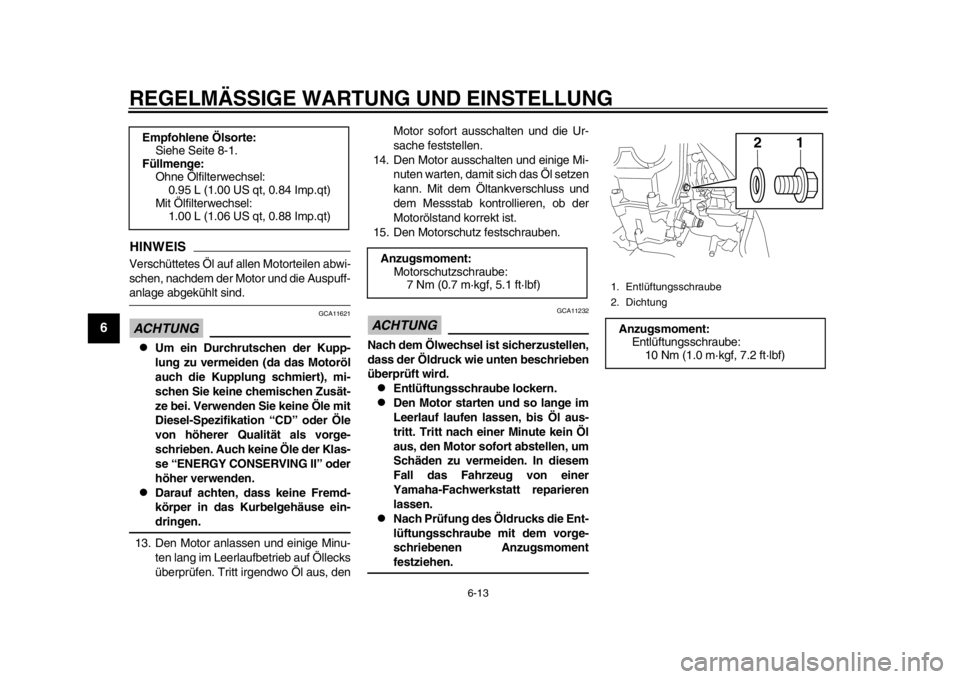

1. Entlüftungsschraube
2. DichtungAnzugsmoment: Entlüftungsschraube:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
21
