REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
1
2
3
4
567
8
9
10
11
12
GAU24351
Motorrad aufbockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten 1. Entweder hinten einen Motorrad-Mon- tageständer verwenden oder (falls
nicht zwei solcher Ständer zur Verfü-
gung stehen) einen Aufbockständer
aus dem Automobilfachhandel unter
den Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motor- rad-Montageständer vorn so abstüt-
zen, dass das Vorderrad sich frei
drehen lässt.
Hinterrad warten
Das Motorrad so abstü tzen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-
wenden oder zwei Aufbockständer unter den Hauptrahmen oder die Schwingenarme
stellen.
GAU24361
Vorderrad
GAU56321
Vorderrad ausbauen
WARNUNG
GWA10822
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit esnicht umfallen kann.
1. Die Gummikappe entfernen und dann die Vorderachs-Klemmschrauben und
die Achsmutter lösen.1. Vorderachs-Klemmschraube
2. Achsmutter
3. Gummikappe
23
1
1DX-9-G3.book 38 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-39
1
2
3
4
56
7
8
9
10
11
12
2. Das Vorderrad vom Boden abheben, dabei das Verfahren im vorherigen Ab-
schnitt “Motorrad aufbocken” beach-
ten.
3. Die Achsmutter abschrauben.
4. Die Radachse herausziehen.
5. Die Distanzstücke und das Rad her- ausnehmen. ACHTUNG: Wenn Rad
und Bremsscheibe ausgebaut sind,
auf keinen Fall die Bremse betäti-
gen, da sonst die Bremsbeläge an-
einandergedrückt werden.
[GCA11073]
Vorderrad einbauen 1. Die Distanzstücke in beide Seiten der Radnabe einsetzen. ACHTUNG:
Beim Einsetzen der Distanzstücke
darauf achten, dass sie auf der rich- tigen Seite eingesetzt wer-
den.
[GCA17701]
2. Das Rad zwischen die Gabelholme
heben.HINWEISZwischen den Bremsbelägen muss ein ge-
nügend großer Spalt für die Bremsscheibevorhanden sein.
3. Die Radachse von der rechten Seite her durchstecken.
4. Die Achsmutt er montieren.
5. Das Vorderrad absenken, so dass es Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
6. Die Achsmutter vorschriftsmäßig fest- ziehen.
7. Die vorderen Achs-Klemmschrauben vorschriftsmäßig festziehen und dann
die Gummikappe montieren.
8. Die Teleskopgabel mehrmals einfe- dern, um deren Funktion zu prüfen.
GAU25081
Hinterrad
GAU56691
Hinterrad ausbauen
WARNUNG
GWA10822
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit esnicht umfallen kann.
1. Die Achsmutter lösen.
2. Das Hinterrad entsprechend dem Ver- fahren auf Seite 6-38 anheben.
3. Die Achsmutter und die Unterlegschei- be entfernen.
1. Vorderachs-Klemmschraube
2. Radachse1
2
Anzugsmoment: Achsmutter:90 Nm (9.0 m·kgf, 65 ft·lbf)
Anzugsmoment: Vorderachs-Klemmschraube:
21 Nm (2.1 m·kgf, 15 ft·lbf)
1. Achsmutter
2. Unterlegscheibe1
2
1DX-9-G3.book 39 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-40
1
2
3
4
567
8
9
10
11
12
4. Die Kontermuttern auf beiden Seiten der Schwinge lockern.
5. Die Einstellschrauben des An- triebskettenspanners ganz in Richtung
(a) drehen.
6. Das Hinterrad nach vorn drücken und dann die Antriebskette vom Kettenrad
abnehmen.
HINWEISDie Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrenntwerden.
7. Den Bremssattel abstützen und dabei die Radachse herausziehen.
8. Die Kettenspanner, Distanzstücke und das Rad herausnehmen. ACHTUNG:
Wenn Rad und Bremsscheibe aus-
gebaut sind, auf keinen Fall die
Bremse betätigen, da sonst die
Bremsbeläge aneinandergedrückt
werden.
[GCA11073]
Hinterrad einbauen 1. Die Distanzstücke in beide Seiten der
Radnabe einsetzen. ACHTUNG:
Beim Einsetzen der Distanzstücke
darauf achten, dass sie auf der rich-
tigen Seite eingesetzt wer- den.
[GCA17701]
2. Rad, Kettenspanner und Bremssattel-
halterung einbauen, indem die Rad-
achse von der linken Seite her
eingesetzt wird.HINWEIS
Die Nase an der Bremssattelhalterung
muss in die Nut in der Schwinge ein-
greifen.

Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-gen genügend Platz vorhanden ist.
3. Die Antriebskette auf das Kettenrad einbauen.
4. Unterlegscheibe und Achsmutter an- bringen.
1. Einstellschraube des Antriebskettendurchhangs
2. Kontermutter
3. Bremssattel
1 2
3
(a)
1. Bremssattelhalterung
2. Arretierung
3. Aufnahmenut
1
2
3
1DX-9-G3.book 40 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-41
1
2
3
4
56
7
8
9
10
11
12
5. Das Hinterrad absenken, so dass es Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
6. Den Durchhang der Antriebskette ein- stellen. (Siehe Seite 6-27.)
7. Die Achsmutter und dann die Konter- muttern mit dem vorgeschriebenen
Drehmoment festziehen.
GAU25872
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftsto ff- oder Zündsystem
oder mangelnde Kompression zu Anlass-
problemen und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ- lich Zündflammen für
Warmwasserbereiter oder Öfen. Benzin
oder Benzindämpfe können sich leicht
entzünden oder explodieren und da-
durch schwere Augenverletzungen oder
Beschädigungen verursachen.
Anzugsmomente: Achsmutter:
125 Nm (12.5 m·kgf, 90 ft·lbf)
Kontermutter: 19 Nm (1.9 m·kgf, 14 ft·lbf)
1DX-9-G3.book 41 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-42
1
2
3
4
567
8
9
10
11
12
GAU53123

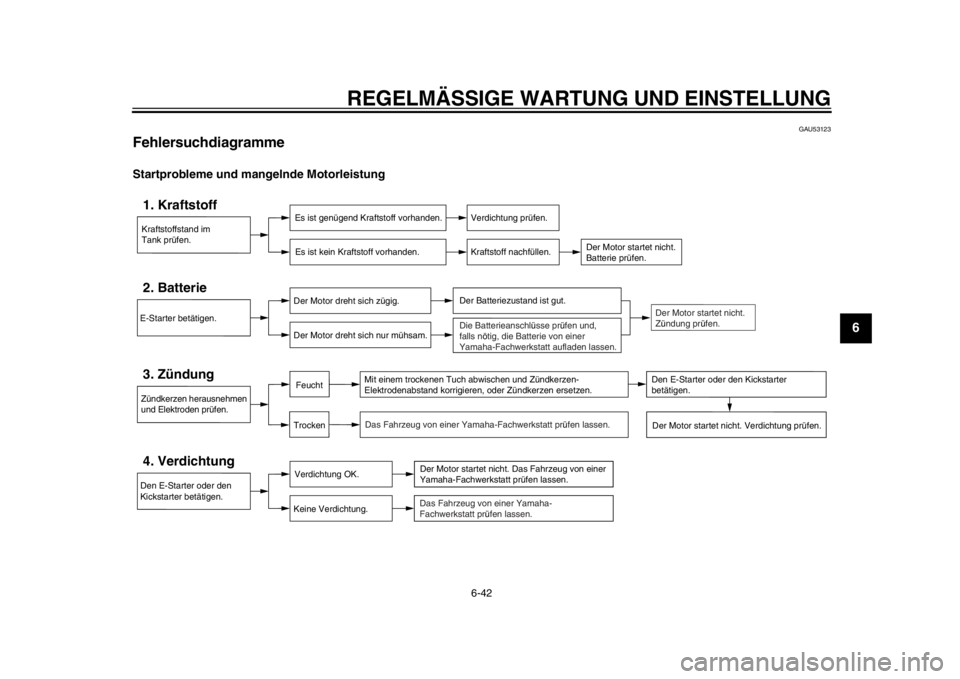

FehlersuchdiagrammeStartprobleme und mangelnde MotorleistungKraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Der Motor startet nicht. Verdichtung prüfen.
Trocken Feucht
Den E-Starter oder den Kickstarter
betätigen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschl
üsse pr
üfen und,
falls n
ötig, die Batterie von einer
Yamaha-Fachwerkstatt aufladen lassen. Der Motor startet nicht.
Z
ündung pr
üfen.
Den E-Starter oder den
Kickstarter betätigen.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht. Das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.Das Fahrzeug von einer Yamaha-
Fachwerkstatt pr
üfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt pr
üfen lassen.
1DX-9-G3.book 42 ページ ２０１４年２月２５日　火曜日　午後３時３１分

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-43
1
2
3
4
56
7
8
9
10
11
12
Motorüberhitzung
WARNUNG
GWAT1041

Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.

Einen dicken Lappen, wie z. B. ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen
den Uhrzeigersinn bis zum Anschlag drehen, damit der restlic he Druck entweichen kann. Wenn kein Zischen mehr zu ver-nehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so baldwie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK.
Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
1DX-9-G3.book 43 ページ ２０１４年２月２５日　火曜日　午後３時３１分

7-1
1
2
3
4
5
678
9
10
11
12
PFLEGE UND STILLLEGUNG DES MOTORRADS
GAU37834
Vorsicht bei MattfarbenACHTUNG
GCA15193
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe
Chemikalien oder Reinigungsmittel zum
Säubern dieser Bauteile benutzt, können
diese verkratzt oder beschädigt werden.
Auch Wachs sollte nicht auf mattfarbigeBauteile aufgetragen werden.
GAU26005
PflegeWährend die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht nur
eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser aus-
sehen, länger leben und optimale Leistun-
gen erbringen.
Vorbereitung für die Reinigung 1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Z ündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei- niger auf Dichtungen, Kettenräder, die
Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reinigung
ACHTUNG
GCA10773

Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als
vorgeschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem
Korrosionsschutz versehen.

Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die
Schalldämpfer beschädigen. Aus-
schließlich weiche, saubere Tücher
oder Schwämme mit Wasser ver-
wenden, um Plastikteile zu reinigen.
Wenn sich die Plastikteile mit Was-
ser allein nicht gründlich genug rei-
1DX-9-G3.book 1 ページ ２０１４年２月２５日　火曜日　午後３時３１分

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
1
2
3
4
5
67
8
9
10
11
12
nigen lassen, kann ein verdünntes,
mildes Reinigungsmittel zusam-
men mit Wasser verwendet werden.
Da Reinigungsmittel Plastikteile an-
greifen können, müssen alle Reste
des Reinigungsmittels mit sehr viel
Wasser abgespült werden.

Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühlflüs-
sigkeit, Batteriesäure.

Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.

Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld
liegenden Stelle der Windschutz-
scheibe testen, ob es Scheuerspu-
ren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, diemit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen, Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.
HINWEISIm Winter gestreutes
Salz kann noch bis in
den Frühling hinein auf Straßen vorhandensein.
1. Das Motorrad abkühlen lassen und dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10792]
2. Um Korrosion zu verhindern, ein Kor- rosionsschutzspray auf alle Metal-
loberflächen sprühen, einschließlich
verchromter und vernickelter Metal-
loberflächen.
Nach der Reinigung 1. Das Motorrad mit einem Leder oder ei- nem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver- chromten, Aluminium- und Edel-
stahl-Teilen, auch an der
Auspuffanlage, eine Chrompolitur.
(Sogar die temperaturbedingte Verfär-
1DX-9-G3.book 2 ページ ２０１４年２月２５日　火曜日　午後３時３１分
