2015 YAMAHA VXS Betriebsanleitungen (in German)

Betrieb des Wasserfahrzeugs
34

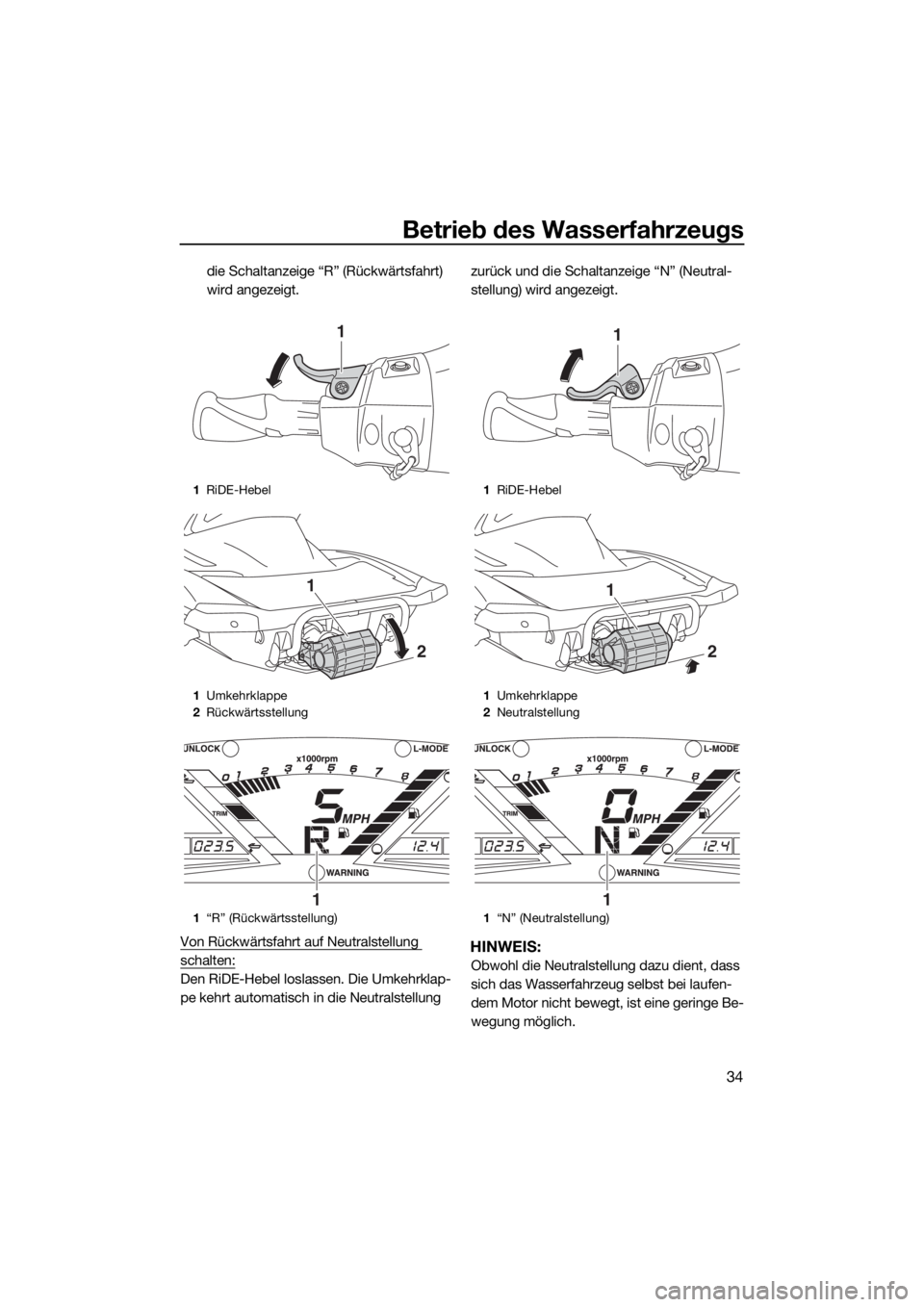

die Schaltanzeige “R” (Rückwärtsfahrt)
wird angezeigt.
Von Rückwärtsfahrt auf Neutralstellung
schalten:
Den RiDE-Hebel loslassen. Die Umkehrklap-
pe kehrt automatisch in die Neutralstellung zurück und die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS:
Obwohl die Neutralstellung dazu dient, dass
sich das Wasserfahrzeug selbst bei laufen-
dem Motor nicht bewegt, ist eine geringe Be-
wegung möglich.
1RiDE-Hebel
1Umkehrklappe
2Rückwärtsstellung
1“R” (Rückwärtsstellung)
1
1
2
1
1RiDE-Hebel
1Umkehrklappe
2Neutralstellung
1“N” (Neutralstellung)
1
1
2
1
UF2W70G0.book Page 34 Tuesday, December 8, 2015 1:18 PM

Betrieb des Wasserfahrzeugs
35

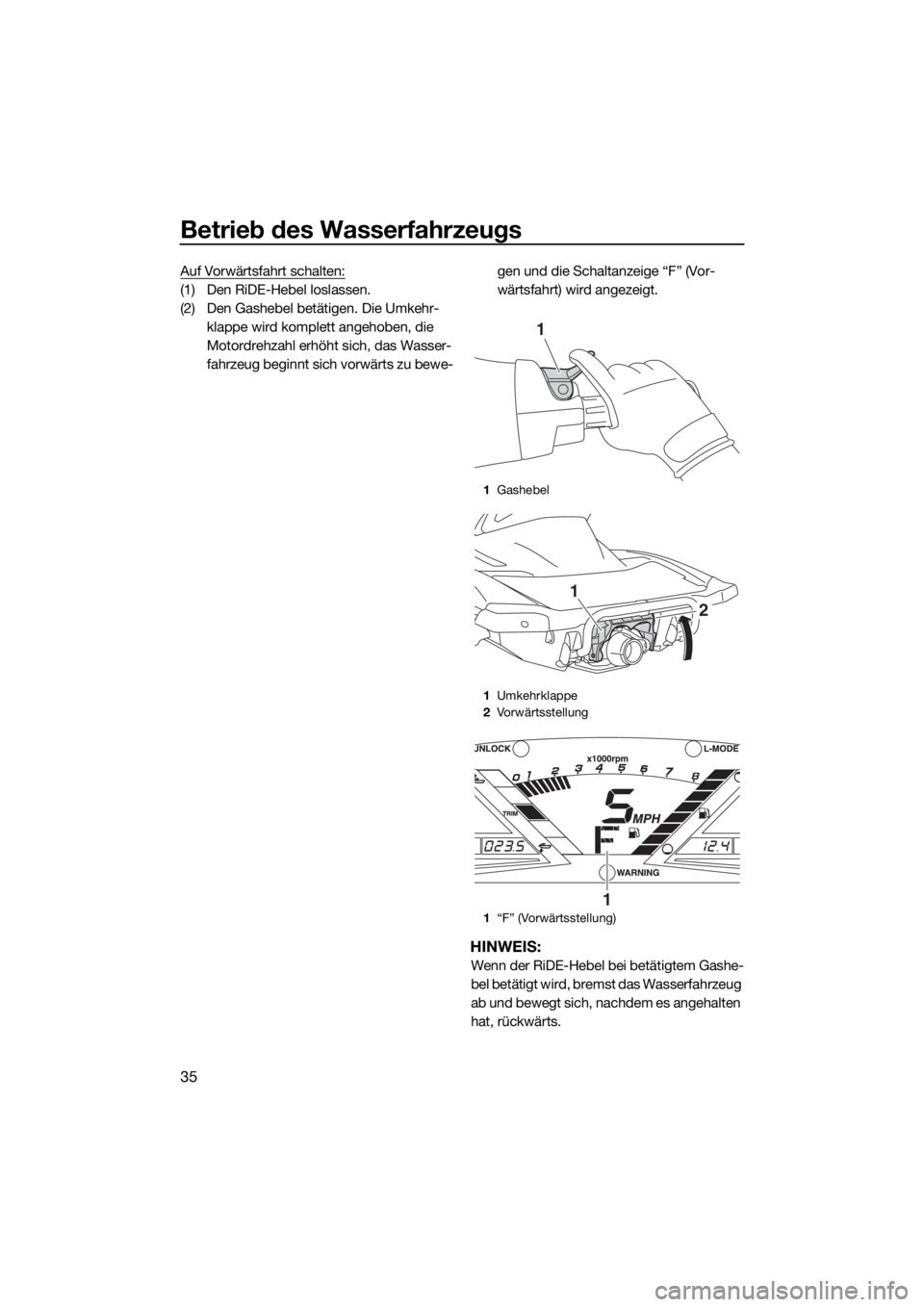

Auf Vorwärtsfahrt schalten:
(1) Den RiDE-Hebel loslassen.
(2) Den Gashebel betätigen. Die Umkehr-
klappe wird komplett angehoben, die
Motordrehzahl erhöht sich, das Wasser-
fahrzeug beginnt sich vorwärts zu bewe-gen und die Schaltanzeige “F” (Vor-
wärtsfahrt) wird angezeigt.
HINWEIS:
Wenn der RiDE-Hebel bei betätigtem Gashe-
bel betätigt wird, bremst das Wasserfahrzeug
ab und bewegt sich, nachdem es angehalten
hat, rückwärts.
1Gashebel
1Umkehrklappe
2Vorwärtsstellung
1“F” (Vorwärtsstellung)
1
1
2
1
UF2W70G0.book Page 35 Tuesday, December 8, 2015 1:18 PM

Betrieb des Wasserfahrzeugs
36

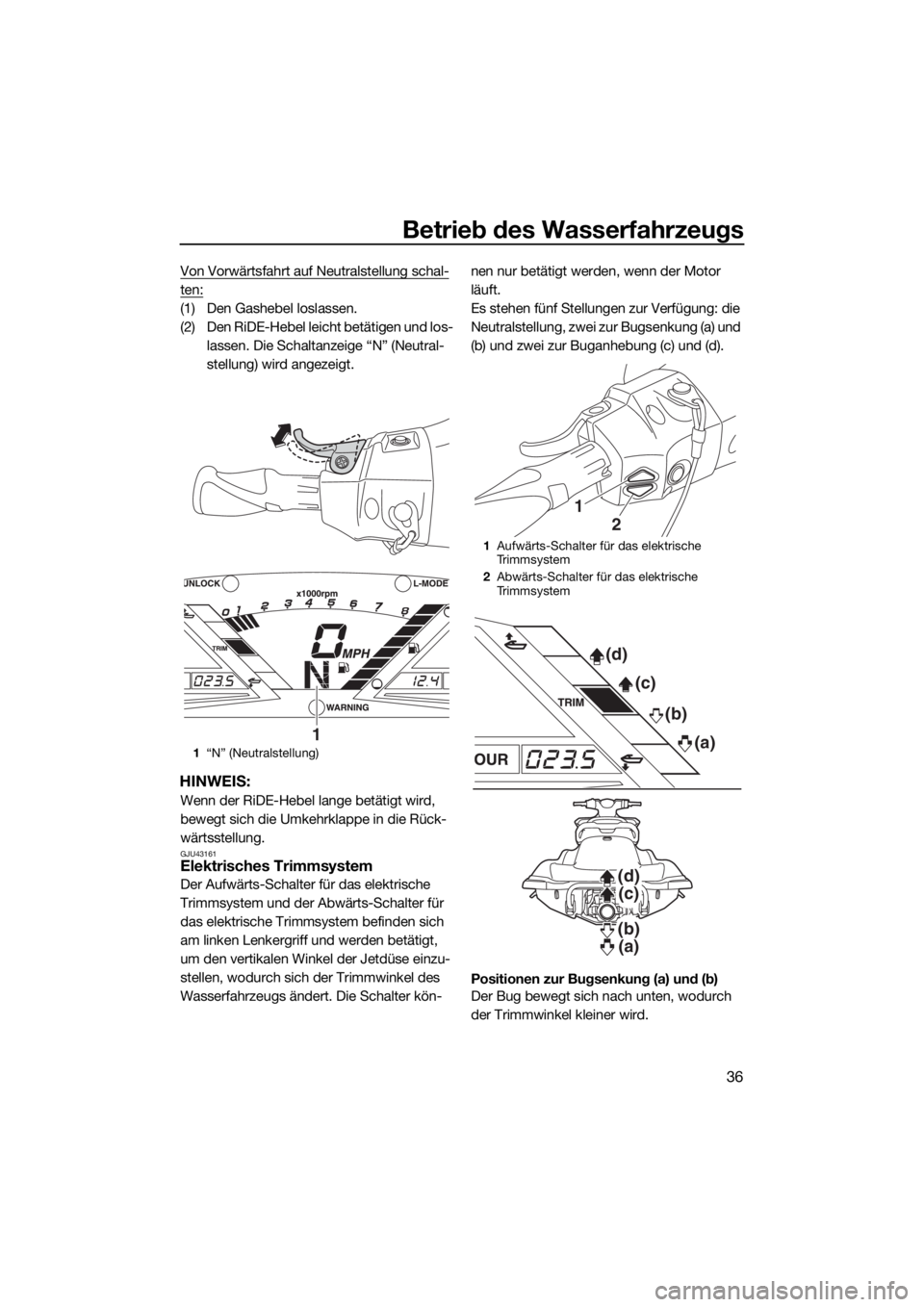

Von Vorwärtsfahrt auf Neutralstellung schal-
ten:
(1) Den Gashebel loslassen.
(2) Den RiDE-Hebel leicht betätigen und los-
lassen. Die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS:
Wenn der RiDE-Hebel lange betätigt wird,
bewegt sich die Umkehrklappe in die Rück-
wärtsstellung.
GJU43161Elektrisches Trimmsystem
Der Aufwärts-Schalter für das elektrische
Trimmsystem und der Abwärts-Schalter für
das elektrische Trimmsystem befinden sich
am linken Lenkergriff und werden betätigt,
um den vertikalen Winkel der Jetdüse einzu-
stellen, wodurch sich der Trimmwinkel des
Wasserfahrzeugs ändert. Die Schalter kön-nen nur betätigt werden, wenn der Motor
läuft.
Es stehen fünf Stellungen zur Verfügung: die
Neutralstellung, zwei zur Bugsenkung (a) und
(b) und zwei zur Buganhebung (c) und (d).
Positionen zur Bugsenkung (a) und (b)
Der Bug bewegt sich nach unten, wodurch
der Trimmwinkel kleiner wird.
1“N” (Neutralstellung)
1
1Aufwärts-Schalter für das elektrische
Trimmsystem
2Abwärts-Schalter für das elektrische
Trimmsystem
1
2
(d)
(c)
(b)
(a)
(d)
(c)
(b)
(a)
UF2W70G0.book Page 36 Tuesday, December 8, 2015 1:18 PM

Betrieb des Wasserfahrzeugs
37
Die vertikale Bewegung des Bugs wird ver-
mindert, und das Wasserfahrzeug kommt
beim Beschleunigen schneller ins Gleiten.
Positionen zur Buganhebung (c) und (d)
Der Bug bewegt sich nach oben, wodurch
der Trimmwinkel größer wird.
Der Wasserwiderstand ist geringer, wodurch
die Geradeaus-Beschleunigung verbessert
wird.
HINWEIS:
Das Fahrverhalten des Wasserfahrzeugs än-
dert sich entsprechend dem Trimmwinkel
und den Betriebsbedingungen.
Trimmwinkel ändern:
(1) Wenn sich die Umkehrklappe in Neutral-
stellung befindet, den Gashebel leicht
betätigen, um das Wasserfahrzeug vor-
wärts zu bewegen.
(2) Den Aufwärts-Schalter des elektrischen
Trimmsystems oder den Abwärts-Schal-
ter des elektrischen Trimmsystems drü-cken, um den gewünschten Trimmwinkel
einzustellen.
HINWEIS:
Wenn die Umkehrklappe in die Neutralstel-
lung oder auf Rückwärtsfahrt bewegt wird,
kehrt die Jetdüse automatisch in die Neut-
ralstellung zurück. Wenn die Umkehrklap-
pe auf Vorwärtsfahrt bewegt wird, wech-
selt die Jetdüse automatisch auf den
eingestellten Trimmwinkel.
Wenn der Motor ausgeschaltet wird, kehrt
die Jetdüse in die Neutralstellung zurück.
(d)
(c)
(b)N
(a)
1Aufwärts-Schalter für das elektrische
Trimmsystem
2Abwärts-Schalter für das elektrische
Trimmsystem
1
2
UF2W70G0.book Page 37 Tuesday, December 8, 2015 1:18 PM

Betrieb des Wasserfahrzeugs
38
GJU40001
Betriebsarten des
Wasserfahrzeugs
GJU36787Niedrigdrehzahl-Betriebsart

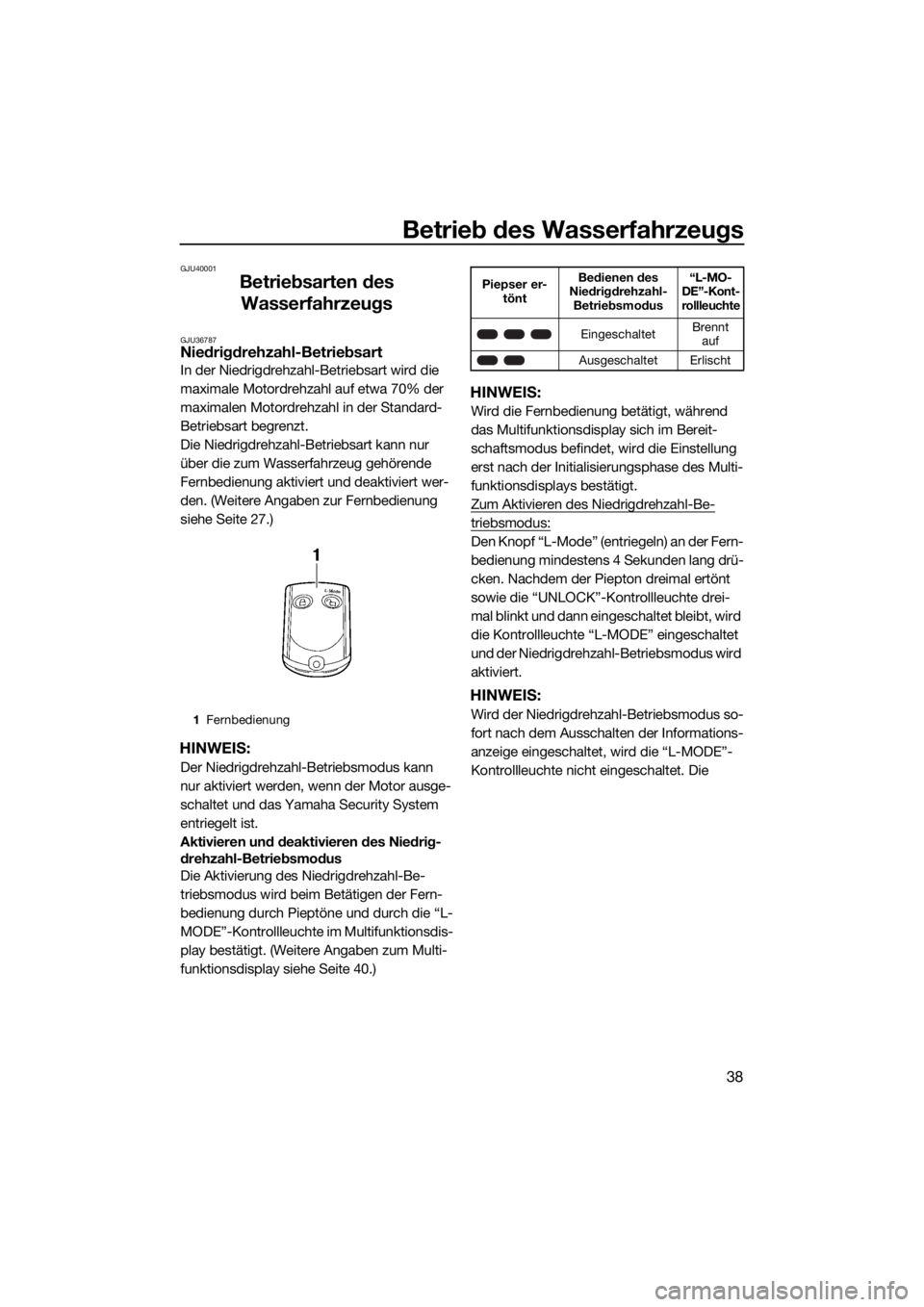

In der Niedrigdrehzahl-Betriebsart wird die
maximale Motordrehzahl auf etwa 70% der
maximalen Motordrehzahl in der Standard-
Betriebsart begrenzt.
Die Niedrigdrehzahl-Betriebsart kann nur
über die zum Wasserfahrzeug gehörende
Fernbedienung aktiviert und deaktiviert wer-
den. (Weitere Angaben zur Fernbedienung
siehe Seite 27.)
HINWEIS:
Der Niedrigdrehzahl-Betriebsmodus kann
nur aktiviert werden, wenn der Motor ausge-
schaltet und das Yamaha Security System
entriegelt ist.
Aktivieren und deaktivieren des Niedrig-
drehzahl-Betriebsmodus
Die Aktivierung des Niedrigdrehzahl-Be-
triebsmodus wird beim Betätigen der Fern-
bedienung durch Pieptöne und durch die “L-
MODE”-Kontrollleuchte im Multifunktionsdis-
play bestätigt. (Weitere Angaben zum Multi-
funktionsdisplay siehe Seite 40.)
HINWEIS:
Wird die Fernbedienung betätigt, während
das Multifunktionsdisplay sich im Bereit-
schaftsmodus befindet, wird die Einstellung
erst nach der Initialisierungsphase des Multi-
funktionsdisplays bestätigt.
Zum Aktivieren des Niedrigdrehzahl-Be-
triebsmodus:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung mindestens 4 Sekunden lang drü-
cken. Nachdem der Piepton dreimal ertönt
sowie die “UNLOCK”-Kontrollleuchte drei-
mal blinkt und dann eingeschaltet bleibt, wird
die Kontrollleuchte “L-MODE” eingeschaltet
und der Niedrigdrehzahl-Betriebsmodus wird
aktiviert.
HINWEIS:
Wird der Niedrigdrehzahl-Betriebsmodus so-
fort nach dem Ausschalten der Informations-
anzeige eingeschaltet, wird die “L-MODE”-
Kontrollleuchte nicht eingeschaltet. Die 1Fernbedienung
Piepser er-
töntBedienen des
Niedrigdrehzahl-
Betriebsmodus“L-MO-
DE”-Kont-
rollleuchte
EingeschaltetBrennt
auf
Ausgeschaltet Erlischt
UF2W70G0.book Page 38 Tuesday, December 8, 2015 1:18 PM

Betrieb des Wasserfahrzeugs
39
“L-MODE”-Kontrollleuchte wird beim Starten
des Motors eingeschaltet.

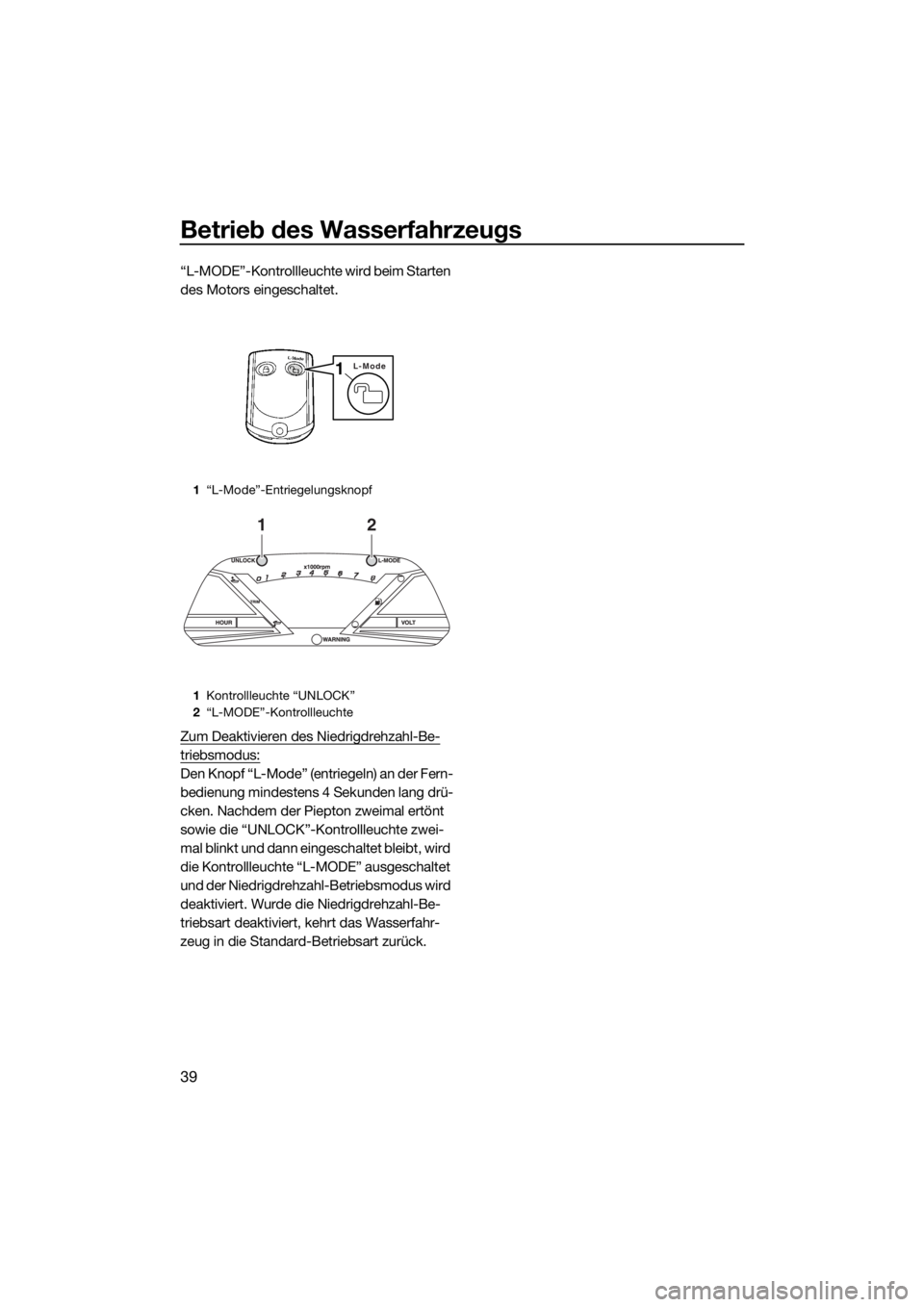

Zum Deaktivieren des Niedrigdrehzahl-Be-
triebsmodus:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung mindestens 4 Sekunden lang drü-
cken. Nachdem der Piepton zweimal ertönt
sowie die “UNLOCK”-Kontrollleuchte zwei-
mal blinkt und dann eingeschaltet bleibt, wird
die Kontrollleuchte “L-MODE” ausgeschaltet
und der Niedrigdrehzahl-Betriebsmodus wird
deaktiviert. Wurde die Niedrigdrehzahl-Be-
triebsart deaktiviert, kehrt das Wasserfahr-
zeug in die Standard-Betriebsart zurück.
1“L-Mode”-Entriegelungsknopf
1Kontrollleuchte “UNLOCK”
2“L-MODE”-Kontrollleuchte
L-Mode1
12
UF2W70G0.book Page 39 Tuesday, December 8, 2015 1:18 PM

Bedienung der Instrumente
40
GJU43760

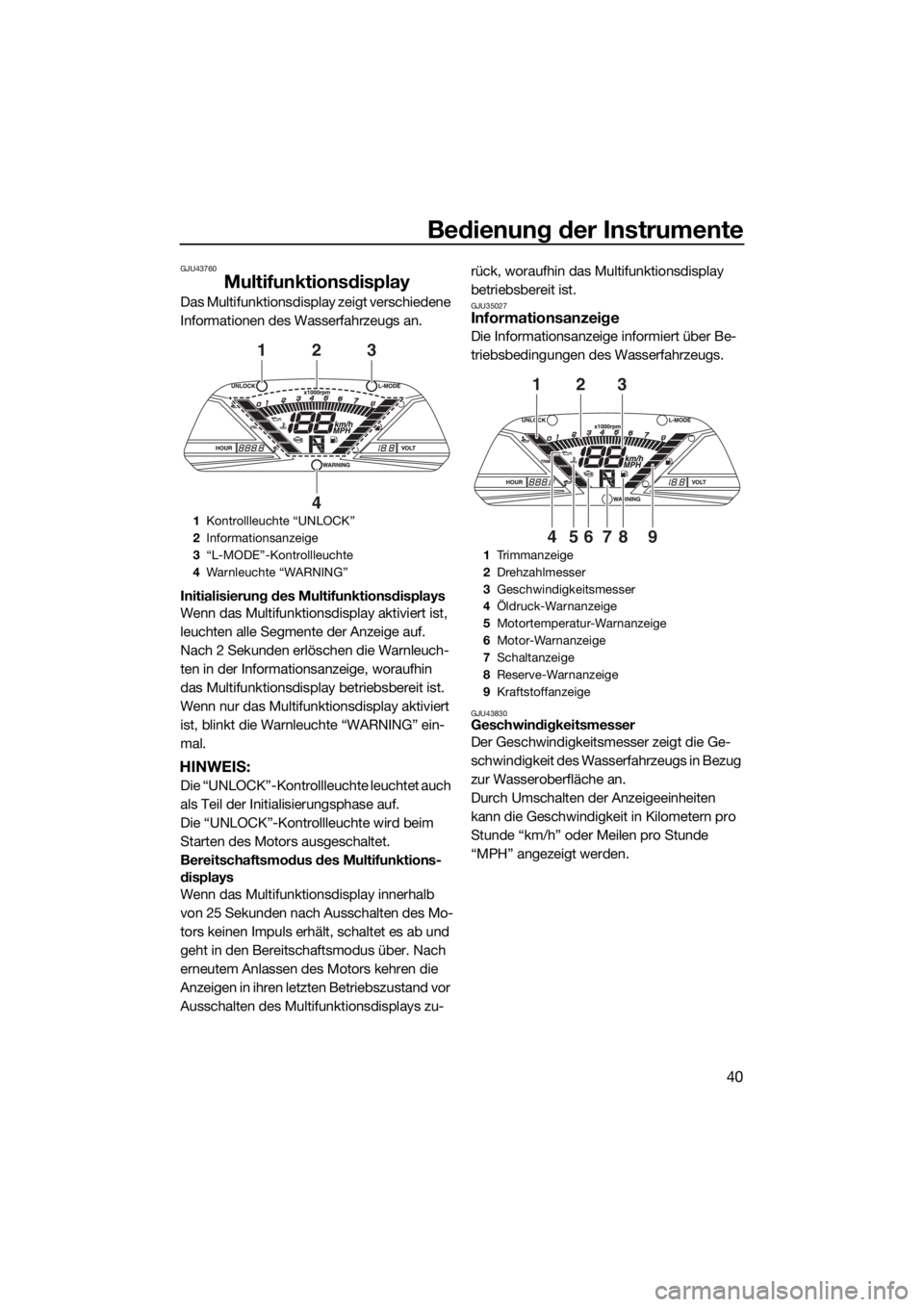

Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Initialisierung des Multifunktionsdisplays
Wenn das Multifunktionsdisplay aktiviert ist,
leuchten alle Segmente der Anzeige auf.
Nach 2 Sekunden erlöschen die Warnleuch-
ten in der Informationsanzeige, woraufhin
das Multifunktionsdisplay betriebsbereit ist.
Wenn nur das Multifunktionsdisplay aktiviert
ist, blinkt die Warnleuchte “WARNING” ein-
mal.
HINWEIS:
Die “UNLOCK”-Kontrollleuchte leuchtet auch
als Teil der Initialisierungsphase auf.
Die “UNLOCK”-Kontrollleuchte wird beim
Starten des Motors ausgeschaltet.
Bereitschaftsmodus des Multifunktions-
displays
Wenn das Multifunktionsdisplay innerhalb
von 25 Sekunden nach Ausschalten des Mo-
tors keinen Impuls erhält, schaltet es ab und
geht in den Bereitschaftsmodus über. Nach
erneutem Anlassen des Motors kehren die
Anzeigen in ihren letzten Betriebszustand vor
Ausschalten des Multifunktionsdisplays zu-rück, woraufhin das Multifunktionsdisplay
betriebsbereit ist.
GJU35027Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU43830Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs in Bezug
zur Wasseroberfläche an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
Stunde “km/h” oder Meilen pro Stunde
“MPH” angezeigt werden.
1Kontrollleuchte “UNLOCK”
2Informationsanzeige
3“L-MODE”-Kontrollleuchte
4Warnleuchte “WARNING”
123
4
1Tr i m m a n z e i g e
2Drehzahlmesser
3Geschwindigkeitsmesser
4Öldruck-Warnanzeige
5Motortemperatur-Warnanzeige
6Motor-Warnanzeige
7Schaltanzeige
8Reserve-Warnanzeige
9Kraftstoffanzeige
213
456879
UF2W70G0.book Page 40 Tuesday, December 8, 2015 1:18 PM

Bedienung der Instrumente
41

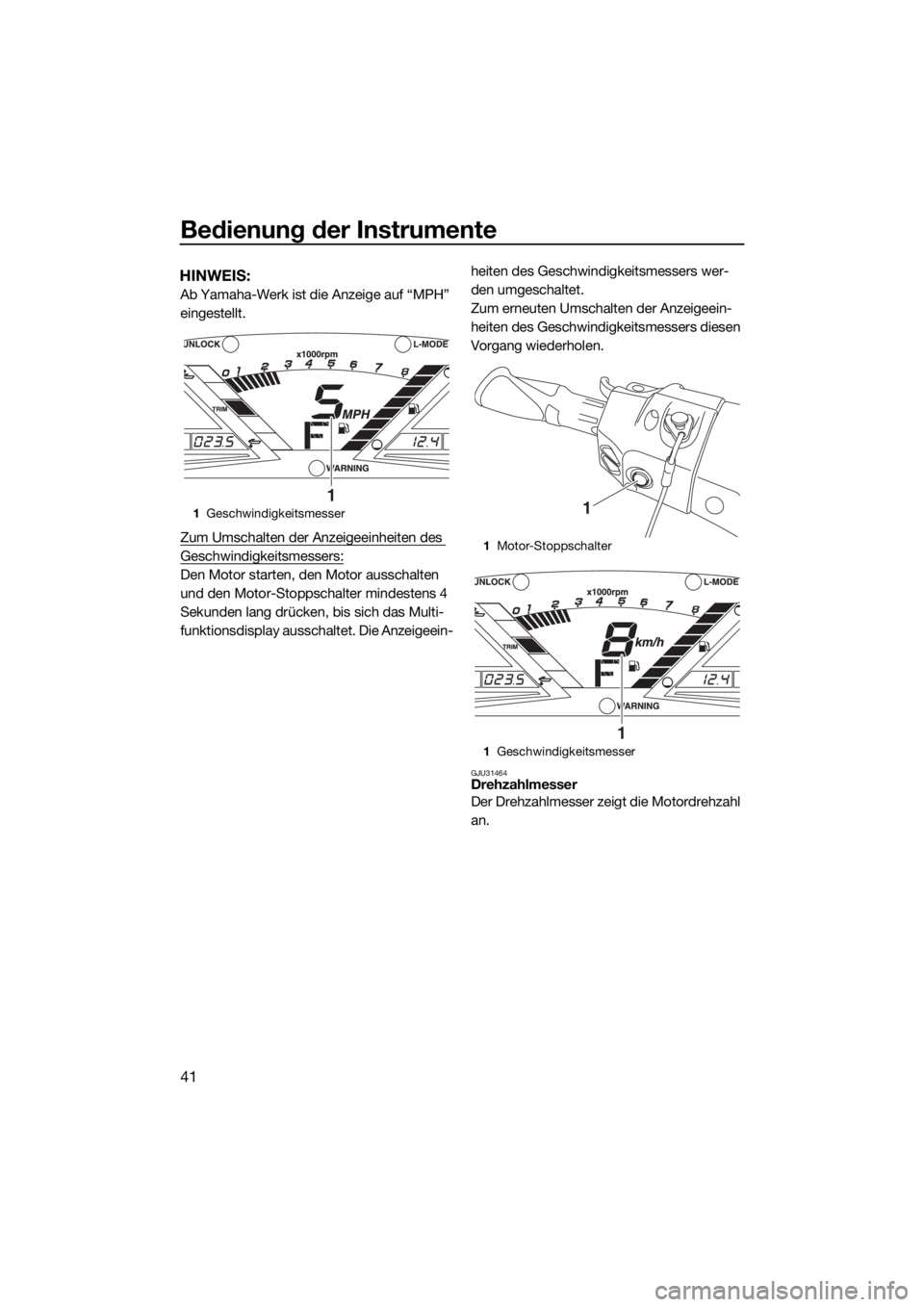

HINWEIS:
Ab Yamaha-Werk ist die Anzeige auf “MPH”
eingestellt.
Zum Umschalten der Anzeigeeinheiten des
Geschwindigkeitsmessers:
Den Motor starten, den Motor ausschalten
und den Motor-Stoppschalter mindestens 4
Sekunden lang drücken, bis sich das Multi-
funktionsdisplay ausschaltet. Die Anzeigeein-heiten des Geschwindigkeitsmessers wer-
den umgeschaltet.
Zum erneuten Umschalten der Anzeigeein-
heiten des Geschwindigkeitsmessers diesen
Vorgang wiederholen.
GJU31464Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
an.
1Geschwindigkeitsmesser
1
1Motor-Stoppschalter
1Geschwindigkeitsmesser
1
1
