Fehlerbeseitigung
98
GJU34625
NotmaßnahmenGJU34635Jeteinlass und Flügelrad reinigen
WARNUNG
GWJ00783
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst.
ACHTUNG: Falls Algen oder andere Ge-
genstände den Jeteinlass zusetzen, den
Motor nicht über dem Langsamstlauf be-
treiben, bis der Einlass wieder befreit ist.

[GCJ00654]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Flügelrad kontrollieren. Den Motor stets ausschalten, bevor das
Wasserfahrzeug an Land gezogen wird.

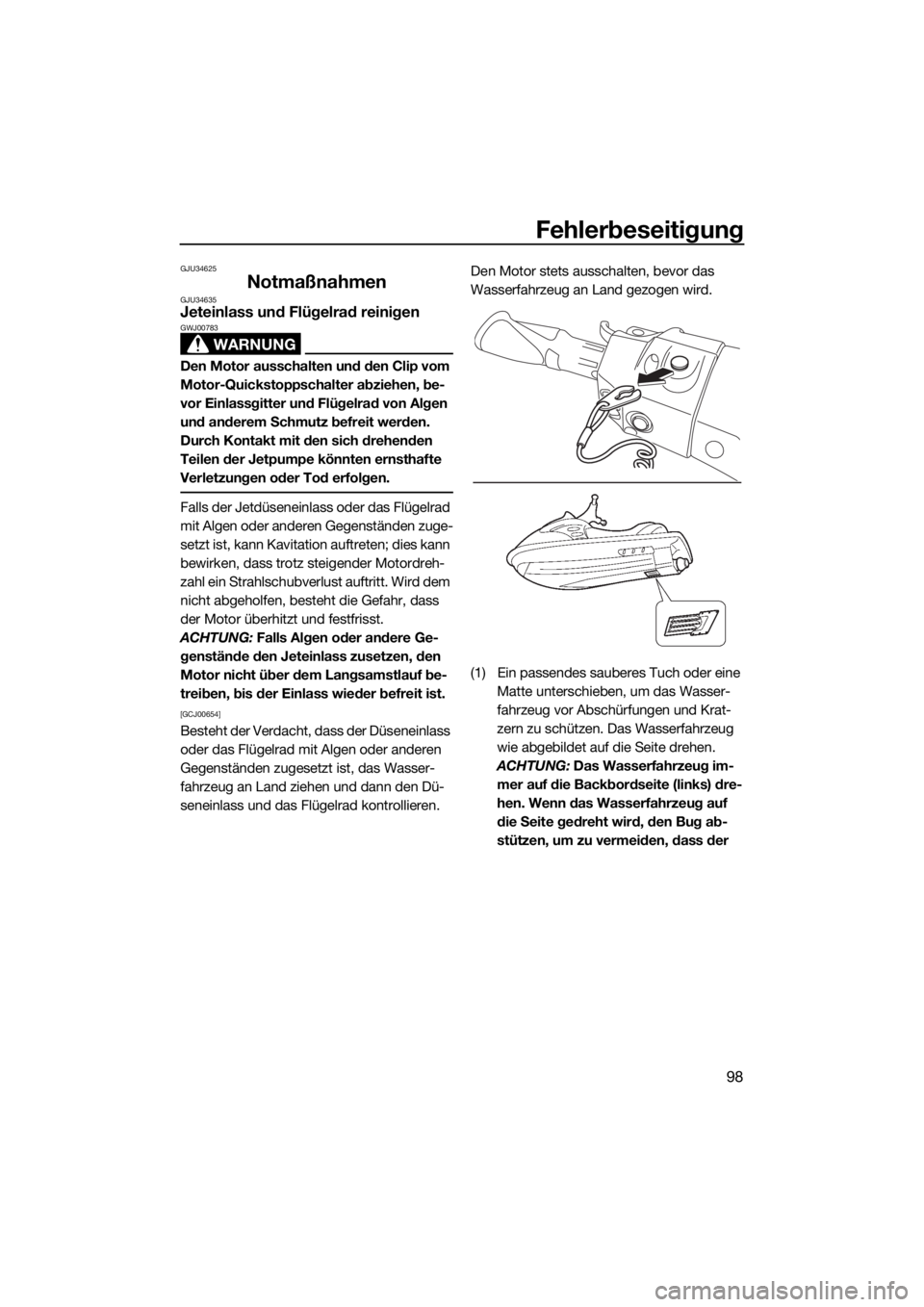

(1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Das Wasserfahrzeug im-
mer auf die Backbordseite (links) dre-
hen. Wenn das Wasserfahrzeug auf
die Seite gedreht wird, den Bug ab-
stützen, um zu vermeiden, dass der
UF2W70G0.book Page 98 Tuesday, December 8, 2015 1:18 PM

Fehlerbeseitigung
99
Lenker verbogen oder beschädigt
wird.
[GCJ00662]
(2) Alle Algen oder Verschmutzungen um
Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU43471Umkehrklappe anheben
Wenn die Umkehrklappe bei einer Fehlfunkti-
on des RiDE-Systems in abgesenkter Stel-
lung bleibt, kann sich das Wasserfahrzeug
nicht vorwärts bewegen.
Nach dem Anheben der Umkehrklappe, da-
mit Vorwärtsfahrt des Wasserfahrzeugs mög-
lich ist, das Wasserfahrzeug sofort an Land
bringen und von einem Yamaha-Händler
kontrollieren lassen.
Zum Anheben der Umkehrklappe:
(1) Den Motor ausschalten und den Clip
vom Motor-Quickstoppschalter lösen.
(2) Ins Wasser steigen und zum Heck des
Wasserfahrzeugs rücken.
(3) Das Schaltstangen-Verbindungsstück in
Richtung Bug schieben, und dann das Schaltstangen-Verbindungsstück vom
Kugelgelenk lösen.
(4) Die Umkehrklappe in die Vorwärtsstel-
lung heben.
HINWEIS:
Während die Schaltstange gelöst ist, be-
wegt sich die Umkehrklappe nicht in die
Neutralstellung oder Rückwärtsstellung,
auch wenn der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel betätigt wird, wäh-
rend die Schaltstange gelöst ist, bewegt
sich das Wasserfahrzeug vorwärts.
GJU34642Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.

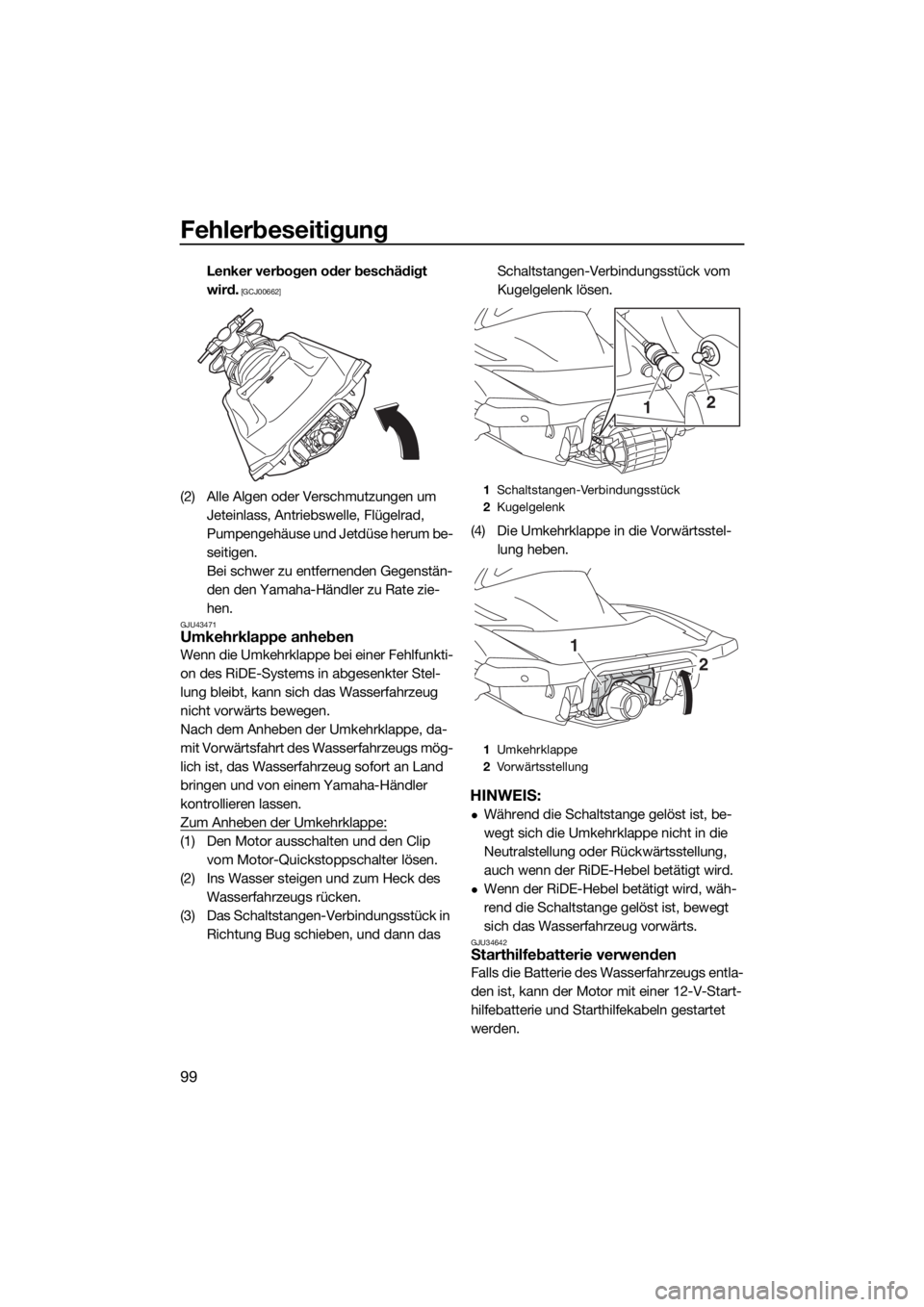

1Schaltstangen-Verbindungsstück
2Kugelgelenk
1Umkehrklappe
2Vorwärtsstellung
12
1
2
UF2W70G0.book Page 99 Tuesday, December 8, 2015 1:18 PM

Fehlerbeseitigung
100
GJU34664Starthilfekabel anschließen
WARNUNG
GWJ01251
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol
der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska-
bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi-
nuskabels (–) an eine Motor-Montageöse
anschließen.
(4) Den Motor starten und dann die Starthil-
fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum Starten des Motors siehe Seite 29.)
GJU44050Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Die Sitze und das abnehmbare wasser-
dichte Ablagefach demontieren. (De-
montage und Montage der Sitze siehe
Seite 46, weitere Angaben zum abnehm-
baren wasserdichten Ablagefach siehe
Seite 51.)
1Plus-Starthilfekabel (+)
2Starthilfebatterie
3Minus-Starthilfekabel (–)
4Motorheberschlaufe
3
421
1Funktionsfähige Sicherung
2Durchgebrannte Sicherung
1Funktionsfähige Sicherung
2Durchgebrannte Sicherung
2 1
2 1
UF2W70G0.book Page 100 Tuesday, December 8, 2015 1:18 PM

Fehlerbeseitigung
101
(2) Die Nase an jeder Verriegelung gedrückt
halten und die Verriegelungen dabei
nach außen schieben.
(3) Den Schaltkastendeckel vom Schaltkas-
ten abnehmen und unter dem Deckbal-
ken in Richtung Heck schieben.
ACHTUNG: Den Schaltkastendeckel
nicht mit Gewalt vom Wasserfahrzeug
entfernen. Andernfalls können der
Schaltkastendeckel, die elektrische
Anlage und der Motor beschädigt
werden.
[GCJ02610]
(4) Beide Seiten der Sicherungskastenab-
deckung nach innen gedrückt halten, die Abdeckung dabei in Richtung Bug zie-
hen und dann abnehmen.
(5) Beim Ersetzen der SCU-Sicherung die
Schrauben lösen und dann die Siche-
rung ausbauen. Die Ersatzsicherung ein-
bauen und dann die Schrauben anzie-
hen.
(6) Beim Ersetzen von anderen Sicherungen
als der SCU-Sicherung die Sicherung mit
dem Sicherungszieher ausbauen. Eine
Ersatzsicherung mit der richtigen Am-
1Ver rie g e l t
2Nase
1Schaltkastenabdeckung
1
2
1

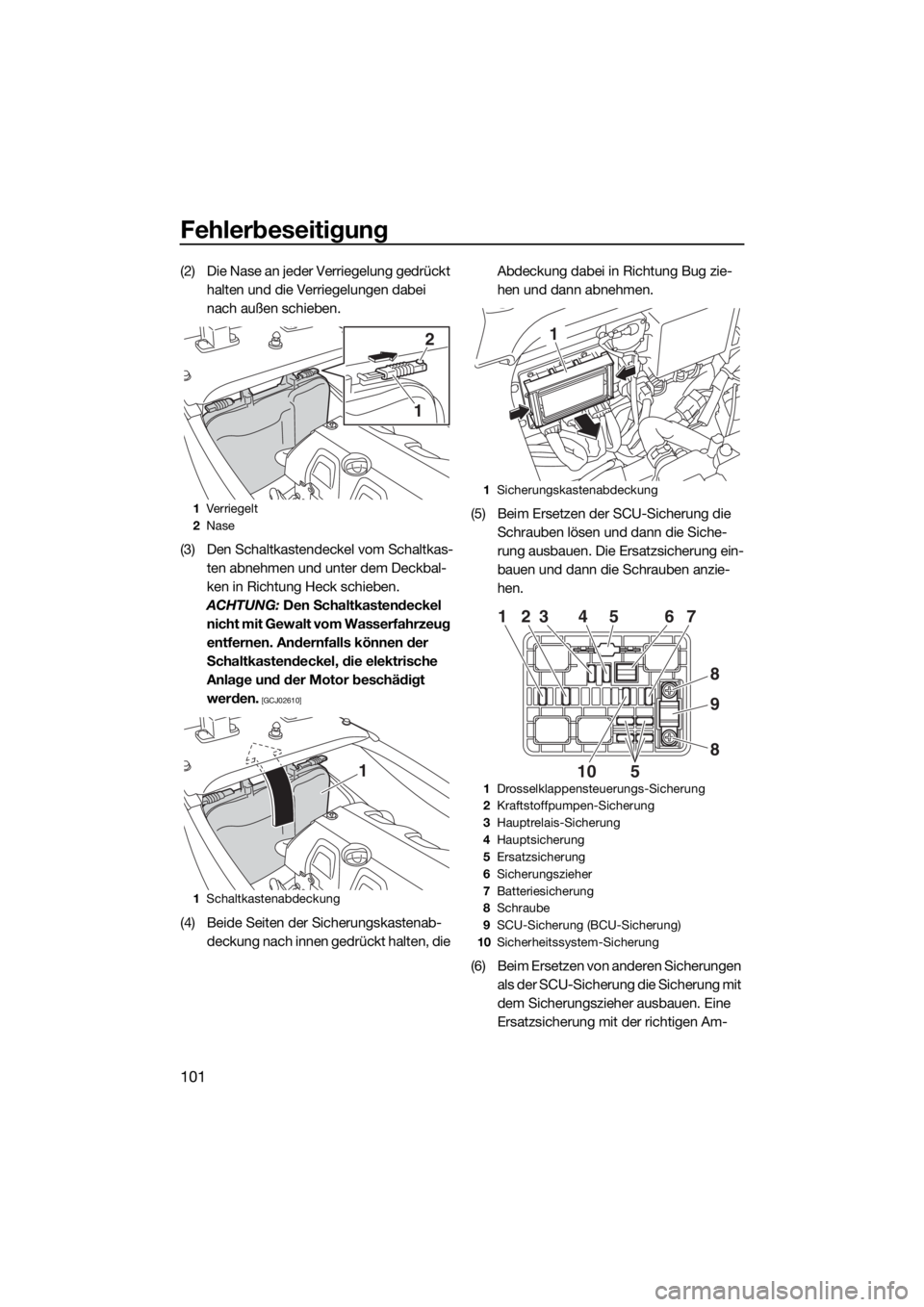

1Sicherungskastenabdeckung
1Drosselklappensteuerungs-Sicherung
2Kraftstoffpumpen-Sicherung
3Hauptrelais-Sicherung
4Hauptsicherung
5Ersatzsicherung
6Sicherungszieher
7Batteriesicherung
8Schraube
9SCU-Sicherung (BCU-Sicherung)
10Sicherheitssystem-Sicherung
1
1
5 23 4 5 6 7
8
9
8
10
UF2W70G0.book Page 101 Tuesday, December 8, 2015 1:18 PM

Fehlerbeseitigung
102
perezahl einbauen. WARNUNG! Keine
Sicherungen mit einer anderen als der
empfohlenen Stromstärke verwen-
den. Die Verwendung einer Sicherung
der falschen Stromstärke kann die
Bordelektrik wesentlich beschädigen
und einen Brand verursachen.
[GWJ00803]
(7) Die Sicherungskastenabdeckung sicher
an ihre ursprüngliche Position montieren.
(8) Den Schaltkastendeckel sicher an seine
ursprüngliche Position montieren.
(9) Die Verriegelungen in ihre ursprünglichen
Positionen schieben, bis der Schaltkas-
tendeckel sicher einrastet.
(10) Das wasserdichte abnehmbare Ablage-
fach und die Sitze sicher an ihrer ur-
sprünglichen Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34716Wasserfahrzeug abschleppen
WARNUNG
GWJ00812
Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könnten.
Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse
des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len-
ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen Sicherungs-Amperezahl:
Drosselklappensteuerungs-Siche-
rung:
10 A
Kraftstoffpumpen-Sicherung:
10 A
Hauptrelais-Sicherung:
10 A
Hauptsicherung:
20 A
Batteriesicherung:
30 A
SCU-Sicherung:
50 A
Sicherheitssystem-Sicherung:
3 A

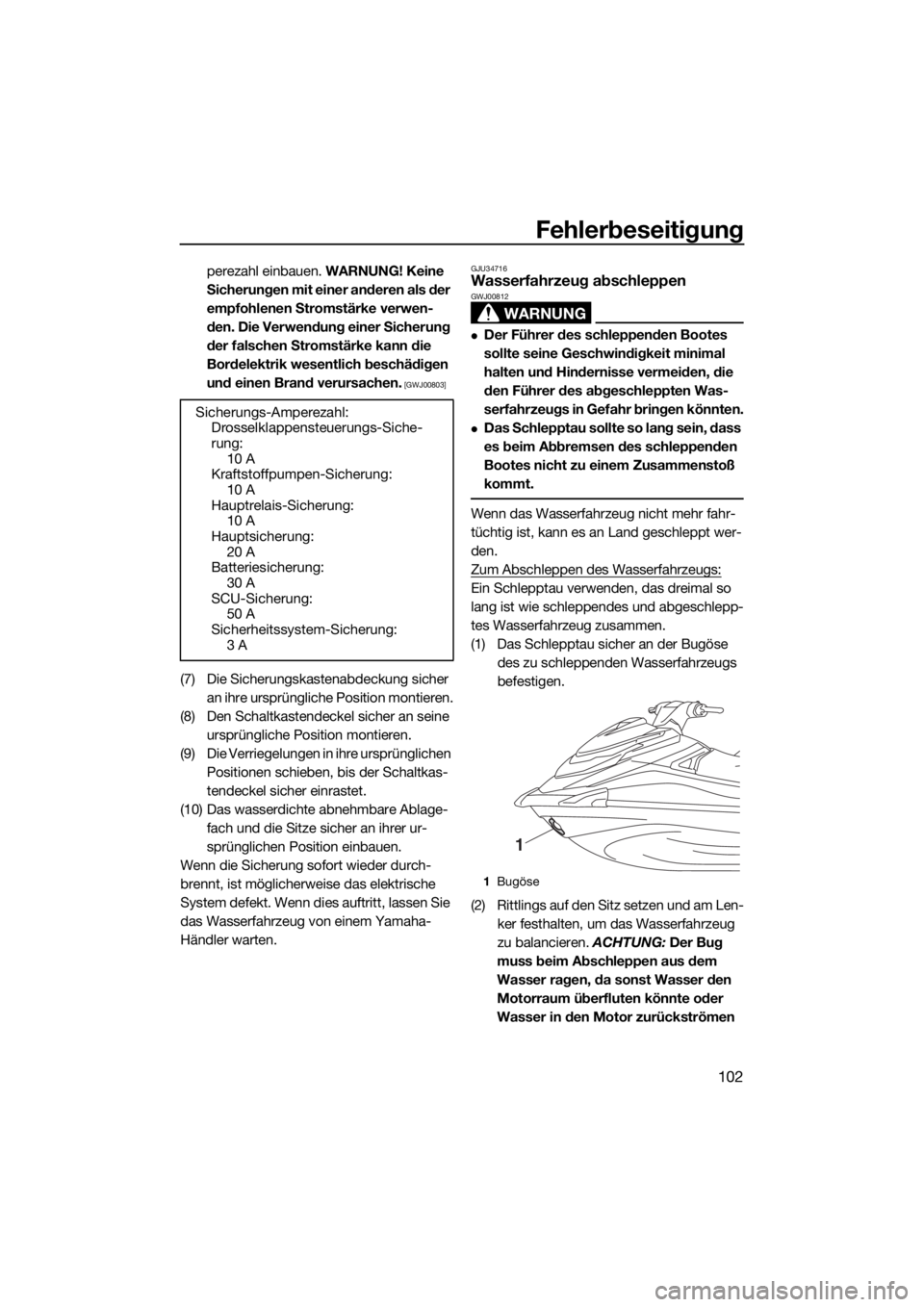

1Bugöse
1
UF2W70G0.book Page 102 Tuesday, December 8, 2015 1:18 PM

Fehlerbeseitigung
103
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Wasserfahrzeug mit nicht mehr als 8 km/h
(5 mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01322]
GJU36156
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser
nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 49.)
(2) Das Bilgewasser aus dem Motorraum
lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 57.)
(3) Das Wasserfahrzeug so bald wie mög-
lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden.
Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
UF2W70G0.book Page 103 Tuesday, December 8, 2015 1:18 PM

104
Index
A
Ablagefächer ............................................ 49
Ablagefächer kontrollieren ....................... 66
Abschleppen des Wasserfahrzeugs ...... 102
Anhalten des Wasserfahrzeugs ............... 76
Anlanden und Anlegen des
Wasserfahrzeugs .................................. 83
Aufkleber, andere ....................................... 8
Aufkleber, wichtige..................................... 4
Aufsitzen, alleine ...................................... 78
Aufsteigen auf das Wasserfahrzeug ........ 78
Aufsteigen mit Mitfahrer(n) ....................... 79
Aufstiegsstufe (VXR)................................. 48
Ausrüstung ............................................... 46
Ausschalten des Motors .......................... 73
B
Batterie kontrollieren ................................ 63
Batterie, Starthilfe- ................................... 99
Bedienen des Wasserfahrzeugs .............. 74
Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt und in
Neutralstellung...................................... 77
Benutzungsbedingungen ......................... 13
Betreiben des Wasserfahrzeugs .............. 71
Betrieb in algenreichem Gewässer .......... 83
Betriebsarten des Wasserfahrzeugs ........ 38
Betriebsfunktionen des
Wasserfahrzeugs .................................. 33
Betriebsstundenzähler ............................. 45
Bilgewasser kontrollieren ......................... 63
Bilgewasser, lenzen ................................. 57
Bilgewasser, lenzen an Land ................... 57
Bilgewasser, lenzen auf dem Wasser ...... 57
Bordwerkzeug .......................................... 89
Bug-Ablagefach ....................................... 49
D
Das Wasserfahrzeug reinigen .................. 85
Drehzahlmesser ....................................... 41
E
Einschränkungen der Bedienung des
Wasserfahrzeugs .................................. 10
Einstellungen des Yamaha Security
Systems ................................................ 28
Elektrisches Trimmsystem ....................... 36
Empfohlene Ausrüstung........................... 15Erkennungsnummern ................................. 1
F
Fahrt-Einschränkungen ............................ 11
Fahrvergnügen mit Verantwortung........... 20
Fehlersuche.............................................. 95
Fehlersuchtabelle ..................................... 95
Fernbedienung ......................................... 27
Fernbedienung kontrollieren .................... 65
Feuerlöscher kontrollieren........................ 67
Feuerlöscher-Halter und -Abdeckung...... 51
Feuerlöscher-Halterung, Abdeckung
und Band kontrollieren ......................... 67
G
Gashebel .................................................. 30
Gashebel kontrollieren ............................. 65
Gefahrenquellen ....................................... 16
Geschwindigkeitsmesser ......................... 40
Glossar, Wasserfahrzeug ......................... 22
H
Haltegriff................................................... 47
Handschuhfach ........................................ 50
Haube kontrollieren .................................. 68
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ....................... 23
Heck-Lenzstopfen kontrollieren ............... 67
Heckösen ................................................. 48
Herstellerschild .......................................... 3
I
Identifizierungsnummer, Rumpf- (CIN)....... 1
Informationsanzeige ................................. 40
J
Jetdüse und Umkehrklappe
kontrollieren .......................................... 67
Jeteinlass und Flügelrad reinigen............. 98
Jeteinlass-Kontrollen ............................... 67
K
Kennenlernen des Wasserfahrzeugs........ 71
Kentern des Wasserfahrzeugs ................. 82
Klampe ..................................................... 48
Kraftstoff .................................................. 53
Kraftstoffanforderungen ........................... 53
Kraftstoffanzeige ...................................... 43
Kraftstoffstand kontrollieren..................... 62
Kraftstoffstand-Warnung.......................... 43
Kraftstoffsystem kontrollieren .................. 62
UF2W70G0.book Page 104 Tuesday, December 8, 2015 1:18 PM

Index
105
Kühlwasser-Kontrollauslass..................... 31
Kühlwasser-Kontrollauslass
kontrollieren .......................................... 68
L
Langfristige Lagerung .............................. 88
Lenkungssystem ...................................... 31
Lenkungssystem kontrollieren ................. 64
Lernen, das Wasserfahrzeug zu
bedienen ............................................... 71
Liste der Routinekontrollen vor
Fahrtbeginn .......................................... 60
Losfahren ................................................. 81
Losfahren von einem Anhänger ............... 81
M
Modellangaben .......................................... 3
Motor kontrollieren ................................... 63
Motorabdeckung, ein- und ausbauen...... 89
Motor-Einfahrzeit ..................................... 59
Motor-Leerlaufdrehzahl kontrollieren ....... 70
Motoröl ..................................................... 55
Motoröl und Ölfilter .................................. 93
Motoröl-Anforderungen ........................... 55
Motorölstand kontrollieren ....................... 63
Motor-Quickstoppleine
(Handgelenk-Schlaufe) kontrollieren .... 65
Motor-Quickstoppschalter ....................... 29
Motorraum kontrollieren........................... 62
Motor-Seriennummer ................................. 1
Motor-Stoppschalter................................ 29
Motorstörungs-Warnung.......................... 44
Motorüberhitzungs-Warnung ................... 44
Multifunktionsdisplay ............................... 40
Multifunktionsdisplay kontrollieren .......... 68
N
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser ...... 83
Niedrigdrehzahl-Betriebsart ..................... 38
Notmaßnahmen ....................................... 98
O
Öldruck-Warnung..................................... 43
Öse, Bug- ................................................. 48
P
Pflege der Batterie ................................... 85
Pflege nach dem Fahren .......................... 84
Produktionsdatums-Aufkleber ................... 2R
Reinigen ................................................... 88
RiDE-Hebel .............................................. 30
RiDE-Hebel kontrollieren .......................... 65
Rostschutz ............................................... 88
Routinekontrollen nach dem
Zuwasserlassen .................................... 68
Routinekontrollen vor dem
Zuwasserlassen .................................... 62
Routinekontrollen vor Fahrtbeginn ........... 62
Rumpf und Deck kontrollieren ................. 67
S
Schaltanzeige ........................................... 42
Schalter kontrollieren ............................... 66
Schaltsystem............................................ 33
Schaltsystem kontrollieren ....................... 69
Schmierung .............................................. 88
Sicherheitsausrüstung kontrollieren ......... 67
Sicherheitsregeln für das Bootfahren....... 20
Sicherungen wechseln ........................... 100
Sitze ......................................................... 46
Sitzposition .............................................. 72
Spannungsmesser ................................... 45
Spülen der Kühlwasserkanäle .................. 84
Starten des Motors auf dem Wasser ....... 72
Starthilfekabel anschließen .................... 100
Startschalter ............................................. 29
Steuerungsfunktionen des
Wasserfahrzeugs .................................. 27
T
Tabelle der Wartungsintervalle................. 91
Transport auf einem Anhänger................. 58
Trimmanzeige........................................... 42
Trimmanzeige kontrollieren ...................... 69
U
Umkehrklappe anheben ........................... 99
Untergetauchtes Wasserfahrzeug.......... 103
V
Verlassen des Wasserfahrzeugs .............. 73
Von einem Anleger aufsteigen und
losfahren ............................................... 82
W
Wakeboardfahren und
Wasserskifahren ................................... 18
Warnaufkleber ............................................ 5
UF2W70G0.book Page 105 Tuesday, December 8, 2015 1:18 PM
