2015 YAMAHA VXR Manuale duso (in Italian)

Utilizzo della moto d’acqua
33
e viene visualizzato l’indicatore senso di
marcia “R” (retromarcia).
Per passare dalla posizione di folle alla retro-
marcia:
Rilasciare la leva RiDE. La cucchiaia ribaltabi-
le per l’inversione del flusso torna automati-
camente in posizione di folle e vienevisualizzato l’indicatore senso di marcia “N”
(folle).
NOTA:
Nonostante la posizione di folle aiuti ad impe-
dire il movimento della moto d’acqua anche
1Leva RiDE
1Cucchiaia ribaltabile per l’inversione del
flusso
2Posizione di retromarcia
1“R” (posizione di retromarcia)
1
1
2
1
1Leva RiDE
1Cucchiaia ribaltabile per l’inversione del
flusso
2Posizione di folle
1“N” (posizione di folle)
1
1
2
1
UF2W70H0.book Page 33 Tuesday, December 8, 2015 2:47 PM

Utilizzo della moto d’acqua
34
se il motore è in funzione, è possibile che si
registri un certo movimento.
Per inserire la marcia avanti:
(1) Rilasciare la leva RiDE.
(2) Stringere la leva dell’acceleratore. La
cucchiaia ribaltabile per l’inversione del
flusso si solleva completamente, il regi-
me motore aumenta, la moto d’acqua
inizia a muoversi in marcia avanti e vienevisualizzato l’indicatore senso di marcia
“F” (marcia avanti).
NOTA:
Se si preme la leva RiDE con la leva dell’ac-
celeratore premuta, la moto d’acqua rallenta
1Leva dell’acceleratore
1Cucchiaia ribaltabile per l’inversione del
flusso
2Posizione di marcia avanti
1“F” (posizione di marcia avanti)
1
1
2
1
UF2W70H0.book Page 34 Tuesday, December 8, 2015 2:47 PM

Utilizzo della moto d’acqua
35
e, una volta in posizione di arresto, si sposta
in retromarcia.
Per passare dalla posizione di folle alla mar-
cia avanti:
(1) Rilasciare la leva dell’acceleratore.
(2) Premere leggermente la leva RiDE e rila-
sciarla. Viene visualizzato l’indicatore
senso di marcia “N” (folle).
NOTA:
Se si tiene premuta la leva RiDE, la cucchiaia
ribaltabile per l’inversione del flusso si porta
in posizione di retromarcia.

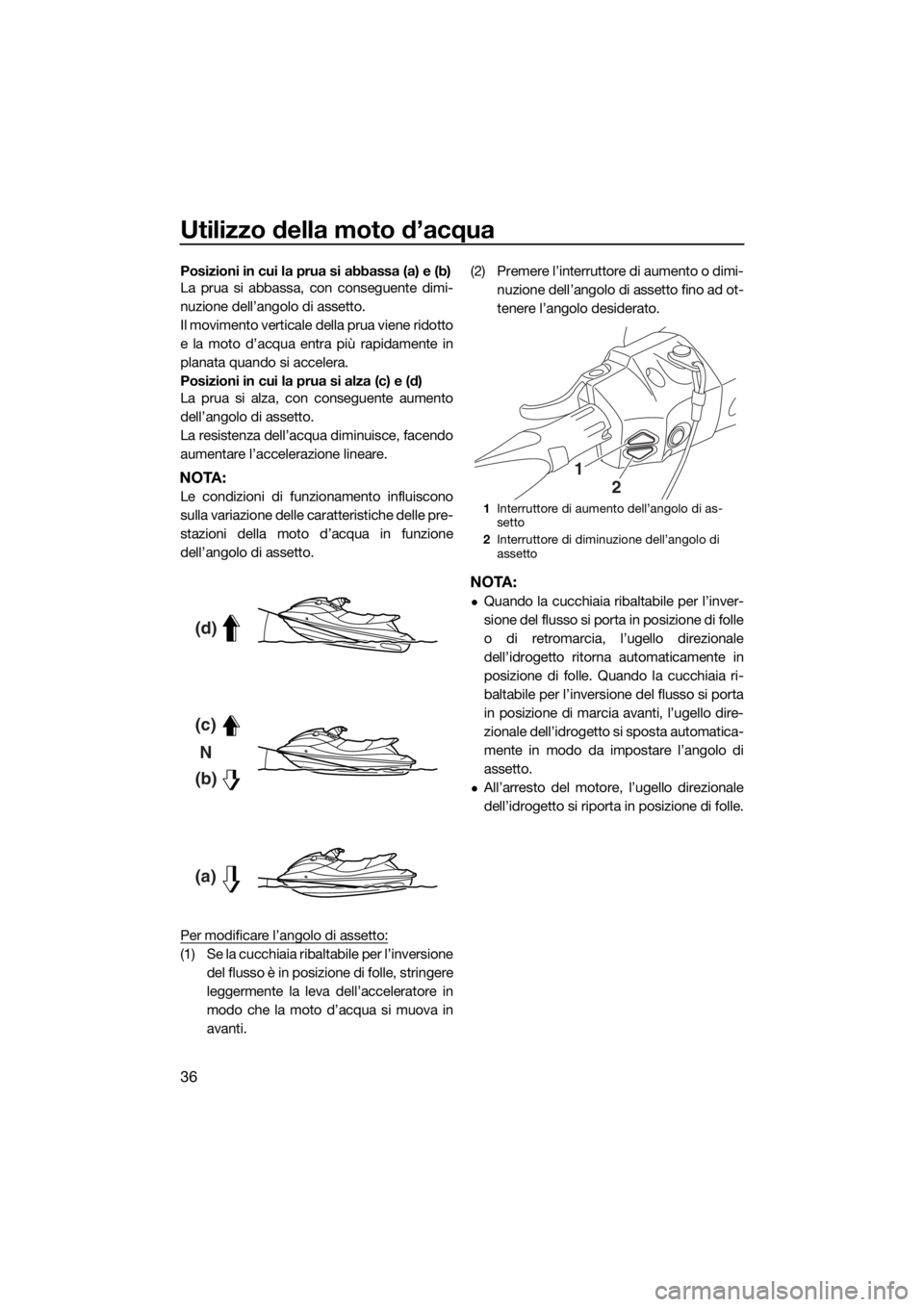

HJU43161Sistema di regolazione elettrica
dell’assetto
Gli interruttori di aumento e diminuzione
dell’angolo di assetto si trovano sulla mano-
pola sinistra del manubrio e possono essere
utilizzati per modificare l’angolo verticale
dell’ugello direzionale dell’idrogetto, che re-gola l’angolo di assetto della moto d’acqua.
Gli interruttori possono essere azionati sol-
tanto a motore in funzione.
Ci sono 5 posizioni: una posizione neutra, 2
posizioni negative, in cui la prua si abbassa,
(a) e (b) e 2 posizioni positive, in cui la prua si
alza, (c) e (d).
1“N” (posizione di folle)
1
1Interruttore di aumento dell’angolo di as-
setto
2Interruttore di diminuzione dell’angolo di
assetto
1
2
(d)
(c)
(b)
(a)
(d)
(c)
(b)
(a)
UF2W70H0.book Page 35 Tuesday, December 8, 2015 2:47 PM

Utilizzo della moto d’acqua
36
Posizioni in cui la prua si abbassa (a) e (b)
La prua si abbassa, con conseguente dimi-
nuzione dell’angolo di assetto.
Il movimento verticale della prua viene ridotto
e la moto d’acqua entra più rapidamente in
planata quando si accelera.
Posizioni in cui la prua si alza (c) e (d)
La prua si alza, con conseguente aumento
dell’angolo di assetto.
La resistenza dell’acqua diminuisce, facendo
aumentare l’accelerazione lineare.
NOTA:
Le condizioni di funzionamento influiscono
sulla variazione delle caratteristiche delle pre-
stazioni della moto d’acqua in funzione
dell’angolo di assetto.
Per modificare l’angolo di assetto:
(1) Se la cucchiaia ribaltabile per l’inversione
del flusso è in posizione di folle, stringere
leggermente la leva dell’acceleratore in
modo che la moto d’acqua si muova in
avanti.(2) Premere l’interruttore di aumento o dimi-
nuzione dell’angolo di assetto fino ad ot-
tenere l’angolo desiderato.
NOTA:
Quando la cucchiaia ribaltabile per l’inver-
sione del flusso si porta in posizione di folle
o di retromarcia, l’ugello direzionale
dell’idrogetto ritorna automaticamente in
posizione di folle. Quando la cucchiaia ri-
baltabile per l’inversione del flusso si porta
in posizione di marcia avanti, l’ugello dire-
zionale dell’idrogetto si sposta automatica-
mente in modo da impostare l’angolo di
assetto.
All’arresto del motore, l’ugello direzionale
dell’idrogetto si riporta in posizione di folle.
(d)
(c)
(b)N
(a)
1Interruttore di aumento dell’angolo di as-
setto
2Interruttore di diminuzione dell’angolo di
assetto
1
2
UF2W70H0.book Page 36 Tuesday, December 8, 2015 2:47 PM

Utilizzo della moto d’acqua
37
HJU40001
Modalità operative della moto
d’acqua
HJU36787Modalità regime ridotto
La modalità regime ridotto è una funzione che
limita il regime massimo di rotazione del mo-
tore a circa il 70% del regime motore massi-
mo della modalità normale.
La modalità regime ridotto può essere attiva-
ta o disattivata solo con il telecomando in do-
tazione con questa moto d’acqua. (Vedere
pagina 26 per informazioni sul telecomando.)
NOTA:
La modalità regime ridotto può essere attiva-
ta solo quando il motore è spento con il siste-
ma antifurto Yamaha impostato in modalità di
sblocco.
Attivazione e disattivazione della modalità
regime ridotto
L’attivazione della modalità regime ridotto
verrà confermata dal numero di bip emessi
durante l’azionamento del telecomando e
dalla spia “L-MODE” del centro informativo
multifunzione. (Vedere pagina 39 per infor-
mazioni sul centro informativo multifunzione.)
NOTA:
Se il telecomando viene azionato mentre il
centro informativo multifunzione è in stand-
by, l’unità effettua l’operazione iniziale, dopo-
diché viene selezionata l’impostazione.
Per attivare la modalità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del tele-
comando per più di 4 secondi. Una volta che
il cicalino ha suonato tre volte e la spia “UN-
LOCK” ha lampeggiato tre volte per poi ac-
cendersi, la spia “L-MODE” si accende
indicando che la modalità regime ridotto è at-
tivata.
NOTA:
Se la modalità regime ridotto viene attivata
immediatamente dopo lo spegnimento del
display informazioni, la spia “L-MODE” non si
1Telecomando
Numero di
bipAzionamento mo-
dalità regime ridot-
toSpia “L-
MODE”
AttivatoSi accen-
de
DisattivatoSi spe-
gne
UF2W70H0.book Page 37 Tuesday, December 8, 2015 2:47 PM

Utilizzo della moto d’acqua
38
accenderà. La spia “L-MODE” si accenderà
all’avviamento del motore.
Per disattivare la modalità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del tele-
comando per più di 4 secondi. Una volta che
il cicalino ha suonato due volte e la spia “UN-
LOCK” ha lampeggiato due volte per poi ac-
cendersi, la spia “L-MODE” si spegne
indicando che la modalità regime ridotto è di-
sattivata. Quando la modalità regime ridotto
è disattivata, la moto d’acqua torna alla nor-
male modalità operativa.
1Tasto (di sblocco) “L-Mode” (modalità regi-
me ridotto)
1Spia “UNLOCK”
2Spia “L-MODE”
L-Mode1
12
UF2W70H0.book Page 38 Tuesday, December 8, 2015 2:47 PM

Utilizzo della strumentazione
39
HJU43760
Centro informativo
multifunzione
Il centro informativo multifunzione visualizza
varie informazioni della moto d’acqua.
Operazione iniziale del centro informativo
multifunzione
Quando il centro informativo multifunzione
viene azionato, tutti i segmenti del display si
accendono. Dopo 2 secondi, gli indicatori del
display informazioni si spengono, e il centro
informativo inizia ad operare normalmente.
Se viene attivato soltanto il centro informativo
multifunzione, la spia di allarme “WARNING”
lampeggia una volta.
NOTA:
Anche la spia “UNLOCK” si accende durante
l’operazione iniziale.
La spia “UNLOCK” si spegnerà all’avviamen-
to del motore.
Stato di standby del centro informativo
multifunzione
Il centro informativo multifunzione si spegne-
rà ed entrerà in stato di standby se non riceve
alcun segnale operativo entro 25 secondi
dall’arresto del motore. Quando il motore vie-
ne riavviato, il display tornerà nello stato pre-cedente allo spegnimento e il centro
informativo inizierà ad operare normalmente.
HJU35027Display delle informazioni
Il display delle informazioni mostra le condi-
zioni di funzionamento della moto d’acqua.
HJU43830Indicatore di velocità
Il tachimetro mostra la velocità della moto
sull’acqua.
Commutando le unità di misura, la velocità
può essere espressa in chilometri orari
“km/h” o miglia orarie “MPH”.
1Spia “UNLOCK”
2Display delle informazioni
3Spia “L-MODE”
4Spia di allarme “WARNING”
123
4
1Indicatore angolo di assetto
2Contagiri
3Indicatore di velocità
4Indicatore della pressione dell’olio
5Simbolo di surriscaldamento del motore
6Indicatore di controllo del motore
7Indicatore senso di marcia
8Indicatore carburante
9Indicatore del livello del carburante
213
456879
UF2W70H0.book Page 39 Tuesday, December 8, 2015 2:47 PM

Utilizzo della strumentazione
40
NOTA:
Per impostazione predefinita effettuata pres-
so la fabbrica Yamaha, come unità di misura
del display viene selezionata “MPH”.
Per commutare le unità di misura dell’indica-
tore digitale di velocità:
Avviare il motore, arrestare il motore, quindi
premere l’interruttore di spegnimento del mo-
tore per almeno 4 secondi prima che il centro
informazioni multifunzionale si disattivi. Leunità di misura del display dell’indicatore di-
gitale di velocità cambiano.
Per cambiare nuovamente le unità di misura
del display dell’indicatore digitale, ripetere
questa procedura.
HJU31464Contagiri
Il contagiri mostra il regime di rotazione del
motore.
1Indicatore di velocità
1
1Interruttore di spegnimento motore
1Indicatore di velocità
1
1
UF2W70H0.book Page 40 Tuesday, December 8, 2015 2:47 PM
