ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
Contrôle de la bougie
1. S’assurer que la couleur de la porce- laine autour de l’électrode est d’une
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule
utilisé dans des conditions normales.N.B.Si la couleur de la bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un con-
cessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la
présence de dépôts de calamine ou
autres. Si l’usure est excessive ou les
dépôts trop importants, il convient de
remplacer la bougie.
3. Mesurer l’écartement des électrodes à l’aide d’un jeu de cales d’épaisseur
et, si nécessaire, le corriger conformé-
ment aux spécifications. Mise en place
de la bougie
1. Nettoyer la surface du joint de la bou- gie et ses plans de joint, puis nettoyer
soigneusement les filets de bougie.
2. Mettre la bougie en place à l’aide de la
clé à bougie, puis la serrer au couple
spécifié.
N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.3. Remonter le capuchon de bougie.
4. Reposer le cache.
1. Clé à bougie
1
Bougie spécifiée :NGK/CR7E

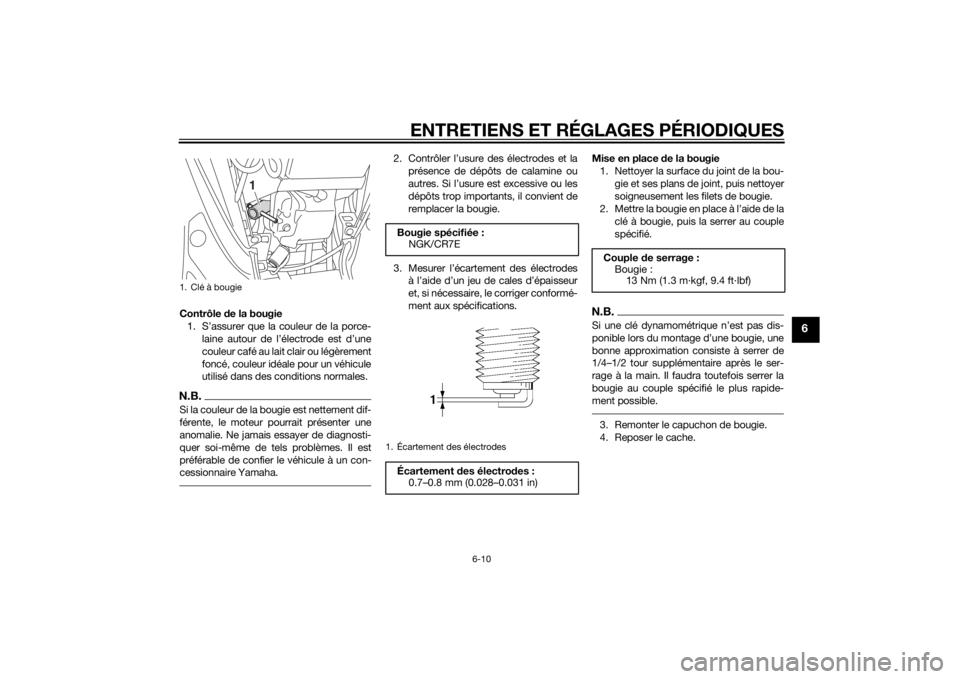

1. Écartement des électrodes
Écartement des électrod es :
0.7–0.8 mm (0.028–0.031 in)
Couple de serrage :
Bougie : 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2CMF1F0.book Page 10 Tuesday, December 23, 2014 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
FAU61001
Huile moteur et crépine d’huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient en outre de
changer l’huile et de nettoyer la crépine
d’huile aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise, puis retirer le bouchon de
remplissage d’huile moteur. Essuyer
la jauge d’huile moteur avant de l’insé-
rer à nouveau, sans la visser, dans
l’orifice de remplissage, puis la retirer
et vérifier le niveau d’huile.
AVERTISSEMENT ! Le pot d’échap-
pement et son carter deviennent
très chau ds en cours d ’utilisation.
Pour éviter les risques de brûlures,
laisser refroi dir le pot d’échappe-
ment et son carter avant de retirer
le capuchon d u filtre à huile.
[FWA17810]
N.B.Le niveau d’huile moteur doit se situer entre
l’extrémité de la jauge d’huile et le repère
de niveau maximum.4. Si le niveau d’huile moteur ne se situe
pas entre l’extrémité de la jauge
d’huile et le repère de niveau maxi-
mum, ajouter de l’huile moteur du type
recommandé jusqu’au niveau spéci-
fié.
5. Insérer la jauge d’huile dans l’orifice
de remplissage, puis serrer le bou-
chon de remplissage d’huile. Changement
de l’huile moteur et net-
toyage de la crépine d ’huile
1. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage
d’huile moteur et les vis de vidange
d’huile moteur A et B afin de vidanger
l’huile du carter moteur.
ATTENTION : Lorsqu’on retire la vis
d e vi dange de l’huile B, le joint to-
rique, le ressort de compression et
la crépine d ’huile se libèrent égale-
ment. Veiller à ne pas per dre ces
pièces.
[FCAT1022]

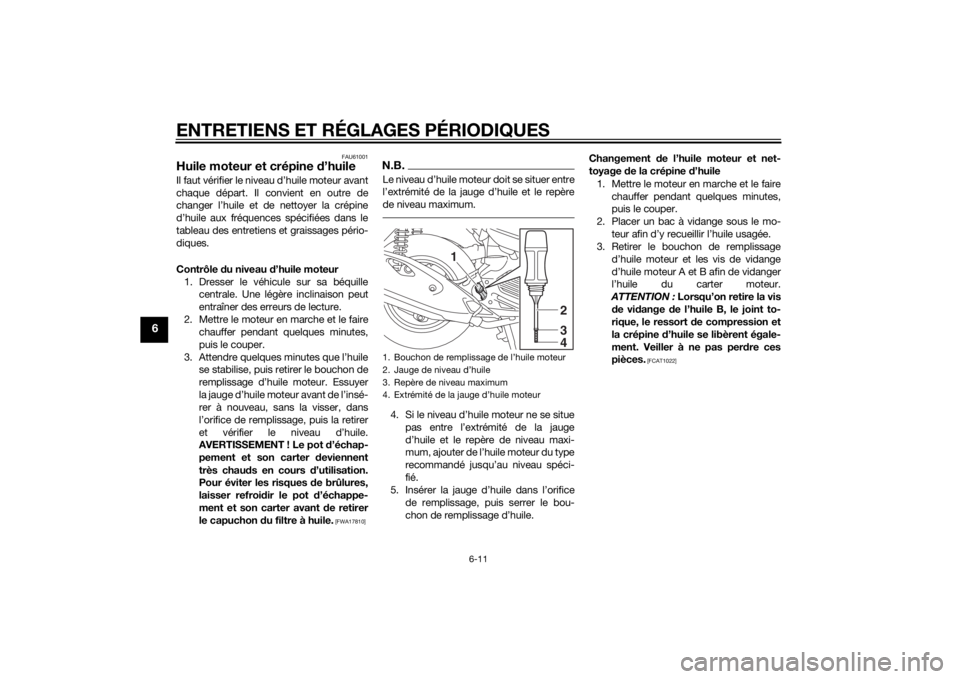

1. Bouchon de remplissage de l’huile moteur
2. Jauge de niveau d’huile
3. Repère de niveau maximum
4. Extrémité de la jauge d’huile moteur
1
234
U2CMF1F0.book Page 11 Tuesday, December 23, 2014 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
4. Nettoyer la crépine d’huile moteurdans du dissolvant, puis contrôler son
état et la remplacer si elle est abîmée.
5. Contrôler l’état du joint torique et le
remplacer s’il est abîmé.
6. Mettre la crépine d’huile moteur, le ressort de compression, le joint to-
rique et le boulon de vidange de l’huile
moteur B en place.N.B.S’assurer que le joint torique est bien logé
dans son siège.
7. Monter la vis de vidange d’huile mo-
teur A, puis serrer les deux vis de vi-
dange à leur couple de serrage spéci-
fique.
8. Remettre à niveau en ajoutant la quantité spécifiée de l’huile moteur re-
commandée, puis remonter et serrer
le bouchon de remplissage d’huile.N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-
pement ont refroidi.ATTENTION
FCA11621
Ne pas mélanger d’a dditif chimique
à l’huile afin d’éviter tout patinage
d e l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne pas utiliser d
es huiles de grade die-
sel “CD” ni d es huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
 S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter mo-
teur.
9. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
10. Couper le moteur, puis vérifier le ni- veau d’huile et faire l’appoint, si né-
cessaire.
11. Réinitialiser le compteur de change- ment d’huile et le témoin de change-
ment d’huile “OIL CHANGE”. (Les ins-
tructions concernant la réinitialisation
figurent à la page 3-7.)

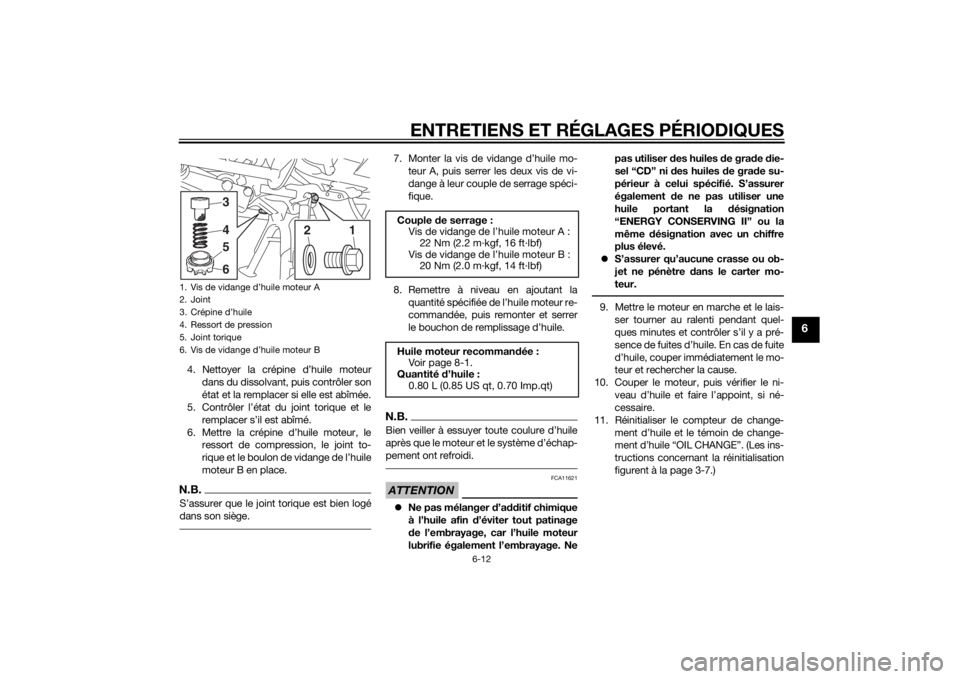

1. Vis de vidange d’huile moteur A
2. Joint
3. Crépine d’huile
4. Ressort de pression
5. Joint torique
6. Vis de vidange d’huile moteur B
1
3456
2
Couple de serrage :
Vis de vidange de l’huile moteur A : 22 Nm (2.2 m·kgf, 16 ft·lbf)
Vis de vidange de l’huile moteur B : 20 Nm (2.0 m·kgf, 14 ft·lbf)
Huile moteur recomman dée :
Voir page 8-1.
Quantité d’huile :
0.80 L (0.85 US qt, 0.70 Imp.qt)
U2CMF1F0.book Page 12 Tuesday, December 23, 2014 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
FAU60660
Huile de transmission finaleIl faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de transmission finale. Si une fuite est dé-
tectée, faire contrôler et réparer le véhicule
par un concessionnaire Yamaha. Il faut en
outre changer l’huile de transmission finale
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Mettre le moteur en marche et amener
l’huile de transmission finale à tempé-
rature en conduisant le véhicule pen-
dant quelques minutes, puis couper le
moteur.
2. Dresser le véhicule sur sa béquille centrale.
3. Placer un bac à vidange sous le carter de transmission finale afin d’y recueillir
l’huile usagée.
4. Déposer le bouchon de remplissage de l’huile de transmission finale et son
joint torique du carter de transmission
finale. 5. Retirer la vis de vidange de l’huile de
transmission finale et son joint afin de
vidanger l’huile du carter de transmis-
sion finale. 6. Remonter la vis de vidange de l’huile
de transmission finale et son joint
neuf, puis serrer la vis au couple spé-
cifié.
7. Remettre à niveau en ajoutant la quantité spécifiée de l’huile de trans-
mission finale recommandée.
AVERTISSEMENT ! S’assurer
qu’aucune crasse ou objet ne pé-
nètre dans le carter de transmission
finale. Veiller à ne pas mettre d’huile
sur le pneu ou la roue.
[FWA11312]
8. Monter le bouchon de remplissage de l’huile de transmission finale et son
joint torique, puis serrer le bouchon.
9. S’assurer que le carter de transmis- sion finale ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.

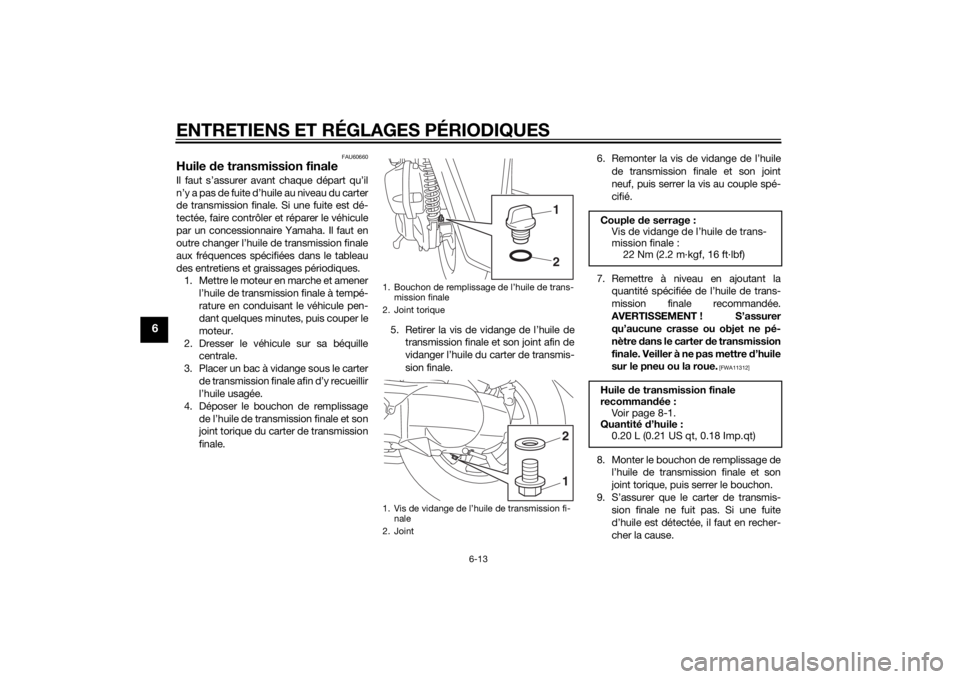

1. Bouchon de remplissage de l’huile de trans-mission finale
2. Joint torique
1. Vis de vidange de l’huile de transmission fi- nale
2. Joint
1
212
Couple de serrage :
Vis de vidange de l’huile de trans-
mission finale :
22 Nm (2.2 m·kgf, 16 ft·lbf)
Huile de transmission finale
recomman dée :
Vo i r p a g e 8 - 1 .
Quantité d’huile :
0.20 L (0.21 US qt, 0.18 Imp.qt)
U2CMF1F0.book Page 13 Tuesday, December 23, 2014 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
FAU20071
Liquide de refroi dissementIl faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il con-
vient également de changer le liquide de re-
froidissement aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU40157
Contrôle du niveau
1. Dresser le véhicule sur sa béquille centrale.N.B.Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
 S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.2. Contrôler le niveau du liquide de re-
froidissement dans le vase d’expan-
sion.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.3. Si le niveau du liquide de refroidisse-ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
AVERTISSEMENT ! Retirer unique- ment le bouchon du vase d ’expan-
sion. Ne jamais essayer de retirer le
bouchon du ra diateur tant que le
moteur est chau d.
[FWA15162]
4. Ajouter du liquide de refroidissement
ou de l’eau distillée jusqu’au repère de
niveau maximum, puis remettre le
bouchon du vase d’expansion en
place. ATTENTION : Si l’on ne peut
se procurer du liqui de de refroi dis-
sement, utiliser d e l’eau distillée ou
d e l’eau du robinet douce. Ne pas
utiliser d’eau dure ou salée, car cela
en dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu d e liquide de
refroi dissement, il faut la remplacer
par du liqui de de refroi dissement
d ès que possible afin de protéger le
circuit de refroi dissement du gel et
d e la corrosion. Si on a ajouté de
l’eau au liqui de de refroi dissement,
il convient de faire rétablir le plus
rapi dement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de ren dre toutes ses
propriétés au liqui de de refroi disse-
ment.
[FCA10473]

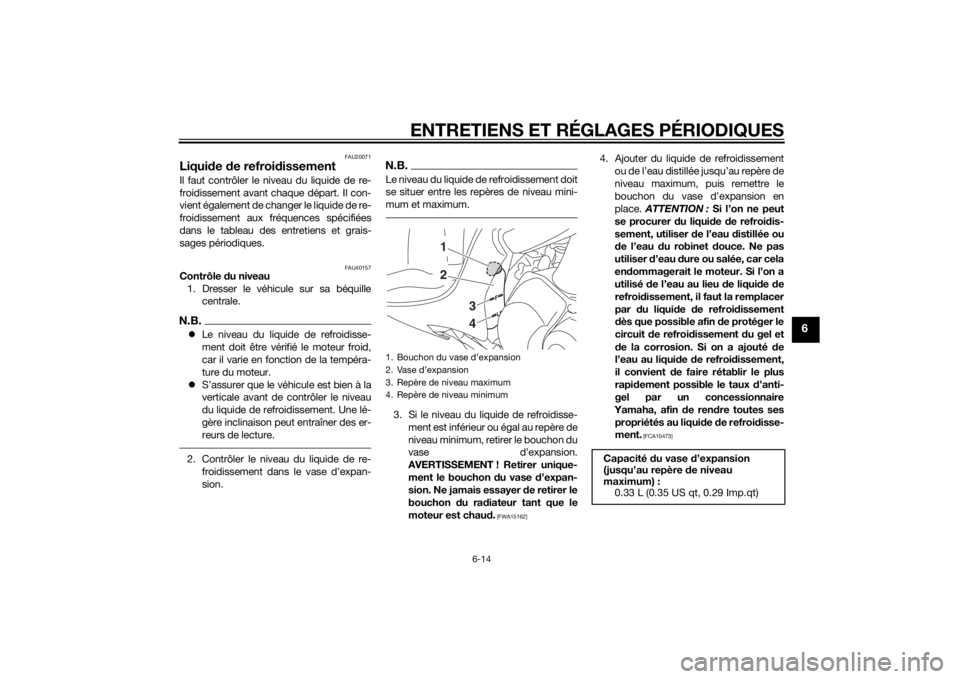

1. Bouchon du vase d’expansion
2. Vase d’expansion
3. Repère de niveau maximum
4. Repère de niveau minimum
12
34
Capacité du vase d ’expansion
(jusqu’au repère de niveau
maximum) : 0.33 L (0.35 US qt, 0.29 Imp.qt)
U2CMF1F0.book Page 14 Tuesday, December 23, 2014 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
FAU33032
Changement du liquide de refroi disse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du ra dia-
teur tant que le moteur est chau d.
[FWA10382] FAU60992
Élément
de filtre à air et d e filtre
à air d u boîtier de la courroie tra-
pézoï daleIl convient de remplacer l’élément du filtre à
air et de nettoyer l’élément du boîtier de la
courroie trapézoïdale aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Effectuer l’entre-
tien des éléments de filtre plus fréquem-
ment lorsque le véhicule est utilisé dans
des régions très poussiéreuses ou hu-
mides. Il faut contrôler fréquemment le tube
de vidange du boîtier de filtre à air et celui
du filtre à air du boîtier de la courroie trapé-
zoïdale et les nettoyer quand nécessaire.
Remplacement de l’élément du filtre à
air

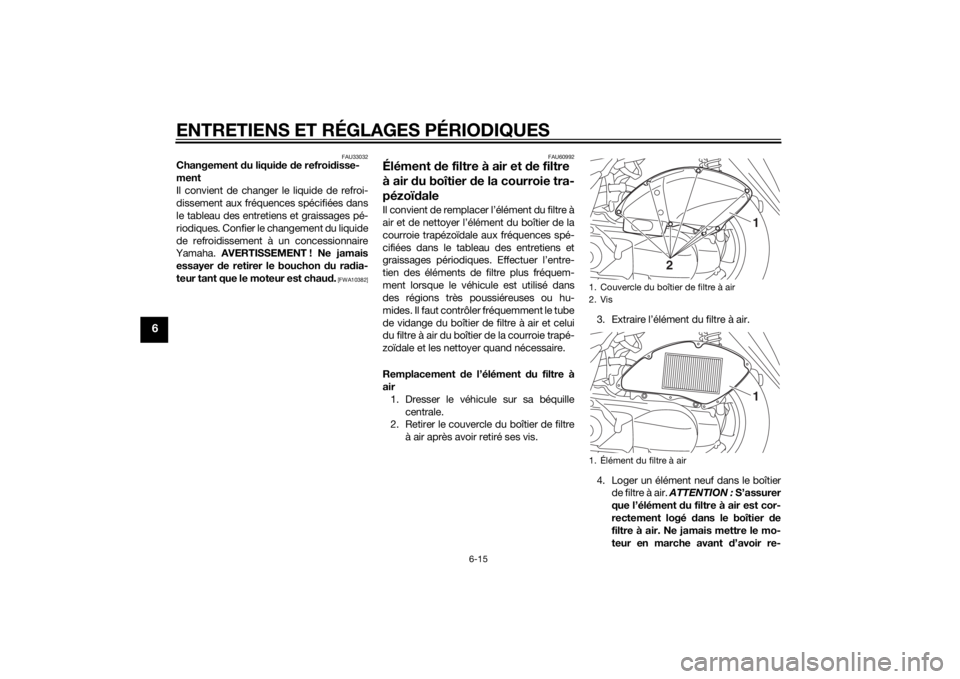

1. Dresser le véhicule sur sa béquille centrale.
2. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis. 3. Extraire l’élément du filtre à air.
4. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assurer
que l’élément d u filtre à air est cor-
rectement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo-
teur en marche avant d’avoir re-
1. Couvercle du boîtier de filtre à air
2. Vis
1. Élément du filtre à air
1
21
U2CMF1F0.book Page 15 Tuesday, December 23, 2014 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
monté l’élément du filtre à air. Une
usure excessive d u ou des pistons
et/ou du ou des cylin dres pourrait
en résulter.
[FCA10482]
5. Remettre le couvercle du boîtier de filtre à air en place et le fixer à l’aide de
ses vis.N.B.Contrôler l’état de l’élément (saleté exces-
sive ou endommagement) et le remplacer si
nécessaire.

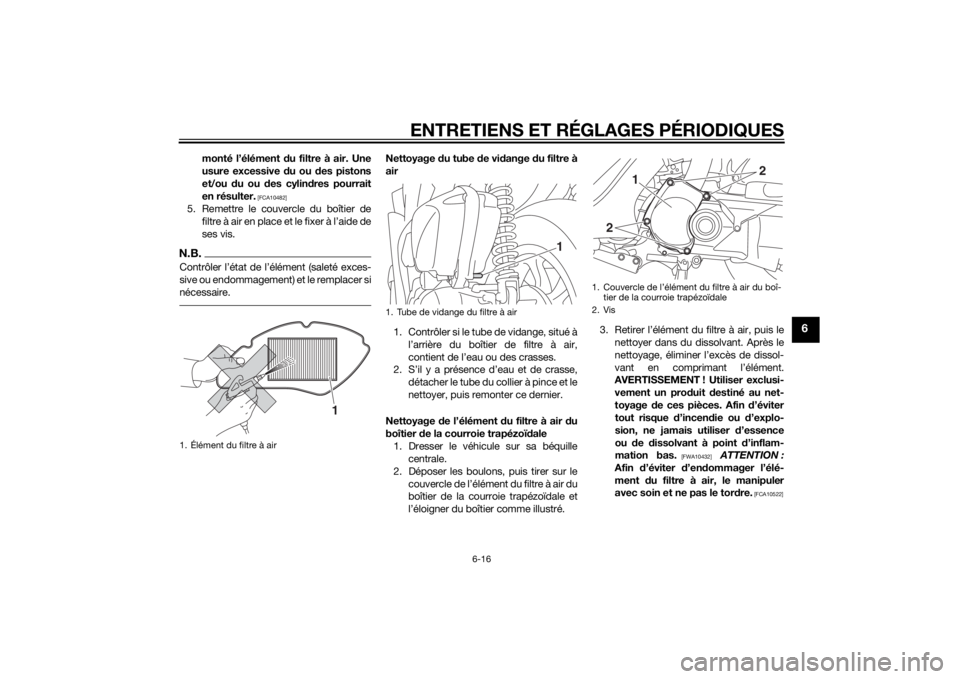

Nettoyage du tube de vi dange du filtre à
air
1. Contrôler si le tube de vidange, situé à l’arrière du boîtier de filtre à air,
contient de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse,
détacher le tube du collier à pince et le
nettoyer, puis remonter ce dernier.
Nettoyage de l’élément d u filtre à air du
boîtier de la courroie trapézoï dale
1. Dresser le véhicule sur sa béquille centrale.
2. Déposer les boulons, puis tirer sur le couvercle de l’élément du filtre à air du
boîtier de la courroie trapézoïdale et
l’éloigner du boîtier comme illustré. 3. Retirer l’élément du filtre à air, puis le
nettoyer dans du dissolvant. Après le
nettoyage, éliminer l’excès de dissol-
vant en comprimant l’élément.
AVERTISSEMENT ! Utiliser exclusi-
vement un pro duit destiné au net-
toyage de ces pièces. Afin d’éviter
tout risque d ’incendie ou d ’explo-
sion, ne jamais utiliser d ’essence
ou de dissolvant à point d’inflam-
mation bas.
[FWA10432]
ATTENTION :
Afin d’éviter d’en dommager l’élé-
ment du filtre à air, le manipuler
avec soin et ne pas le tor dre.
[FCA10522]
1. Élément du filtre à air
1
1. Tube de vidange du filtre à air
1
1. Couvercle de l’élément du filtre à air du boî-
tier de la courroie trapézoïdale
2. Vis
1
2
2
U2CMF1F0.book Page 16 Tuesday, December 23, 2014 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
4. Enduire toute la surface de l’élémenten mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile
en comprimant l’élément.N.B.L’élément du filtre à air doit être humide,
mais ne peut goutter.
5. Loger l’élément dans le boîtier de lacourroie trapézoïdale.
6. Remettre le couvercle de l’élément du filtre à air en place et le fixer à l’aide
des vis.
Nettoyage du tube de vi dange du boîtier
d e la courroie trapézoï dale
1. Contrôler si le tube de vidange, situé à l’arrière du boîtier de la courroie trapé-
zoïdale, contient de l’eau ou des
crasses. 2. S’il y a présence d’eau et de crasse,
détacher le tube du collier à pince et le
nettoyer, puis remonter ce dernier.
1. Élément de filtre à air du boîtier de la cour-roie trapézoïdale
1
Huile recomman dée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité1. Tube de vidange du boîtier de la courroie
trapézoïdale
1
U2CMF1F0.book Page 17 Tuesday, December 23, 2014 11:00 AM
