2015 YAMAHA TRICITY Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU39692
Boordgereed schapssetDe boordgereedschapsset bevindt zich
aan de onderkant van het zadel. (Zie pagina
3-13.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.
OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.
1. Boordgereedschapsset
1
U2CMD1D0.book Page 2 Tuesday, January 6, 2015 10:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU62050
OPMERKINGDe jaarlijkse controles horen eenmaal per jaar te wor den uit gevoer d, b ehalve wanneer in plaats daarvan een on derhou ds-
b eurt op kilometer basis of, voor Groot-Brittannië, op mijl basis wor dt verricht.
 Herhaal de onderhoudsintervallen vanaf 20000 km (12000 mi), beginnend vanaf 4000 km (2400 mi).
 Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal ge-
reedschap, technische gegevens en vakmanschap vereist zijn.
DAU62062
Perio diek on derhou dsschema voor het uitstootcontrolesysteemNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
1 *Bran dstoflei din g • Controleer de brandstofslangen
op scheurtjes of beschadigingen. √√√√√
2 *Bou gie • Vervangen. √√
3 *Ve n t i e l e n • Controleer de klepspeling.
• Stel indien nodig bij.
Elke 12000 km (7200 mi)
4 *Bran dstofinjectie • Controleer het stationaire toeren-
tal van de motor. √√√√√√
5 *Uitlaatsysteem • Controleer op lekkage.
• Zet indien nodig vast.
• Vervang pakking(en) indien nodig. Elke 12000 km (7200 mi)
U2CMD1D0.book Page 3 Tuesday, January 6, 2015 10:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
DAU62100
Algemeen smeer- en on derhou dsschemaNR. ITEM CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
1 Luchtfilterelement • Vervangen. Elke 20000 km (12500 mi)
2 Aftapslan
g luchtfil-
ter • Reinigen.
√√√√√
3 *Luchtfilterelement
in v-snaar
behuizin g• Reinigen.
• Vervang indien nodig.
√√√√
4 *Voorrem • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage. √√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5 *Achterrem • Controleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.
• Controleer de vrije slag van de remhendel en stel deze indien no-
dig af. √√√√√√
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
6 *Remslan gen • Controleer op scheurtjes en be-
schadigingen.
• Zorg voor een correcte plaatsing van slang(en) en klem(men). √√√√√
• Vervangen. Elke 4 jaar
7 *Remvloeistof • Vervangen. Elke 2 jaar
8 *Wielen • Controleer de speling en contro-
leer op beschadigingen. √√√√
• Balanceer de voorwielen uit. Telkens wanneer de wielen of banden zijn gewisseld of vervangen.
U2CMD1D0.book Page 4 Tuesday, January 6, 2015 10:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
9*Ban den • Controleer op slijtage en bescha-
digingen.
• Vervang indien nodig.
• Controleer de bandspanning.
• Corrigeer indien nodig. √√√√√
10 *Wiella gers • Controleer de lagers op speling of
beschadigingen. √√√√
11 *Stuursysteem • Controleer de lagers op speling
en oppervlakteruwheid. √√√√√
• Smeren met lithiumvet. Elke 24000 km (14000 mi)
• Controleer de spoorstang en ver- vang deze indien nodig. √√√√√
12 *Leunsysteem • Lagerspeling controleren. √√√√√
13 *Frame
bevesti gin-
g en • Controleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet. Elke 12000 km (7200 mi)
14 Scharnieras van
voorremhen
del • Smeren met siliconenvet.
√√√√
15 Scharnieras van
achterremhen
del • Smeren met siliconenvet.
√√√√
16 *Gekoppeld
remsy-
steem • Smeer de scharnierpunten en be-
wegende delen met siliconenvet. √√√√
• Smeer het kabeluiteinde met lithi- umvet. √√√√
17 Zijstan
daar d, mi d-
d en bok • Controleer de werking.
• Smeren met lithiumvet.
√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
U2CMD1D0.book Page 5 Tuesday, January 6, 2015 10:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
18*Zijstan
daar dscha-
kelaar • Controleer de werking.
√√√√√√
19 *Voorvork • Controleer op een correcte wer-
king en olielekkage. √√√√
20 *Schok demperunits • Controleer op een correcte wer-
king en olielekkage. √√√√
21 Motorolie • Verversen.
• Controleer het olieniveau en con-
troleer de machine op olielekka-
ge. √√√√√
22 Olie-aanzuig zeef• Reinigen. √√√√√
23 *Koelsysteem • Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage. √√√√
• Vervang koelvloeistof. Elke 3 jaar
24 Ein
dover bren gin gs-
olie • Controleer de machine op olielek-
kage. √√√√√
• Verversen. √Elke 12000 km (7200 mi)
25 *V-snaar • Vervangen. Elke 20000 km (12000 mi)
26 *Voor- en achterrem-
schakelaar
• Controleer de werking.
√√√√√√
27 Bewe
gen de delen
en kab els •Smeren.
√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)
U2CMD1D0.book Page 6 Tuesday, January 6, 2015 10:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
DAU38263
OPMERKINGMotorluchtfilter en luchtfilters van V-snaarbehuizing
• Het motorluchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschad iging
te voorkomen.
• Het motorluchtfilterelement moet vaker worden vervangen en de luchtfilterelementen van de V-snaarbehuizing moeten vaker wor- den gereinigd bij rijden in zeer stoffige of vochtige gebieden.
 Hydraulisch remsysteem
• Ververs na het demonteren van de remhoofdcilinders en remklauwen altijd de remvloeistof. Controleer regelmatig de remvloei-
stofniveaus en vul de reservoirs indien nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdrem cilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
• De remslangen dienen elke vier jaar te worden verv angen, of wanneer deze zijn gescheurd of beschadigd.28*Gas greep • Controleer de werking.
• Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
• Smeer de kabel en het kabelhuis. √√√√√
29 *Lampen, richting
-
aanwijzers en scha-
kelaars • Controleer de werking.
• Stel de koplamplichtbundel af.
√√√√√√
NR. ITEM
CONTROLE OF ONDERHOUDS-
BEURT KILOMETERSTAND
JAARLIJK-
SE CON-TROLE
1000 km
(600 mi) 4000 km
(2400 mi) 8000 km
(4800 mi) 12000 km
(7200 mi) 16000 km
(9600 mi)U2CMD1D0.book Page 7 Tuesday, January 6, 2015 10:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU18752

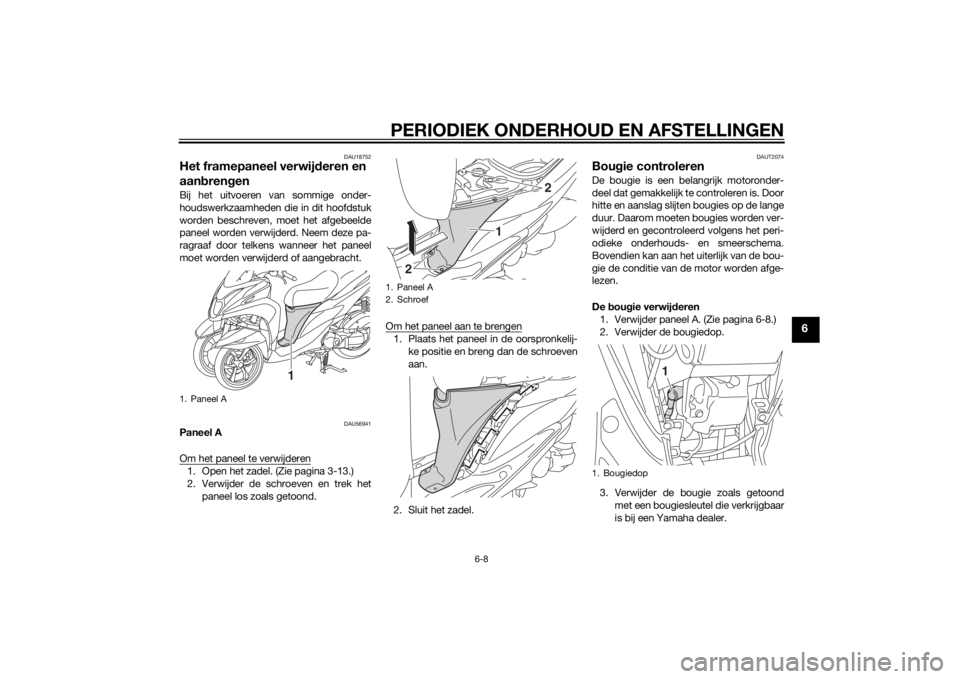

Het framepaneel verwijderen en
aan bren genBij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moet het afgebeelde
paneel worden verwijderd. Neem deze pa-
ragraaf door telkens wanneer het paneel
moet worden verwijderd of aangebracht.
DAU56941
Paneel A
Om het paneel te verwijderen1. Open het zadel. (Zie pagina 3-13.)
2. Verwijder de schroeven en trek het
paneel los zoals getoond. Om het paneel aan te brengen
1. Plaats het paneel in de oorspronkelij-
ke positie en breng dan de schroeven
aan.
2. Sluit het zadel.
DAUT2074
Bou gie controlerenDe bougie is een belangrijk motoronder-
deel dat gemakkelijk te controleren is. Door
hitte en aanslag slijten bougies op de lange
duur. Daarom moeten bougies worden ver-
wijderd en gecontroleerd volgens het peri-
odieke onderhouds- en smeerschema.
Bovendien kan aan het uiterlijk van de bou-
gie de conditie van de motor worden afge-
lezen.
De bou gie verwij deren
1. Verwijder paneel A. (Zie pagina 6-8.)
2. Verwijder de bougiedop.
3. Verwijder de bougie zoals getoond met een bougiesleutel die verkrijgbaar
is bij een Yamaha dealer.
1. Paneel A
1
1. Paneel A
2. Schroef
1
2
2
1. Bougiedop
1
U2CMD1D0.book Page 8 Tuesday, January 6, 2015 10:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6

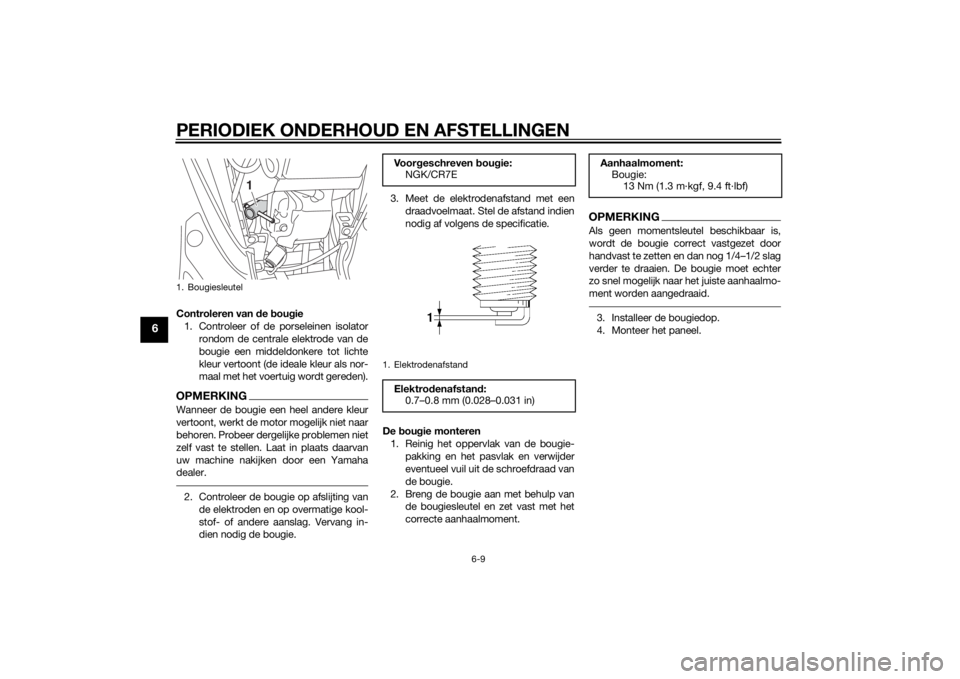

Controleren van de bou gie
1. Controleer of de porseleinen isolator rondom de centrale elektrode van de
bougie een middeldonkere tot lichte
kleur vertoont (de ideale kleur als nor-
maal met het voertuig wordt gereden).OPMERKINGWanneer de bougie een heel andere kleur
vertoont, werkt de motor mogelijk niet naar
behoren. Probeer dergelijke problemen niet
zelf vast te stellen. Laat in plaats daarvan
uw machine nakijken door een Yamaha
dealer.2. Controleer de bougie op afslijting van
de elektroden en op overmatige kool-
stof- of andere aanslag. Vervang in-
dien nodig de bougie. 3. Meet de elektrodenafstand met een
draadvoelmaat. Stel de afstand indien
nodig af volgens de specificatie.
De bou gie monteren
1. Reinig het oppervlak van de bougie- pakking en het pasvlak en verwijder
eventueel vuil uit de schroefdraad van
de bougie.
2. Breng de bougie aan met behulp van de bougiesleutel en zet vast met het
correcte aanhaalmoment.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag
verder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.3. Installeer de bougiedop.
4. Monteer het paneel.
1. Bougiesleutel
1
Voor geschreven bou gie:
NGK/CR7E1. ElektrodenafstandElektro denafstan d:
0.7–0.8 mm (0.028–0.031 in)
Aanhaalmoment: Bougie:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
