2015 YAMAHA TRACER 900 lock

COMMANDES ET INSTRUMENTS
3-2
3
Éloigner les clés d’autres immobili-
sateurs antivols d u contacteur à
clé, car celles-ci risquent de provo-
quer d es interférences.
FAU10473

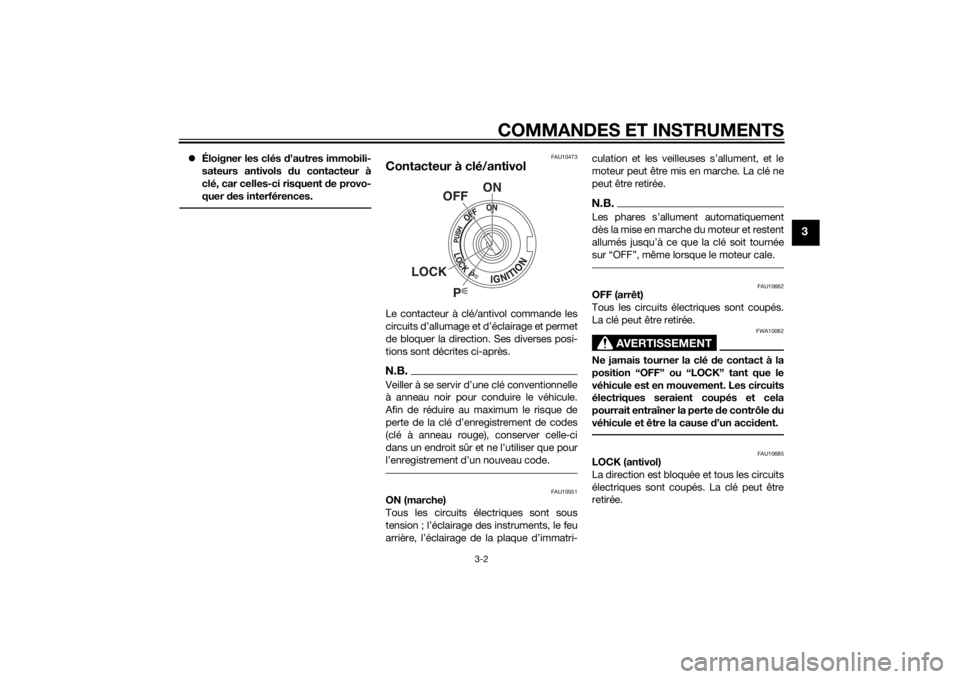

Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU10551
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri- culation et les veilleuses s’allument, et le
moteur peut être mis en marche. La clé ne
peut être retirée.
N.B.Les phares s’allument automatiquement
dès la mise en marche du moteur et restent
allumés jusqu’à ce que la clé soit tournée
sur “OFF”, même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d
e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU10685
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
P
ON
OFF
LOCK
U2PPF0F0.book Page 2 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-3
3
Blocage de la direction1. Tourner le guidon tout à fait vers lagauche.
2. Appuyer sur la clé à partir de la posi- tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé. Déblocage de la direction
Appuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
FAU59680
(stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA20760
L’utilisation des feux d e détresse ou des
clignotants sur une durée prolongée
peut entraîner la décharge de la batterie.
FAU49396
Voyants et témoins d’alerte
FAU11031
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
1. Témoin des clignotants gauches “ ”
2. Témoin des clignotants droits “ ”
3. Témoin d’alerte du niveau d’huile “ ”
4. Témoin d’alerte de panne moteur “ ”
5. Témoin du système antiblocage des freins (ABS) “ ”
6. Témoin/témoin d’avertissement du système de régulation antipatinage “TCS”
7. Témoin de feu de route “ ”
8. Témoin du point mort “ ”
9. Témoin de l’immobilisateur antivol “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
3456
789
1
2
ABS
U2PPF0F0.book Page 3 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-12
3
L’affichage “L/100km” indique la
quantité de carburant nécessaire pour
parcourir 100 km.
 R.-U. uniquement : L’affichage
“MPG” indique la distance pouvant
être parcourue avec 1.0 Imp.gal de
carburant.N.B.“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h (6.0 mi/h).ATTENTION
FCA15474
En cas de défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.Mo de de réglage
N.B. Pour pouvoir effectuer tout réglage
dans ce mode, la boîte de vitesses
doit être au point mort et le véhicule
doit être à l’arrêt.
 Le fait de passer une vitesse et dé-
marrer ou de tourner la clé de contact
sur “OFF” enregistre tous les réglages
effectués, puis ferme le mode de ré-
glage.Maintenir le contacteur de menu “MENU”
enfoncé pendant au moins 2 secondes
pour entrer dans le mode de réglage. Pour
quitter ce mode et retourner à l’affichage
normal, maintenir de nouveau le contacteur
de menu “MENU” enfoncé pendant au
moins 2 secondes.
1. Affichage des modes de réglage
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
Affichage Description
Cette fonction vous per-
met de vérifier et de réini-
tialiser l’intervalle entre vi-
danges d’huile “OIL”
(distance parcourue) et les
entretiens périodiques
“FREE-1” et “FREE-2”.Maintenance
Cette fonction permet de
vérifier et de remettre à
zéro les fonctions “TIME–
2” et “TIME–3”. Ces totali-
sateurs journaliers in-
diquent le temps total
écoulé depuis que la clé
de contact est en position
“ON”. Lorsque la clé de
contact est tournée sur
“OFF”, les totalisateurs
journaliers arrêtent de
comptabiliser, mais ne
sont pas remis à zéro. Le
temps maximum qui peut
être affiché est 99:59.
Lorsque les totalisateurs
atteignent 99:59, ils se réi-
nitialisent automatique-
ment à 0:00 et continuent
à compter.
Cette fonction permet de
commuter les unités de
consommation de carbu-
rant entre “L/100km” et
“km/L”.
R.-U. uniquement : Cette
fonction permet de com-
muter les unités d’affi-
chage entre les kilomètres
et les miles. Lorsque les
kilomètres sont sélection-
nés, les unités de consom-
mation de carburant
peuvent être commutées
entre “L/100km” et
“km/L”.
Time TripUnit
U2PPF0F0.book Page 12 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-13
3
Réinitialisation des compteurs d’entretien1. Utiliser le contacteur de sélection pourmettre “Maintenance” en surbrillance. 2. Appuyer sur le contacteur de menu
“MENU”, puis sur le bouton “RESET”
pour sélectionner l’élément à remettre
à zéro.
3. Alors que l’élément sélectionné cli- gnote, appuyer pendant au moins 2
secondes sur le bouton “RESET”.
4. Appuyer sur le contacteur de menu
“MENU” pour revenir au menu des
modes de réglage.
Vérification et remise à zéro de “TIME–2” et
“TIME–3”1. Utiliser le contacteur de sélection pour mettre “Time Trip” en surbrillance. 2. Appuyer sur le contacteur de menu
“MENU” pour afficher “TIME–2” et
“TIME–3”. Pour remettre un totalisa-
teur journalier à zéro, appuyer sur le
bouton “RESET” pour sélectionner
l’élément à remettre à zéro.
3. Alors que l’élément sélectionné cli- gnote, appuyer pendant au moins 2
secondes sur le bouton “RESET”.
Cette fonction permet de
changer les éléments affi-
chés dans les 3 écrans
d’informations.
Cette fonction permet de
régler la luminosité du
panneau du bloc de
compteurs multifonctions
en vue de l’adapter en
fonction des préférences
du pilote.
Cette fonction permet de
régler la montre.
Cette fonction permet de
remettre à zéro tous les
éléments, sauf le comp-
teur kilométrique et la
montre.
DisplayBrightnessClockAll Reset
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetTIME-2
0:07
TIME-3
0:07
Time Trip
U2PPF0F0.book Page 13 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-14
3
4. Appuyer sur le contacteur de menu“MENU” pour revenir au menu des
modes de réglage.
Sélection des unités1. Utiliser le contacteur de sélection pour mettre “Unit” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”. L’affichage de réglage des
unités apparaît et “km or mile” (R.-U.
uniquement) ou “km/L or L/100km”
(pour les autres pays) clignote à
l’écran.
N.B.Po ur le R. -U. : Respecter la pro cédure
suivante.
 Pour les autres pays : Ignorer les
étapes 3–5.3. Appuyer sur le contacteur de menu
“MENU”. “km” ou “mile” clignote à
l’écran. 4. Utiliser le contacteur de sélection pour
choisir “km” ou “mile”, puis appuyer
sur le contacteur de menu “MENU”.
N.B.Lorsque “km” est sélectionné, “L/100km”
ou “km/L” peut être réglé en tant qu’unité
de consommation de carburant. Pour ré-
gler les unités de consommation de carbu-
rant, procéder comme suit. Si “mile” est sé-
lectionné, ignorer les étapes 5 et 6.5. Utiliser le contacteur de sélection pourchoisir “km/L or L/100km”.
6. Appuyer sur le contacteur de menu
“MENU”, puis sur le contacteur de sé-
lection pour choisir “L/100km” ou
“km/L”, puis appuyer de nouveau sur
le contacteur de menu “MENU”.
7. Utiliser le contacteur de sélection pour mettre “ ” en surbrillance, puis ap-
puyer sur le contacteur de menu
“MENU” pour revenir au menu des
modes de réglage.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
U2PPF0F0.book Page 14 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-15
3
Sélection des éléments d’affichage1. Utiliser le contacteur de sélection pourmettre “Display” en surbrillance.
2. Appuyer sur le contacteur de menu “MENU”, puis utiliser le contacteur de
sélection pour mettre en surbrillance
l’affichage à changer, puis appuyer de
nouveau sur le contacteur de menu
“MENU”. 3. Utiliser le contacteur de sélection pour
mettre en surbrillance l’élément à
changer, puis appuyer sur le contac-
teur de menu “MENU”.
4. Utiliser le contacteur de sélection pour choisir l’élément à afficher, puis ap-
puyer sur le contacteur de menu
“MENU”. 5. Une fois la modification des réglages
terminée, utiliser le contacteur de sé-
lection pour mettre “ ” en surbril-
lance, puis appuyer sur le contacteur
de menu “MENU” pour revenir à l’affi-
chage précédent.
Unitkm or mile
km
km/L or L/100km
km/L
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
U2PPF0F0.book Page 15 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-16
3
6. Utiliser le contacteur de sélection pourmettre “ ” en surbrillance, puis ap-
puyer sur le contacteur de menu
“MENU” pour revenir au menu des
modes de réglage.
Réglage de la luminosité du cadran descompteurs1. Utiliser le contacteur de sélection pour mettre “Brightness” en surbrillance. 2. Appuyer sur le contacteur de menu
“MENU”.
3. Utiliser le contacteur de sélection pour choisir le niveau de luminosité sou-
haité, puis appuyer sur le contacteur
de menu “MENU” pour revenir au
menu des modes de réglage.
Réglage de la montre
1. Utiliser le contacteur de sélection pour mettre “Clock” en surbrillance. 2. Appuyer sur le contacteur de menu
“MENU”.
3. Une fois que l’affichage des heures clignote, régler les heures en ap-
puyant sur le contacteur de sélection.
4. Appuyer sur le contacteur de menu “MENU”, l’affichage des minutes se
met à clignoter.
5. Régler les minutes en utilisant le contacteur de sélection.
6. Appuyer sur le contacteur de menu
“MENU” pour revenir au menu des
modes de réglage.
Remise à zéro de tous les éléments affichés
1. Utiliser le contacteur de sélection pour mettre “All Reset” en surbrillance.
Display
Display-1Display-2Display-3
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
BrightnessMENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Clock
5
55
AM
U2PPF0F0.book Page 16 Thursday, July 10, 2014 2:50 PM

COMMANDES ET INSTRUMENTS
3-17
3
2. Appuyer sur le contacteur de menu“MENU”.
3. Utiliser le contacteur de sélection pour mettre “YES” en surbrillance, puis ap-
puyer sur le contacteur de menu
“MENU”.N.B.Le compteur kilométrique et la montre ne
peuvent pas être remis à zéro.
Mo de de diagnostic de pannes
Ce modèle est équipé d’un système em-
barqué de diagnostic de pannes surveillant
divers circuits électriques. Lorsqu’un pro-
blème est détecté dans l’un de ces circuits,
le témoin d’alerte de panne du moteur s’al-
lume et l’écran d’informations indique un
code d’erreur.
Quand l’écran d’informations indique un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
Lorsqu’un problème est décelé au niveau
d’un circuit de l’immobilisateur, le témoin
de l’immobilisateur se met à clignoter et l’écran d’informations affiche un code d’er-
reur après que la clé de contact a été tour-
née sur “ON”.
N.B.Le code d’erreur 52 pourrait signaler des in-
terférences au niveau du transpondeur.
Lorsque ce code d’erreur s’affiche, procé-
der comme suit.1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.S’assurer qu’aucune autre clé d’un sys-
tème d’immobilisateur antivol n’est à proxi-
mité du contacteur à clé. Cela signifie entre
autres qu’il convient de ne pas attacher
plus d’une clé de véhicule protégé par un
immobilisateur au même trousseau de clés.
En effet, la présence d’une autre clé pour-
rait troubler la transmission des signaux, et
par là empêcher la mise en marche du mo-
teur.2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetAll Reset
YESNO
1. Témoin de l’immobilisateur antivol “ ”
2. Témoin d’alerte de panne moteur “ ”
3. Affichage du code d’erreur
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
2
3
U2PPF0F0.book Page 17 Thursday, July 10, 2014 2:50 PM
