ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-9
7
FAU41712
Carters de couple conique inter-
mé diaire et arrièreIl faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau des car-
ters de couple conique intermédiaire et ar-
rière. Si une fuite est détectée, faire contrô-
ler et réparer la moto par un
concessionnaire Yamaha. Il faut en outre
confier la vérification et la lubrification des
couples coniques intermédiaire et arrière à
un concessionnaire Yamaha aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.

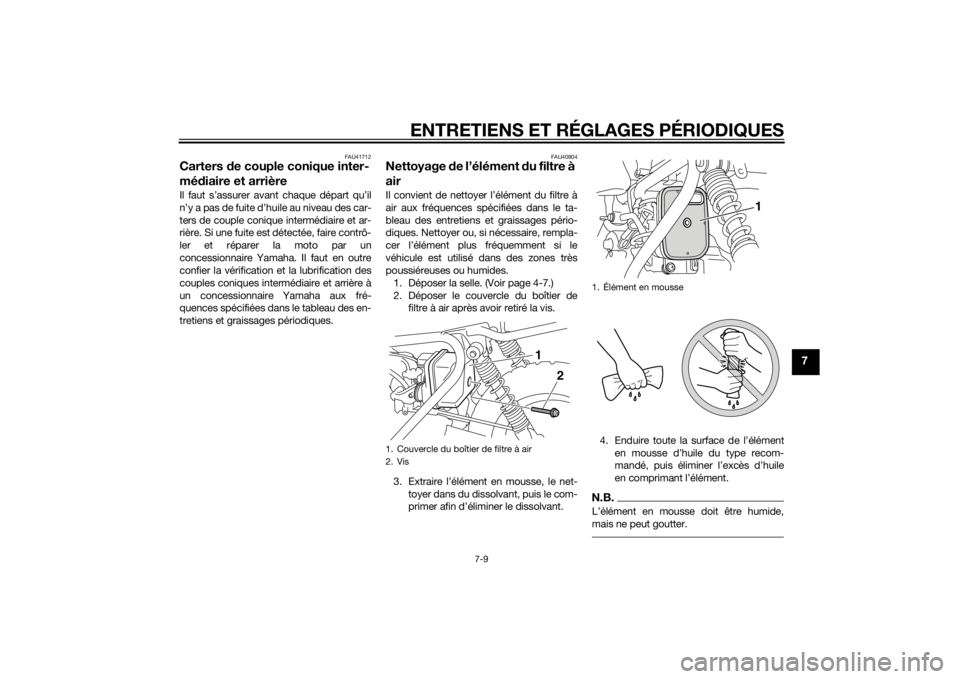

FAU40904
Nettoyage de l’élément d u filtre à
airIl convient de nettoyer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Nettoyer ou, si nécessaire, rempla-
cer l’élément plus fréquemment si le
véhicule est utilisé dans des zones très
poussiéreuses ou humides.
1. Déposer la selle. (Voir page 4-7.)
2. Déposer le couvercle du boîtier de filtre à air après av oir retiré la vis.
3. Extraire l’élément en mousse, le net- toyer dans du dissolvant, puis le com-
primer afin d’éliminer le dissolvant. 4. Enduire toute la surface de l’élément
en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile
en comprimant l’élément.
N.B.L’élément en mousse doit être humide,
mais ne peut goutter.
1. Couvercle du boîtier de filtre à air
2. Vis
2
1
1. Élément en mousse
1
U2SA81F0.book Page 9 Thursday, May 29, 2014 4:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-10
7
5. Loger l’élément en mousse dans leboîtier de filtre à air. ATTENTION :
S’assurer que l’élément en mousse
est correctement logé dans le boî-
tier de filtre à air. Ne jamais mettre
le moteur en marche avant d’avoir
remonté l’élément en mousse. Une
usure excessive du ou d es pistons
et/ou du ou des cylin dres pourrait
en résulter.
[FCA15622]
6. Remettre le couvercle du boîtier de
filtre à air en place et le fixer à l’aide de
la vis.
7. Remettre la selle en place.

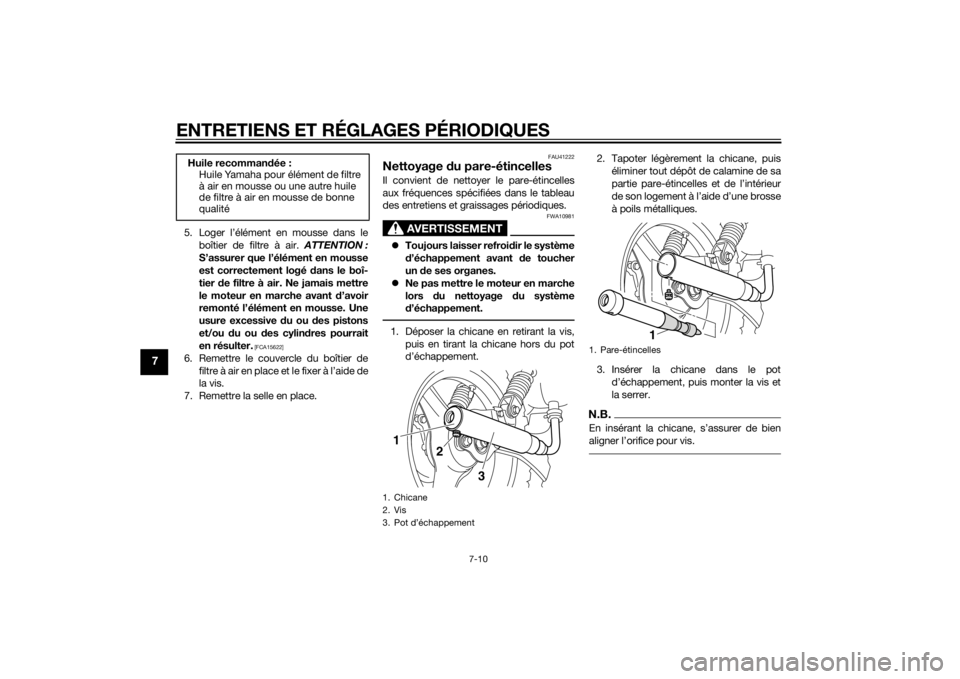

FAU41222
Nettoyage du pare-étincellesIl convient de nettoyer le pare-étincelles
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
AVERTISSEMENT
FWA10981
 Toujours laisser refroi dir le système
d ’échappement avant de toucher
un de ses organes.
 Ne pas mettre le moteur en marche
lors du nettoyage d u système
d ’échappement.1. Déposer la chicane en retirant la vis,
puis en tirant la chicane hors du pot
d’échappement. 2. Tapoter légèrement la chicane, puis
éliminer tout dépôt de calamine de sa
partie pare-étincelles et de l’intérieur
de son logement à l’aide d’une brosse
à poils métalliques.
3. Insérer la chicane dans le pot d’échappement, puis monter la vis et
la serrer.
N.B.En insérant la chicane, s’assurer de bien
aligner l’orifice pour vis.
Huile recomman dée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité
1. Chicane
2. Vis
3. Pot d’échappement1
2
3
1. Pare-étincelles
1
U2SA81F0.book Page 10 Thursday, May 29, 2014 4:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-11
7
FAU39931
Réglage du carburateurLe carburateur est une pièce maîtresse du
moteur qui nécessite des réglages très pré-
cis. Pour cette raison, la plupart des ré-
glages d’un carburateur requièrent les
compétences d’un concessionnaire
Yamaha. Le réglage décrit ci-dessous peut
toutefois être effectué sans problème par le
propriétaire.ATTENTION
FCA10551
Le carburateur a été réglé à l’usine
Yamaha après avoir subi de nombreux
tests. Toute mo dification des réglages
effectuée par une personne ne possé-
d ant pas les connaissances techniques
requises pourrait provoquer une baisse
d u rend ement du moteur, voire son en-
d ommagement.
FAU21363
Réglage du régime de ralenti du
moteurContrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.N.B.Il faut se procurer un compte-tours de dia-
gnostic afin de pouvoir effectuer ce travail.1. Fixer le compte-tours au fil de la bou-
gie.
2. Mettre le moteur en marche et le lais- ser chauffer pendant plusieurs minu-
tes entre 1000 et 2000 tr/mn, tout en
l’emballant quelques fois dans les
4000 à 5000 tr/mn.N.B.Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée
des gaz.3. Contrôler le régime de ralenti du mo-
teur et, si nécessaire, le corriger
conformément aux spécifications à
l’aide de la vis de butée de papillon
des gaz. Pour augmenter le régime de
ralenti du moteur, tourner la vis dans le sens (a). Pour diminuer le régime de
ralenti du moteur, tourner la vis dans
le sens (b).
N.B.Si le régime de ralent
i spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.1. Vis de butée de papillon des gaz
Régime de ralenti du moteur :
1650–1750 tr/mn
1 (a)
(b)
U2SA81F0.book Page 11 Thursday, May 29, 2014 4:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-12
7
FAU21385
Contrôle de la gar de de la poi-
gnée des gazLa garde de la poignée des gaz doit être de
1.5–3.5 mm (0.06–0.14 in) au bord intérieur
de la poignée des gaz. Contrôler régulière-
ment la garde de la poignée des gaz et, si
nécessaire, la faire régler par un conces-
sionnaire Yamaha.
FAU40916
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA15371
La cond uite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte d e contrôle.
Contrôler et régler la pression d e gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.
Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.

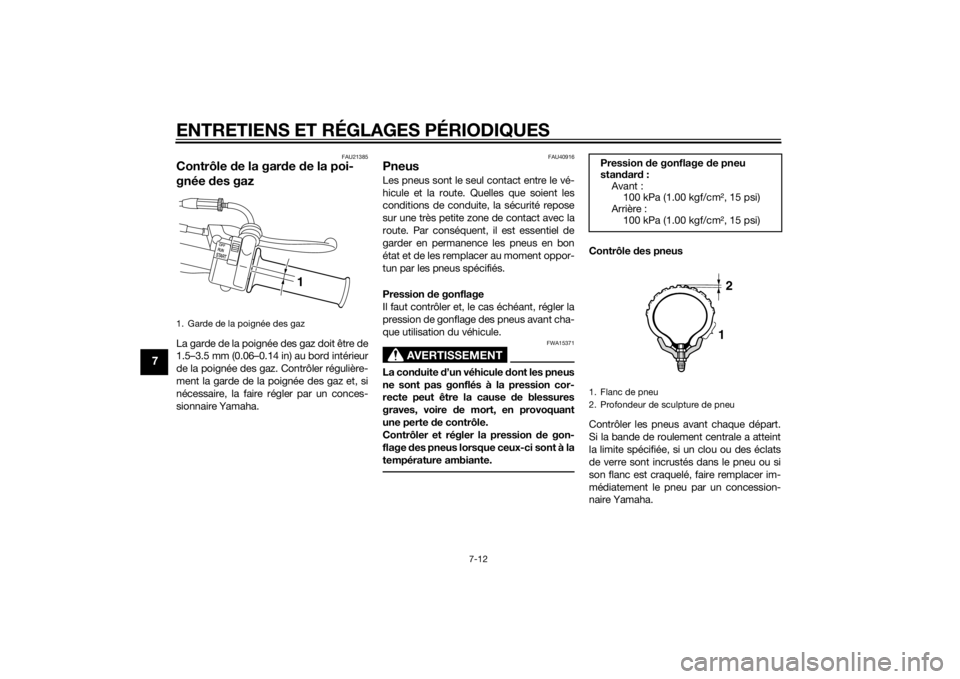

1. Garde de la poignée des gaz
1
Pression de gonflage d e pneu
stan dar d:
Avant : 100 kPa (1.00 kgf/cm2, 15 psi)
Arrière :
100 kPa (1.00 kgf/cm2, 15 psi)1. Flanc de pneu
2. Profondeur de sculpture de pneu
12
U2SA81F0.book Page 12 Thursday, May 29, 2014 4:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-13
7
Renseignements sur les pneus
Ce modèle est équipé de pneus avec
chambre à air.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière doivent être
d e la même conception et du même fa-
bricant afin de garantir une bonne tenue
d e route et éviter les acci dents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
AVERTISSEMENT
FWA15542
 Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La stabilité de la moto est ré-
d uite lorsque ses pneus sont trop
usés, ce qui peut entraîner la perte
d e son contrôle.
 Le remplacement de toutes les piè-
ces se rapportant aux freins et aux
roues doit être confié à un conces-
sionnaire Yamaha, car celui-ci pos-
sè de les connaissances et l’expé-
rience nécessaires à ces travaux. 
La pose d’une rustine sur une
chambre à air crevée n’est pas re-
comman dée. En cas d ’urgence tou-
tefois, réparer la chambre à air avec
le plus gran d soin, puis la remplacer
le plus tôt possible par une pièce de
bonne qualité.
 Rouler à vitesse mo dérée après le
remplacement d’un pneu, car ce
d ernier doit s’asseoir correctement
sur sa jante. Un pneu mal assis sur
sa jante risque de provoquer la d é-
faillance du pneu, ce qui pourrait se
tra duire par un acci dent et donc
d es dommages corporels et maté-
riels.
Profon deur de sculpture de pneu
minimale (avant et arrière) :
4.0 mm (0.16 in)
Pneu avant :Taille :
2.50-10 4PR
Fabricant/modèle : BRIDGESTONE/M29
PW50 IRC/Z MARK II (ZAF)
PW50F IRC/Z MARK II
PW50F1 IRC/Z MARK II
Pneu arrière : Taille :2.50-10 4PR
Fabricant/modèle : BRIDGESTONE/M29
PW50 IRC/Z MARK II (ZAF)
PW50F IRC/Z MARK II
PW50F1 IRC/Z MARK II
U2SA81F0.book Page 13 Thursday, May 29, 2014 4:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-14
7
FAU40782
Roues embouties ajourées
AVERTISSEMENT
FWA10611
Les roues de ce modèle ne sont pas
conçues pour des pneus sans chambre
à air (“Tubeless”). Ne pas monter des
pneus sans chambre à air sur ce mo-
d èle.Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.
FAU22153
Réglage
de la gar de des leviers

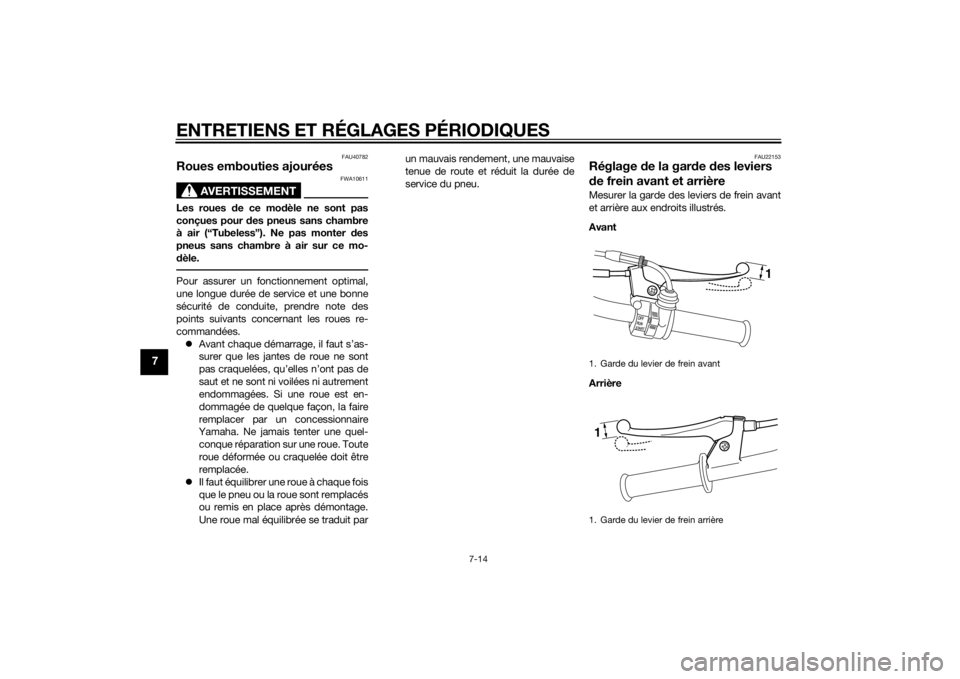

d e frein avant et arrièreMesurer la garde des leviers de frein avant
et arrière aux endroits illustrés.
Avant
Arrière1. Garde du levier de frein avant
1. Garde du levier de frein arrière
1
1
U2SA81F0.book Page 14 Thursday, May 29, 2014 4:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-15
7
Contrôler régulièrement la garde des leviers
de frein avant et arrière et, si nécessaire, la
régler comme suit.

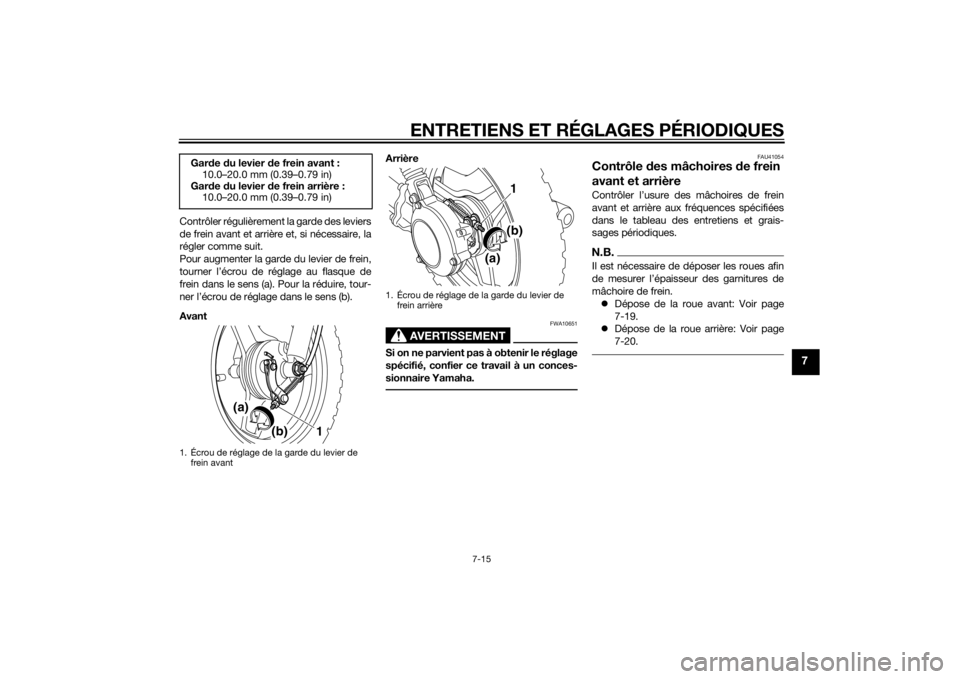

Pour augmenter la garde du levier de frein,
tourner l’écrou de réglage au flasque de
frein dans le sens (a). Pour la réduire, tour-
ner l’écrou de réglage dans le sens (b).
Avant Arrière
AVERTISSEMENT
FWA10651
Si on ne parvient pas à obtenir le réglage
spécifié, confier ce travail à un conces-
sionnaire Yamaha.
FAU41054
Contrôle
des mâchoires de frein

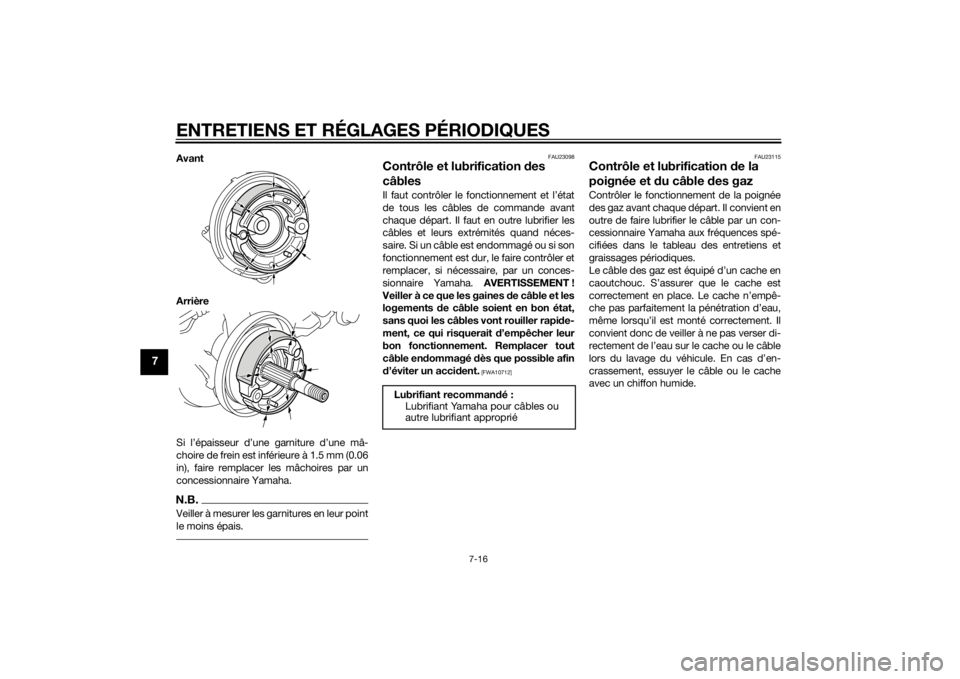

avant et arrièreContrôler l’usure des mâchoires de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.N.B.Il est nécessaire de déposer les roues afin
de mesurer l’épaisseur des garnitures de
mâchoire de frein.
 Dépose de la roue avant: Voir page
7-19.
 Dépose de la roue arrière: Voir page
7-20.
Gar de du levier d e frein avant :
10.0–20.0 mm (0.39–0.79 in)
Gar de du levier d e frein arrière :
10.0–20.0 mm (0.39–0.79 in)1. Écrou de réglage de la garde du levier de
frein avant
1
(a)
(b)
1. Écrou de réglage de la garde du levier de frein arrière
1
(a) (b)
U2SA81F0.book Page 15 Thursday, May 29, 2014 4:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
7-16
7
Avant
Arrière
Si l’épaisseur d’une garniture d’une mâ-
choire de frein est inférieure à 1.5 mm (0.06
in), faire remplacer les mâchoires par un
concessionnaire Yamaha.N.B.Veiller à mesurer les garnitures en leur point
le moins épais.
FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712] FAU23115
Contrôle et lubrification
de la
poignée et du câble des gazContrôler le fonctionne ment de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
Lubrifiant recommand é:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
U2SA81F0.book Page 16 Thursday, May 29, 2014 4:03 PM
