2015 YAMAHA MT-07 Betriebsanleitungen (in German)

PFLEGE UND STILLLEGUNG DE S MOTORRAD S
7-5
7
HINWEISNotwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.
U1WSG2G0.book Page 5 Tuesday, October 7, 2014 8:44 AM

TECHNISCHE DATEN
8-1
8
A bmessun gen:Gesamtlänge:
2085 mm (82.1 in)
Gesamtbreite:
745 mm (29.3 in)
Gesamthöhe: 1090 mm (42.9 in)
Sitzhöhe: 805 mm (31.7 in)
Radstand:
1400 mm (55.1 in)
Bodenfreiheit: 140 mm (5.51 in)
Mindest-Wendekreis: 2694 mm (106.1 in)Gewicht:Gewicht (fahrfertig):MT07 179 kg (395 lb)
MT07A 182 kg (401 lb)Motor:Bauart:Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
Reihenzweizylinder
Hubraum: 689 cm3
Bohrung × Hub:
80.0 × 68.6 mm (3.15 × 2.70 in)
Verdichtungsverhältnis:
11.5 : 1
Startsystem: Elektrostarter
Schmiersystem: Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone: 2.30 L (2.43 US qt, 2.02 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.60 L (2.75 US qt, 2.29 Imp.qt)Füllmeng e:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle): 1.60 L (1.69 US qt, 1.41 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter Papiereinsatz
Kraftstoff:Empfohlener Kraftstoff:Bleifreies Superbenzin (Gasohol (E10)
zulässig)
Tankvolumen (Gesamtinhalt): 14 L (3.70 US gal, 3.08 Imp.gal)
Davon Reserve:
2.7 L (0.71 US gal, 0.59 Imp.gal)Kraftstoff-Einspritzun g:Drosselklappengehäuse:
Kennzeichnung: MT07 1WS1 00
MT07 (35 kW) 1WS2 20
MT07A 1WS1 00
MT07A (35 kW) 1WS2 20Zün dkerze(n):Hersteller/Modell:
NGK/LMAR8A-9
Zündkerzen-Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)Kupplun g:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftü bertra gun g:Primäruntersetzungsverhältnis:
1.925 (77/40)
Achsantrieb:
Kette
Sekundäruntersetzungsverhältnis: 2.688 (43/16)
Getriebeart: klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U1WSG2G0.book Page 1 Tuesday, October 7, 2014 8:44 AM

TECHNISCHE DATEN
8-2
8
Getriebeabstufung:
1. Gang:
2.846 (37/13)
2. Gang: 2.125 (34/16)
3. Gang: 1.632 (31/19)
4. Gang:
1.300 (26/20)
5. Gang: 1.091 (24/22)
6. Gang: 0.964 (27/28)Fahr gestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel: 24.80 Grad
Nachlauf:
90 mm (3.5 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ: MICHELIN/PILOT ROAD 3
Hersteller/Typ: BRIDGESTONE/BT023F FHinterreifen:Ausführung: Schlauchlos-Reifen
Dimension: 180/55 ZR17M/C (73W) Hersteller/Typ:
MICHELIN/PILOT ROAD 3A
Hersteller/Typ: BRIDGESTONE/BT023R M
Zula dung :Max. Gesamtzuladung:
MT07 176 kg (388 lb)
MT07A 173 kg (381 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):Zuladungsbedingung:
MT07 0–176 kg (0–388 lb)
MT07A 0–173 kg (0–381 lb)
Vorn:225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)
Rennen: Vorn:225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)Vor derra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT3.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT5.50
Vor derra dbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Einzelscheibenbremse
Betätigung: Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg:
130 mm (5.1 in)Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130 mm (5.1 in)Elektrische Anlag e:Zündsystem:
TCI
U1WSG2G0.book Page 2 Tuesday, October 7, 2014 8:44 AM

TECHNISCHE DATEN
8-3
8
Lichtmaschine:
Drehstromgenerator mit
PermanentmagnetBatterie:Typ:YTZ10S
Spannung, Kapazität:
12 V, 8.6 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannun g, Watt × Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W × 1
Rücklicht/Bremslicht: LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten: 12 V, 10.0 W × 2
Standlicht vorn: 12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte:
LED
Öldruck-Warnleuchte: LED
Blinker-Kontrollleuchte: LED Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte:
MT07A LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherun gen:Hauptsicherung:
30.0 A
Nebenverbrauchersicherung:
2.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung: 10.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung: 7.5 A
Kühlerlüftermotor-Sicherung: 10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit: MT07A 7.5 A
Sicherung des ABS-Motors: MT07A 30.0 A
ABS-Magnetventilsicherung:
MT07A 20.0 A
Zusatzsicherung: 7.5 A
U1WSG2G0.book Page 3 Tuesday, October 7, 2014 8:44 AM

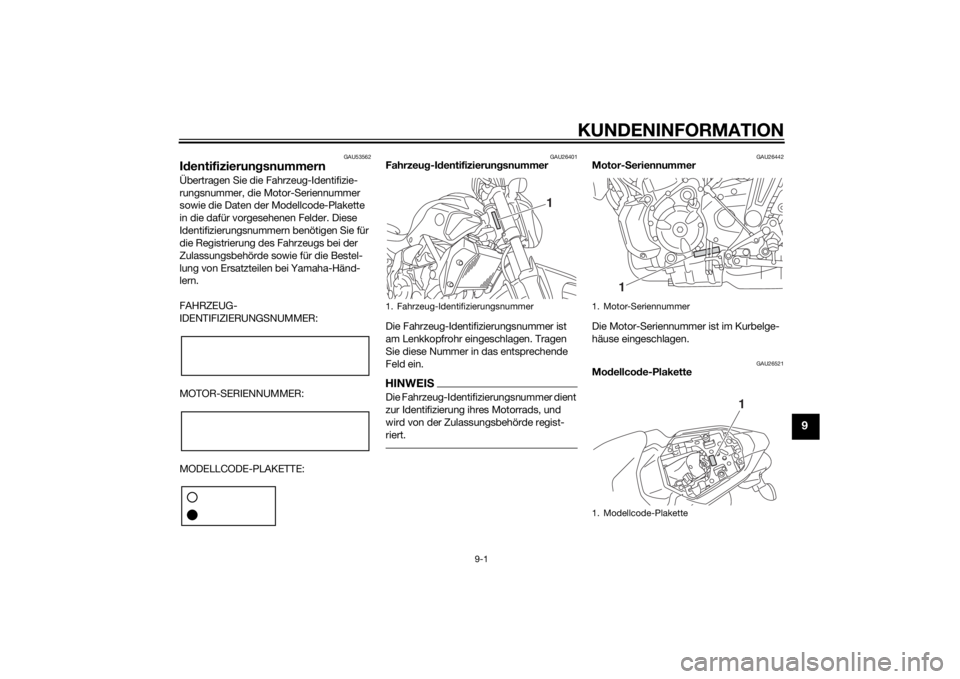

KUNDENINFORMATION
9-1
9
GAU53562
Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26521
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
U1WSG2G0.book Page 1 Tuesday, October 7, 2014 8:44 AM

KUNDENINFORMATION
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-20.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.U1WSG2G0.book Page 2 Tuesday, October 7, 2014 8:44 AM

10-1
10
INDEX
AAbblendschalter ................................... 3-13
Ablagefach............................................ 3-22
ABS (für Modelle mit ABS) ................... 3-15
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ..... 3-5
Antriebsketten-Durchhang ................... 6-22
Antriebskette, säubern und schmieren........................................... 6-24
Anzeigeleuchte des
Wegfahrsperren-Systems .................... 3-6BBatterie ................................................. 6-28
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe, auswechseln .................. 6-34
Blinkerschalter ...................................... 3-13
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-24
Bremsflüssigkeitsstand, prüfen ............ 6-20
Bremsflüssigkeit, wechseln .................. 6-22
Bremslichtschalter ................................ 6-19EEinfahrvorschriften.................................. 5-4FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-23
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-40
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel..................................... 3-15
Fußbrems- und Schalthebel, prüfen und schmieren.................................... 6-25
Fußschalthebel ..................................... 3-14
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-25HHandbremshebel.................................. 3-14
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-25
Helmhalte-Drahtseil.............................. 3-21
Hinterradaufhängung, schmieren......... 6-26
Hupenschalter ...................................... 3-13IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-19
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-35
Kontroll- und Warnleuchten ................... 3-4
Kraftstoff .............................................. 3-17
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-18
Kraftstoff, Tipps zum Sparen ................. 5-4
Kühlflüssigkeit ...................................... 6-11
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-4
Kupplungshebel ................................... 3-14
Kupplungshebel-Spiel, einstellen......... 6-18LLage der Teile......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-13
Lenkung, prüfen ................................... 6-28
Lichthupenschalter............................... 3-13
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ....................... 6-14
MModellcode-Plakette .............................. 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone .................... 6-9
Motorrad aufbocken ............................. 6-36
Motor-Seriennummer ............................. 9-1
Motorstart-/stoppschalter .................... 3-13
Motorstörungs-Warnleuchte................... 3-5
Multifunktionsmesser-Einheit ................. 3-6NNebenverbraucher-Steckverbinder ...... 3-27OÖldruck-Warnleuchte.............................. 3-4PParken..................................................... 5-5
Pflege...................................................... 7-1RRäder .................................................... 6-18
Rad, hinten (für Modelle ohne ABS) ..... 6-38
Radlager, prüfen ................................... 6-28
Rad, vorn (für Modelle ohne ABS) ........ 6-36
Reifen.................................................... 6-15
Rücklicht/Bremslicht............................. 6-34SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen ....................... 6-20
Scheinwerferlampe, auswechseln ........ 6-32
Schwingen-Drehpunkte, schmieren ..... 6-27
Seitenständer........................................ 3-24
Seitenständer, prüfen und schmieren ........................................... 6-26
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-30
U1WSG2G0.book Page 1 Tuesday, October 7, 2014 8:44 AM

INDEX
10-2
10
Sitzbank ................................................ 3-20
Spanngurt-Halterungen ........................ 3-24
Spiel des Gasdrehgriffs, prüfen ............ 6-15
Spiel des Handbremshebels, prüfen .... 6-19
Standlichtlampe, auswechseln ............. 6-33
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-16
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-27VVentilspiel.............................................. 6-15
Vorsicht bei Mattfarben .......................... 7-1WWarnblinkschalter ................................. 3-13
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen................................. 6-8
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System............... 3-25
U1WSG2G0.book Page 2 Tuesday, October 7, 2014 8:44 AM
