INHALT
Lenkung prüfen .............................6-28
Radlager prüfen .............................6-28
Batterie ..........................................6-28
Sicherungen wechseln ..................6-30
Scheinwerferlampe auswechseln ..............................6-32
Standlichtlampe auswechseln.......6-33
Rücklicht/Bremslicht .....................6-34
Blinkerlampe auswechseln ............6-34
Kennzeichenleuchten-Lampe auswechseln ..............................6-35
Motorrad aufbocken ......................6-36
Vorderrad (für Modelle ohne ABS) ...........................................6-36
Hinterrad (für Modelle ohne ABS) ...........................................6-38
Fehlersuche ...................................6-40
Fehlersuchdiagramme ...................6-41
PFLEGE UND S TILLLEGUNG DE S
MOTORRAD S....................................7-1
Vorsicht bei Mattfarben ...................7-1
Pflege ..............................................7-1
Abstellen..........................................7-4
TECHNI SCHE DATEN .......................8-1
KUNDENINFORMATION ...................9-1
Identifizierungsnummern .................9-1
INDEX ...............................................10-1
U1WSG2G0.book Page 2 Tuesday, October 7, 2014 8:44 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-40
6
2. Die Antriebskette auf das Kettenrad
einbauen.
3. Die Exzenterplatte für den An- triebsketten-Durchhang, die Unterleg-
scheibe und die Achsmutter einbau-
en.
4. Das Hinterrad absenken, so dass es Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Den Durchhang der Antriebskette ein- stellen. (Siehe Seite 6-22.)
6. Die Achsmutter und dann die Konter- muttern vorschriftsmäßig anziehen.
GAU25872
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in der Nähe befin den, einschließ- lich Zün
dflammen für Warmwasser be-
reiter od er Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig un gen verursachen.

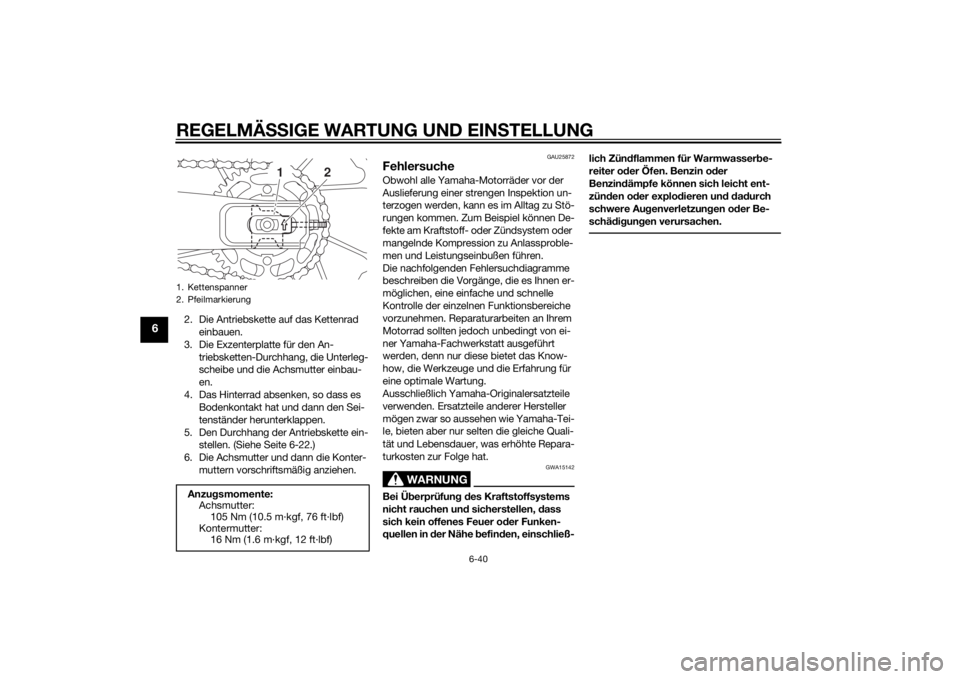

1. Kettenspanner
2. PfeilmarkierungAnzu gsmomente:
Achsmutter: 105 Nm (10.5 m·kgf, 76 ft·lbf)
Kontermutter: 16 Nm (1.6 m·kgf, 12 ft·lbf)
2
1
U1WSG2G0.book Page 40 Tuesday, October 7, 2014 8:44 AM

10-1
10
INDEX
AAbblendschalter ................................... 3-13
Ablagefach............................................ 3-22
ABS (für Modelle mit ABS) ................... 3-15
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ..... 3-5
Antriebsketten-Durchhang ................... 6-22
Antriebskette, säubern und schmieren........................................... 6-24
Anzeigeleuchte des
Wegfahrsperren-Systems .................... 3-6BBatterie ................................................. 6-28
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe, auswechseln .................. 6-34
Blinkerschalter ...................................... 3-13
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-24
Bremsflüssigkeitsstand, prüfen ............ 6-20
Bremsflüssigkeit, wechseln .................. 6-22
Bremslichtschalter ................................ 6-19EEinfahrvorschriften.................................. 5-4FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-23
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-40
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel..................................... 3-15
Fußbrems- und Schalthebel, prüfen und schmieren.................................... 6-25
Fußschalthebel ..................................... 3-14
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-25HHandbremshebel.................................. 3-14
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-25
Helmhalte-Drahtseil.............................. 3-21
Hinterradaufhängung, schmieren......... 6-26
Hupenschalter ...................................... 3-13IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-19
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-35
Kontroll- und Warnleuchten ................... 3-4
Kraftstoff .............................................. 3-17
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-18
Kraftstoff, Tipps zum Sparen ................. 5-4
Kühlflüssigkeit ...................................... 6-11
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-4
Kupplungshebel ................................... 3-14
Kupplungshebel-Spiel, einstellen......... 6-18LLage der Teile......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-13
Lenkung, prüfen ................................... 6-28
Lichthupenschalter............................... 3-13
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ....................... 6-14
MModellcode-Plakette .............................. 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone .................... 6-9
Motorrad aufbocken ............................. 6-36
Motor-Seriennummer ............................. 9-1
Motorstart-/stoppschalter .................... 3-13
Motorstörungs-Warnleuchte................... 3-5
Multifunktionsmesser-Einheit ................. 3-6NNebenverbraucher-Steckverbinder ...... 3-27OÖldruck-Warnleuchte.............................. 3-4PParken..................................................... 5-5
Pflege...................................................... 7-1RRäder .................................................... 6-18
Rad, hinten (für Modelle ohne ABS) ..... 6-38
Radlager, prüfen ................................... 6-28
Rad, vorn (für Modelle ohne ABS) ........ 6-36
Reifen.................................................... 6-15
Rücklicht/Bremslicht............................. 6-34SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen ....................... 6-20
Scheinwerferlampe, auswechseln ........ 6-32
Schwingen-Drehpunkte, schmieren ..... 6-27
Seitenständer........................................ 3-24
Seitenständer, prüfen und schmieren ........................................... 6-26
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-30
