2015 YAMAHA MAJESTY S 125 display

INDICE INFORMAZIONI DI SICUREZZA...... 1-1
Ulteriori consigli per una guida
sicura............................................ 1-5
DESCRIZIONE ................................... 2-1
Vista da sinistra ............................... 2-1
Vista da destra................................. 2-2
Comandi e strumentazione.............. 2-3
FUNZIONI DEGLI STRUMENTI E DEI
COMANDI ........................................... 3-1
Blocchetto accensione/ bloccasterzo ................................. 3-1
Copriserratura.................................. 3-2
Spie ................................................. 3-2
Contagiri .......................................... 3-3
Segnalatore livello carburante ......... 3-4
Display multifunzione....................... 3-4
Interruttori manubrio ..... ................... 3-6
Leva freno anteriore ........................ 3-7
Leva freno posteriore....................... 3-7
Tappo serbatoio carburante ............ 3-8
Carburante....................................... 3-8
Tubetto sfiato serbatoio carburante e tubo di troppopieno del serbatoio
carburante .................................... 3-9
Convertitore catalitico .................... 3-10
Sella............................................... 3-10
Poggiapiedi passeggero ................ 3-11
Portacasco..................................... 3-11
Vani portaoggetti ........................... 3-11 Assieme ammortizzatore............... 3-12
Gancio della cinghia
portabagagli ............................... 3-13
Cavalletto laterale .... ..................... 3-13
Sistema d’interruzione circuito
accensione................................. 3-14
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO ................................. 4-1
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA .................... 5-1
Accensione del motore.................... 5-1
Avvio del mezzo .............................. 5-2
Accelerazione e dece lerazione ....... 5-2
Frenatura......................................... 5-3
Consigli per ridurre il consumo del carburante.................................... 5-3
Rodaggio ......................................... 5-3
Parcheggio ...................................... 5-4
MANUTENZIONE E REGOLAZIONI
PERIODICHE ..................................... 6-1
Kit attrezzi ....................................... 6-2
Tabella di manutenzione periodica per il sistema di controllo
emissioni ...................................... 6-4
Tabella manutenzione generale e lubrificazione ................................ 6-5 Rimozione ed installazione dei
pannelli ......................................... 6-9
Controllo della candela .................. 6-10
Olio motore e filtro olio ................... 6-11
Olio trasmissione finale.................. 6-13
Liquido refrigerante ........................ 6-14
Elementi filtranti del filtro aria e del carter cinghia trapezoidale ... 6-15
Controllo del regime del minimo .... 6-17
Controllo del gioco della manopola acceleratore................................ 6-17
Gioco valvole ................................. 6-18
Pneumatici ..................................... 6-18
Ruote in lega.................................. 6-20
Controllo gioco delle leve freno anteriore e posteriore ................. 6-21
Controllo delle pastiglie del freno
anteriore e posteriore ................. 6-21
Controllo del livello liquido freni ..... 6-22
Sostituzione del liquido freni ......... 6-23
Controllo e lubrificazione dei cavi ............................................. 6-23
Controllo e lubrificazione della
manopola e del cavo
acceleratore................................ 6-24
Lubrificazione delle leve freno anteriore e posteriore ................. 6-24
Controllo e lubrificazione del
cavalletto ce ntrale e del cavalletto
laterale........................................ 6-25
Controllo della forcella ................... 6-25



DESCRIZIONE
2-3
23
4
5
6
7
8
9
HAU10431

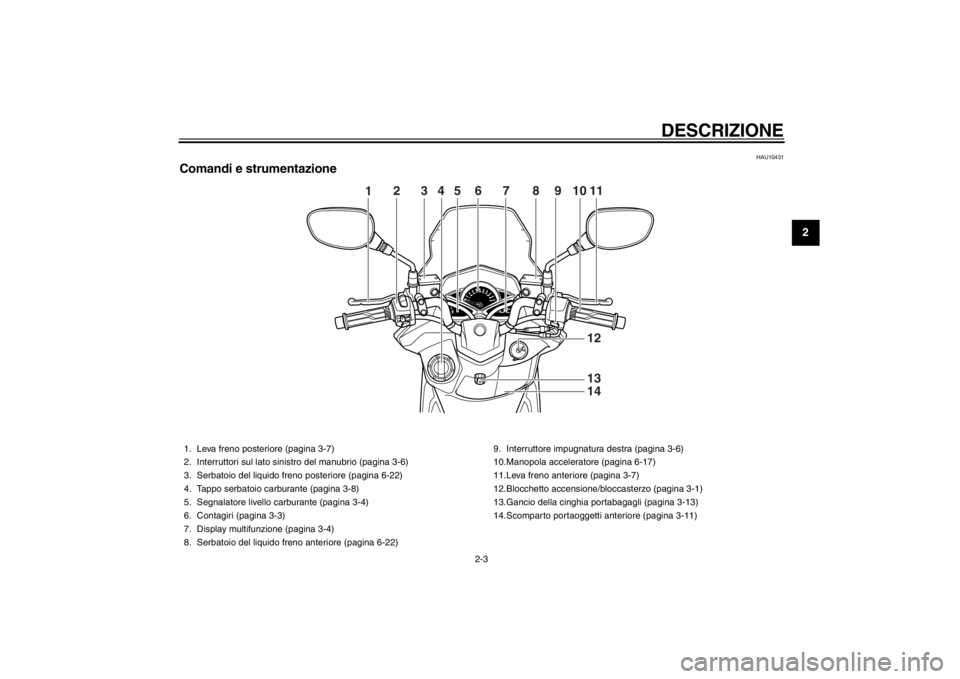

Comandi e strumentazione
1
2
3
4
56
7
8
9
10
111213
14
1. Leva freno posteriore (pagina 3-7)
2. Interruttori sul lato sinistro del manubrio (pagina 3-6)
3. Serbatoio del liquido freno posteriore (pagina 6-22)
4. Tappo serbatoio carburante (pagina 3-8)
5. Segnalatore livello carburante (pagina 3-4)
6. Contagiri (pagina 3-3)
7. Display multifunzione (pagina 3-4)
8. Serbatoio del liquido freno anteriore (pagina 6-22) 9. Interruttore impugnatura destra (pagina 3-6)
10.Manopola acceleratore (pagina 6-17)
11.Leva freno anteriore (pagina 3-7)
12.Blocchetto accensione/bl
occasterzo (pagina 3-1)
13.Gancio della cinghia portabagagli (pagina 3-13)
14.Scomparto portaoggetti anteriore (pagina 3-11)



FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
234
5
6
7
8
9
HAUT4210

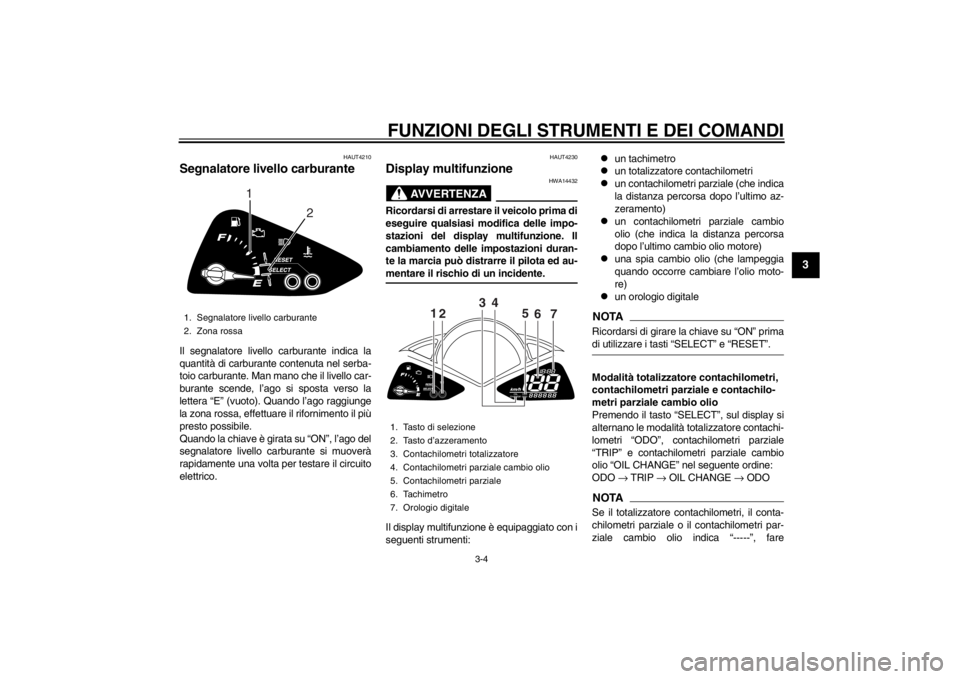

Segnalatore livello carburanteIl segnalatore livello carburante indica la
quantità di carburante contenuta nel serba-
toio carburante. Man mano che il livello car-
burante scende, l’ago si sposta verso la
lettera “E” (vuoto). Quando l’ago raggiunge
la zona rossa, effettuare il rifornimento il più
presto possibile.
Quando la chiave è girata su “ON”, l’ago del
segnalatore livello carburante si muoverà
rapidamente una volta per testare il circuito
elettrico.
HAUT4230
Display multifunzione
AVVERTENZA
HWA14432
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-mentare il rischio di un incidente.
Il display multifunzione è equipaggiato con i
seguenti strumenti:

un tachimetro

un totalizzatore contachilometri

un contachilometri parziale (che indica
la distanza percorsa dopo l’ultimo az-
zeramento)

un contachilometri parziale cambio
olio (che indica la distanza percorsa
dopo l’ultimo cambio olio motore)

una spia cambio olio (che lampeggia
quando occorre cambiare l’olio moto-
re)

un orologio digitale
NOTARicordarsi di girare la chiave su “ON” primadi utilizzare i tasti “SELECT” e “RESET”.
Modalità totalizzatore contachilometri,
contachilometri parz iale e contachilo-
metri parziale cambio olio
Premendo il tasto “SELECT”, sul display si
alternano le modalità totalizzatore contachi-
lometri “ODO”, contachilometri parziale
“TRIP” e contachilometri parziale cambio
olio “OIL CHANGE” nel seguente ordine:
ODO → TRIP → OIL CHANGE → ODONOTASe il totalizzatore cont achilometri, il conta-
chilometri parziale o il contachilometri par-
ziale cambio olio indica “-----”, fare
1. Segnalatore livello carburante
2. Zona rossa
1
2
1. Tasto di selezione
2. Tasto d’azzeramento
3. Contachilometri totalizzatore
4. Contachilometri parziale cambio olio
5. Contachilometri parziale
6. Tachimetro
7. Orologio digitale
12
3
4
5
67



FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
1
23
4
5
6
7
8
9
controllare il display multifunzione da unconcessionario Yamaha.

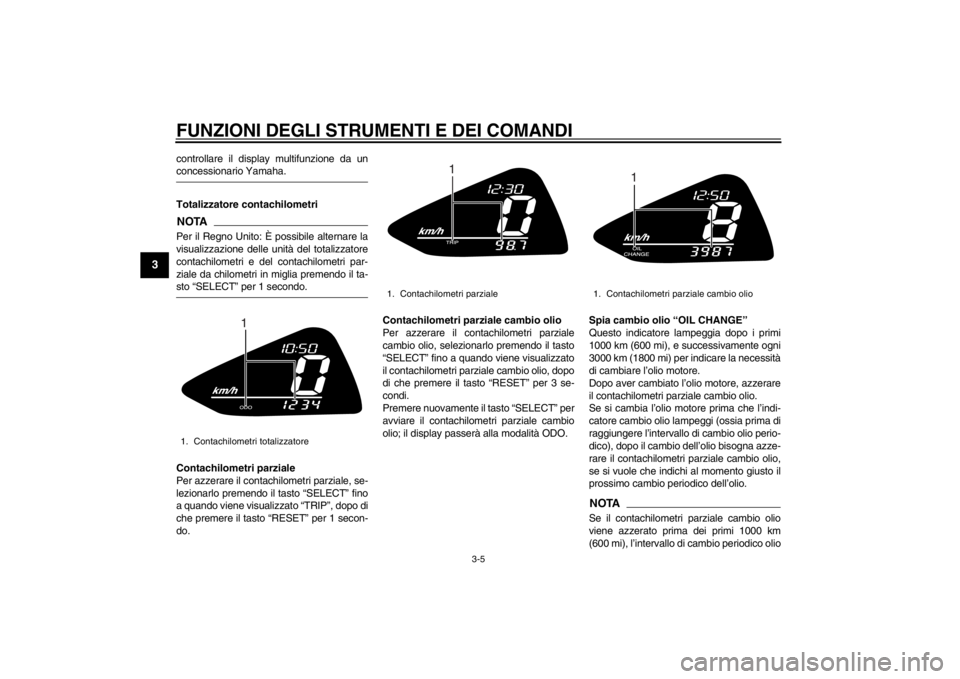

Totalizzatore contachilometriNOTAPer il Regno Unito: È possibile alternare la
visualizzazione delle unità del totalizzatore
contachilometri e del contachilometri par-
ziale da chilometri in miglia premendo il ta-sto “SELECT” per 1 secondo.
Contachilometri parziale
Per azzerare il contachilometri parziale, se-
lezionarlo premendo il tasto “SELECT” fino
a quando viene visualizzato “TRIP”, dopo di
che premere il tasto “RESET” per 1 secon-
do. Contachilometri pa
rziale cambio olio
Per azzerare il contachilometri parziale
cambio olio, selezionarlo premendo il tasto
“SELECT” fino a quando viene visualizzato
il contachilometri parziale cambio olio, dopo
di che premere il tasto “RESET” per 3 se-
condi.
Premere nuovamente il tasto “SELECT” per
avviare il contachilometri parziale cambio
olio; il display passerà alla modalità ODO. Spia cambio olio “OIL CHANGE”
Questo indicatore lampeggia dopo i primi
1000 km (600 mi),
e successivamente ogni
3000 km (1800 mi) per indicare la necessità
di cambiare l’olio motore.
Dopo aver cambiato l’olio motore, azzerare
il contachilometri parziale cambio olio.
Se si cambia l’olio motore prima che l’indi-
catore cambio olio lampeggi (ossia prima di
raggiungere l’intervallo di cambio olio perio-
dico), dopo il cambio dell’olio bisogna azze-
rare il contachilometri parziale cambio olio,
se si vuole che indichi al momento giusto il
prossimo cambio periodico dell’olio.
NOTASe il contachilometri parziale cambio olio
viene azzerato prima dei primi 1000 km
(600 mi), l’intervallo di cambio periodico olio
1. Contachilometri totalizzatore
1
1. Contachilometri parziale
1
1. Contachilometri parziale cambio olio
1



FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
234
5
6
7
8
9
successivo sarà ogni 3000 km (1800 mi).
Orologio digitale
Per regolare l’orologio digitale:1. Impostare il display su “ODO”, dopo diche premere il tasto “RESET” per al-
meno tre secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “SE-
LECT” per regolare le ore.
3. Premere il tasto “RESET” e la prima ci-
fra dei minuti inizierà a lampeggiare.
4. Premere il tasto “SELECT” per regola- re la prima cifra dei minuti.
5. Premere il tasto “RESET” e la seconda cifra dei minuti inizierà a lampeggiare.
6. Premere il tasto “SELECT” per regola-
re la seconda cifra dei minuti.
7. Premere il tasto “RESET” per avviare l’orologio digitale.NOTASe non si premere il tasto “SELECT” o “RE-
SET” entro 30 secondi, la regolazione
dell’orologio digitale non verrà completata eil display passerà alla modalità “ODO”.
HAU1234H

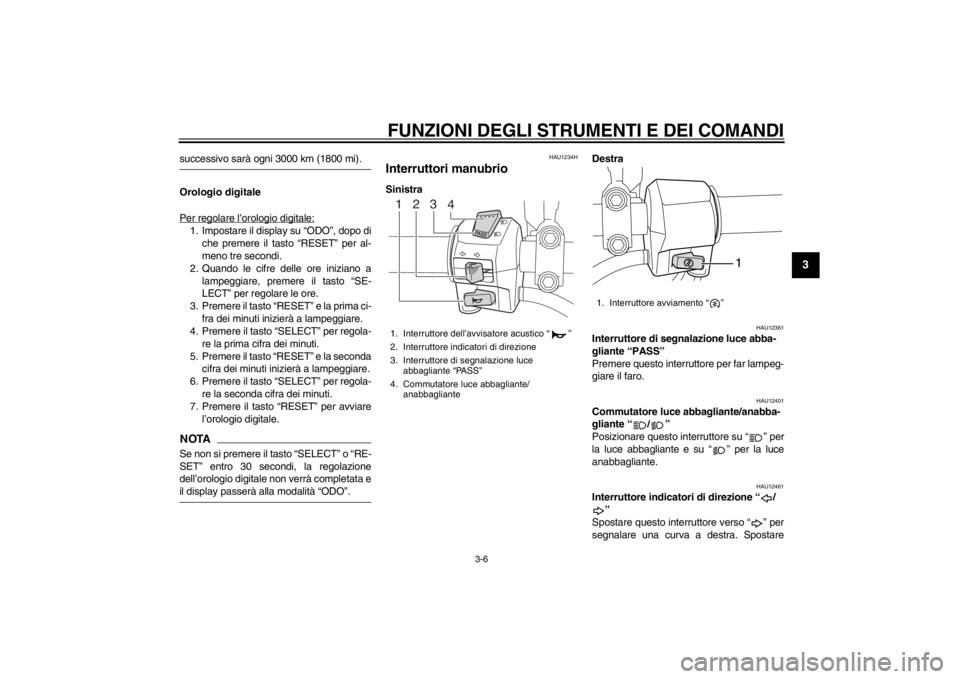

Interruttori manubrioSinistra Destra
HAU12361
Interruttore di segnalazione luce abba-
gliante “PASS”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12401
Commutatore luce a
bbagliante/anabba-
gliante “ / ”
Posizionare questo interruttore su “ ” per
la luce abbagliante e su “ ” per la luce
anabbagliante.
HAU12461
Interruttore indicatori di direzione “ / ”
Spostare questo interruttore verso “ ” per
segnalare una curva a destra. Spostare
1. Interruttore dell’avvisatore acustico “ ”
2. Interruttore indicatori di direzione
3. Interruttore di segnalazione luce abbagliante “PASS”
4. Commutatore luce abbagliante/ anabbagliante
3
21
4
1. Interruttore avviamento “ ”
1



INDICE ANALITICO
AAccelerazione e decelerazione.................. 5-2
Accensione del motore .............................. 5-1
Assieme ammortizzatore ......................... 3-12
Avvio del mezzo ........................................ 5-2BBatteria .................................................... 6-27
Blocchetto accensione/bloccasterzo ......... 3-1CCandela, controllo.................................... 6-10
Caratteristiche tecniche ............................. 8-1
Carburante................................................. 3-8
Carburante, consigli per ridurne il consumo .................................................. 5-3
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ........................ 6-25
Cavalletto laterale .................................... 3-13
Cavi, controllo e lubrificazione ................. 6-23
Commutatore luce abbagliante/ anabbagliante .......................................... 3-6
Consigli per una guida sicura .................... 1-5
Contagiri .................................................... 3-3
Convertitore catalitico .............................. 3-10
Copriserratura............................................ 3-2
Cuscinetti ruote, controllo ........................ 6-26DDisplay multifunzione................................. 3-4EElementi filtranti del filtro aria e del carter
cinghia trapezoidale .............................. 6-15
Etichetta modello ....................................... 9-1FForcella, controllo .................................... 6-25
Frenatura ................................................... 5-3 Fusibili, sostituzione ................................ 6-28
GGancio della cinghia portabagagli ........... 3-13
Gioco della manopola acceleratore,
controllo ................................................ 6-17
Gioco delle leve freno anteriore e posteriore, controllo .............................. 6-21
Gioco valvole........................................... 6-18IIndicatore di direzione anteriore .............. 6-30
Informazioni di sicurezza........................... 1-1
Interruttore avviamento ............................. 3-7
Interruttore dell’avvisa tore acustico........... 3-7
Interruttore di segnalazione luce abbagliante ............................................. 3-6
Interruttore indicatori di direzione .............. 3-6
Interruttori manubrio .................................. 3-6KKit attrezzi ................................................. 6-2LLampada biluce fanalino/stop ................. 6-29
Lampada indicatore di direzione (posteriore), sostituzione....................... 6-30
Lampada luce targa, sostituzione ........... 6-31
Lampadina del faro, sostituzione ............ 6-29
Leva freno, anteriore ................................. 3-7
Leva freno, posteriore ............................... 3-7
Leve freno, lubrificazione ........................ 6-24
Liquido freni, sostituzione........................ 6-23
Liquido refrigerante ................................. 6-14
Livello liquido freni, controllo ................... 6-22
Luce di posizione anteriore ..................... 6-31
MManopola e cavo acceleratore, controllo e lubrificazione.......................................6-24
Manutenzione e lubrificazione, periodica...6-5
Manutenzione, sistema di controllo emissioni..................................................6-4NNumeri d’identificazione.............................9-1
Numero di serie motore .............................9-1
Numero identificazione veicolo ..................9-1OOlio motore ..............................................6-11
Olio trasmissione finale............................6-13PPannelli, rimozione ed installazione...........6-9
Parcheggio.................................................5-4
Pastiglie del freno anteriore e posteriore, controllo .................................................6-21
Pneumatici ...............................................6-18
Poggiapiedi passeggero ..........................3-11
Portacasco ...............................................3-11
Posizioni dei componenti ...........................2-1
Pulizia ........................................................7-1RRegime del minimo, controllo ..................6-17
Ricerca ed eliminazione guasti ................6-32
Rimessaggio ..............................................7-3
Rodaggio ...................................................5-3
Ruote .......................................................6-20SSegnalatore livello carburante ...................3-4
Sella .........................................................3-10
Sistema d’interr uzione circuito
accensione ............................................3-14
