Routinekontrollen vor fahrtbeginn

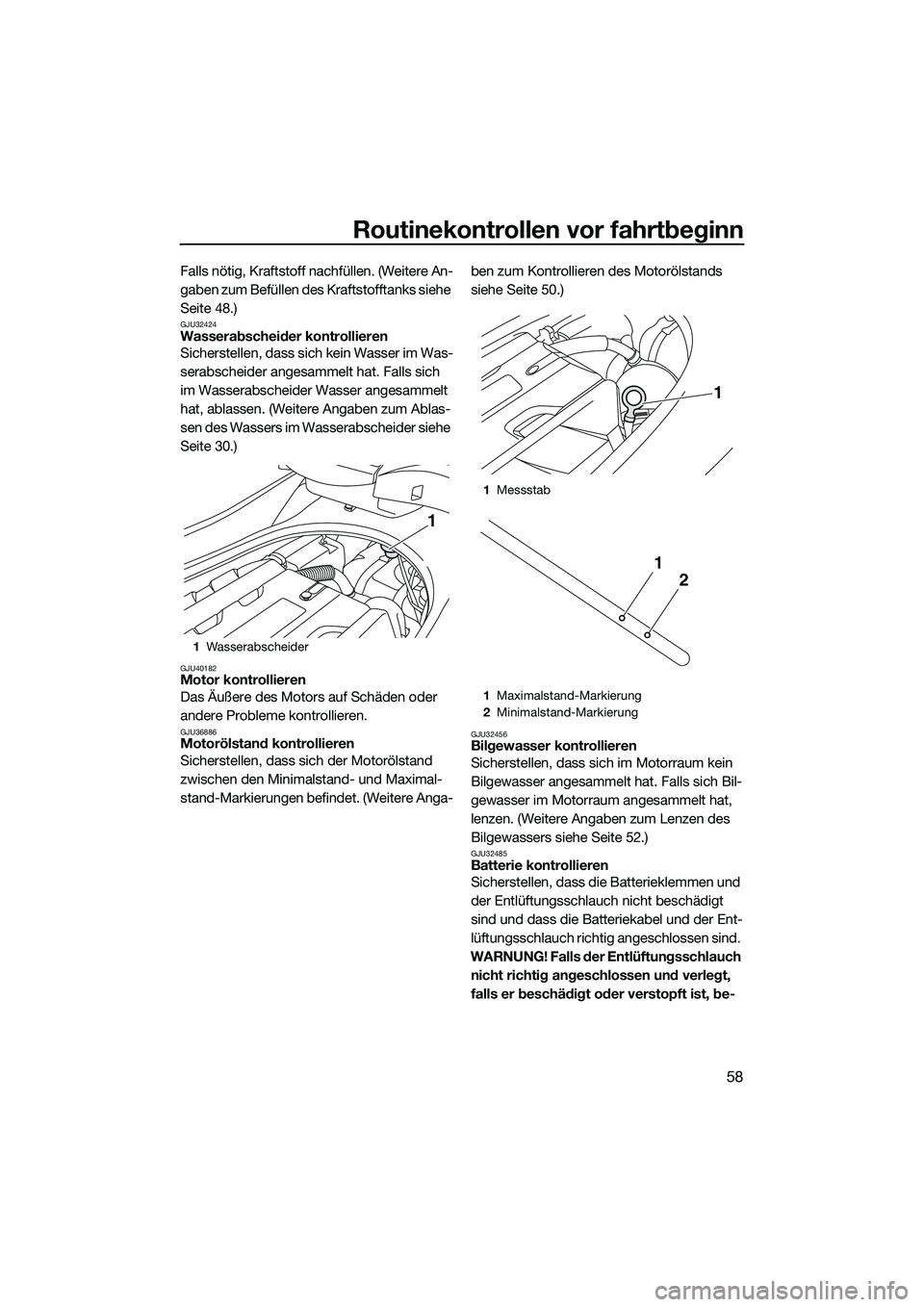

58
Falls nötig, Kraftstoff nachfüllen. (Weitere An-
gaben zum Befüllen des Kraftstofftanks siehe
Seite 48.)
GJU32424Wasserabscheider kontrollieren
Sicherstellen, dass sich kein Wasser im Was-
serabscheider angesammelt hat. Falls sich
im Wasserabscheider Wasser angesammelt
hat, ablassen. (Weitere Angaben zum Ablas-
sen des Wassers im Wasserabscheider siehe
Seite 30.)
GJU40182Motor kontrollieren
Das Äußere des Motors auf Schäden oder
andere Probleme kontrollieren.
GJU36886Motorölstand kontrollieren
Sicherstellen, dass sich der Motorölstand
zwischen den Minimalstand- und Maximal-
stand-Markierungen befindet. (Weitere Anga-ben zum Kontrollieren des Motorölstands
siehe Seite 50.)GJU32456Bilgewasser kontrollieren
Sicherstellen, dass sich im Motorraum kein
Bilgewasser angesammelt hat. Falls sich Bil-
gewasser im Motorraum angesammelt hat,
lenzen. (Weitere Angaben zum Lenzen des
Bilgewassers siehe Seite 52.)
GJU32485Batterie kontrollieren
Sicherstellen, dass die Batterieklemmen und
der Entlüftungsschlauch nicht beschädigt
sind und dass die Batteriekabel und der Ent-
lüftungsschlauch richtig angeschlossen sind.
WARNUNG! Falls der Entlüftungsschlauch nicht richtig angeschlossen und verlegt,
falls er beschädigt oder verstopft ist, be-
1 Wasserabscheider
1
1Messstab
1 Maximalstand-Markierung
2 Minimalstand-Markierung
1
2
1
UF3L71G0.book Page 58 Friday, June 20, 2014 2:19 PM

Routinekontrollen vor fahrtbeginn

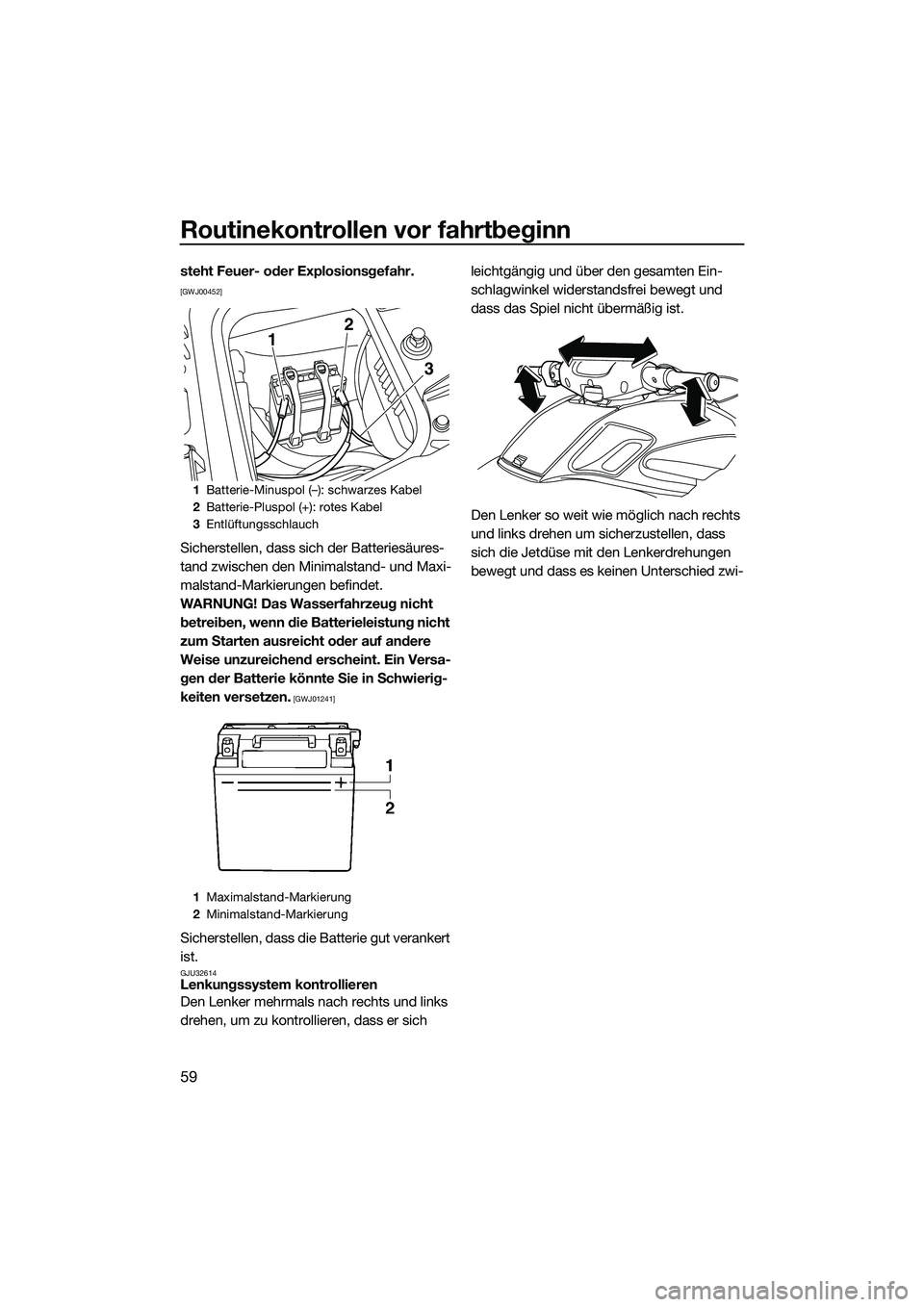

59
steht Feuer- oder Explosionsgefahr.
[GWJ00452]
Sicherstellen, dass sich der Batteriesäures-
tand zwischen den Minimalstand- und Maxi-
malstand-Markierungen befindet.
WARNUNG! Das Wasserfahrzeug nicht betreiben, wenn die Batterieleistung nicht
zum Starten ausreicht oder auf andere
Weise unzureichend erscheint. Ein Versa-
gen der Batterie könnte Sie in Schwierig-
keiten versetzen.
[GWJ01241]
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32614Lenkungssystem kontrollieren
Den Lenker mehrmals nach rechts und links
drehen, um zu kontrollieren, dass er sich leichtgängig und über den gesamten Ein-
schlagwinkel widerstandsfrei bewegt und
dass das Spiel nicht übermäßig ist.
Den Lenker so weit wie möglich nach rechts
und links drehen um sicherzustellen, dass
sich die Jetdüse mit den Lenkerdrehungen
bewegt und dass es keinen Unterschied zwi-
1
Batterie-Minuspol (–): schwarzes Kabel
2 Batterie-Pluspol (+): rotes Kabel
3 Entlüftungsschlauch
1 Maximalstand-Markierung
2 Minimalstand-Markierung
12
3
UF3L71G0.book Page 59 Friday, June 20, 2014 2:19 PM

Routinekontrollen vor fahrtbeginn

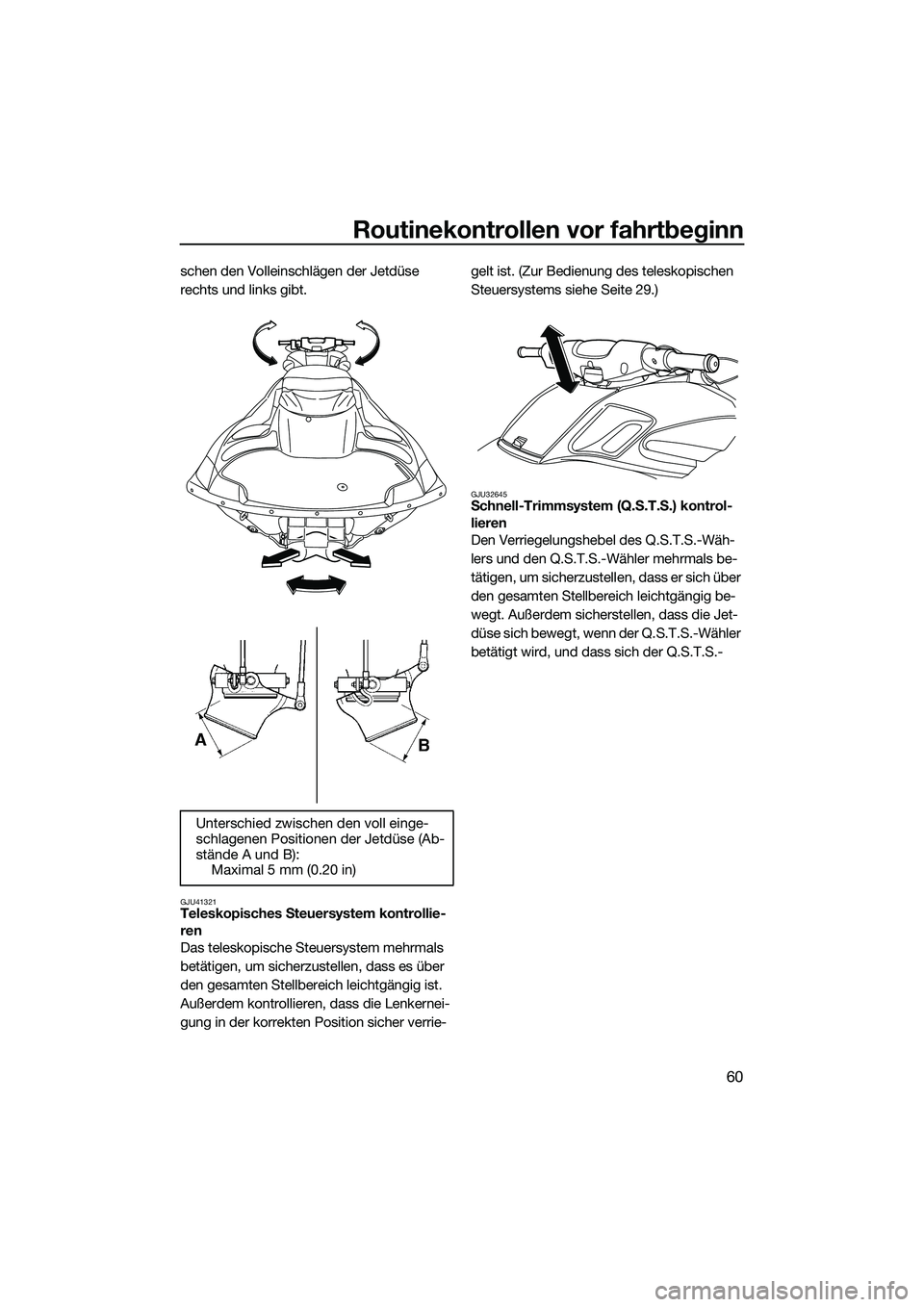

60
schen den Volleinschlägen der Jetdüse
rechts und links gibt.
GJU41321Teleskopisches Steuersystem kontrollie-
ren
Das teleskopische Steuersystem mehrmals
betätigen, um sicherzustellen, dass es über
den gesamten Stellbereich leichtgängig ist.
Außerdem kontrollieren, dass die Lenkernei-
gung in der korrekten Position sicher verrie-gelt ist. (Zur Bedienung des teleskopischen
Steuersystems siehe Seite 29.)
GJU32645Schnell-Trimmsystem (Q.S.T.S.) kontrol-
lieren
Den Verriegelungshebel des Q.S.T.S.-Wäh-
lers und den Q.S.T.S.-Wähler mehrmals be-
tätigen, um sicherzustellen, dass er sich über
den gesamten Stellbereich leichtgängig be-
wegt. Außerdem sicherstellen, dass die Jet-
düse sich bewegt, wenn der Q.S.T.S.-Wähler
betätigt wird, und dass sich der Q.S.T.S.-
Unterschied zwischen den voll einge-
schlagenen Positionen der Jetdüse (Ab-
stände A und B): Maximal 5 mm (0.20 in)
UF3L71G0.book Page 60 Friday, June 20, 2014 2:19 PM

Routinekontrollen vor fahrtbeginn

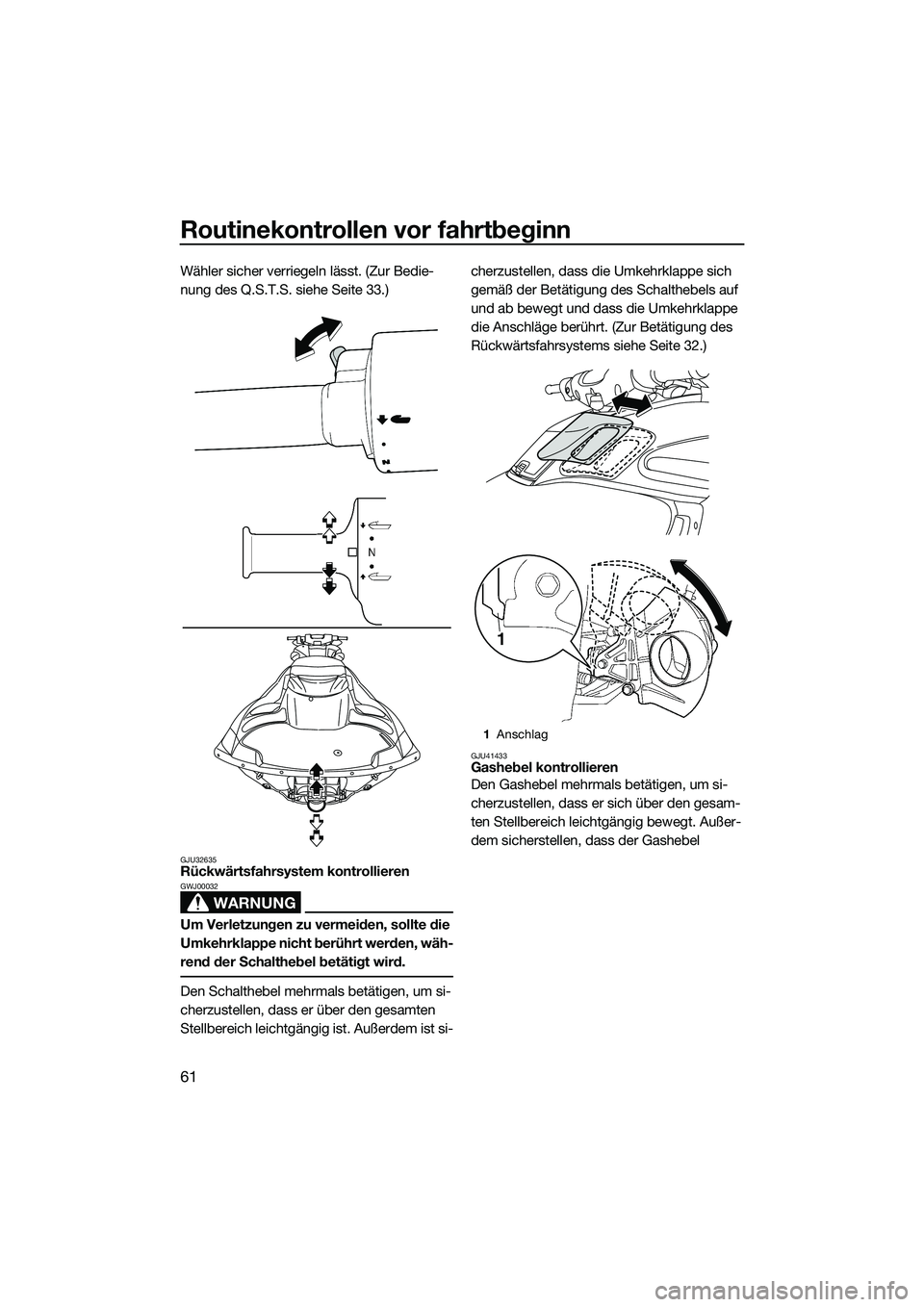

61
Wähler sicher verriegeln lässt. (Zur Bedie-
nung des Q.S.T.S. siehe Seite 33.)
GJU32635Rückwärtsfahrsystem kontrollieren
WARNUNG
GWJ00032
Um Verletzungen zu vermeiden, sollte die
Umkehrklappe nicht berührt werden, wäh-
rend der Schalthebel betätigt wird.
Den Schalthebel mehrmals betätigen, um si-
cherzustellen, dass er über den gesamten
Stellbereich leichtgängig ist. Außerdem ist si-cherzustellen, dass die Umkehrklappe sich
gemäß der Betätigung des Schalthebels auf
und ab bewegt und dass die Umkehrklappe
die Anschläge berührt.
(Zur Betätigung des
Rückwärtsfahrsystems siehe Seite 32.)
GJU41433Gashebel kontrollieren
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich über den gesam-
ten Stellbereich leichtgängig bewegt. Außer-
dem sicherstellen, dass der Gashebel
1 Anschlag
1
UF3L71G0.book Page 61 Friday, June 20, 2014 2:19 PM

Routinekontrollen vor fahrtbeginn

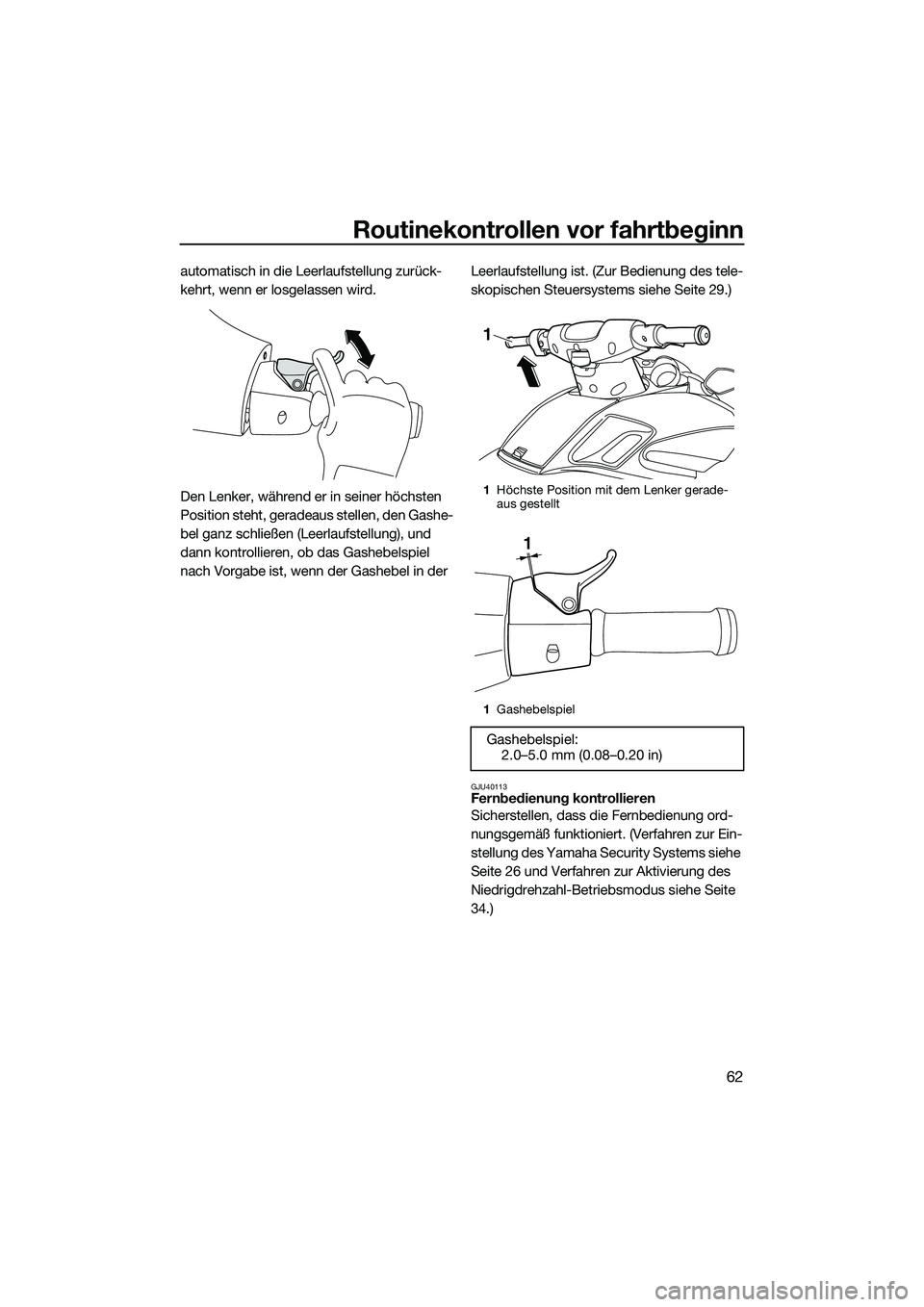

62
automatisch in die Leerlaufstellung zurück-
kehrt, wenn er losgelassen wird.
Den Lenker, während er in seiner höchsten
Position steht, geradeaus stellen, den Gashe-
bel ganz schließen (Leerlaufstellung), und
dann kontrollieren, ob das Gashebelspiel
nach Vorgabe ist, wenn der Gashebel in der Leerlaufstellung ist. (Zur Bedienung des tele-
skopischen Steuersystems siehe Seite 29.)
GJU40113Fernbedienung kontrollieren
Sicherstellen, dass die Fernbedienung ord-
nungsgemäß funktioniert. (Verfahren zur Ein-
stellung des Yamaha Security Systems siehe
Seite 26 und Verfahren zur Aktivierung des
Niedrigdrehzahl-Betriebsmodus siehe Seite
34.)
1
Höchste Position mit dem Lenker gerade-
aus gestellt
1 Gashebelspiel
Gashebelspiel:
2.0–5.0 mm (0.08–0.20 in)
1
1
UF3L71G0.book Page 62 Monday, June 23, 2014 2:45 PM

Routinekontrollen vor fahrtbeginn

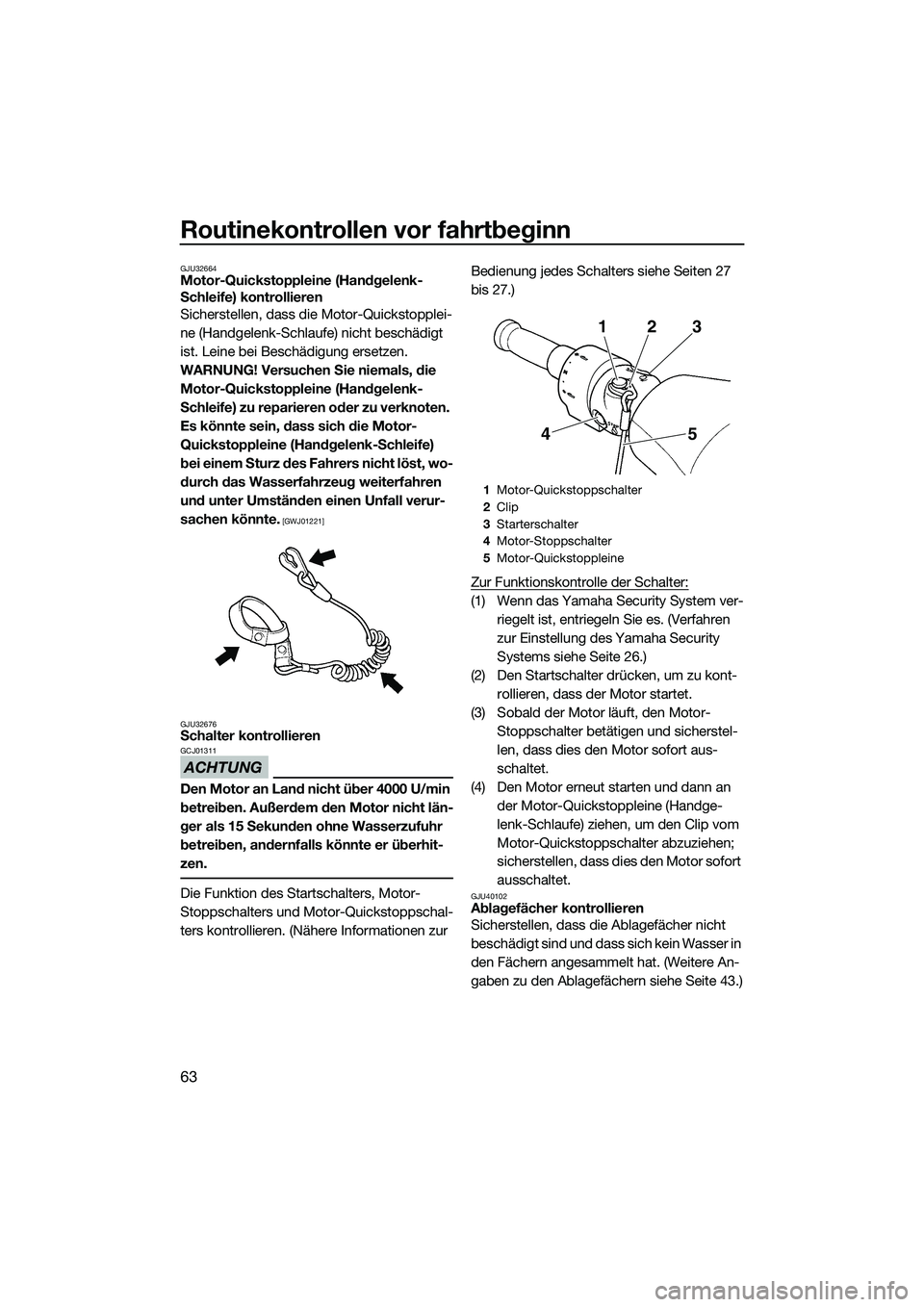

63
GJU32664Motor-Quickstoppleine (Handgelenk-
Schleife) kontrollieren
Sicherstellen, dass die Motor-Quickstopplei-
ne (Handgelenk-Schlaufe) nicht beschädigt
ist. Leine bei Beschädigung ersetzen.
WARNUNG! Versuchen Sie niemals, die Motor-Quickstoppleine (Handgelenk-
Schleife) zu reparieren oder zu verknoten.
Es könnte sein, dass sich die Motor-
Quickstoppleine (Handgelenk-Schleife)
bei einem Sturz des Fahrers nicht löst, wo-
durch das Wasserfahrzeug weiterfahren
und unter Umständen einen Unfall verur-
sachen könnte.
[GWJ01221]
GJU32676
Schalter kontrollieren
ACHTUNG
GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Funktion des Startschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren. (Nähere Informationen zur Bedienung jedes Schalters siehe Seiten 27
bis 27.)
Zur Funktionskontrolle der Schalter:
(1) Wenn das Yamaha Security System ver-
riegelt ist, entriegeln Sie es. (Verfahren
zur Einstellung des Yamaha Security
Systems siehe Seite 26.)
(2) Den Startschalter drücken, um zu kont- rollieren, dass der Motor startet.
(3) Sobald der Motor läuft, den Motor- Stoppschalter betätigen und sicherstel-
len, dass dies den Motor sofort aus-
schaltet.
(4) Den Motor erneut starten und dann an der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) ziehen, um den Clip vom
Motor-Quickstoppschalter abzuziehen;
sicherstellen, dass dies den Motor sofort
ausschaltet.
GJU40102Ablagefächer kontrollieren
Sicherstellen, dass die Ablagefächer nicht
beschädigt sind und dass sich kein Wasser in
den Fächern angesammelt hat. (Weitere An-
gaben zu den Ablagefächern siehe Seite 43.)
1Motor-Quickstoppschalter
2 Clip
3 Starterschalter
4 Motor-Stoppschalter
5 Motor-Quickstoppleine
23
1
5
4
UF3L71G0.book Page 63 Monday, June 23, 2014 2:49 PM

Routinekontrollen vor fahrtbeginn
64
GJU41082Feuerlöscher-Halterung, Abdeckung und
Band kontrollieren
Sicherstellen, dass der Feuerlöscherhalter,
die Abdeckung und das Band nicht beschä-
digt sind, und dass die Abdeckung durch das
Band sicher fixiert ist. (Weitere Angaben zu
Feuerlöscher-Halterung, Abdeckung und
Band siehe Seite 46.)
GJU32544Feuerlöscher kontrollieren
Sicherstellen, dass ein gefüllter Feuerlöscher
an Bord ist.
Für die Kontrolle des Feuerlöschers sollten
die jeweiligen Herstellerangaben beachtet
werden. Den Feuerlöscher immer fest in der
Halterung und mit angebrachter Abdeckung
aufbewahren.
Immer einen Feuerlöscher an Bord mitführen.
Ein Feuerlöscher gehört nicht zur Standard-
ausstattung dieses Wasserfahrzeugs. Ist kein
Feuerlöscher verfügbar, sollte ein Yamaha-
Händler kontaktiert werden, um ein geeigne-
tes Modell zu finden.
GJU40122Sicherheitsausrüstung kontrollieren
Kontrollieren, dass die Sicherheitsausrüstung
gemäß den geltenden Bestimmungen an
Bord ist.
GJU32353Rumpf und Deck kontrollieren
Rumpf und Deck auf Beschädigungen und
andere Probleme untersuchen.
GJU32657Jeteinlass-Kontrollen
Sicherstellen, dass der Jeteinlass nicht be-
schädigt oder durch Algen oder Fremdmate-
rial verstopft ist. Den Jeteinlass säubern,
wenn er zugesetzt ist. (Weitere Angaben zum
Jeteinlass siehe Seite 95.)
GJU32477Heck-Lenzstopfen kontrollieren
Die Heck-Lenzstopfen lösen und entfernen
und dann sicherstellen, dass die Stopfen und
die O-Ringe der Stopfen nicht beschädigt
sind und keine Fremdstoffe auf den Gewin-
den oder auf den O-Ringen der Stopfen sit-
zen. ACHTUNG: Vor dem Einsetzen der
Heck-Lenzstopfen jegliche Fremdkörper
wie Schmutz oder Sand von den Gewin-
den und von den O-Ringen der Stopfen
beseitigen. Andernfalls könnten die Ab-
lassschrauben beschädigt werden und
der Motorraum überfluten. Die O-Ringe
der Heck-Lenzstopfen kontrollieren und
sicherstellen, dass die Stopfen vor dem
Zuwasserlassen des Wasserfahrzeugs si-
cher festgezogen sind. Andernfalls könnte
der Motorraum überfluten und das Was-
serfahrzeug sinken.
[GCJ00363]
UF3L71G0.book Page 64 Friday, June 20, 2014 2:19 PM

Routinekontrollen vor fahrtbeginn

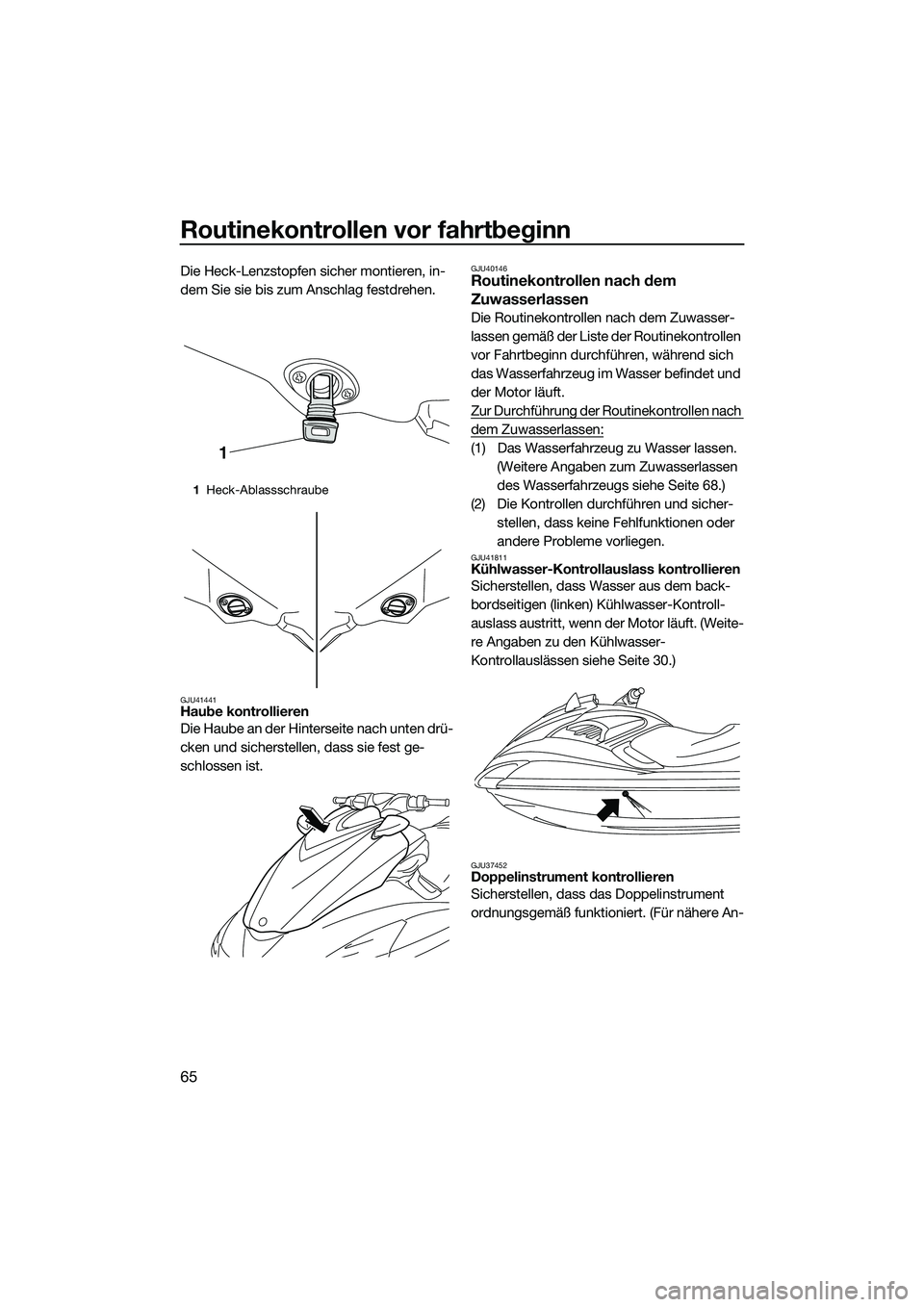

65
Die Heck-Lenzstopfen sicher montieren, in-
dem Sie sie bis zum Anschlag festdrehen.
GJU41441Haube kontrollieren
Die Haube an der Hinterseite nach unten drü-
cken und sicherstellen, dass sie fest ge-
schlossen ist.
GJU40146Routinekontrollen nach dem
Zuwasserlassen
Die Routinekontrollen nach dem Zuwasser-
lassen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, während sich
das Wasserfahrzeug im Wasser befindet und
der Motor läuft.
Zur Durchführung der Routinekontrollen nach
dem Zuwasserlassen:
(1) Das Wasserfahrzeug zu Wasser lassen. (Weitere Angaben zum Zuwasserlassen
des Wasserfahrzeugs siehe Seite 68.)
(2) Die Kontrollen durchführen und sicher- stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
GJU41811Kühlwasser-Kontrollauslass kontrollieren
Sicherstellen, dass Wasser aus dem back-
bordseitigen (linken) Kühlwasser-Kontroll-
auslass austritt, wenn der Motor läuft. (Weite-
re Angaben zu den Kühlwasser-
Kontrollauslässen siehe Seite 30.)
GJU37452Doppelinstrument kontrollieren
Sicherstellen, dass das Doppelinstrument
ordnungsgemäß funktioniert. (Für nähere An-
1Heck-Ablassschraube
1
