2015 YAMAHA FZR SVHO Betriebsanleitungen (in German)

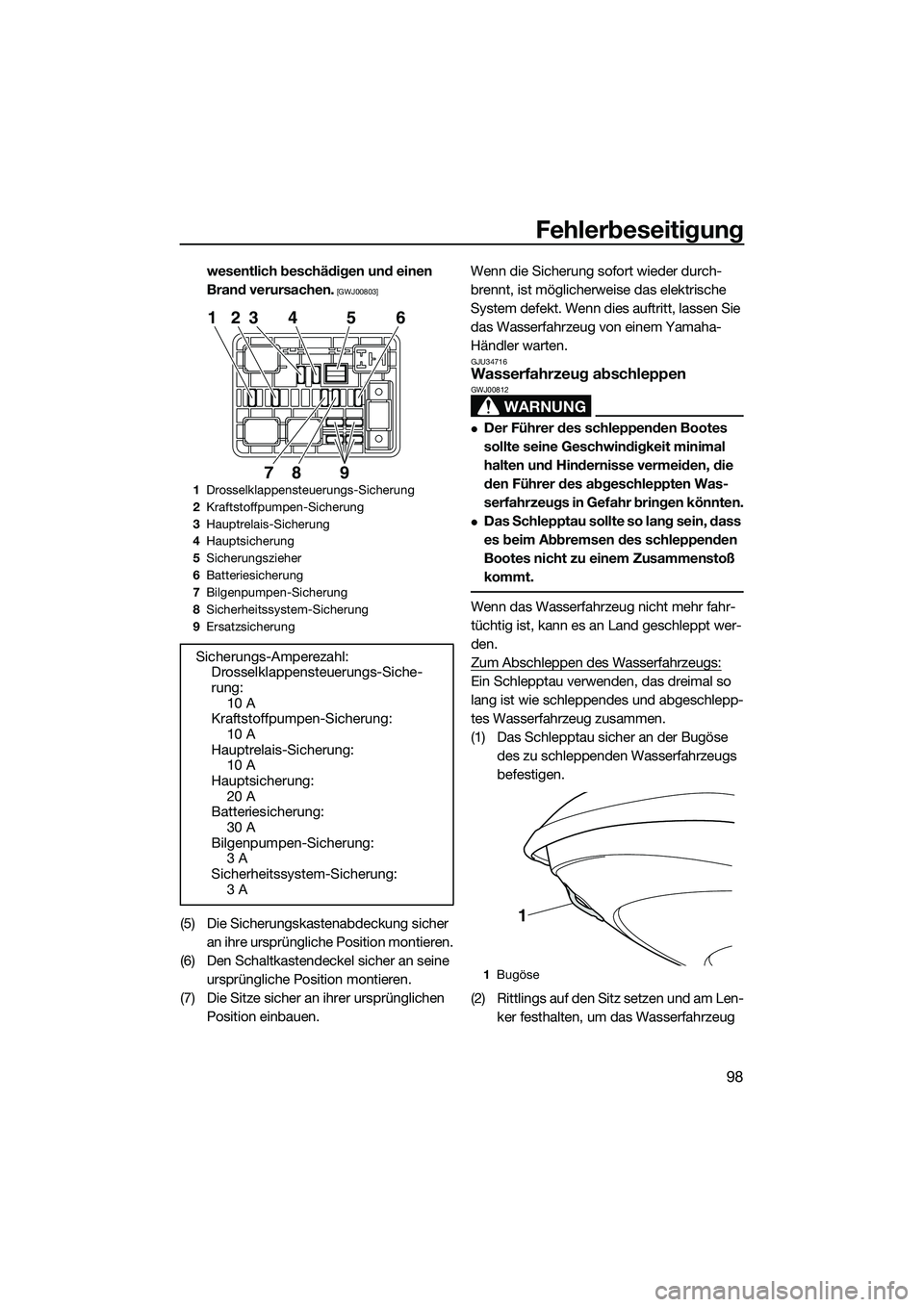

Fehlerbeseitigung
98
wesentlich beschädigen und einen
Brand verursachen.
[GWJ00803]
(5) Die Sicherungskastenabdeckung sicher an ihre ursprüngliche Position montieren.
(6) Den Schaltkastendeckel sicher an seine ursprüngliche Position montieren.
(7) Die Sitze sicher an ihrer ursprünglichen Position einbauen. Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34716Wasserfahrzeug abschleppen
WARNUNG
GWJ00812
Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des a
bgeschleppten Was-
serfahrzeugs in Gefahr bringen könnten.
Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len- ker festhalten, um das Wasserfahrzeug
1Drosselklappensteuerungs-Sicherung
2 Kraftstoffpumpen-Sicherung
3 Hauptrelais-Sicherung
4 Hauptsicherung
5 Sicherungszieher
6 Batteriesicherung
7 Bilgenpumpen-Sicherung
8 Sicherheitssystem-Sicherung
9 Ersatzsicherung
Sicherungs-Amperezahl:
Drosselklappensteuerungs-Siche-
rung:
10 A
Kraftstoffpumpen-Sicherung: 10 A
Hauptrelais-Sicherung: 10 A
Hauptsicherung:
20 A
Batteriesicherung: 30 A
Bilgenpumpen-Sicherung: 3 A
Sicherheitssystem-Sicherung:
3 A
1
9
23 4 5 6
87
1Bugöse
1
UF3L71G0.book Page 98 Friday, June 20, 2014 2:19 PM

Fehlerbeseitigung
99
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01322]
GJU36156
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 43.)
(2) Das Bilgewasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 52.)
(3) Das Wasserfahrzeug so bald wie mög- lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden. Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
UF3L71G0.book Page 99 Friday, June 20, 2014 2:19 PM

100

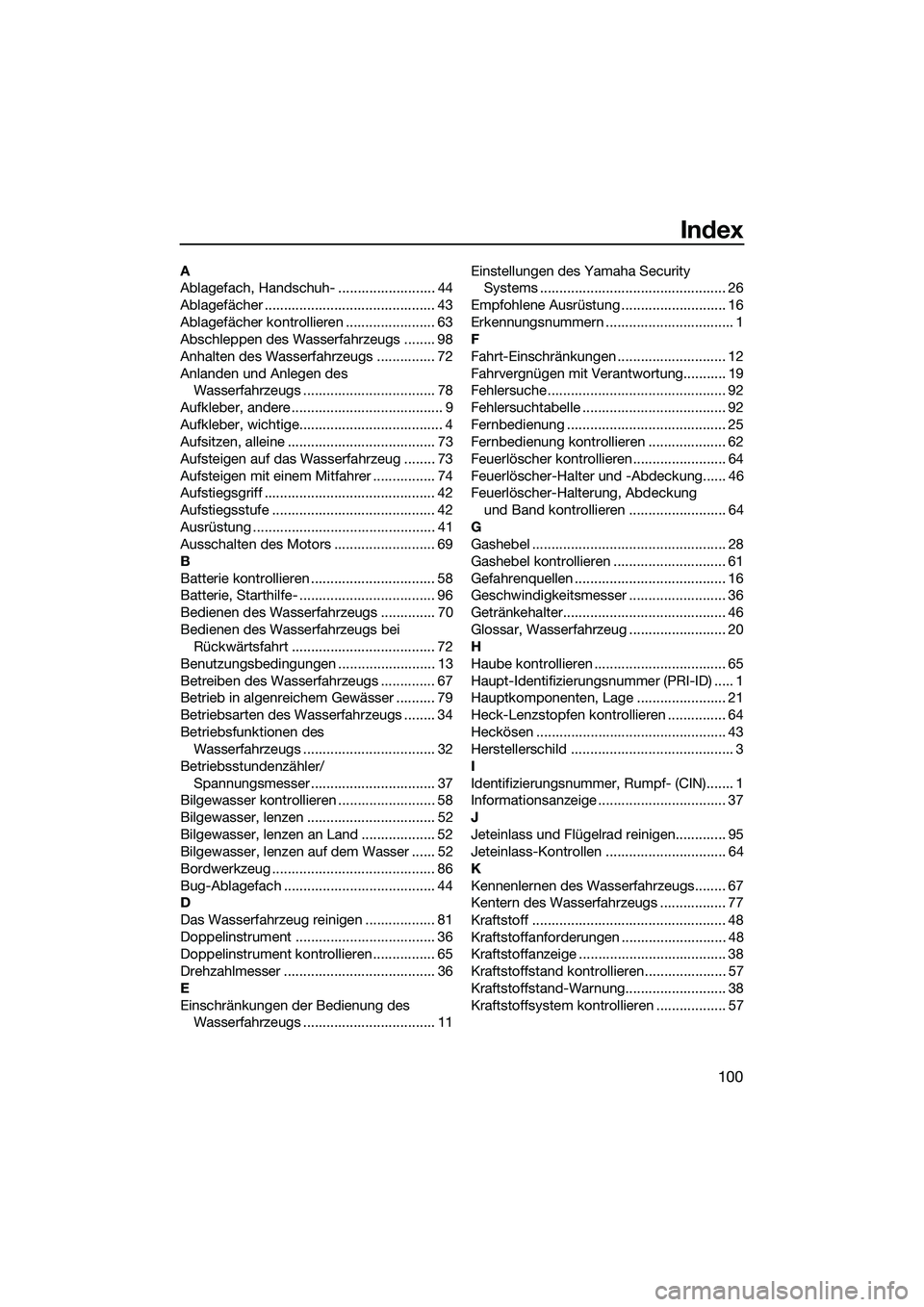

Index
A
Ablagefach, Handschuh- ......................... 44
Ablagefächer ............................................ 43
Ablagefächer kontrollieren ....................... 63
Abschleppen des Wasserfahrzeugs ........ 98
Anhalten des Wasserfahrzeugs ............... 72
Anlanden und Anlegen des Wasserfahrzeugs .................................. 78
Aufkleber, andere ....................................... 9
Aufkleber, wichtige..................................... 4
Aufsitzen, alleine ...................................... 73
Aufsteigen auf das Wasserfahrzeug ........ 73
Aufsteigen mit einem Mitfahrer ................ 74
Aufstiegsgriff ............................................ 42
Aufstiegsstufe .......................................... 42
Ausrüstung ............................................... 41
Ausschalten des Motors .......................... 69
B
Batterie kontrollieren ................................ 58
Batterie, Starthilfe- ................................... 96
Bedienen des Wasserfahrzeugs .............. 70
Bedienen des Wasserfahrzeugs bei Rückwärtsfahrt ..................................... 72
Benutzungsbedingungen ......................... 13
Betreiben des Wasserfahrzeugs .............. 67
Betrieb in algenreichem Gewässer .......... 79
Betriebsarten des Wasserfahrzeugs ........ 34
Betriebsfunktionen des Wasserfahrzeugs .................................. 32
Betriebsstundenzähler/ Spannungsmesser ................................ 37
Bilgewasser kontrollieren ......................... 58
Bilgewasser, lenzen ................................. 52
Bilgewasser, lenzen an Land ................... 52
Bilgewasser, lenzen auf dem Wasser ...... 52
Bordwerkzeug .......................................... 86
Bug-Ablagefach ....................................... 44
D
Das Wasserfahrzeug reinigen .................. 81
Doppelinstrument .................................... 36
Doppelinstrument kontrollieren ................ 65
Drehzahlmesser ....................................... 36
E
Einschränkungen der Bedienung des Wasserfahrzeugs .................................. 11 Einstellungen des Yamaha Security
Systems ................................................ 26
Empfohlene Ausrüstung ........................... 16
Erkennungsnummern ................................. 1
F
Fahrt-Einschränkungen ............................ 12
Fahrvergnügen mit Verantwortung........... 19
Fehlersuche.............................................. 92
Fehlersuchtabelle ..................................... 92
Fernbedienung ......................................... 25
Fernbedienung kontrollieren .................... 62
Feuerlöscher kontrollieren........................ 64
Feuerlöscher-Halter und -Abdeckung...... 46
Feuerlöscher-Halterung, Abdeckung und Band kontrollieren ......................... 64
G
Gashebel .................................................. 28
Gashebel kontrollieren ............................. 61
Gefahrenquellen ....................................... 16
Geschwindigkeitsmesser ......................... 36
Getränkehalter.......................................... 46
Glossar, Wasserfahrzeug ......................... 20
H
Haube kontrollieren .................................. 65
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ....................... 21
Heck-Lenzstopfen kontrollieren ............... 64
Heckösen ................................................. 43
Herstellerschild .......................................... 3
I
Identifizierungsnummer, Rumpf- (CIN)....... 1
Informationsanzeige ................................. 37
J
Jeteinlass und Flügelrad reinigen............. 95
Jeteinlass-Kontrollen ............................... 64
K
Kennenlernen des Wasserfahrzeugs........ 67
Kentern des Wasserfahrzeugs ................. 77
Kraftstoff .................................................. 48
Kraftstoffanforderungen ........................... 48
Kraftstoffanzeige ...................................... 38
Kraftstoffstand kontrollieren..................... 57
Kraftstoffstand-Warnung.......................... 38
Kraftstoffsystem kontrollieren .................. 57
UF3L71G0.book Page 100 Friday, June 20, 2014 2:19 PM

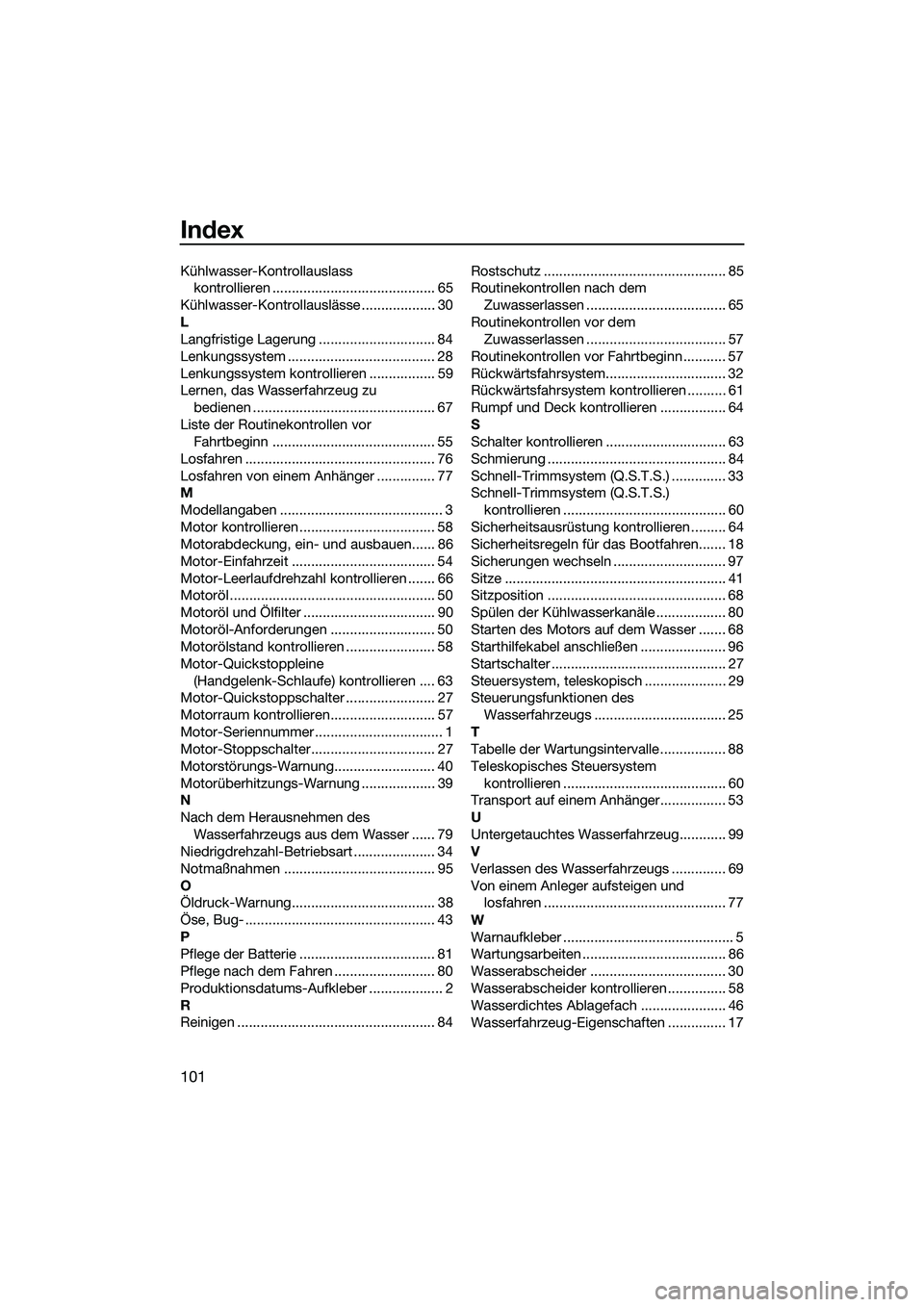

Index
101
Kühlwasser-Kontrollauslass kontrollieren .......................................... 65
Kühlwasser-Kontrollauslässe ................... 30
L
Langfristige Lagerung .............................. 84
Lenkungssystem ...................................... 28
Lenkungssystem kontrollieren ................. 59
Lernen, das Wasserfahrzeug zu bedienen ............................................... 67
Liste der Routinekontrollen vor Fahrtbeginn .......................................... 55
Losfahren ................................................. 76
Losfahren von einem Anhänger ............... 77
M
Modellangaben .......................................... 3
Motor kontrollieren ................................... 58
Motorabdeckung, ein- und ausbauen...... 86
Motor-Einfahrzeit ..................................... 54
Motor-Leerlaufdrehzahl kontrollieren ....... 66
Motoröl ..................................................... 50
Motoröl und Ölfilter .................................. 90
Motoröl-Anforderungen ........................... 50
Motorölstand kontrollieren ....................... 58
Motor-Quickstoppleine (Handgelenk-Schlaufe) kontrollieren .... 63
Motor-Quickstoppschalter ....................... 27
Motorraum kontrollieren........................... 57
Motor-Seriennummer ................................. 1
Motor-Stoppschalter................................ 27
Motorstörungs-Warnung.......................... 40
Motorüberhitzungs-Warnung ................... 39
N
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser ...... 79
Niedrigdrehzahl-Betriebsart ..................... 34
Notmaßnahmen ....................................... 95
O
Öldruck-Warnung..................................... 38
Öse, Bug- ................................................. 43
P
Pflege der Batterie ................................... 81
Pflege nach dem Fahren .......................... 80
Produktionsdatums-Aufkleber ................... 2
R
Reinigen ................................................... 84 Rostschutz ............................................... 85
Routinekontrollen nach dem
Zuwasserlassen .................................... 65
Routinekontrollen vor dem Zuwasserlassen .................................... 57
Routinekontrollen vor Fahrtbeginn ........... 57
Rückwärtsfahrsystem............................... 32
Rückwärtsfahrsystem kontrollieren .......... 61
Rumpf und Deck kontrollieren ................. 64
S
Schalter kontrollieren ............................... 63
Schmierung .............................................. 84
Schnell-Trimmsystem (Q.S.T.S.) .............. 33
Schnell-Trimmsystem (Q.S.T.S.) kontrollieren .......................................... 60
Sicherheitsausrüstung kontrollieren ......... 64
Sicherheitsregeln für das Bootfahren....... 18
Sicherungen wechseln ............................. 97
Sitze ......................................................... 41
Sitzposition .............................................. 68
Spülen der Kühlwasserkanäle .................. 80
Starten des Motors auf dem Wasser ....... 68
Starthilfekabel anschließen ...................... 96
Startschalter ............................................. 27
Steuersystem, teleskopisch ..................... 29
Steuerungsfunktionen des Wasserfahrzeugs .................................. 25
T
Tabelle der Wartungsintervalle................. 88
Teleskopisches Steuersystem kontrollieren .......................................... 60
Transport auf einem Anhänger................. 53
U
Untergetauchtes Wasserfahrzeug............ 99
V
Verlassen des Wasserfahrzeugs .............. 69
Von einem Anleger aufsteigen und losfahren ............................................... 77
W
Warnaufkleber ............................................ 5
Wartungsarbeiten ..................................... 86
Wasserabscheider ................................... 30
Wasserabscheider kontrollieren ............... 58
Wasserdichtes Ablagefach ...................... 46
Wasserfahrzeug-Eigenschaften ............... 17
UF3L71G0.book Page 101 Friday, June 20, 2014 2:19 PM

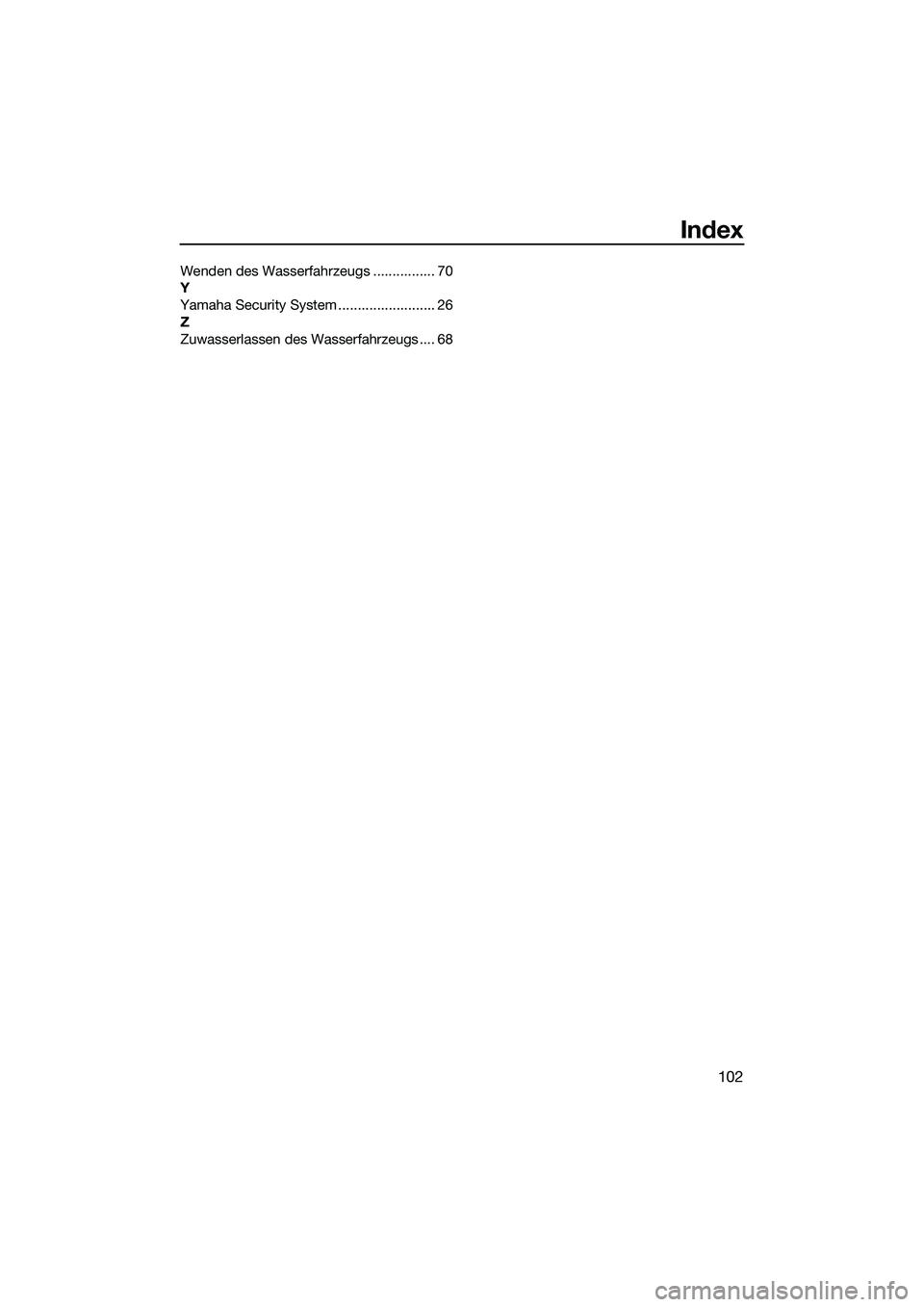

Index
102
Wenden des Wasserfahrzeugs ................ 70
Y
Yamaha Security System ......................... 26
Z
Zuwasserlassen des Wasserfahrzeugs .... 68
UF3L71G0.book Page 102 Friday, June 20, 2014 2:19 PM

Gedruckt in den USA
Juli 2014–0.1 × 1 CR
UF3L71G0.book Page 1 Friday, June 20, 2014 2:19 PM
