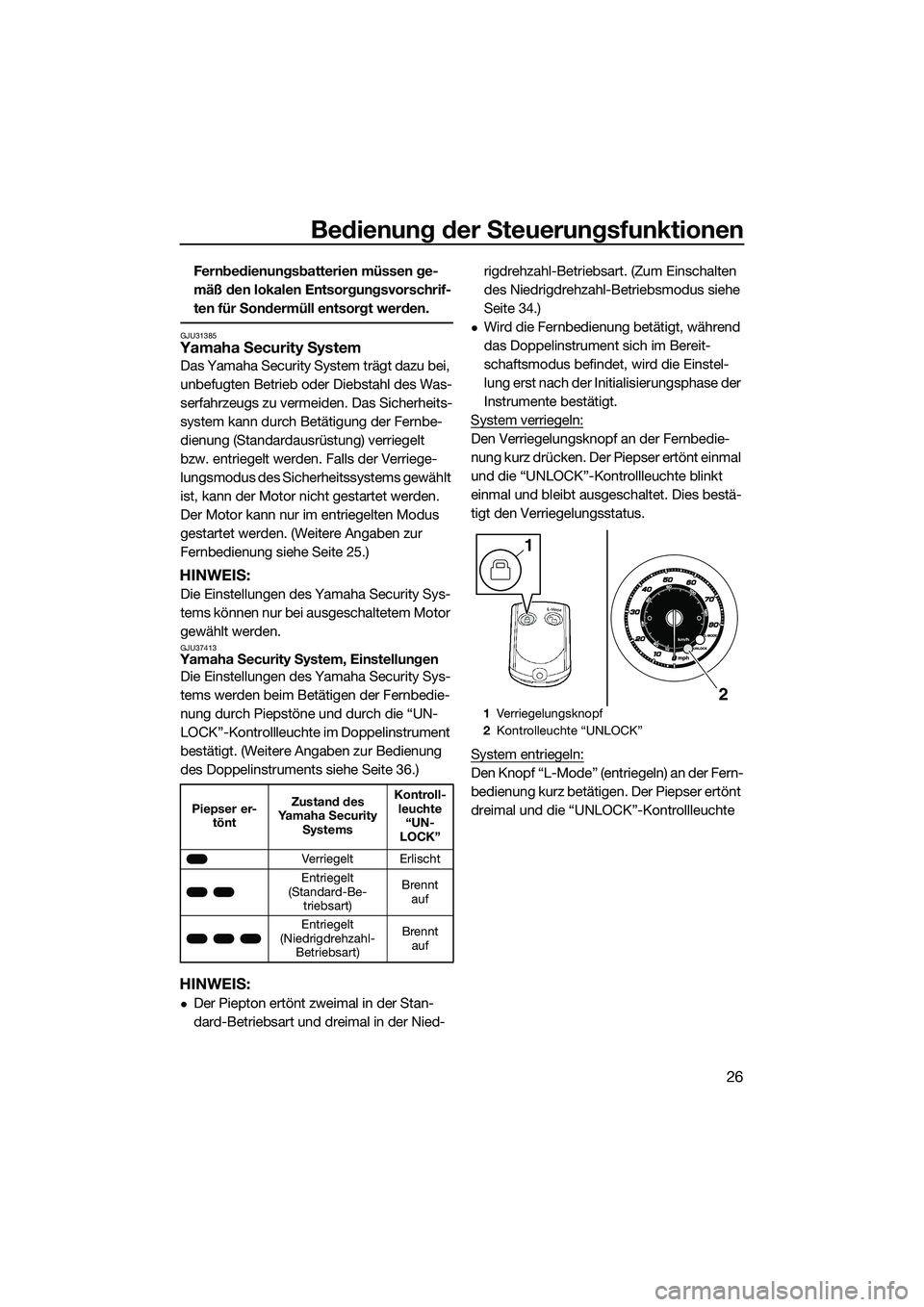

Bedienung der Steuerungsfunktionen
26
Fernbedienungsbatterien müssen ge-
mäß den lokalen Entsorgungsvorschrif-
ten für Sondermüll entsorgt werden.
GJU31385Yamaha Security System
Das Yamaha Security System trägt dazu bei,
unbefugten Betrieb oder Diebstahl des Was-
serfahrzeugs zu vermeiden. Das Sicherheits-
system kann durch Betätigung der Fernbe-
dienung (Standardausrüstung) verriegelt
bzw. entriegelt werden. Falls der Verriege-
lungsmodus des Sicherheitssystems gewählt
ist, kann der Motor nicht gestartet werden.
Der Motor kann nur im entriegelten Modus
gestartet werden. (Weitere Angaben zur
Fernbedienung siehe Seite 25.)
HINWEIS:
Die Einstellungen des Yamaha Security Sys-
tems können nur bei ausgeschaltetem Motor
gewählt werden.
GJU37413Yamaha Security System, EinstellungenDie Einstellungen des Yamaha Security Sys-
tems werden beim Betätigen der Fernbedie-
nung durch Piepstöne und durch die “UN-
LOCK”-Kontrollleuchte im Doppelinstrument
bestätigt. (Weitere Angaben zur Bedienung
des Doppelinstruments siehe Seite 36.)
HINWEIS:
Der Piepton ertönt zweimal in der Stan-
dard-Betriebsart und dreimal in der Nied- rigdrehzahl-Betriebsart. (Zum Einschalten
des Niedrigdrehzahl-Betriebsmodus siehe
Seite 34.)
Wird die Fernbedienung betätigt, während
das Doppelinstrument sich im Bereit-
schaftsmodus befindet, wird die Einstel-
lung erst nach der Initialisierungsphase der
Instrumente bestätigt.
System verriegeln:
Den Verriegelungsknopf an der Fernbedie-
nung kurz drücken. Der Piepser ertönt einmal
und die “UNLOCK”-Kontrollleuchte blinkt
einmal und bleibt ausgeschaltet. Dies bestä-
tigt den Verriegelungsstatus.
System entriegeln:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung kurz betätigen. Der Piepser ertönt
dreimal und die “UNLOCK”-Kontrollleuchte
Piepser er- tönt Zustand des
Yamaha Security Systems Kontroll-
leuchte “UN-
LOCK”
Verriegelt Erlischt
Entriegelt
(Standard-Be- triebsart) Brennt
auf
Entriegelt
(Niedrigdrehzahl- Betriebsart) Brennt
auf
1 Verriegelungsknopf
2 Kontrolleuchte “UNLOCK”
1
2
UF3L71G0.book Page 26 Friday, June 20, 2014 2:19 PM

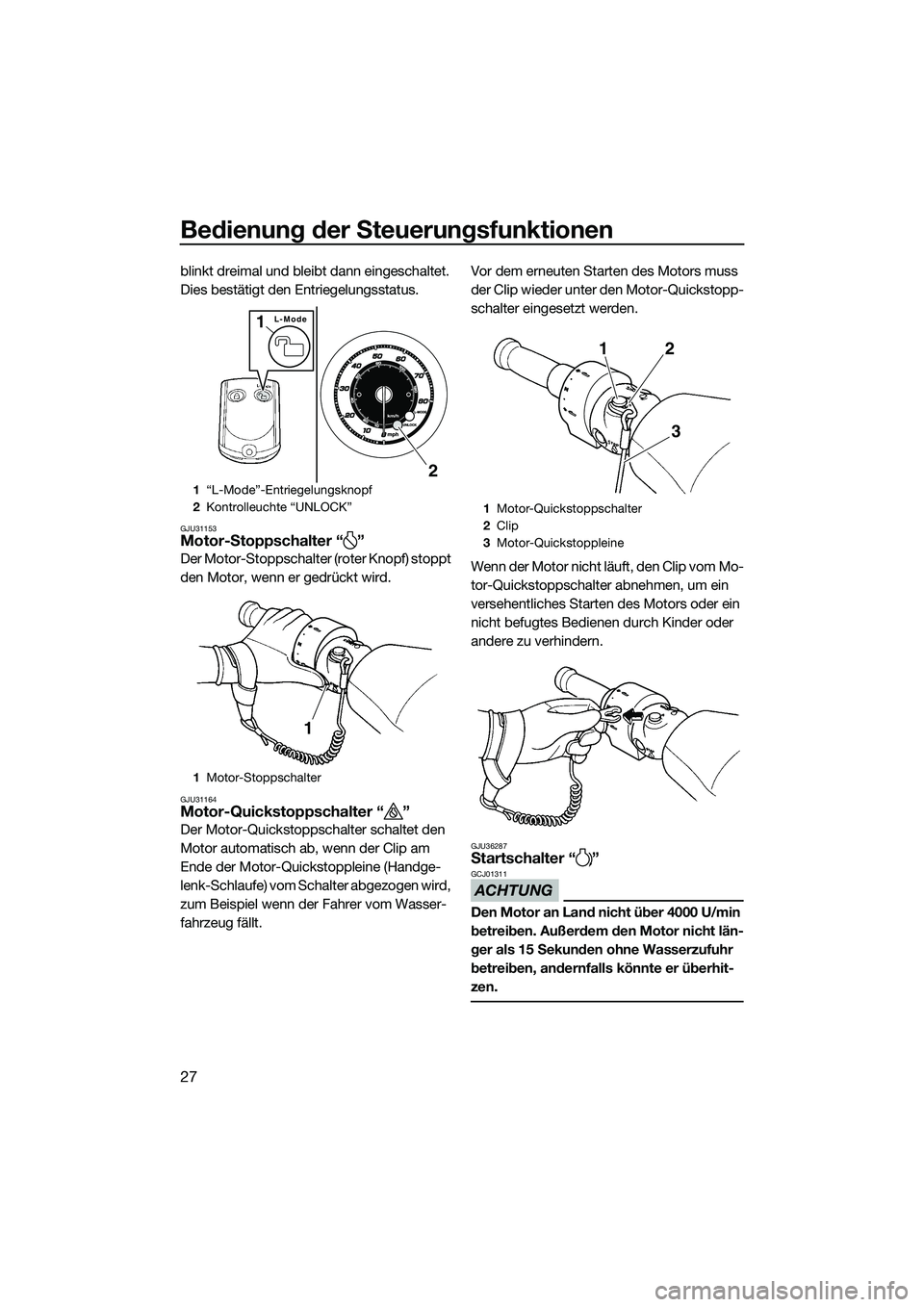

Bedienung der Steuerungsfunktionen
27
blinkt dreimal und bleibt dann eingeschaltet.
Dies bestätigt den Entriegelungsstatus.
GJU31153Motor-Stoppschalter “ ”
Der Motor-Stoppschalter (roter Knopf) stoppt
den Motor, wenn er gedrückt wird.
GJU31164Motor-Quickstoppschalter “ ”
Der Motor-Quickstoppschalter schaltet den
Motor automatisch ab, wenn der Clip am
Ende der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) vom Schalter abgezogen wird,
zum Beispiel wenn der Fahrer vom Wasser-
fahrzeug fällt.Vor dem erneuten Starten des Motors muss
der Clip wieder unter den Motor-Quickstopp-
schalter eingesetzt werden.
Wenn der Motor nicht läuft, den Clip vom Mo-
tor-Quickstoppschalter abnehmen, um ein
versehentliches Starten des Motors oder ein
nicht befugtes Bedienen durch Kinder oder
andere zu verhindern.GJU36287Startschalter “ ”
ACHTUNG
GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
1
“L-Mode”-Entriegelungsknopf
2 Kontrolleuchte “UNLOCK”
1 Motor-Stoppschalter
L-Mode1
2
1
1Motor-Quickstoppschalter
2 Clip
3 Motor-Quickstoppleine
2
1
3
UF3L71G0.book Page 27 Friday, June 20, 2014 2:19 PM

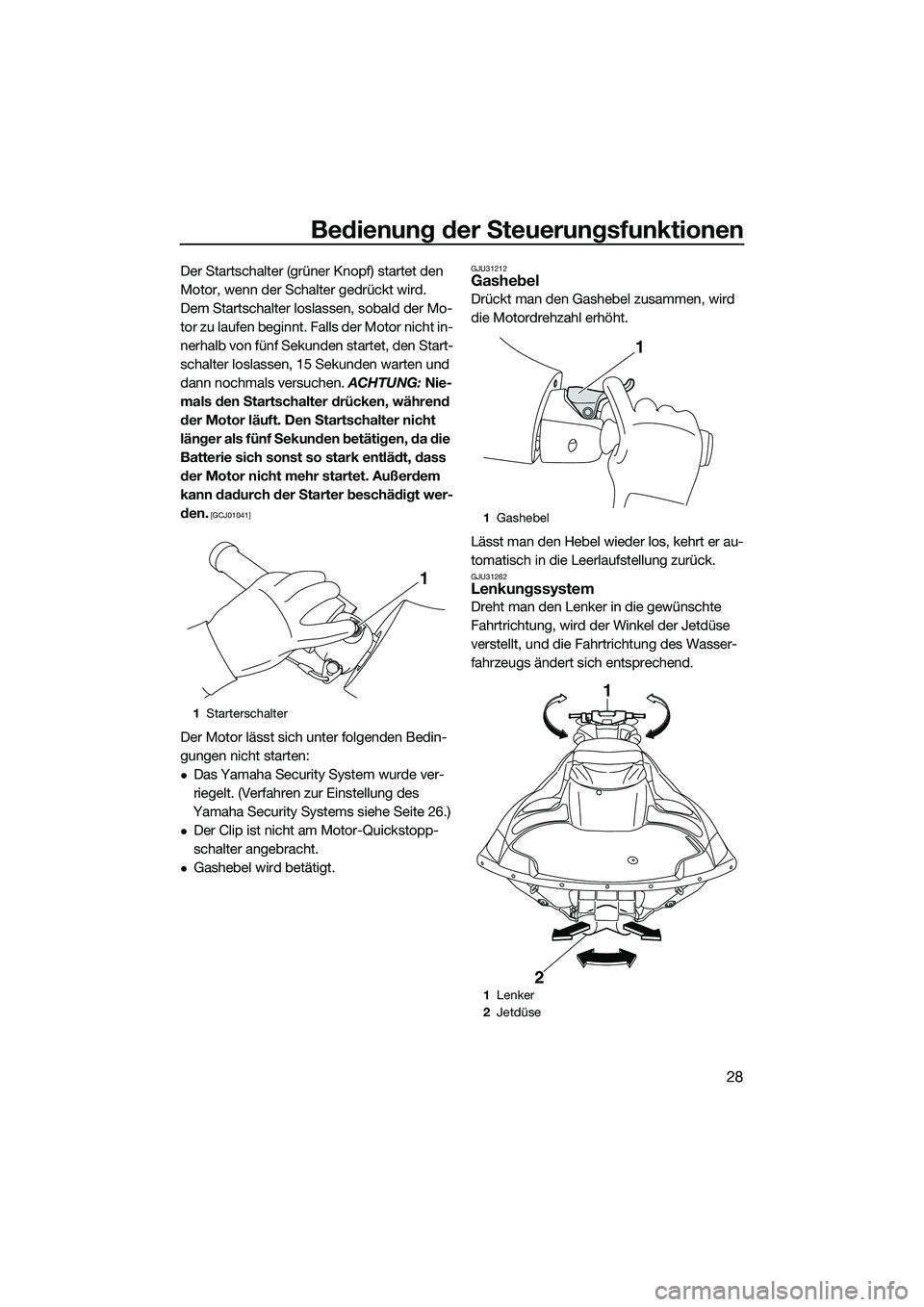

Bedienung der Steuerungsfunktionen
28
Der Startschalter (grüner Knopf) startet den
Motor, wenn der Schalter gedrückt wird.
Dem Startschalter loslassen, sobald der Mo-
tor zu laufen beginnt. Falls der Motor nicht in-
nerhalb von fünf Sekunden startet, den Start-
schalter loslassen, 15 Sekunden warten und
dann nochmals versuchen. ACHTUNG: Nie-
mals den Startschalter drücken, während
der Motor läuft. Den Startschalter nicht
länger als fünf Sekunden betätigen, da die
Batterie sich sonst so stark entlädt, dass
der Motor nicht mehr startet. Außerdem
kann dadurch der Starter beschädigt wer-
den.
[GCJ01041]
Der Motor lässt sich unter folgenden Bedin-
gungen nicht starten:
Das Yamaha Security System wurde ver-
riegelt. (Verfahren zur Einstellung des
Yamaha Security Systems siehe Seite 26.)
Der Clip ist nicht am Motor-Quickstopp-
schalter angebracht.
Gashebel wird betätigt.
GJU31212Gashebel
Drückt man den Gashebel zusammen, wird
die Motordrehzahl erhöht.
Lässt man den Hebel wieder los, kehrt er au-
tomatisch in die Leerlaufstellung zurück.
GJU31262Lenkungssystem
Dreht man den Lenker in die gewünschte
Fahrtrichtung, wird der Winkel der Jetdüse
verstellt, und die Fahrtrichtung des Wasser-
fahrzeugs ändert sich entsprechend.
1 Starterschalter
1
1Gashebel
1 Lenker
2 Jetdüse
1
1
2
UF3L71G0.book Page 28 Friday, June 20, 2014 2:19 PM

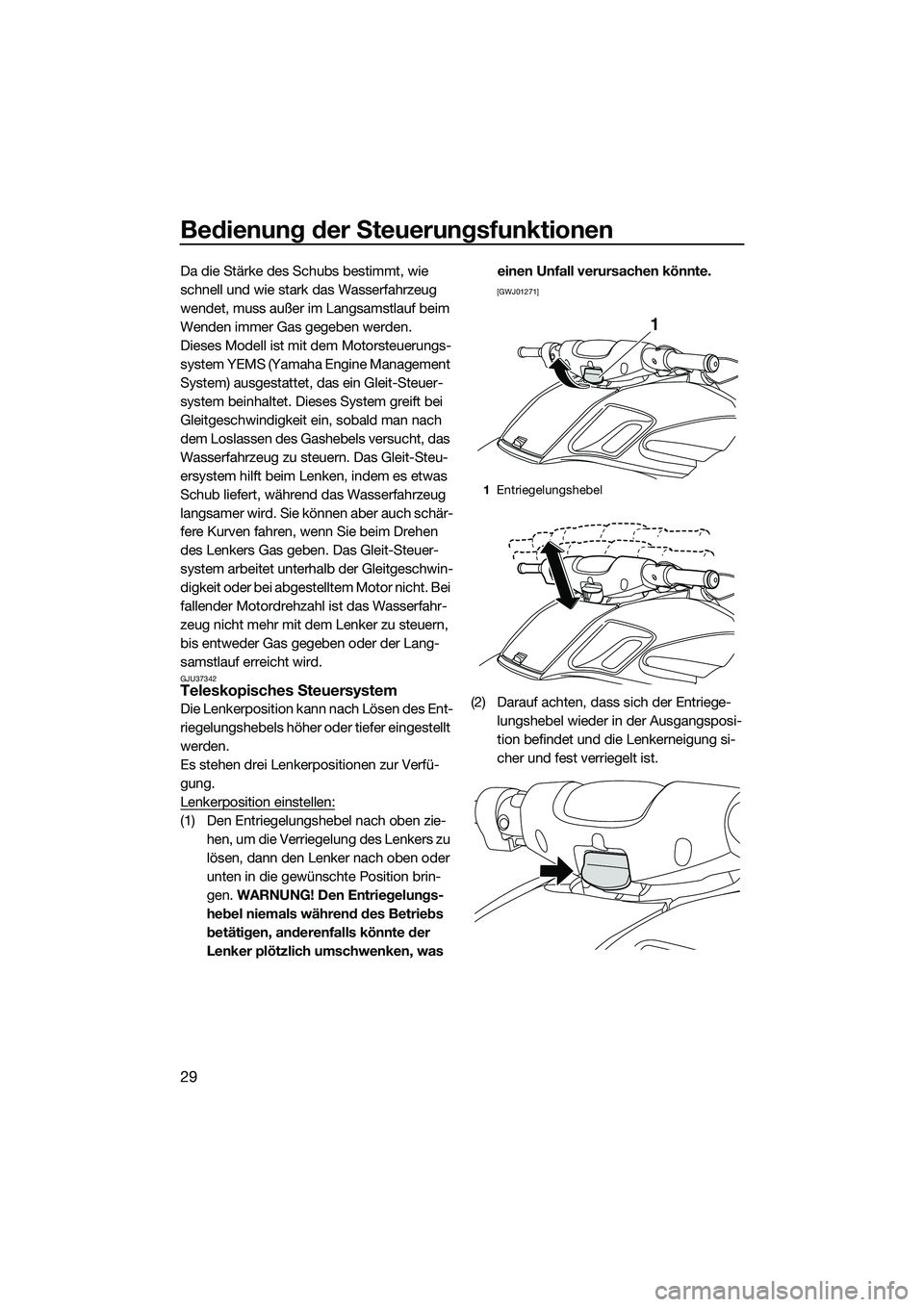

Bedienung der Steuerungsfunktionen
29
Da die Stärke des Schubs bestimmt, wie
schnell und wie stark das Wasserfahrzeug
wendet, muss außer im Langsamstlauf beim
Wenden immer Gas gegeben werden.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, das ein Gleit-Steuer-
system beinhaltet. Dieses System greift bei
Gleitgeschwindigkeit ein, sobald man nach
dem Loslassen des Gashebels versucht, das
Wasserfahrzeug zu steuern. Das Gleit-Steu-
ersystem hilft beim Lenken, indem es etwas
Schub liefert, während das Wasserfahrzeug
langsamer wird. Sie können aber auch schär-
fere Kurven fahren, wenn Sie beim Drehen
des Lenkers Gas geben. Das Gleit-Steuer-
system arbeitet unterhalb der Gleitgeschwin-
digkeit oder bei abgestelltem Motor nicht. Bei
fallender Motordrehzahl ist das Wasserfahr-
zeug nicht mehr mit dem Lenker zu steuern,
bis entweder Gas gegeben oder der Lang-
samstlauf erreicht wird.
GJU37342Teleskopisches Steuersystem
Die Lenkerposition kann nach Lösen des Ent-
riegelungshebels höher oder tiefer eingestellt
werden.
Es stehen drei Lenkerpositionen zur Verfü-
gung.
Lenkerposition einstellen:
(1) Den Entriegelungshebel nach oben zie-hen, um die Verriegelung des Lenkers zu
lösen, dann den Lenker nach oben oder
unten in die gewünschte Position brin-
gen. WARNUNG! Den Entriegelungs-
hebel niemals während des Betriebs
betätigen, anderenfalls könnte der
Lenker plötzlich umschwenken, was einen Unfall verursachen könnte.

[GWJ01271]
(2) Darauf achten, dass sich der Entriege- lungshebel wieder in der Ausgangsposi-
tion befindet und die Lenkerneigung si-
cher und fest verriegelt ist.
1Entriegelungshebel
1
UF3L71G0.book Page 29 Friday, June 20, 2014 2:19 PM

Bedienung der Steuerungsfunktionen
30
GJU41801Kühlwasser-Kontrollauslässe
Wenn der Motor läuft, tritt etwas Kühlwasser,
das im Motor zirkuliert, aus den Kühlwasser-
Kontrollauslässen aus.
Es gibt Kühlwasser-Kontrollauslässe an der
Backbordseite (links) und Steuerbordseite
(rechts) des Wasserfahrzeugs. Um sicherzu-
stellen, dass das Kühlsystem richtig funktio-
niert, überprüfen, dass Wasser aus dem
Kühlwasser-Kontrollauslass an der Back-
bordseite (links) austritt. Wenn aus diesem
Auslass kein Wasser austritt, den Motor an-
halten und den Jeteinlass auf Verstopfung
kontrollieren. (Weitere Angaben zum Jetein-
lass siehe Seite 95.)
HINWEIS:
Es dauert nach dem Anlassen des Motors
ca. 60 Sekunden, bis das Wasser die Kon-
trollauslässe erreicht.
Das Wasser tritt möglicherweise nicht
gleichmäßig aus, wenn der Motor im Leer-
lauf läuft. Falls dies auftritt, etwas Gas ge-
ben, um zu kontrollieren, dass das Wasser
ordnungsgemäß austritt.
GJU40323Wasserabscheider
Der Wasserabscheider verhindert, dass Was-
ser in den Tank eindringt, indem jegliches
Wasser aufgefangen wird, das beim Kentern des Wasserfahrzeugs in den Tankentlüf-
tungsschlauch eingedrungen ist.
Wenn sich im Wasserabscheider Wasser ge-
sammelt hat, dieses durch Lösen der Ablass-
schraube ablassen.
Zum Ablassen von Wasser aus dem Wasser-
abscheider:
(1) Einen Auffangbehälter oder ein trocke-
nes Tuch unter den Wasserabscheider
stellen.
(2) Die Ablassschraube schrittweise lösen, um das Wasser abzulassen. Das ablau-
fende Wasser im Auffangbehälter auffan-
gen oder mit dem trockenen Tuch so
aufnehmen, dass es nicht in den Motor-
raum verschüttet wird. Sollte Wasser in
das Wasserfahrzeug gelangen, dieses
mit einem trockenen Lappen aufwi-
schen.
1Kühlwasser-Kontrollauslass (Backbordsei-
te [links])
1
1Wasserabscheider
1 Ablassschraube
1
1
UF3L71G0.book Page 30 Friday, June 20, 2014 2:19 PM

Bedienung der Steuerungsfunktionen
31
(3) Die Ablassschraube bis zum Anschlag sicher zudrehen.
UF3L71G0.book Page 31 Friday, June 20, 2014 2:19 PM

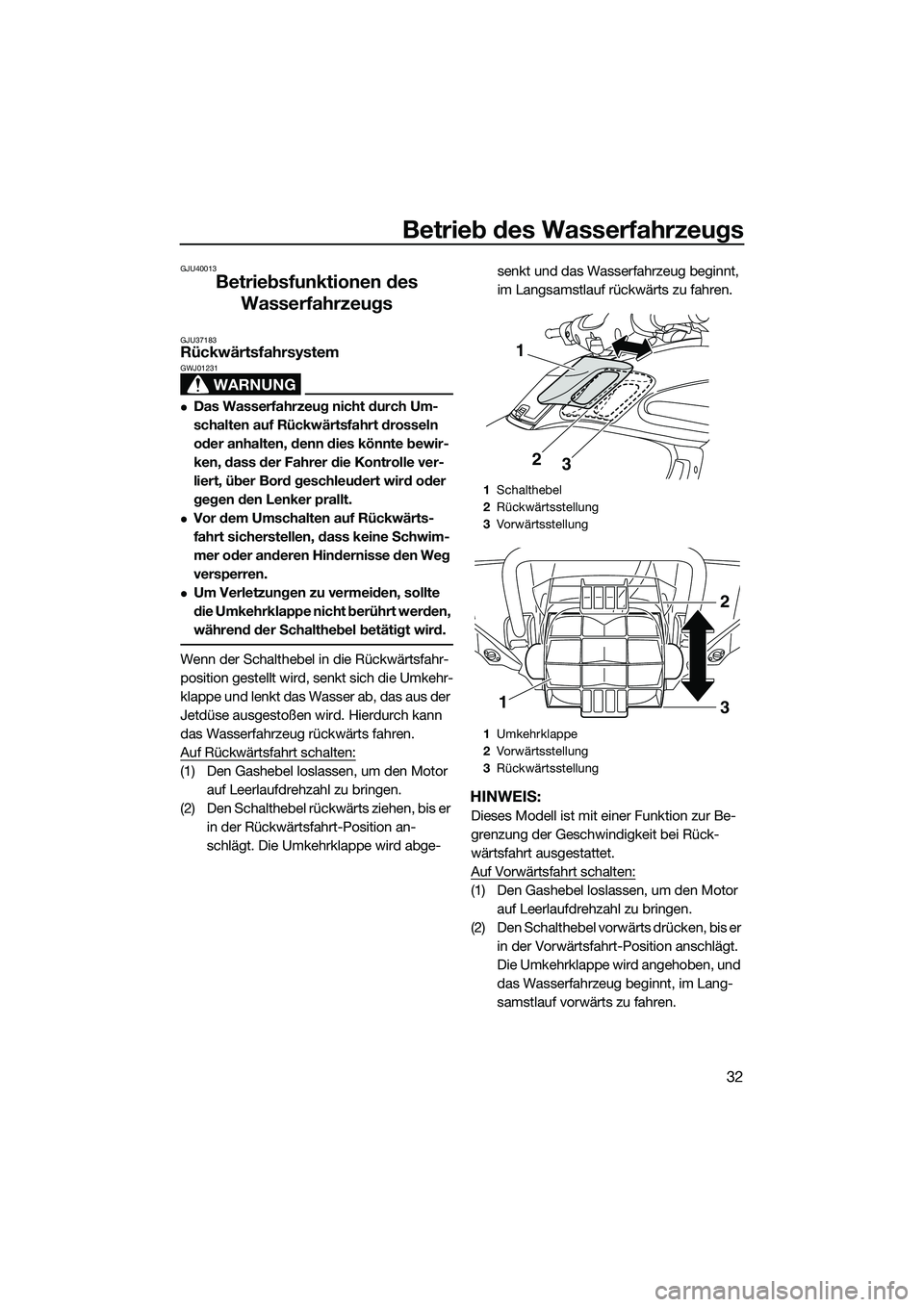

Betrieb des Wasserfahrzeugs
32
GJU40013
Betriebsfunktionen des Wasserfahrzeugs
GJU37183Rückwärtsfahrsystem
WARNUNG
GWJ01231
Das Wasserfahrzeug nicht durch Um-
schalten auf Rückwärtsfahrt drosseln
oder anhalten, denn dies könnte bewir-
ken, dass der Fahrer die Kontrolle ver-
liert, über Bord geschleudert wird oder
gegen den Lenker prallt.
Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwim-
mer oder anderen Hindernisse den Weg
versperren.
Um Verletzungen zu vermeiden, sollte
die Umkehrklappe nicht berührt werden,
während der Schalthebel betätigt wird.
Wenn der Schalthebel in die Rückwärtsfahr-
position gestellt wird, senkt sich die Umkehr-
klappe und lenkt das Wasser ab, das aus der
Jetdüse ausgestoßen wird. Hierdurch kann
das Wasserfahrzeug rückwärts fahren.
Auf Rückwärtsfahrt schalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.
(2) Den Schalthebel rückwärts ziehen, bis er in der Rückwärtsfahrt-Position an-
schlägt. Die Umkehrklappe wird abge- senkt und das Wasserfahrzeug beginnt,
im Langsamstlauf rückwärts zu fahren.
HINWEIS:
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
Auf Vorwärtsfahrt schalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.
(2) Den Schalthebel vorwärts drücken, bis er in der Vorwärtsfahrt-Position anschlägt.
Die Umkehrklappe wird angehoben, und
das Wasserfahrzeug beginnt, im Lang-
samstlauf vorwärts zu fahren.
1Schalthebel
2 Rückwärtsstellung
3 Vorwärtsstellung
1 Umkehrklappe
2 Vorwärtsstellung
3 Rückwärtsstellung
3
2
1
1
2
3
UF3L71G0.book Page 32 Friday, June 20, 2014 2:19 PM

Betrieb des Wasserfahrzeugs
33
GJU42650Schnell-Trimmsystem (Q.S.T.S.)
Der Q.S.T.S.-Wähler ist in den linken Lenker-
griff integriert und wird betätigt, um den verti-
kalen Winkel der Jetdüse einzustellen, wo-
durch sich der Trimmwinkel des
Wasserfahrzeugs ändert.
Es stehen fünf Stellungen zur Verfügung: die
Neutralstellung, zwei zur Bugsenkung (a) und
(b) und zwei zur Buganhebung (c) und (d).
Positionen zur Bugsenkung (a) und (b)
Der Bug bewegt sich nach unten, wodurch
der Trimmwinkel kleiner wird.
Die vertikale Bewegung des Bugs wird ver-
mindert, und das Wasserfahrzeug kommt
beim Beschleunigen schneller ins Gleiten.
Positionen zur Buganhebung (c) und (d)
Der Bug bewegt sich nach oben, wodurch
der Trimmwinkel größer wird.Der Wasserwiderstand ist geringer, wodurch
die Geradeaus-Beschleunigung verbessert
wird.
HINWEIS:
Das Fahrverhalten des Wasserfahrzeugs än-
dert sich entsprechend dem Trimmwinkel
und den Betriebsbedingungen.
Trimmwinkel ändern:
(1) Die Motordrehzahl auf weniger als 3000
U/min bringen.
(2) Den Q.S.T.S.-Entriegelungshebel betäti- gen und den Q.S.T.S.-Wähler in die ge-
wünschte Stellung drehen. ACHTUNG:
Der Q.S.T.S.-Wähler darf nicht bei ei-
ner Motordrehzahl von 3000 U/min
oder höher betätigt werden, andern-
1 Q.S.T.S.-Wähler
(c)
(d) (a)
(b)
(b) (a)
(d)
(c)
1(d)
(c)
(b) N
(a)
UF3L71G0.book Page 33 Friday, June 20, 2014 2:19 PM
