Bedienung der Instrumente
49
Betriebsstundenzähler zum Spannungsmes-
ser.

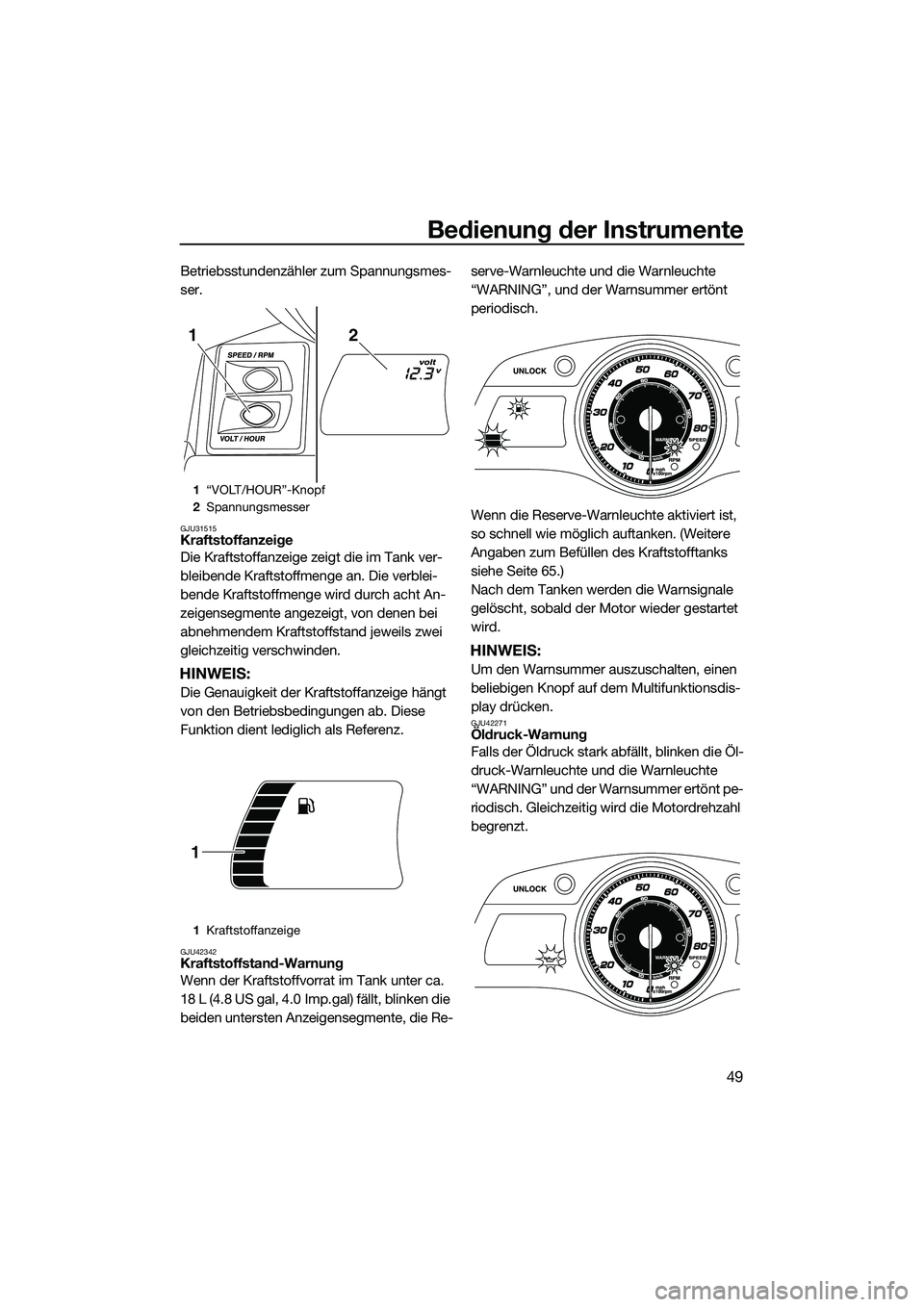

GJU31515Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch acht An-
zeigensegmente angezeigt, von denen bei
abnehmendem Kraftstoffstand jeweils zwei
gleichzeitig verschwinden.
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU42342Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca.
18 L (4.8 US gal, 4.0 Imp.gal) fällt, blinken die
beiden untersten Anzeigensegmente, die Re-serve-Warnleuchte und die Warnleuchte
“WARNING”, und der Warnsummer ertönt
periodisch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Weitere
Angaben zum Befüllen des Kraftstofftanks
siehe Seite 65.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU42271Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte und die Warnleuchte
“WARNING” und der Warnsummer ertönt pe-
riodisch. Gleichzeitig wird die Motordrehzahl
begrenzt.
1
“VOLT/HOUR”-Knopf
2 Spannungsmesser
1 Kraftstoffanzeige
21
1
UF3J71G0.book Page 49 Thursday, June 26, 2014 11:10 AM

Bedienung der Instrumente
50
Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
68.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.

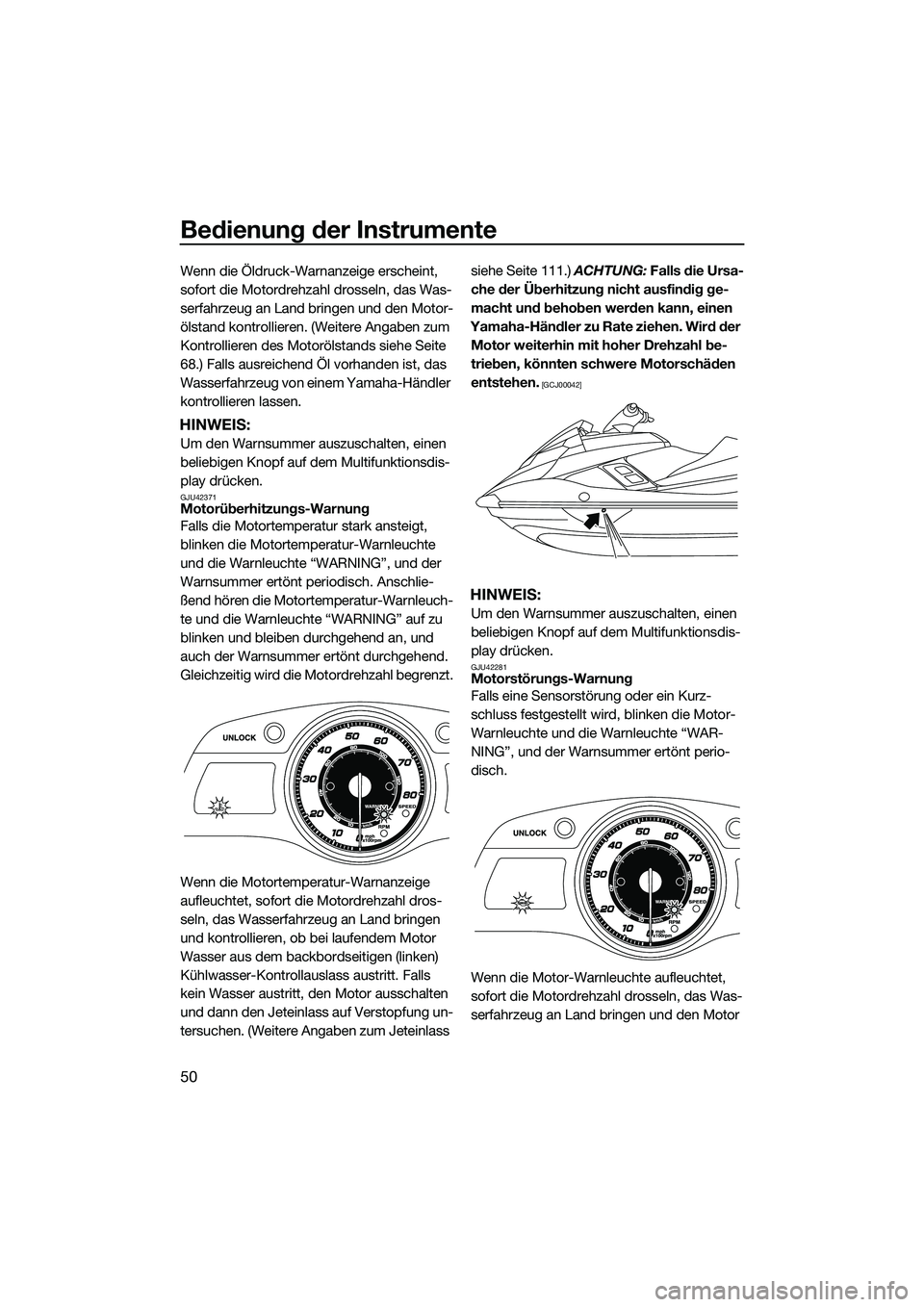

GJU42371Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt,
blinken die Motortemperatur-Warnleuchte
und die Warnleuchte “WARNING”, und der
Warnsummer ertönt periodisch. Anschlie-
ßend hören die Motortemperatur-Warnleuch-
te und die Warnleuchte “WARNING” auf zu
blinken und bleiben durchgehend an, und
auch der Warnsummer ertönt durchgehend.
Gleichzeitig wird die Motordrehzahl begrenzt.
Wenn die Motortemperatur-Warnanzeige
aufleuchtet, sofort die Motordrehzahl dros-
seln, das Wasserfahrzeug an Land bringen
und kontrollieren, ob bei laufendem Motor
Wasser aus dem backbordseitigen (linken)
Kühlwasser-Kontrollauslass austritt. Falls
kein Wasser austritt, den Motor ausschalten
und dann den Jeteinlass auf Verstopfung un-
tersuchen. (Weitere Angaben zum Jeteinlass siehe Seite 111.)
ACHTUNG: Falls die Ursa-
che der Überhitzung nicht ausfindig ge-
macht und behoben werden kann, einen
Yamaha-Händler zu Rate ziehen. Wird der Motor weiterhin mit hoher Drehzahl be-
trieben, könnten schwere Motorschäden
entstehen.
[GCJ00042]
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU42281Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Motor-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt perio-
disch.
Wenn die Motor-Warnleuchte aufleuchtet,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor
UF3J71G0.book Page 50 Thursday, June 26, 2014 11:10 AM

Bedienung der Instrumente
51
von einem Yamaha-Händler kontrollieren las-
sen.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.

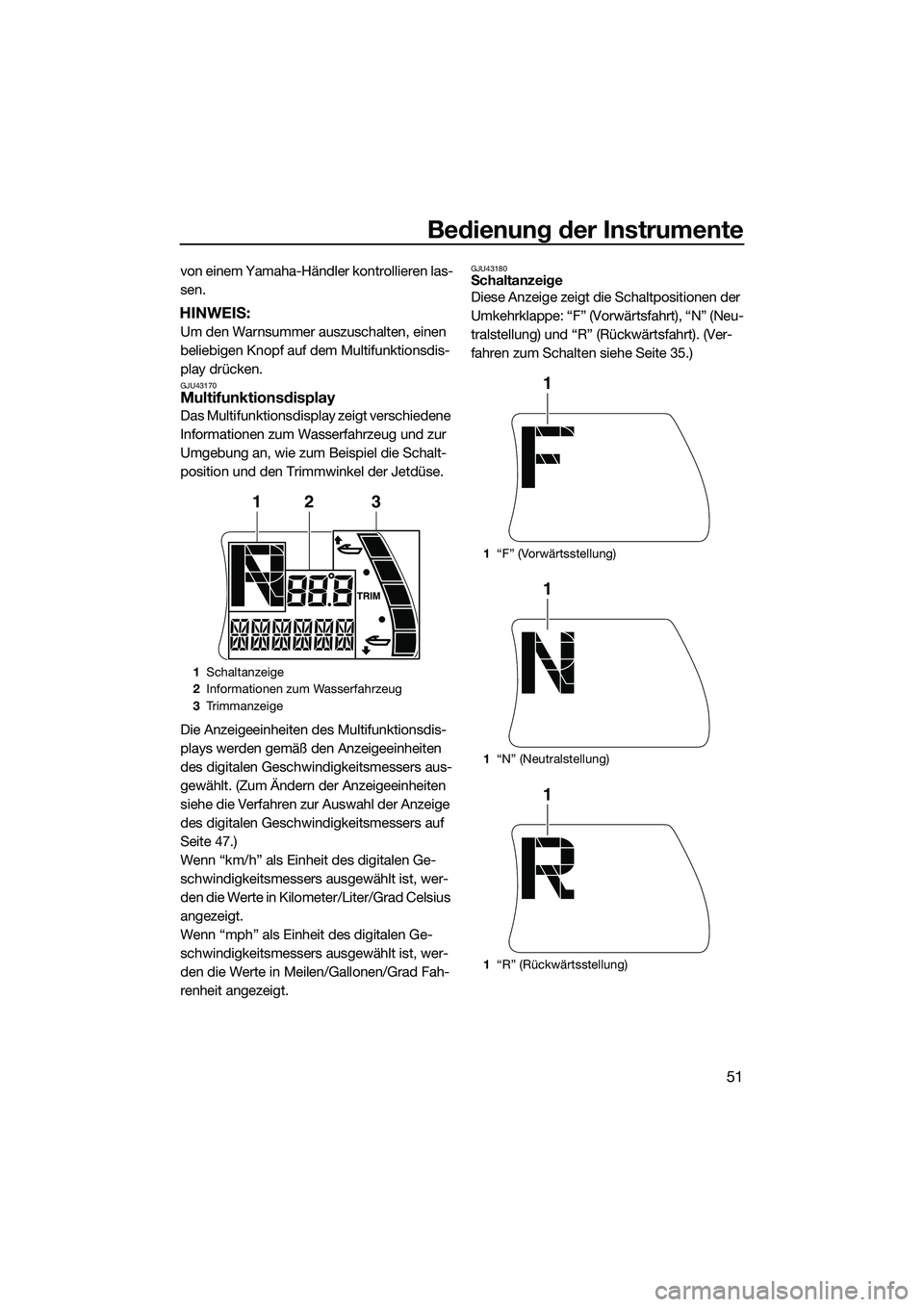

GJU43170Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen zum Wasserfahrzeug und zur
Umgebung an, wie zum Beispiel die Schalt-
position und den Trimmwinkel der Jetdüse.
Die Anzeigeeinheiten des Multifunktionsdis-
plays werden gemäß den Anzeigeeinheiten
des digitalen Geschwindigkeitsmessers aus-
gewählt. (Zum Ändern der Anzeigeeinheiten
siehe die Verfahren zur Auswahl der Anzeige
des digitalen Geschwindigkeitsmessers auf
Seite 47.)
Wenn “km/h” als Einheit des digitalen Ge-
schwindigkeitsmessers ausgewählt ist, wer-
den die Werte in Kilometer/Liter/Grad Celsius
angezeigt.
Wenn “mph” als Einheit des digitalen Ge-
schwindigkeitsmessers ausgewählt ist, wer-
den die Werte in Meilen/Gallonen/Grad Fah-
renheit angezeigt.
GJU43180Schaltanzeige
Diese Anzeige zeigt die Schaltpositionen der
Umkehrklappe: “F” (Vorwärtsfahrt), “N” (Neu-
tralstellung) und “R” (Rückwärtsfahrt). (Ver-
fahren zum Schalten siehe Seite 35.)
1Schaltanzeige
2 Informationen zum Wasserfahrzeug
3 Tr i m m a n z e i g e
321
1“F” (Vorwärtsstellung)
1 “N” (Neutralstellung)
1 “R” (Rückwärtsstellung)
1
1
1
UF3J71G0.book Page 51 Thursday, June 26, 2014 11:10 AM

Bedienung der Instrumente
52
GJU43190Trimmanzeige
Diese Anzeige zeigt den Trimmwinkel der
Jetdüse. Eines der beiden oberen Anzeige-
segmente wird angezeigt, wenn der Trimm-
winkel vergrößert wird, und eines der beiden
unteren Anzeigesegmente wird angezeigt,
wenn der Trimmwinkel verkleinert wird. Wenn
die Neutralstellung der Jetdüse gewählt wur-
de, wird das mittlere Anzeigesegment ange-
zeigt. (Verfahren zur Auswahl des Trimmwin-
kels siehe Seite 38.)
GJU43201Informationen zum Wasserfahrzeug
Das Multifunktionsdisplay zeigt verschiedene
Informationen zum Wasserfahrzeug und zur
Umgebung an. Zum Ändern des Anzeigemo-
dus den Knopf “MODE/RESET” weniger als 1
Sekunde lang drücken. Der Anzeigemodus
wechselt in folgender Reihenfolge.Kompass (FX Cruiser SVHO)
Die Anzeige zeigt mit acht Kompassstrichen
die Fahrtrichtung des Wasserfahrzeugs an.
HINWEIS:
Die Genauigkeit des Kompasses hängt von
den Betriebsbedingungen ab. Diese Funktion
dient lediglich als Referenz.
Durchschnittsgeschwindigkeit
Die Anzeige gibt die Durchschnittsgeschwin-
digkeit seit Beginn der Messung in Kilome-
tern pro Stunde “AV KMH” oder Meilen pro
Stunde “AV MPH” an.
1
Tr i m m a n z e i g e
1 “MODE/RESET”-Knopf
1
1
UF3J71G0.book Page 52 Thursday, June 26, 2014 11:10 AM

Bedienung der Instrumente
53

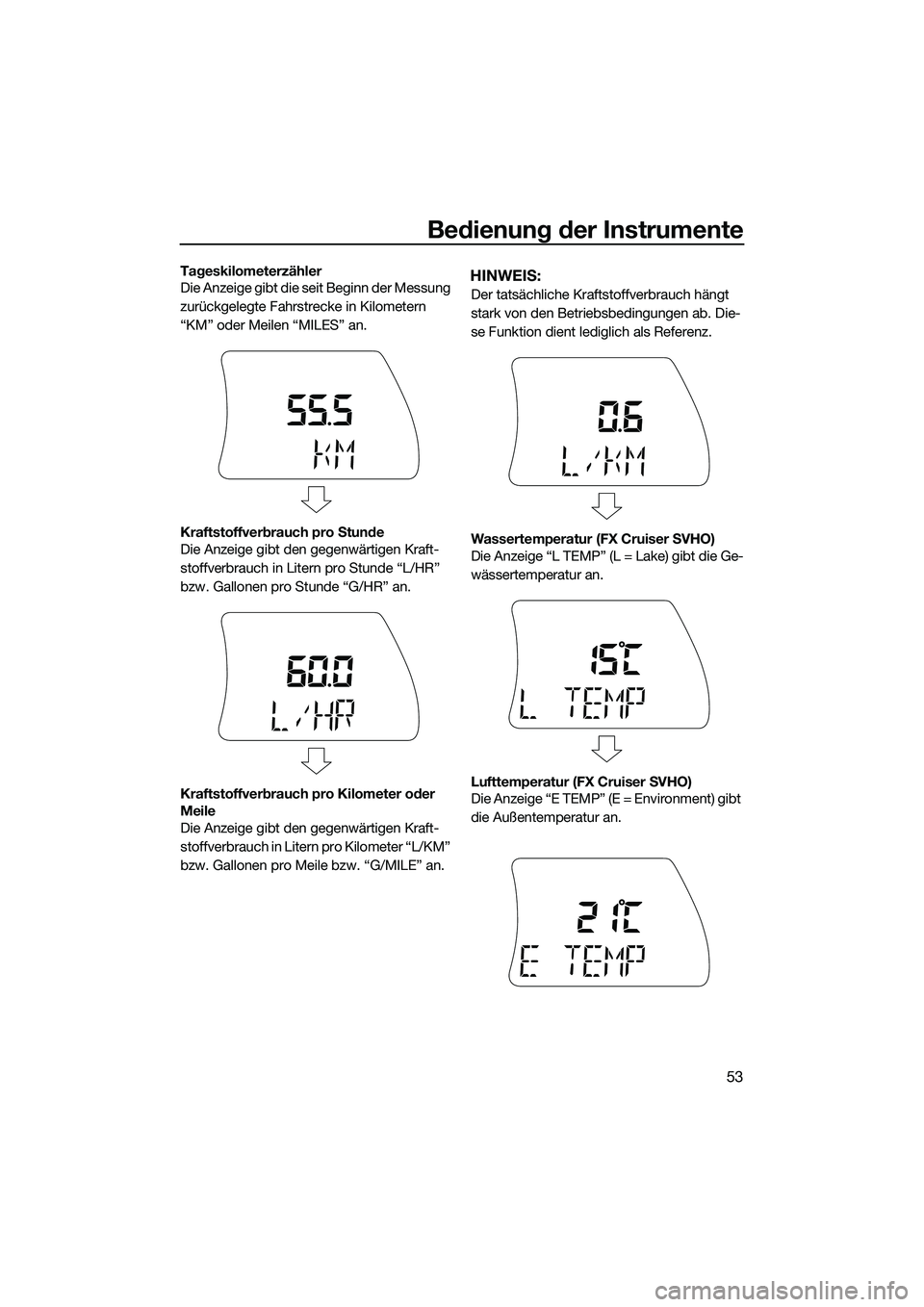

Tageskilometerzähler
Die Anzeige gibt die seit Beginn der Messung
zurückgelegte Fahrstrecke in Kilometern
“KM” oder Meilen “MILES” an.
Kraftstoffverbrauch pro Stunde
Die Anzeige gibt den gegenwärtigen Kraft-
stoffverbrauch in Litern pro Stunde “L/HR”
bzw. Gallonen pro Stunde “G/HR” an.
Kraftstoffverbrauch pro Kilometer oder
Meile
Die Anzeige gibt den gegenwärtigen Kraft-
stoffverbrauch in Litern pro Kilometer “L/KM”
bzw. Gallonen pro Meile bzw. “G/MILE” an.HINWEIS:
Der tatsächliche Kraftstoffverbrauch hängt
stark von den Betriebsbedingungen ab. Die-
se Funktion dient lediglich als Referenz.
Wassertemperatur (FX Cruiser SVHO)
Die Anzeige “L TEMP” (L = Lake) gibt die Ge-
wässertemperatur an.
Lufttemperatur (FX Cruiser SVHO)
Die Anzeige “E TEMP” (E = Environment) gibt
die Außentemperatur an.
UF3J71G0.book Page 53 Thursday, June 26, 2014 11:10 AM

Bedienung der Instrumente
54
Durchschnittsgeschwindigkeits-/Tageski-
lometerzähler-Betriebsarten
Durchschnittsgeschwindigkeit und zurück-
gelegte Fahrstrecke werden aufgezeichnet,
sobald der Knopf “START/STOP” zum Star-
ten der Messungen gedrückt wird, unabhän-
gig von der aktuellen Anzeige.
HINWEIS:
Die Messungen werden nur bei laufendem
Motor durchgeführt.
Die Messungen werden beim Abstellen des
Motors nicht gespeichert. Die Messungen
werden automatisch zurückgesetzt, nach-
dem die Anzeigen 25 Sekunden nach dem
Ausschalten des Motors ausgegangen sind.
Zum Starten der Messungen:
Den Knopf “START/STOP” weniger als 1 Se-
kunden lang drücken. Der Piepton ertönt ein-
mal, und die Messungen beginnen.
Zum Beenden der Messungen:
Den Knopf “START/STOP” weniger als 1 Se-
kunde lang drücken, während die Messun-
gen aufgezeichnet werden. Der Piepton er-
tönt einmal, und die Messungen enden.
Zum Neustarten der Messungen:
Den Knopf “START/STOP” weniger als 1 Se-
kunde lang drücken, während die Messun-
gen angehalten sind. Der Piepton ertönt ein-mal, und die Messungen werden neu
gestartet.
Zum Zurücksetzen der Messungen:
Den Knopf “MODE/RESET” mindestens 2
Sekunden lang drücken, während die Mes-
sungen angehalten sind. Der Piepton ertönt
zweimal, und die Messungen werden zurück-
gesetzt.
1
“START/STOP”-Knopf
2 “MODE/RESET”-Knopf
1
2
UF3J71G0.book Page 54 Thursday, June 26, 2014 11:10 AM

Bedienung der Ausrüstung
55
GJU40334

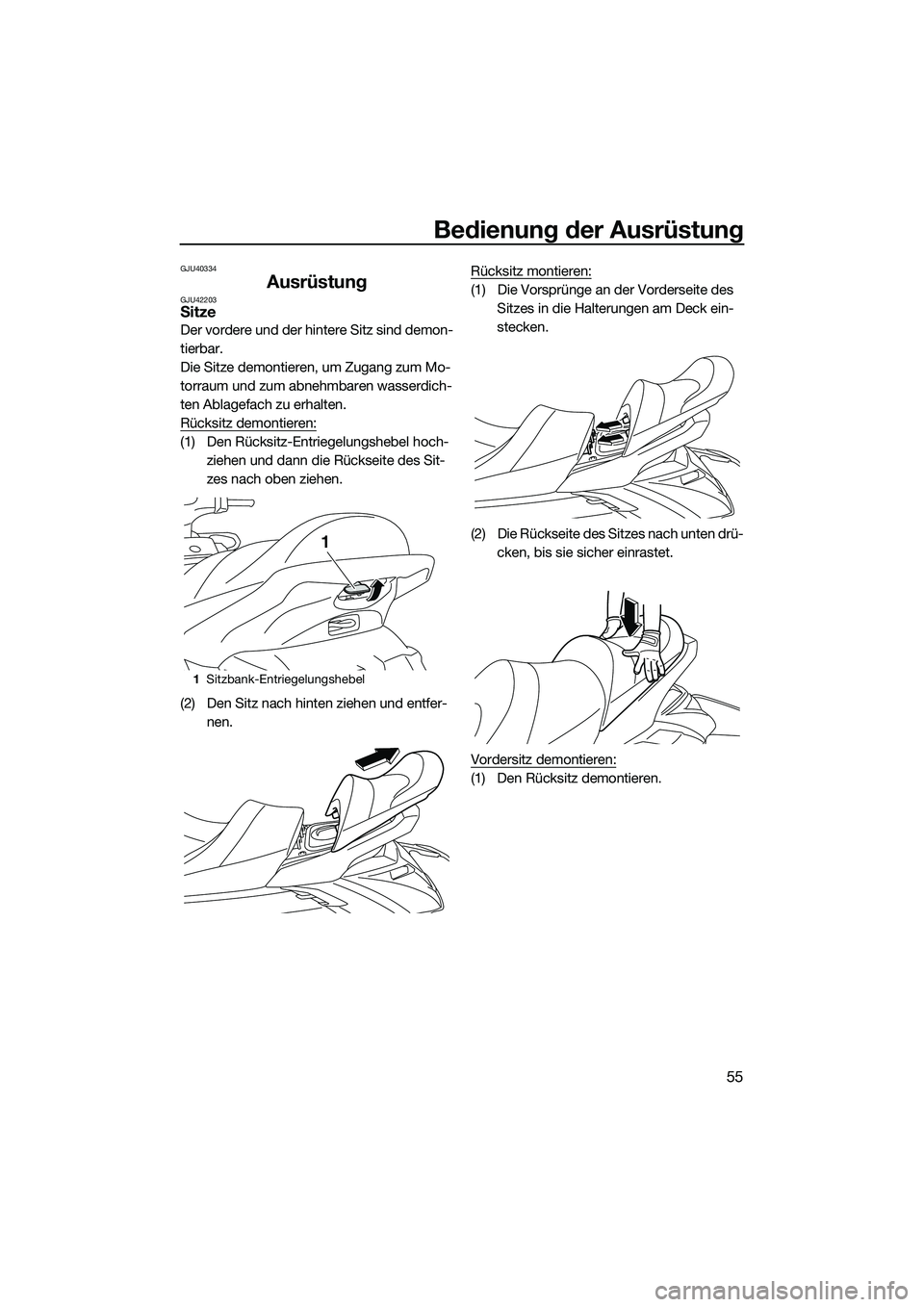

AusrüstungGJU42203Sitze
Der vordere und der hintere Sitz sind demon-
tierbar.
Die Sitze demontieren, um Zugang zum Mo-
torraum und zum abnehmbaren wasserdich-
ten Ablagefach zu erhalten.
Rücksitz demontieren:
(1) Den Rücksitz-Entriegelungshebel hoch-ziehen und dann die Rückseite des Sit-
zes nach oben ziehen.
(2) Den Sitz nach hinten ziehen und entfer- nen. Rücksitz montieren:
(1) Die Vorsprünge an der Vorderseite des
Sitzes in die Halterungen am Deck ein-
stecken.
(2) Die Rückseite des Sitzes nach unten drü- cken, bis sie sicher einrastet.
Vordersitz demontieren:
(1) Den Rücksitz demontieren.
1 Sitzbank-Entriegelungshebel
1
UF3J71G0.book Page 55 Thursday, June 26, 2014 11:10 AM

Bedienung der Ausrüstung
56

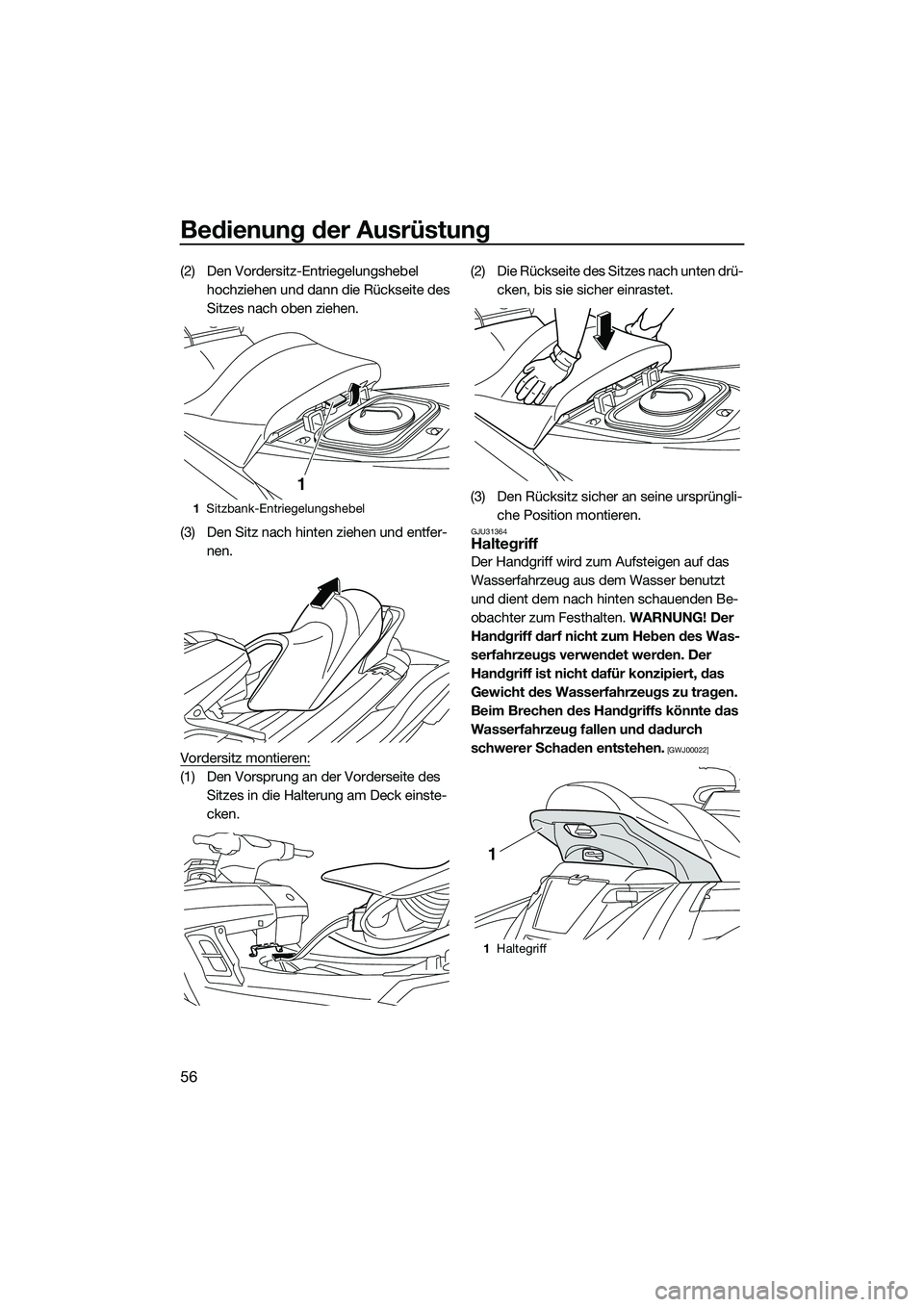

(2) Den Vordersitz-Entriegelungshebel hochziehen und dann die Rückseite des
Sitzes nach oben ziehen.
(3) Den Sitz nach hinten ziehen und entfer- nen.
Vordersitz montieren:
(1) Den Vorsprung an der Vorderseite des Sitzes in die Halterung am Deck einste-
cken. (2) Die Rückseite des Sitzes nach unten drü-
cken, bis sie sicher einrastet.
(3) Den Rücksitz sicher an seine ursprüngli- che Position montieren.
GJU31364Haltegriff
Der Handgriff wird zum Aufsteigen auf das
Wasserfahrzeug aus dem Wasser benutzt
und dient dem nach hinten schauenden Be-
obachter zum Festhalten. WARNUNG! Der
Handgriff darf nicht zum Heben des Was-
serfahrzeugs verwendet werden. Der
Handgriff ist nicht dafür konzipiert, das
Gewicht des Wasserfahrzeugs zu tragen.
Beim Brechen des Handgriffs könnte das
Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ00022]
1 Sitzbank-Entriegelungshebel
1
1Haltegriff
1
