2015 YAMAHA FJR1300AE Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-34
3
GAU39496

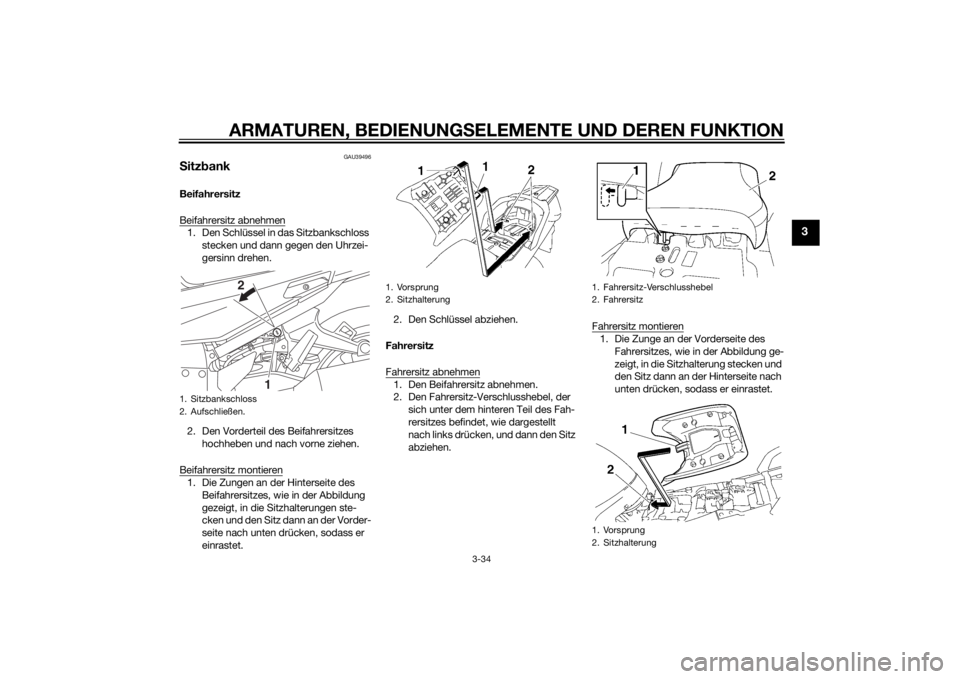

S itz bankBeifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Den Vorderteil des Beifahrersitzes hochheben und nach vorne ziehen.
Beifahrersitz montieren1. Die Zungen an der Hinterseite des Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterungen ste-
cken und den Sitz dann an der Vorder-
seite nach unten drücken, sodass er
einrastet. 2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz-Verschlusshebel, der sich unter dem hinteren Teil des Fah-
rersitzes befindet, wie dargestellt
nach links drücken, und dann den Sitz
abziehen. Fahrersitz montieren
1. Die Zunge an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Hinterseite nach
unten drücken, sodass er einrastet.
1. Sitzbankschloss
2. Aufschließen.
1
2
1. Vorsprung
2. Sitzhalterung
1. Fahrersitz-Verschlusshebel
2. Fahrersitz
1. Vorsprung
2. Sitzhalterung
U2PDG1G0.book Page 34 Wednesday, July 9, 2014 2:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-35
3

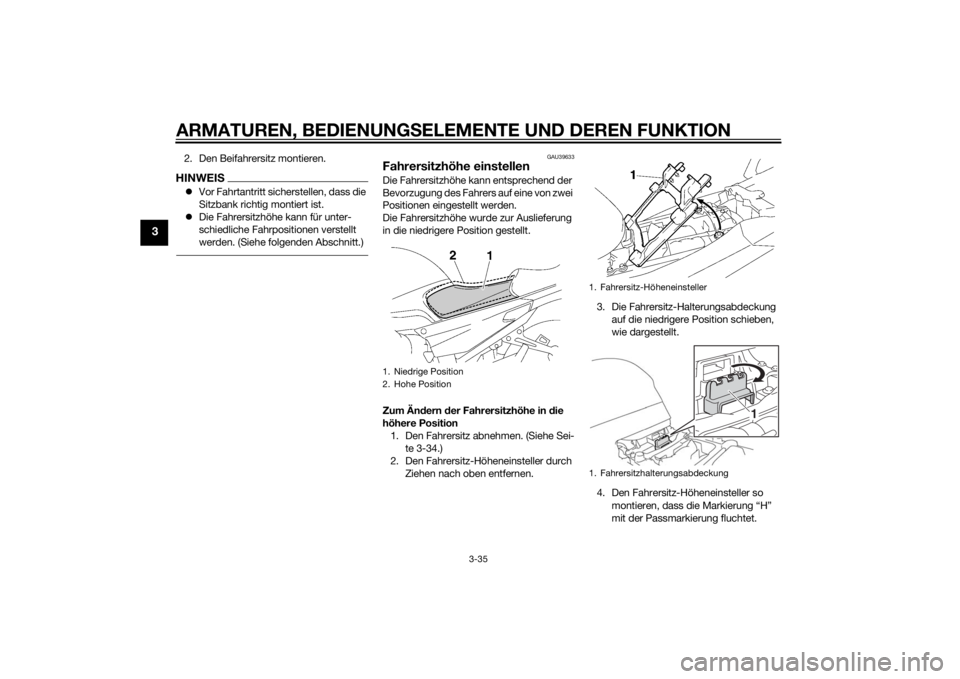

2. Den Beifahrersitz montieren.HINWEISVor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
 Die Fahrersitzhöhe kann für unter-
schiedliche Fahrpositionen verstellt
werden. (Siehe folgenden Abschnitt.)
GAU39633
Fahrersitzhöhe einstellenDie Fahrersitzhöhe kann entsprechend der
Bevorzugung des Fahrers auf eine von zwei
Positionen eingestellt werden.
Die Fahrersitzhöhe wurde zur Auslieferung
in die niedrigere Position gestellt.
Zum Än dern der Fahrersitzhöhe in d ie
höhere Position 1. Den Fahrersitz abnehmen. (Siehe Sei- te 3-34.)
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen. 3. Die Fahrersitz-Halterungsabdeckung
auf die niedrigere Position schieben,
wie dargestellt.
4. Den Fahrersitz-Höheneinsteller so montieren, dass die Markierung “H”
mit der Passmarkierung fluchtet.1. Niedrige Position
2. Hohe Position
1. Fahrersitz-Höheneinsteller
1. Fahrersitzhalterungsabdeckung
1
U2PDG1G0.book Page 35 Wednesday, July 9, 2014 2:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-36
3

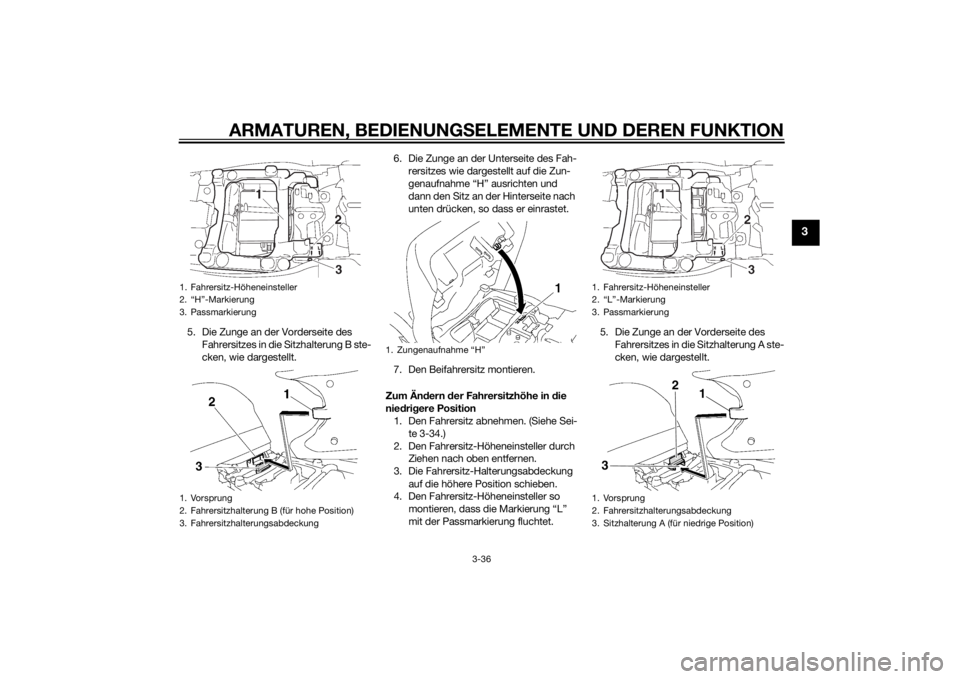

5. Die Zunge an der Vorderseite des
Fahrersitzes in die Sitzhalterung B ste-
cken, wie dargestellt. 6. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
genaufnahme “H” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
7. Den Beifahrersitz montieren.
Zum Än dern der Fahrersitzhöhe in die
nie dri gere Position
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-34.)
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen.
3. Die Fahrersitz-Halterungsabdeckung auf die höhere Position schieben.
4. Den Fahrersitz-Höheneinsteller so
montieren, dass die Markierung “L”
mit der Passmarkierung fluchtet. 5. Die Zunge an der Vorderseite des
Fahrersitzes in die Sitzhalterung A ste-
cken, wie dargestellt.1. Fahrersitz-Höheneinsteller
2. “H”-Markierung
3. Passmarkierung
1. Vorsprung
2. Fahrersitzhalterung B (für hohe Position)
3. Fahrersitzhalterungsabdeckung
1. Zungenaufnahme “H”
1. Fahrersitz-Höheneinsteller
2. “L”-Markierung
3. Passmarkierung
1. Vorsprung
2. Fahrersitzhalterungsabdeckung
3. Sitzhalterung A (für niedrige Position)
1
2
3
U2PDG1G0.book Page 36 Wednesday, July 9, 2014 2:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-37
3

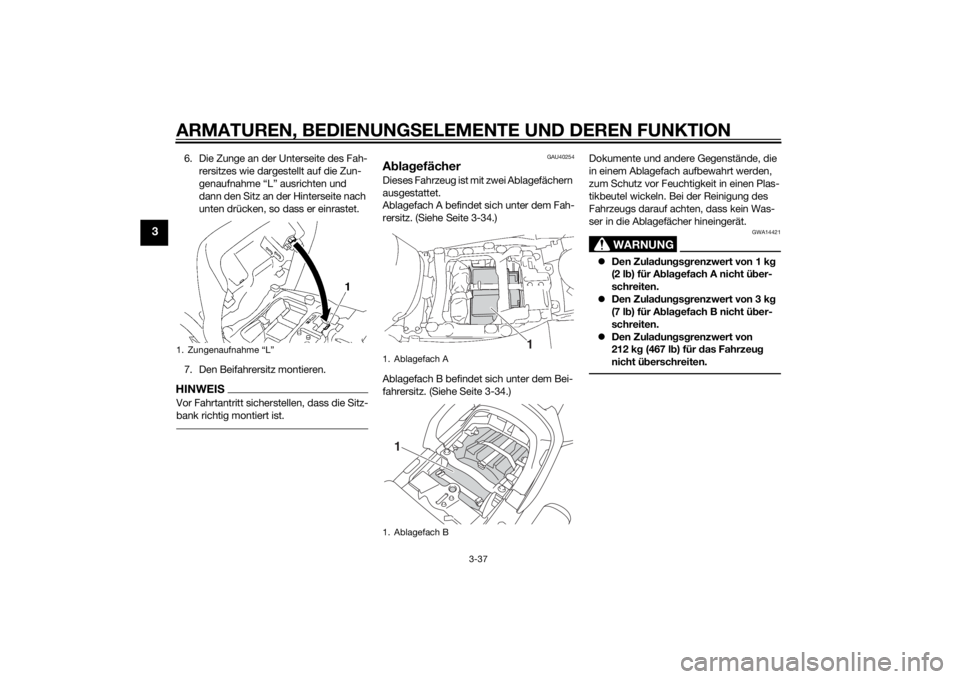

6. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
genaufnahme “L” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
7. Den Beifahrersitz montieren.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU40254
A bla gefächerDieses Fahrzeug ist mit zwei Ablagefächern
ausgestattet.
Ablagefach A befindet sich unter dem Fah-
rersitz. (Siehe Seite 3-34.)
Ablagefach B befindet sich unter dem Bei-
fahrersitz. (Siehe Seite 3-34.) Dokumente und andere Gegenstände, die
in einem Ablagefach aufbewahrt werden,
zum Schutz vor Feuchtigkeit in einen Plas-
tikbeutel wickeln. Bei der Reinigung des
Fahrzeugs darauf achten, dass kein Was-
ser in die Ablagefächer hineingerät.
WARNUNG
GWA14421

Den Zula dun gsg renzwert von 1 k g
(2 l b) für A bla gefach A nicht ü ber-
schreiten.
 Den Zula dun gsg renzwert von 3 k g
(7 l b) für A bla gefach B nicht ü ber-
schreiten.
 Den Zula dun gsg renzwert von
212 k g (467 l b) für d as Fahrzeu g
nicht ü berschreiten.
1. Zungenaufnahme “L”
1. Ablagefach A
1. Ablagefach B
1
1
U2PDG1G0.book Page 37 Wednesday, July 9, 2014 2:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-38
3
GAU39481

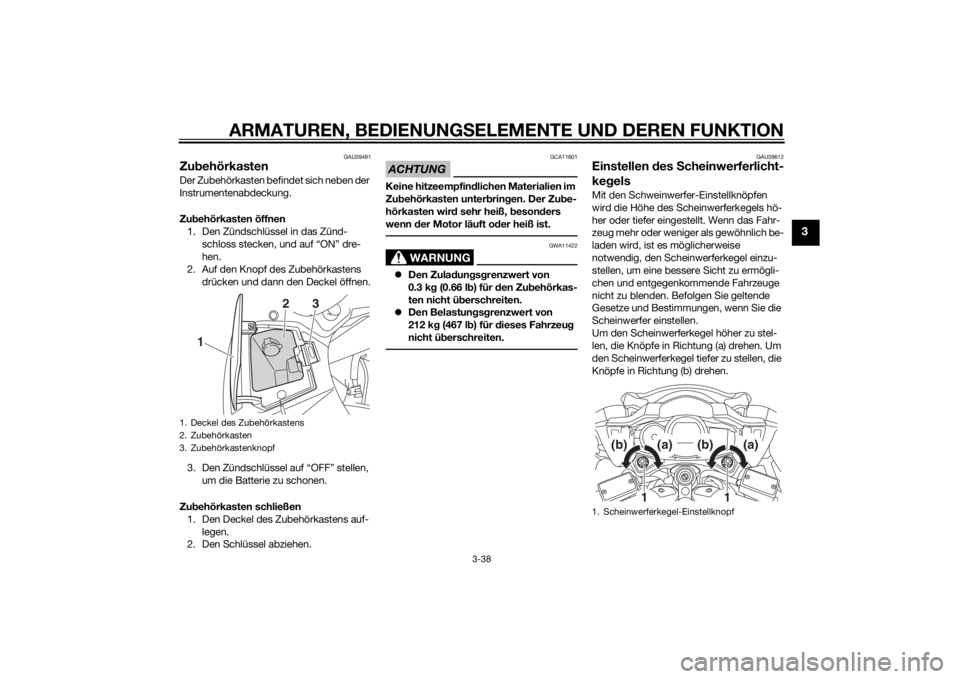

Zu behörkastenDer Zubehörkasten befindet sich neben der
Instrumentenabdeckung.
Zu behörkasten öffnen
1. Den Zündschlüssel in das Zünd- schloss stecken, und auf “ON” dre-
hen.
2. Auf den Knopf des Zubehörkastens drücken und dann den Deckel öffnen.
3. Den Zündschlüssel auf “OFF” stellen, um die Batterie zu schonen.
Zu behörkasten schließen
1. Den Deckel des Zubehörkastens auf- legen.
2. Den Schlüssel abziehen.
ACHTUNG
GCA11801
Keine hitzeempfin dlichen Materialien im
Zu behörkasten unter brin gen. Der Zu be-
hörkasten wir d sehr heiß, beson ders
wenn der Motor läuft o der heiß ist.
WARNUNG
GWA11422
 Den Zula dun gsg renzwert von
0.3 k g (0.66 l b) für d en Zubehörkas-
ten nicht üb erschreiten.
 Den Belastun gsg renzwert von
212 k g (467 l b) für d ieses Fahrzeu g
nicht ü berschreiten.
GAU39612
Einstellen des Scheinwerferlicht-
ke gelsMit den Schweinwerfer-Einstellknöpfen
wird die Höhe des Scheinwerferkegels hö-
her oder tiefer eingestellt. Wenn das Fahr-
zeug mehr oder weniger als gewöhnlich be-
laden wird, ist es möglicherweise
notwendig, den Scheinwerferkegel einzu-
stellen, um eine bessere Sicht zu ermögli-
chen und entgegenkommende Fahrzeuge
nicht zu blenden. Befolgen Sie geltende
Gesetze und Bestimmungen, wenn Sie die
Scheinwerfer einstellen.
Um den Scheinwerferkegel höher zu stel-
len, die Knöpfe in Richtung (a) drehen. Um
den Scheinwerferkegel tiefer zu stellen, die
Knöpfe in Richtung (b) drehen.
1. Deckel des Zubehörkastens
2. Zubehörkasten
3. Zubehörkastenknopf
1
2
3
1. Scheinwerferkegel-Einstellknopf
1
1
(b)
(a)
(b)
(a)
U2PDG1G0.book Page 38 Wednesday, July 9, 2014 2:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-39
3
GAU39642
LenkerpositionDer Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von drei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
GAU54151
Öffnen un d S chließen d er Ver-
klei dun gs-Ventilationsöffnun genDie Verkleidungs-Ventilationsöffnungen
können für zusätzliche Ventilation um 20
mm (0.79 in) geöffnet werden, um den
Fahrbedingungen zu entsprechen.
Zum Öffnen einer Verklei dun gs-Ventila-
tionsöffnun g
1. Den Schnellverschluss entfernen.
2. Die Abdeckung der Verkleidungs-
Ventilationsöffnung nach vorne schie-
ben, um die Zungen aus den unteren
Aufnahmen zu ziehen, und dann die
Abdeckung abziehen. 3. Die Zungen in die oberen Aufnahmen
einsetzen und dann die Abdeckung
nach hinten schieben.
1. Lenker
11
1. Geschlossene Position
2. Offene Position
1
2
1. Abdeckung der Verkleidungs-Ventilations-öffnung
2. Untere Aufnahme
3. Schnellverschluss
1. Vorsprung
2. Obere Aufnahme
3. Schnellverschluss
3
1
2
1
32
U2PDG1G0.book Page 39 Wednesday, July 9, 2014 2:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-40
3

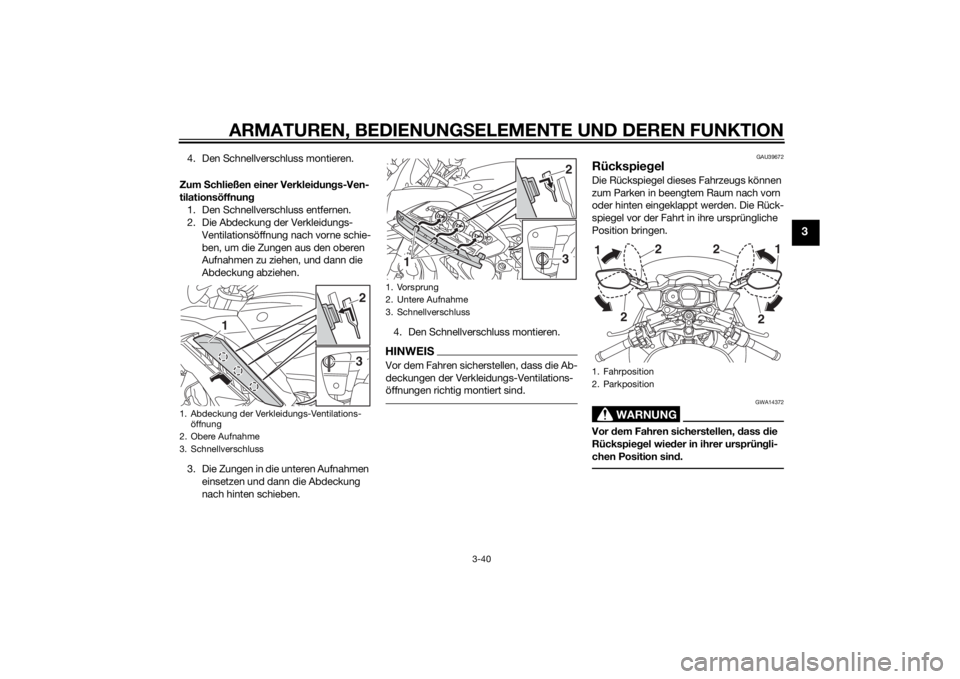

4. Den Schnellverschluss montieren.
Zum Schließen einer Verklei dun gs-Ven-
tilationsöffnun g
1. Den Schnellverschluss entfernen.
2. Die Abdeckung der Verkleidungs- Ventilationsöffnung nach vorne schie-
ben, um die Zungen aus den oberen
Aufnahmen zu ziehen, und dann die
Abdeckung abziehen.
3. Die Zungen in die unteren Aufnahmen einsetzen und dann die Abdeckung
nach hinten schieben. 4. Den Schnellverschluss montieren.
HINWEISVor dem Fahren sicherstellen, dass die Ab-
deckungen der Verkleidungs-Ventilations-
öffnungen richtig montiert sind.
GAU39672
Rückspie
gelDie Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, d ass die
Rückspieg el wieder in ihrer ursprün gli-
chen Position sin d.
1. Abdeckung der Verkleidungs-Ventilations-
öffnung
2. Obere Aufnahme
3. Schnellverschluss
3
1
2
1. Vorsprung
2. Untere Aufnahme
3. Schnellverschluss
1
32
1. Fahrposition
2. Parkposition
2
2
1
2 2
1
U2PDG1G0.book Page 40 Wednesday, July 9, 2014 2:04 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-41
3
GAU55424
Einstellung d er Vord er- und Hin-

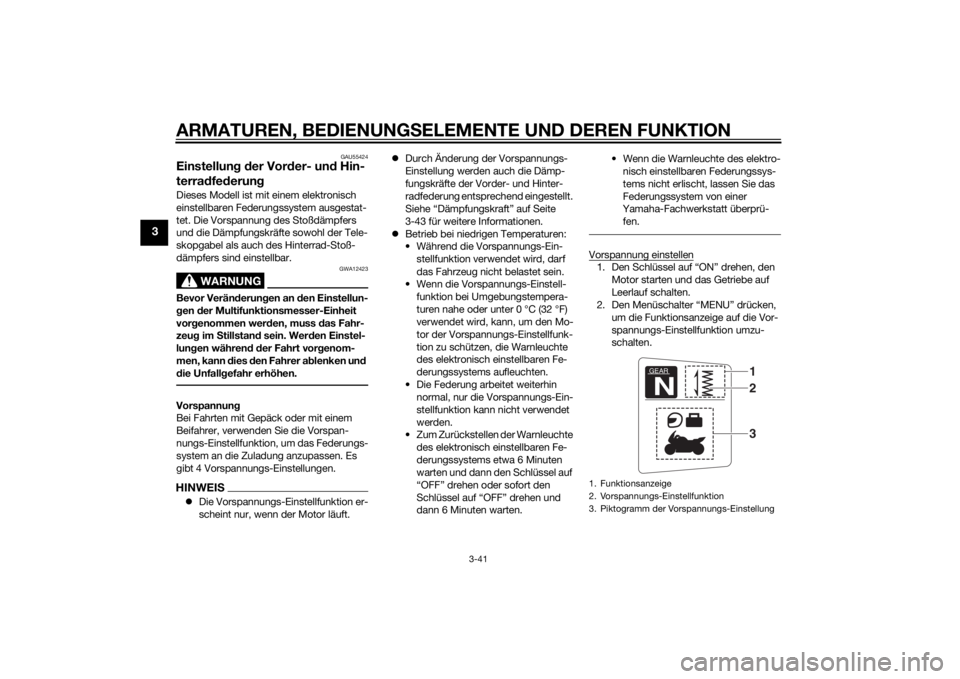

terra dfe derun gDieses Modell ist mit einem elektronisch
einstellbaren Federungssystem ausgestat-
tet. Die Vorspannung des Stoßdämpfers
und die Dämpfungskräfte sowohl der Tele-
skopgabel als auch des Hinterrad-Stoß-
dämpfers sind einstellbar.
WARNUNG
GWA12423
Bevor Verän derun gen an den Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss d as Fahr-
zeu g im S tillstan d sein. Wer den Einstel-
lun gen währen d d er Fahrt vorg enom-
men, kann d ies den Fahrer ab lenken und
d ie Unfall gefahr erhöhen.Vorspannung
Bei Fahrten mit Gepäck oder mit einem
Beifahrer, verwenden Sie die Vorspan-
nungs-Einstellfunktion, um das Federungs-
system an die Zuladung anzupassen. Es
gibt 4 Vorspannungs-Einstellungen.HINWEIS Die Vorspannungs-Einstellfunktion er-
scheint nur, wenn der Motor läuft. 
Durch Änderung der Vorspannungs-
Einstellung werden auch die Dämp-
fungskräfte der Vorder- und Hinter-
radfederung entsprechend eingestellt.
Siehe “Dämpfungskraft” auf Seite
3-43 für weitere Informationen.
 Betrieb bei niedrigen Temperaturen:
• Während die Vorspannungs-Ein-
stellfunktion verwendet wird, darf
das Fahrzeug nicht belastet sein.
• Wenn die Vorspannungs-Einstell-
funktion bei Umgebungstempera-
turen nahe oder unter 0 °C (32 °F)
verwendet wird, kann, um den Mo-
tor der Vorspannungs-Einstellfunk-
tion zu schützen, die Warnleuchte
des elektronisch einstellbaren Fe-
derungssystems aufleuchten.
• Die Federung arbeitet weiterhin normal, nur die Vorspannungs-Ein-
stellfunktion kann nicht verwendet
werden.
• Zum Zurückstellen der Warnleuchte
des elektronisch einstellbaren Fe-
derungssystems etwa 6 Minuten
warten und dann den Schlüssel auf
“OFF” drehen oder sofort den
Schlüssel auf “OFF” drehen und
dann 6 Minuten warten. • Wenn die Warnleuchte des elektro-
nisch einstellbaren Federungssys-
tems nicht erlischt, lassen Sie das
Federungssystem von einer
Yamaha-Fachwerkstatt überprü-
fen.
Vorspannung einstellen1. Den Schlüssel auf “ON” drehen, den Motor starten und das Getriebe auf
Leerlauf schalten.
2. Den Menüschalter “MENU” drücken,
um die Funktionsanzeige auf die Vor-
spannungs-Einstellfunktion umzu-
schalten.1. Funktionsanzeige
2. Vorspannungs-Einstellfunktion
3. Piktogramm der Vorspannungs-Einstellung
GEARN
132
U2PDG1G0.book Page 41 Wednesday, July 9, 2014 2:04 PM
