FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-34
3

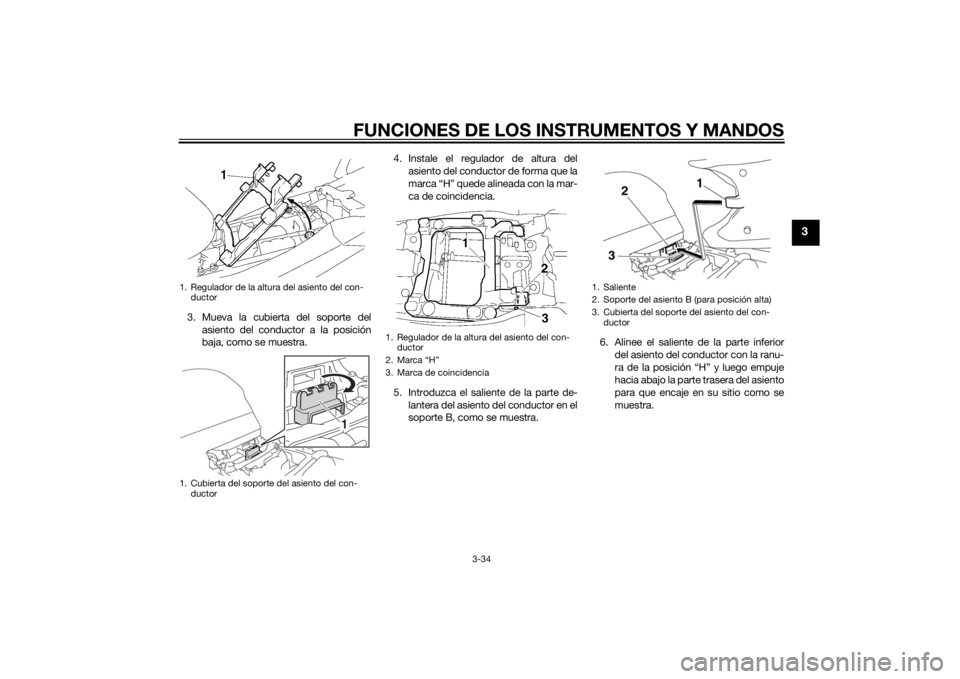

3. Mueva la cubierta del soporte del
asiento del conductor a la posición
baja, como se muestra.4. Instale el regulador de altura del
asiento del conductor de forma que la
marca “H” quede alineada con la mar-
ca de coincidencia.
5. Introduzca el saliente de la parte de-
lantera del asiento del conductor en el
soporte B, como se muestra.6. Alinee el saliente de la parte inferior
del asiento del conductor con la ranu-
ra de la posición “H” y luego empuje
hacia abajo la parte trasera del asiento
para que encaje en su sitio como se
muestra.1. Regulador de la altura del asiento del con-
ductor
1. Cubierta del soporte del asiento del con-
ductor
1
1. Regulador de la altura del asiento del con-
ductor
2. Marca “H”
3. Marca de coincidencia
1. Saliente
2. Soporte del asiento B (para posición alta)
3. Cubierta del soporte del asiento del con-
ductor
U1MCS2S0.book Page 34 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-35
3
7. Monte el asiento del pasajero.

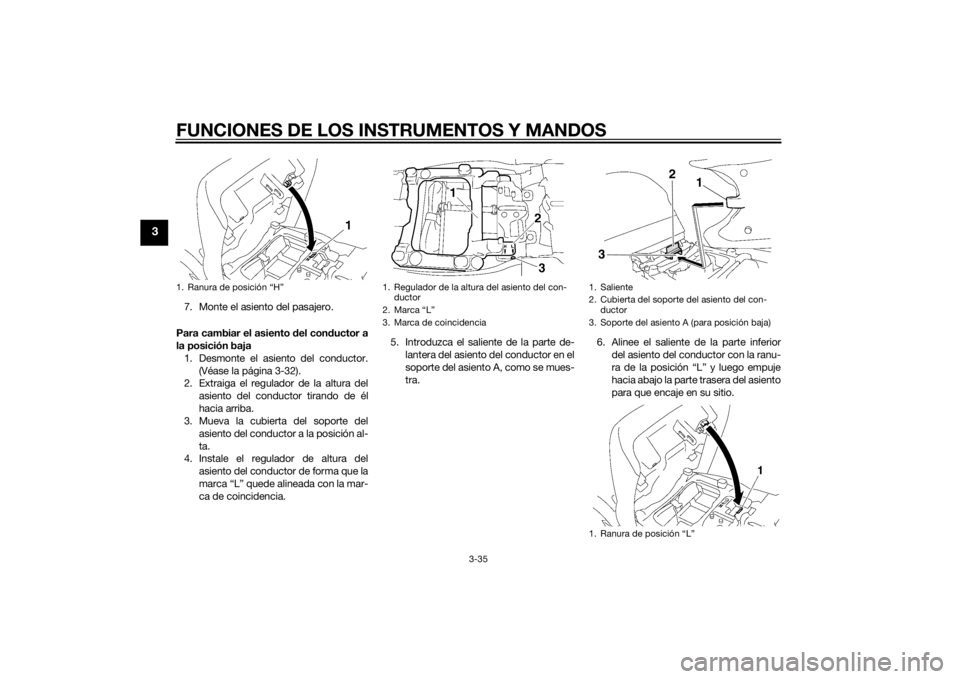

Para cambiar el asiento del conductor a
la posición baja
1. Desmonte el asiento del conductor.
(Véase la página 3-32).
2. Extraiga el regulador de la altura del
asiento del conductor tirando de él
hacia arriba.
3. Mueva la cubierta del soporte del
asiento del conductor a la posición al-
ta.
4. Instale el regulador de altura del
asiento del conductor de forma que la
marca “L” quede alineada con la mar-
ca de coincidencia.5. Introduzca el saliente de la parte de-
lantera del asiento del conductor en el
soporte del asiento A, como se mues-
tra.6. Alinee el saliente de la parte inferior
del asiento del conductor con la ranu-
ra de la posición “L” y luego empuje
hacia abajo la parte trasera del asiento
para que encaje en su sitio.1. Ranura de posición “H”
1. Regulador de la altura del asiento del con-
ductor
2. Marca “L”
3. Marca de coincidencia
1. Saliente
2. Cubierta del soporte del asiento del con-
ductor
3. Soporte del asiento A (para posición baja)
1. Ranura de posición “L”
1
2
3
U1MCS2S0.book Page 35 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-36
3
7. Monte el asiento del pasajero.NOTAVerifique que los asientos estén bien suje-
tos antes de conducir.
SAU40254

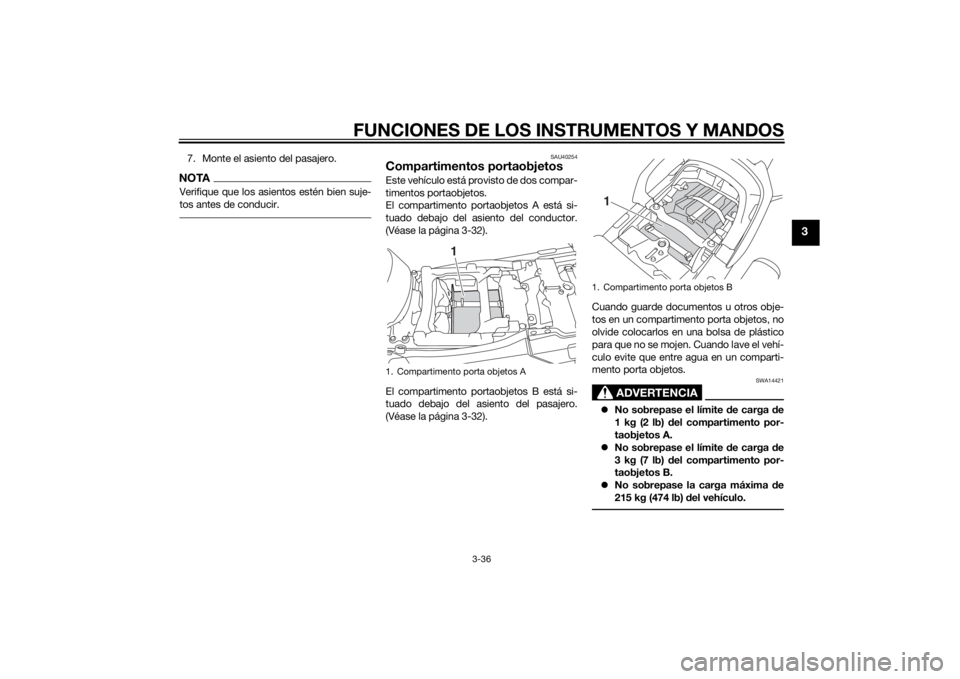

Compartimentos portaobjetosEste vehículo está provisto de dos compar-
timentos portaobjetos.
El compartimento portaobjetos A está si-
tuado debajo del asiento del conductor.
(Véase la página 3-32).
El compartimento portaobjetos B está si-
tuado debajo del asiento del pasajero.
(Véase la página 3-32).Cuando guarde documentos u otros obje-
tos en un compartimento porta objetos, no
olvide colocarlos en una bolsa de plástico
para que no se mojen. Cuando lave el vehí-
culo evite que entre agua en un comparti-
mento porta objetos.
ADVERTENCIA
SWA14421
No sobrepase el límite de carga de
1 kg (2 lb) del compartimento por-
taobjetos A.
No sobrepase el límite de carga de
3 kg (7 lb) del compartimento por-
taobjetos B.
No sobrepase la carga máxima de
215 kg (474 lb) del vehículo.
1. Compartimento porta objetos A
1
1. Compartimento porta objetos B1
U1MCS2S0.book Page 36 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-37
3
SAU39481

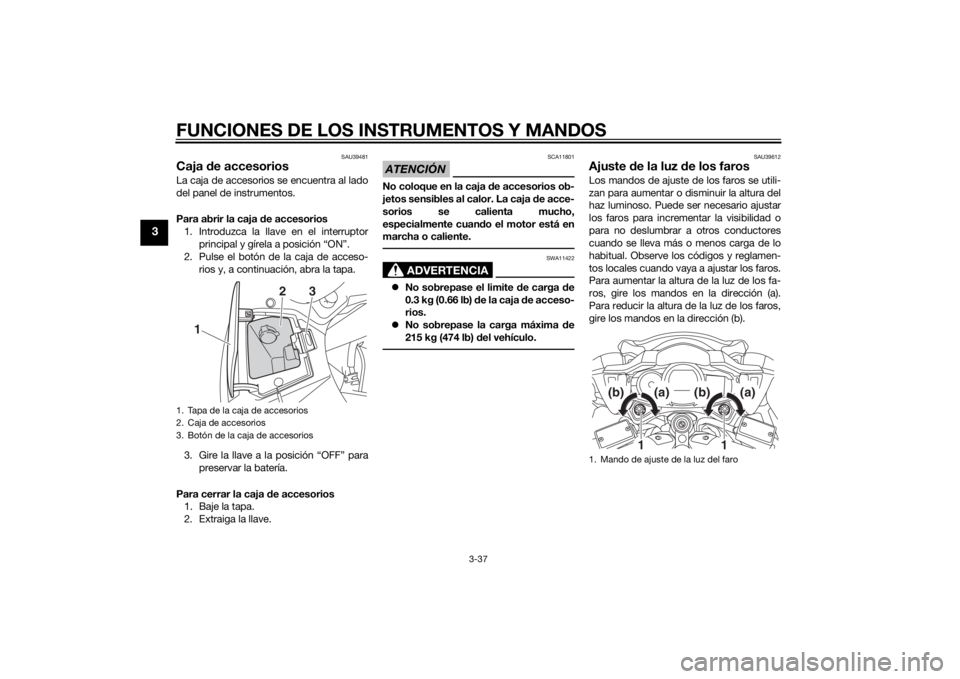

Caja de accesoriosLa caja de accesorios se encuentra al lado
del panel de instrumentos.
Para abrir la caja de accesorios
1. Introduzca la llave en el interruptor
principal y gírela a posición “ON”.
2. Pulse el botón de la caja de acceso-
rios y, a continuación, abra la tapa.
3. Gire la llave a la posición “OFF” para
preservar la batería.
Para cerrar la caja de accesorios
1. Baje la tapa.
2. Extraiga la llave.
ATENCIÓN
SCA11801
No coloque en la caja de accesorios ob-
jetos sensibles al calor. La caja de acce-
sorios se calienta mucho,
especialmente cuando el motor está en
marcha o caliente.
ADVERTENCIA
SWA11422
No sobrepase el limite de carga de
0.3 kg (0.66 lb) de la caja de acceso-
rios.
No sobrepase la carga máxima de
215 kg (474 lb) del vehículo.
SAU39612
Ajuste de la luz de los farosLos mandos de ajuste de los faros se utili-
zan para aumentar o disminuir la altura del
haz luminoso. Puede ser necesario ajustar
los faros para incrementar la visibilidad o
para no deslumbrar a otros conductores
cuando se lleva más o menos carga de lo
habitual. Observe los códigos y reglamen-
tos locales cuando vaya a ajustar los faros.
Para aumentar la altura de la luz de los fa-
ros, gire los mandos en la dirección (a).
Para reducir la altura de la luz de los faros,
gire los mandos en la dirección (b).
1. Tapa de la caja de accesorios
2. Caja de accesorios
3. Botón de la caja de accesorios
1
2
3
1. Mando de ajuste de la luz del faro
1
1
(b)
(a)
(b)
(a)
U1MCS2S0.book Page 37 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-38
3
SAU39642

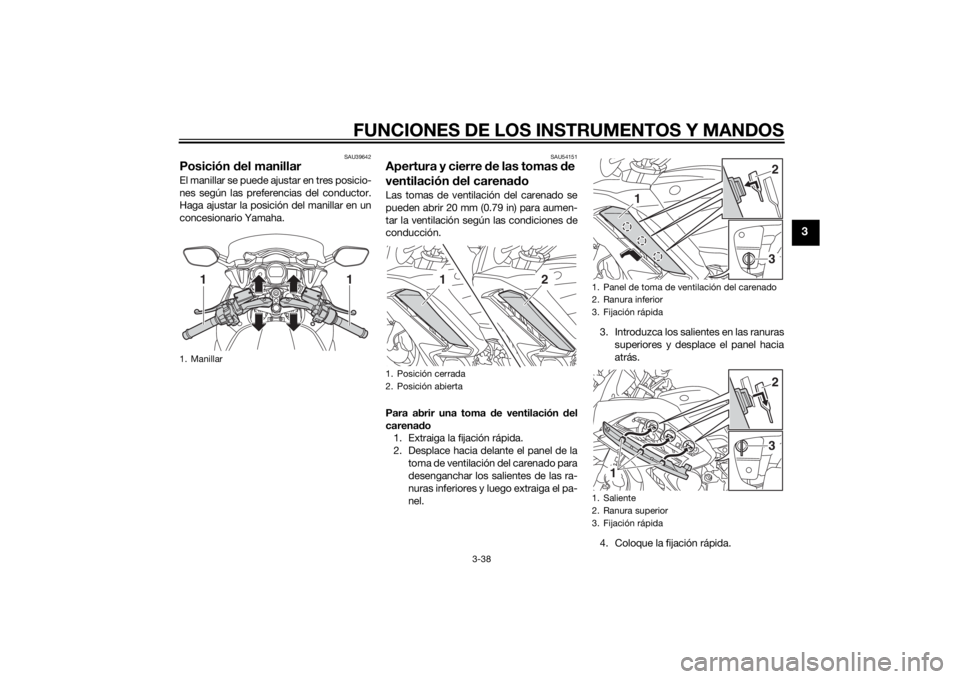

Posición del manillarEl manillar se puede ajustar en tres posicio-
nes según las preferencias del conductor.
Haga ajustar la posición del manillar en un
concesionario Yamaha.
SAU54151
Apertura y cierre de las tomas de
ventilación del carenadoLas tomas de ventilación del carenado se
pueden abrir 20 mm (0.79 in) para aumen-
tar la ventilación según las condiciones de
conducción.
Para abrir una toma de ventilación del
carenado
1. Extraiga la fijación rápida.
2. Desplace hacia delante el panel de la
toma de ventilación del carenado para
desenganchar los salientes de las ra-
nuras inferiores y luego extraiga el pa-
nel.3. Introduzca los salientes en las ranuras
superiores y desplace el panel hacia
atrás.
4. Coloque la fijación rápida.
1. Manillar
11
1. Posición cerrada
2. Posición abierta
1
2
1. Panel de toma de ventilación del carenado
2. Ranura inferior
3. Fijación rápida
1. Saliente
2. Ranura superior
3. Fijación rápida
3
1
2
1
32
U1MCS2S0.book Page 38 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-39
3

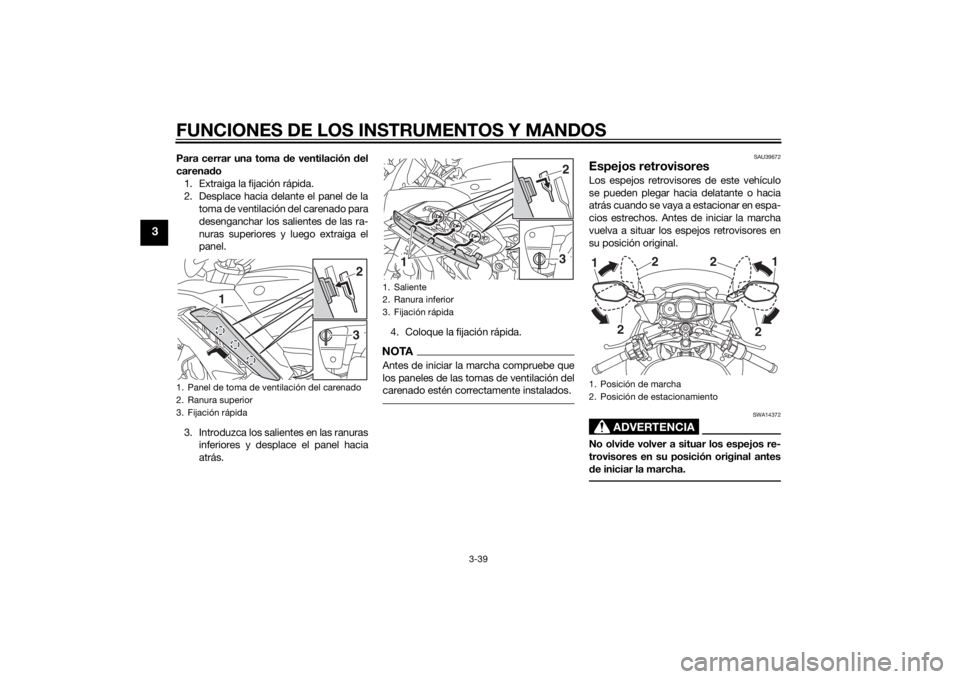

Para cerrar una toma de ventilación del
carenado
1. Extraiga la fijación rápida.
2. Desplace hacia delante el panel de la
toma de ventilación del carenado para
desenganchar los salientes de las ra-
nuras superiores y luego extraiga el
panel.
3. Introduzca los salientes en las ranuras
inferiores y desplace el panel hacia
atrás.4. Coloque la fijación rápida.
NOTAAntes de iniciar la marcha compruebe que
los paneles de las tomas de ventilación del
carenado estén correctamente instalados.
SAU39672
Espejos retrovisoresLos espejos retrovisores de este vehículo
se pueden plegar hacia delatante o hacia
atrás cuando se vaya a estacionar en espa-
cios estrechos. Antes de iniciar la marcha
vuelva a situar los espejos retrovisores en
su posición original.
ADVERTENCIA
SWA14372
No olvide volver a situar los espejos re-
trovisores en su posición original antes
de iniciar la marcha.
1. Panel de toma de ventilación del carenado
2. Ranura superior
3. Fijación rápida
3
1
2
1. Saliente
2. Ranura inferior
3. Fijación rápida
1
32
1. Posición de marcha
2. Posición de estacionamiento
2 2
1
221
U1MCS2S0.book Page 39 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-40
3
SAU54141

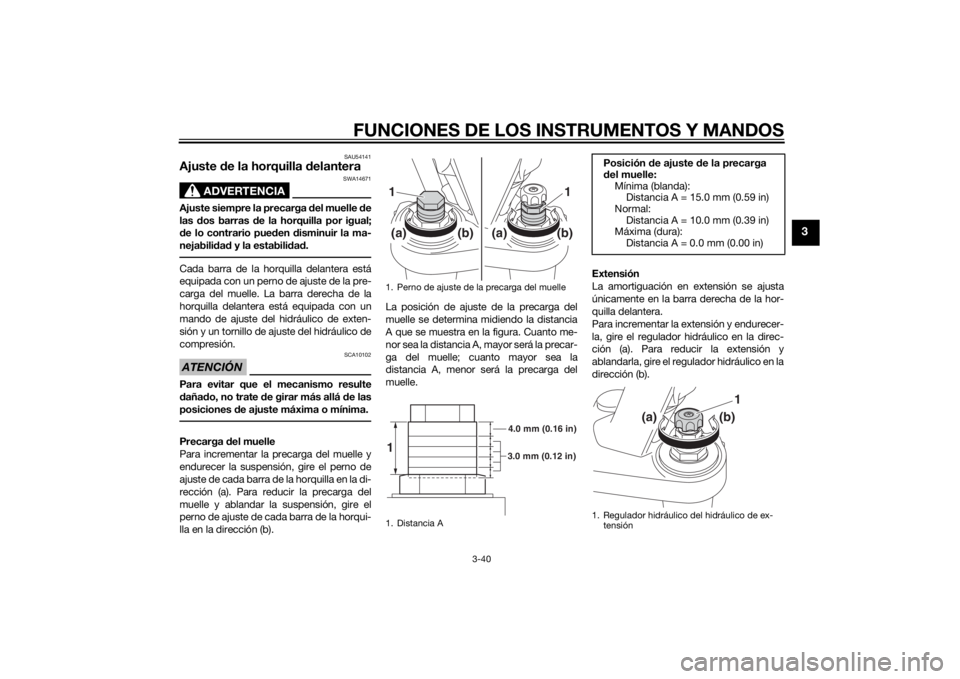

Ajuste de la horquilla delantera
ADVERTENCIA
SWA14671
Ajuste siempre la precarga del muelle de
las dos barras de la horquilla por igual;
de lo contrario pueden disminuir la ma-
nejabilidad y la estabilidad.Cada barra de la horquilla delantera está
equipada con un perno de ajuste de la pre-
carga del muelle. La barra derecha de la
horquilla delantera está equipada con un
mando de ajuste del hidráulico de exten-
sión y un tornillo de ajuste del hidráulico de
compresión.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañado, no trate de girar más allá de las
posiciones de ajuste máxima o mínima.Precarga del muelle
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el perno de
ajuste de cada barra de la horquilla en la di-
rección (a). Para reducir la precarga del
muelle y ablandar la suspensión, gire el
perno de ajuste de cada barra de la horqui-
lla en la dirección (b).La posición de ajuste de la precarga del
muelle se determina midiendo la distancia
A que se muestra en la figura. Cuanto me-
nor sea la distancia A, mayor será la precar-
ga del muelle; cuanto mayor sea la
distancia A, menor será la precarga del
muelle.Extensión
La amortiguación en extensión se ajusta
únicamente en la barra derecha de la hor-
quilla delantera.
Para incrementar la extensión y endurecer-
la, gire el regulador hidráulico en la direc-
ción (a). Para reducir la extensión y
ablandarla, gire el regulador hidráulico en la
dirección (b).
1. Perno de ajuste de la precarga del muelle
1. Distancia A
(a)
(b)1
1(a)
(b)
4.0 mm (0.16 in)
3.0 mm (0.12 in)
1
Posición de ajuste de la precarga
del muelle:
Mínima (blanda):
Distancia A = 15.0 mm (0.59 in)
Normal:
Distancia A = 10.0 mm (0.39 in)
Máxima (dura):
Distancia A = 0.0 mm (0.00 in)
1. Regulador hidráulico del hidráulico de ex-
tensión
(a)
(b)
1
U1MCS2S0.book Page 40 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-41
3

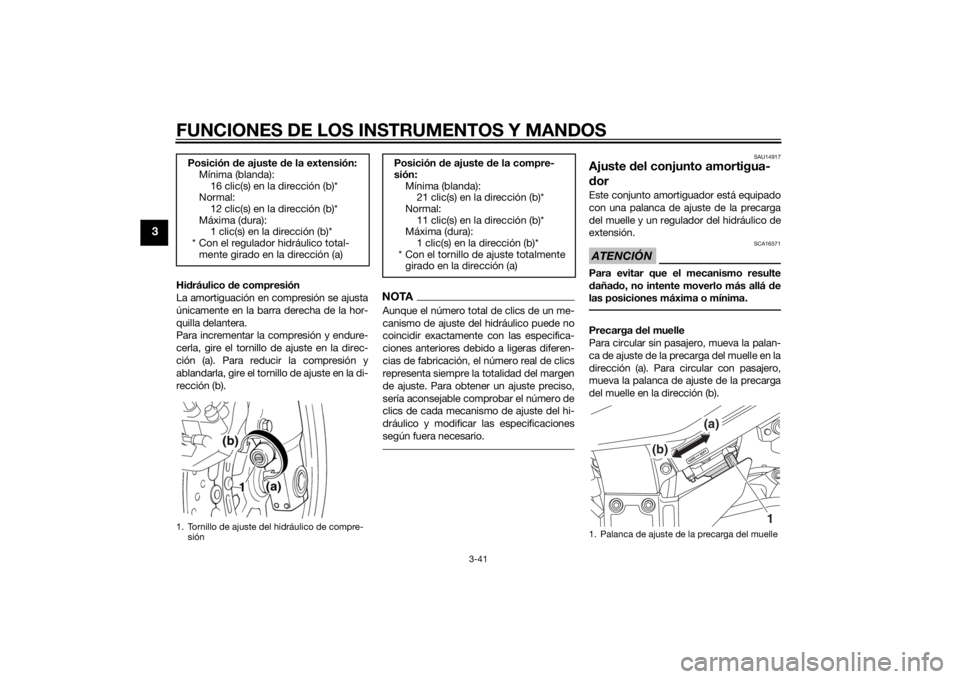

Hidráulico de compresión
La amortiguación en compresión se ajusta
únicamente en la barra derecha de la hor-
quilla delantera.
Para incrementar la compresión y endure-
cerla, gire el tornillo de ajuste en la direc-
ción (a). Para reducir la compresión y
ablandarla, gire el tornillo de ajuste en la di-
rección (b).
NOTAAunque el número total de clics de un me-
canismo de ajuste del hidráulico puede no
coincidir exactamente con las especifica-
ciones anteriores debido a ligeras diferen-
cias de fabricación, el número real de clics
representa siempre la totalidad del margen
de ajuste. Para obtener un ajuste preciso,
sería aconsejable comprobar el número de
clics de cada mecanismo de ajuste del hi-
dráulico y modificar las especificaciones
según fuera necesario.
SAU14917
Ajuste del conjunto amortigua-
dorEste conjunto amortiguador está equipado
con una palanca de ajuste de la precarga
del muelle y un regulador del hidráulico de
extensión.ATENCIÓN
SCA16571
Para evitar que el mecanismo resulte
dañado, no intente moverlo más allá de
las posiciones máxima o mínima.Precarga del muelle
Para circular sin pasajero, mueva la palan-
ca de ajuste de la precarga del muelle en la
dirección (a). Para circular con pasajero,
mueva la palanca de ajuste de la precarga
del muelle en la dirección (b). Posición de ajuste de la extensión:
Mínima (blanda):
16 clic(s) en la dirección (b)*
Normal:
12 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el regulador hidráulico total-
mente girado en la dirección (a)
1. Tornillo de ajuste del hidráulico de compre-
sión
Posición de ajuste de la compre-
sión:
Mínima (blanda):
21 clic(s) en la dirección (b)*
Normal:
11 clic(s) en la dirección (b)*
Máxima (dura):
1 clic(s) en la dirección (b)*
* Con el tornillo de ajuste totalmente
girado en la dirección (a)
1. Palanca de ajuste de la precarga del muelle
1
(b)
(a)
U1MCS2S0.book Page 41 Tuesday, June 10, 2014 10:30 AM
