2015 YAMAHA FJR1300A Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar sus
características óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberáncomprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10482
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.
Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.
Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante la
marcha a alta velocidad.Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación. Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)

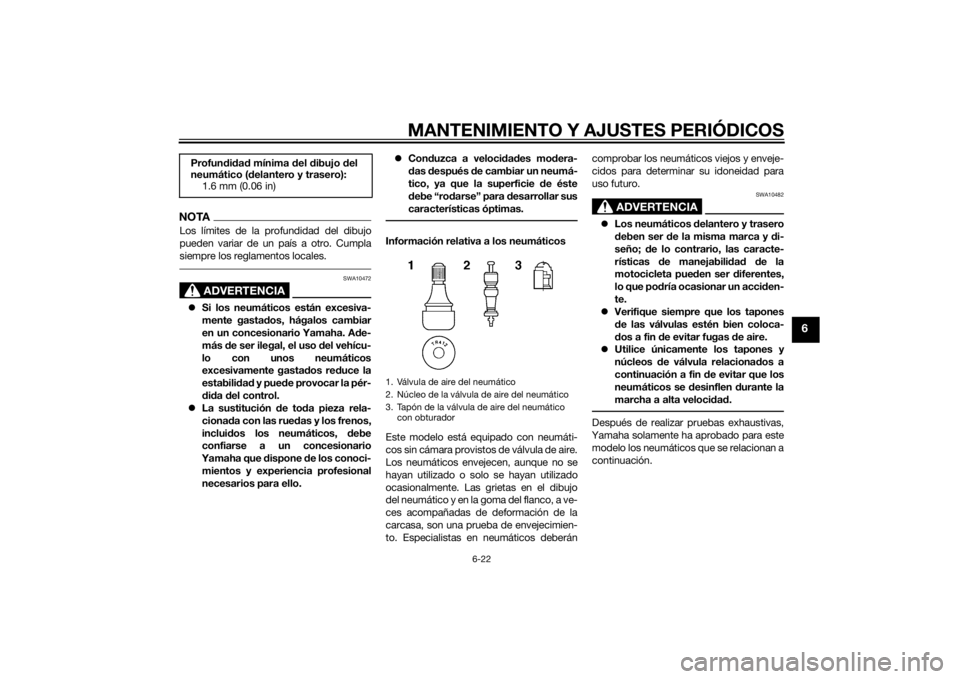

1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
U1MCS2S0.book Page 22 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6
ADVERTENCIA
SWA10601
Esta motocicleta está equipada con
neumáticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.Hasta que no hayan sido “rodados”,
la adherencia de los neumáticos
nuevos puede ser relativamente
baja sobre ciertas superficies. Por
lo tanto, después de montar un
neumático nuevo, antes de condu-
cir a velocidades muy altas es
aconsejable practicar una conduc-
ción moderada con velocidades de
aproximadamente 100 km (60 mi).
Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.
Ajuste siempre la presión de aire de
los neumáticos en función
de las
condiciones de utilización.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático. Neumático delantero:
Ta m a ñ o :
120/70 ZR17M/C (58W)
Marca/modelo:
BRIDGESTONE/BT023F F
METZELER/Roadtec Z8
Neumático trasero:
Ta m a ñ o :
180/55 ZR17M/C (73W)
Marca/modelo:
BRIDGESTONE/BT023R F
METZELER/Roadtec Z8 C
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
#9100 (original)
U1MCS2S0.book Page 23 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6
SAU22074
Maneta de embragueEste modelo está dotado de un embrague
hidráulico, por lo que no es necesario ajus-
tar el juego libre de la maneta de embrague.
No obstante, es necesario comprobar el ni-
vel de líquido de embrague y comprobar si
hay fugas en el sistema hidráulico antes de
cada utilización. (Véase la página 6-25). Si
el juego libre de la maneta de embrague
aumenta excesivamente y resulta difícil
cambiar de marcha o el embrague patina
provocando una pérdida de aceleración,
puede que haya aire en el sistema de em-
brague. Si hay aire en el sistema hidráulico
hágalo purgar en un concesionario Yamaha
antes de utilizar la motocicleta.
SAU37914
Comprobación del juego libre de
la maneta del frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un conce-
sionario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blando o esponjoso de la ma-
neta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-
sa de accidente.
SAU22283
Interruptores de la luz de frenoLa luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Puesto que los interruptores de la luz de
freno forman parte del sistema regulador
de velocidad, su ajuste debe confiarse a un
concesionario Yamaha que dispone de los
conocimientos y experiencia profesional
necesarios.

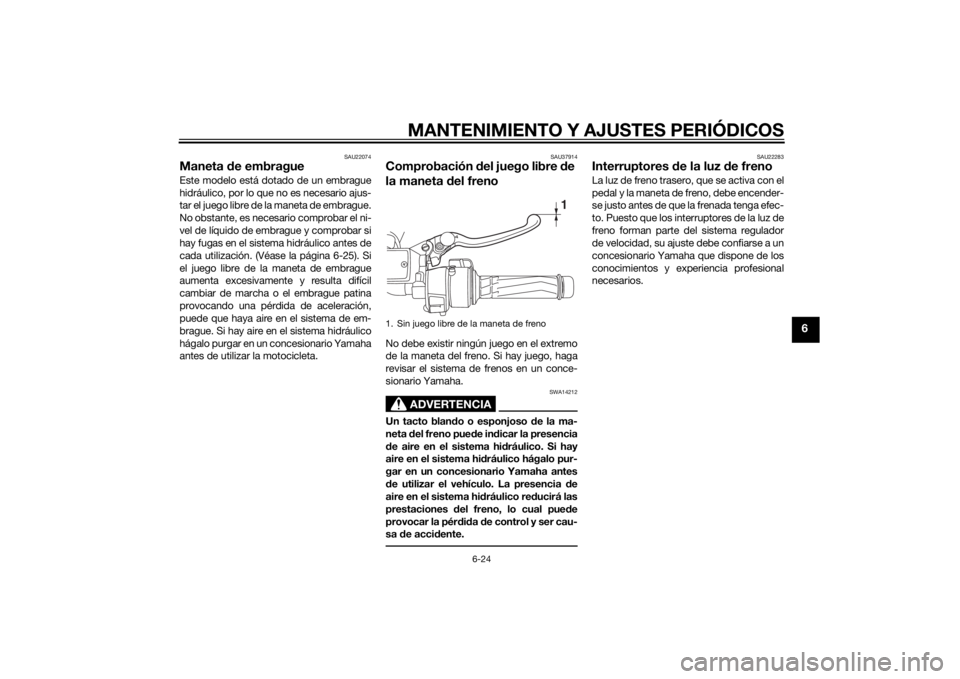

1. Sin juego libre de la maneta de freno
1
U1MCS2S0.book Page 24 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
6
SAU22393
Comprobación de las pastillas

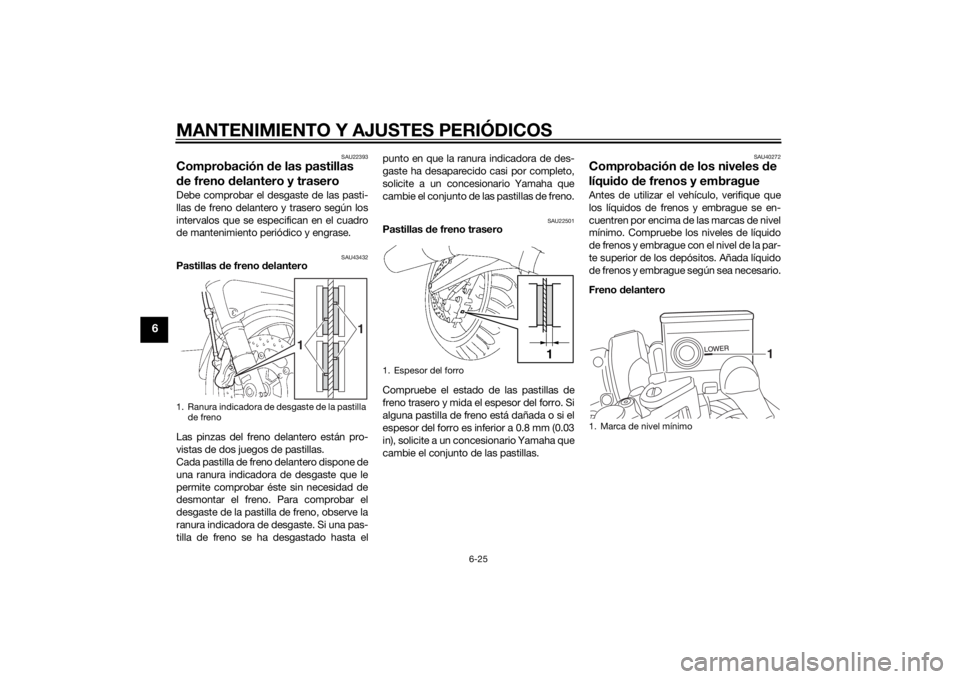

de freno delantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU43432
Pastillas de freno delantero
Las pinzas del freno delantero están pro-
vistas de dos juegos de pastillas.
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el
desgaste de la pastilla de freno, observe la
ranura indicadora de desgaste. Si una pas-
tilla de freno se ha desgastado hasta elpunto en que la ranura indicadora de des-
gaste ha desaparecido casi por completo,
solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas de freno.
SAU22501
Pastillas de freno trasero
Compruebe el estado de las pastillas de
freno trasero y mida el espesor del forro. Si
alguna pastilla de freno está dañada o si el
espesor del forro es inferior a 0.8 mm (0.03
in), solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas.
SAU40272
Comprobación de los niveles de
líquido de frenos y embragueAntes de utilizar el vehículo, verifique que
los líquidos de frenos y embrague se en-
cuentren por encima de las marcas de nivel
mínimo. Compruebe los niveles de líquido
de frenos y embrague con el nivel de la par-
te superior de los depósitos. Añada líquido
de frenos y embrague según sea necesario.
Freno delantero
1. Ranura indicadora de desgaste de la pastilla
de freno
1
1
1. Espesor del forro
1
1. Marca de nivel mínimo
1
U1MCS2S0.book Page 25 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6

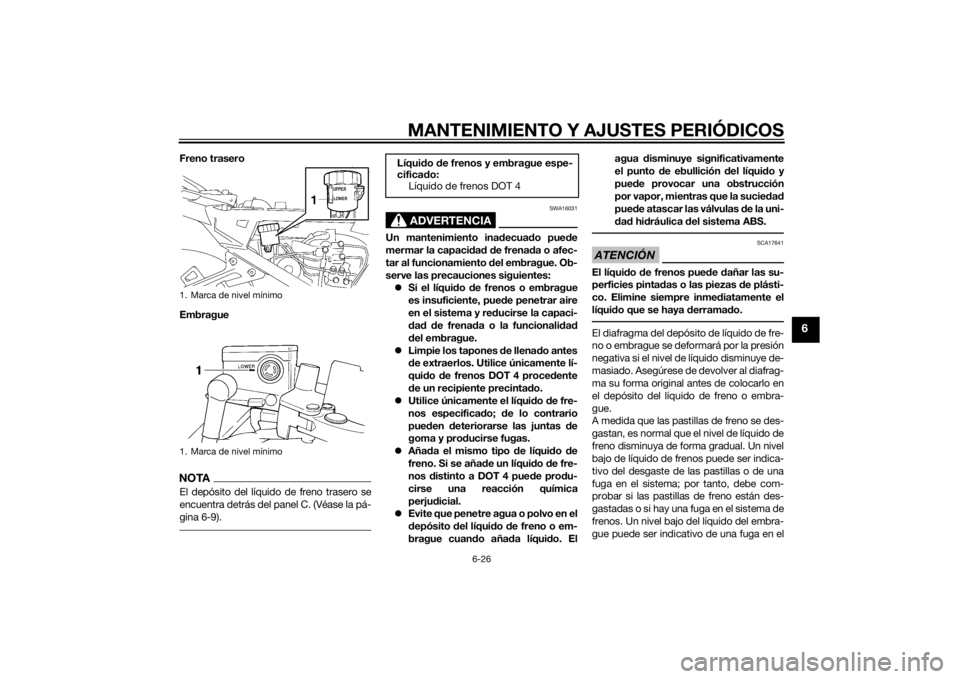

Freno trasero
EmbragueNOTAEl depósito del líquido de freno trasero se
encuentra detrás del panel C. (Véase la pá-
gina 6-9).
ADVERTENCIA
SWA16031
Un mantenimiento inadecuado puede
mermar la capacidad de frenada o afec-
tar al funcionamiento del embrague. Ob-
serve las precauciones siguientes:
Si el líquido de frenos o embrague
es insuficiente, puede penetrar aire
en el sistema y reducirse la capaci-
dad de frenada o la funcionalidad
del embrague.
Limpie los tapones de llenado antes
de extraerlos. Utilice únicamente lí-
quido de frenos DOT 4 procedente
de un recipiente precintado.
Utilice únicamente el líquido de fre-
nos especificado; de lo contrario
pueden deteriorarse las juntas de
goma y producirse fugas.
Añada el mismo tipo de líquido de
freno. Si se añade un líquido d
e fre-
nos distinto a DOT 4 puede produ-
cirse una reacción química
perjudicial.
Evite que penetre agua o polvo en el
depósito del líquido de freno o em-
brague cuando añada líquido. Elagua disminuye significativamente
el punto de ebullición del líquido y
puede provocar una obstrucción
por vapor, mientras que la suciedad
puede atascar las válvulas de la uni-
dad hidráulica del sistema ABS.
ATENCIÓN
SCA17641
El líquido de frenos puede dañar las su-
perficies pintadas o las piezas de plásti-
co. Elimine siempre inmediatamente el
líquido que se haya derramado.El diafragma del depósito de líquido de fre-
no o embrague se deformará por la presión
negativa si el nivel de líquido disminuye de-
masiado. Asegúrese de devolver al diafrag-
ma su forma original antes de colocarlo en
el depósito del líquido de freno o embra-
gue.
A medida que las pastillas de freno se des-
gastan, es normal que el nivel de líquido de
freno disminuya de forma gradual. Un nivel
bajo de líquido de frenos puede ser indica-
tivo del desgaste de las pastillas o de una
fuga en el sistema; por tanto, debe com-
probar si las pastillas de freno están des-
gastadas o si hay una fuga en el sistema de
frenos. Un nivel bajo del líquido del embra-
gue puede ser indicativo de una fuga en el
1. Marca de nivel mínimo
1. Marca de nivel mínimo
Líquido de frenos y embrague espe-
cificado:
Líquido de frenos DOT 4
U1MCS2S0.book Page 26 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
6
sistema de embrague; por tanto, debe
comprobar si hay alguna fuga en el siste-
m a. S i el ni v el d e l í qu i d o de fr e n o s o e m br a-
gue disminuye de forma repentina, solicite
a un concesionario Yamaha que averigüe la
causa antes de seguir utilizando el vehícu-
lo.
SAU22754
Cambio de los líquidos de freno y
embragueSolicite a un concesionario Yamaha que
cambie los líquidos de frenos y embrague
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase. Además, se deben cambiar las jun-
tas de aceite de las bombas y las pinzas de
freno y embrague, así como los tubos de
freno y embrague según los intervalos indi-
cados a continuación o siempre que estén
dañados o presenten fugas.
Juntas de estanqueidad: cambiar
cada dos años.
Tubo de freno y tubo flexible del em-
brague: cambiar cada cuatro años.
SAU23098
Comprobación y engrase de los
cablesAntes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha. ¡ADVERTENCIA!
Si se daña el alojamiento exterior de los
cables, es posible que se origine óxido
en el interior y que se causen interferen-
cias con el movimiento del cable. Cam-
bie los cables dañados lo antes posible
para evitar situaciones que no sean se-
guras.
[SWA10712]
Lubricante recomendado:
Lubricante para cables de Yamaha
o cualquier otro lubricante adecua-
do
U1MCS2S0.book Page 27 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
6
SAU23115
Comprobación y engrase del
puño del acelerador y el cableAntes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo
el cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
SAU44275
Comprobación y engrase de los
pedales de freno y cambioCada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.

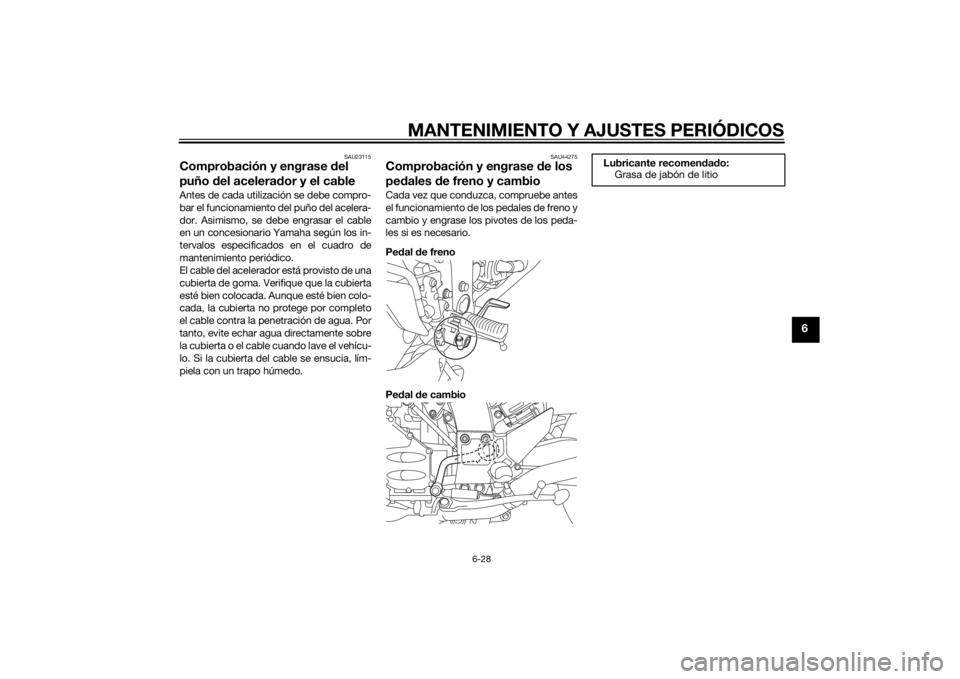

Pedal de freno
Pedal de cambio
Lubricante recomendado:
Grasa de jabón de litio
U1MCS2S0.book Page 28 Tuesday, June 10, 2014 10:30 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-29
6
SAU43602
Comprobación y engrase de las
manetas de freno y embragueAntes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.

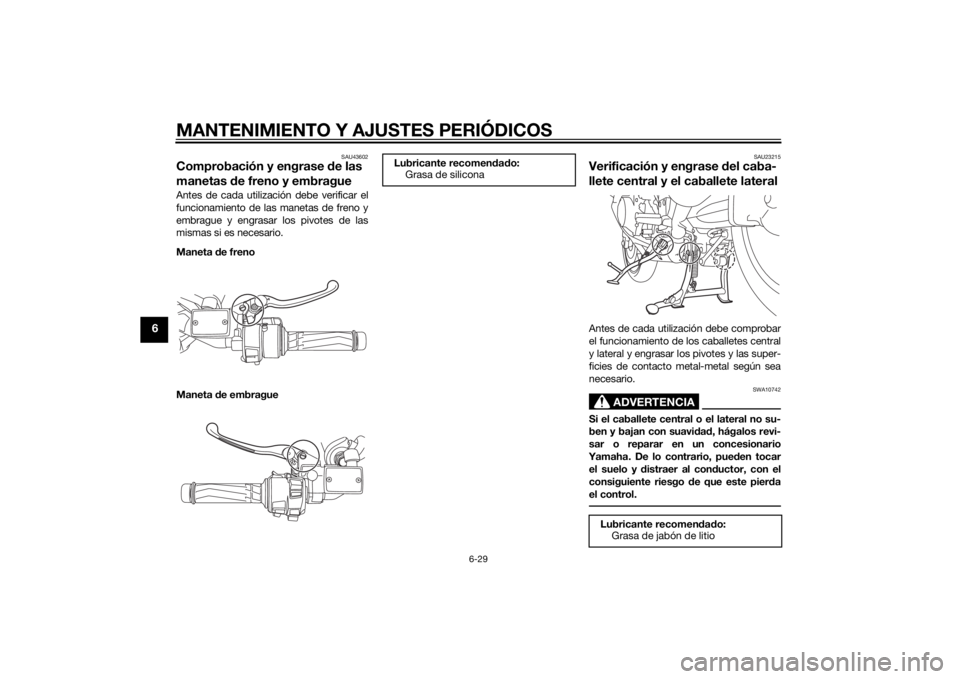

Maneta de freno
Maneta de embrague
SAU23215
Verificación y engrase del caba-
llete central y el caballete lateralAntes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA
SWA10742
Si el caballete central o el lateral no su-
ben y bajan con suavidad, hágalos revi-
sar o reparar en un concesionario
Yamaha. De lo contrario, pueden tocar
el suelo y distraer al conductor, con el
consiguiente riesgo de que este pierda
el control.
Lubricante recomendado:
Grasa de silicona
Lubricante recomendado:
Grasa de jabón de litio
U1MCS2S0.book Page 29 Tuesday, June 10, 2014 10:30 AM
