FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
multifunción durante la marcha puede
distraer al conductor y ocasionar un ac-
cidente.NOTAEl interruptor de selección “ / ” y el in-
terruptor de menú “MENU” están situados
en el lado izquierdo del manillar. Con estos
interruptores puede controlar o cambiar los
ajustes en el indicador multifunción.El indicador multifunción está provisto de
los elementos siguientes:
un velocímetro
un tacómetro
un reloj
un indicador de gasolina
un indicador Ecoun indicador de la marcha selecciona-
da
un indicador de modo de conducción
(que muestra el modo de conducción
seleccionado)
un indicador de funciones (que mues-
tra la función seleccionada)
un indicador de información (que
muestra información diversa, por
ejemplo la indicación del cuentakiló-
metros)
un indicador de modo de ajuste (que
le permite ajustar, seleccionar o reini-
ciar los elementos que se muestran en
el indicador de información)
un dispositivo de autodiagnóstico
NOTANo olvide girar la llave a la posición
“ON” antes de pulsar el interruptor de
selección “ / ”, el interruptor de
menú “MENU”, el botón “RESET” y el
botón “TCS”.
Solo para Reino Unido: para cambiar
la indicación entre kilómetros y millas,
consulte la página 3-16.Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.Tacómetro
El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.
ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 9000 r/min

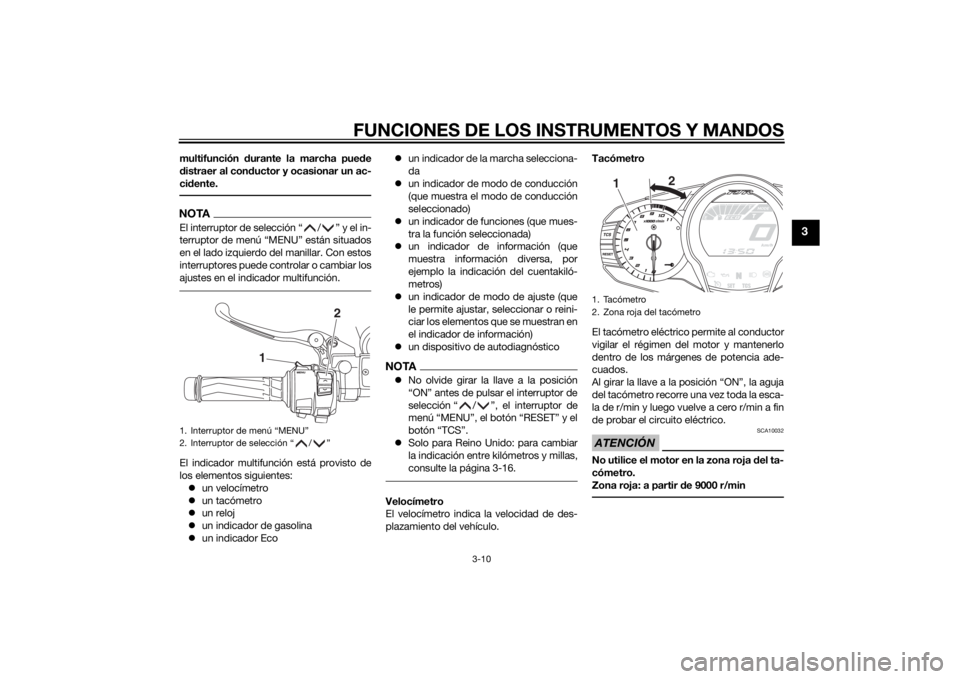

1. Interruptor de menú “MENU”
2. Interruptor de selección “ / ”
1
2
1. Tacómetro
2. Zona roja del tacómetro
12
U1MCS2S0.book Page 10 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el último seg-
mento empiece a parpadear, ponga gasoli-
na lo antes posible.
Al girar la llave a la posición “ON”, todos los
segmentos del visor multifunción se en-
cienden una vez para comprobar el circuito
eléctrico.NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el
sistema detecta un fallo en el circuito eléc-
trico, todos los segmentos comienzan aparpadear. Cuando ocurra esto, haga revi-
sar el circuito eléctrico en un concesionario
Yamaha.
Indicador Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico
y de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.
Circule a una velocidad constante.
Seleccione la marcha adecuada para
la velocidad del vehículo.
Indicador de la marcha seleccionada
El indicador muestra la marcha selecciona-
da. La posición de punto muerto se indica
mediante “ ” y mediante la luz indicadora
de punto muerto “ ”.
Indicador de modo de conducción

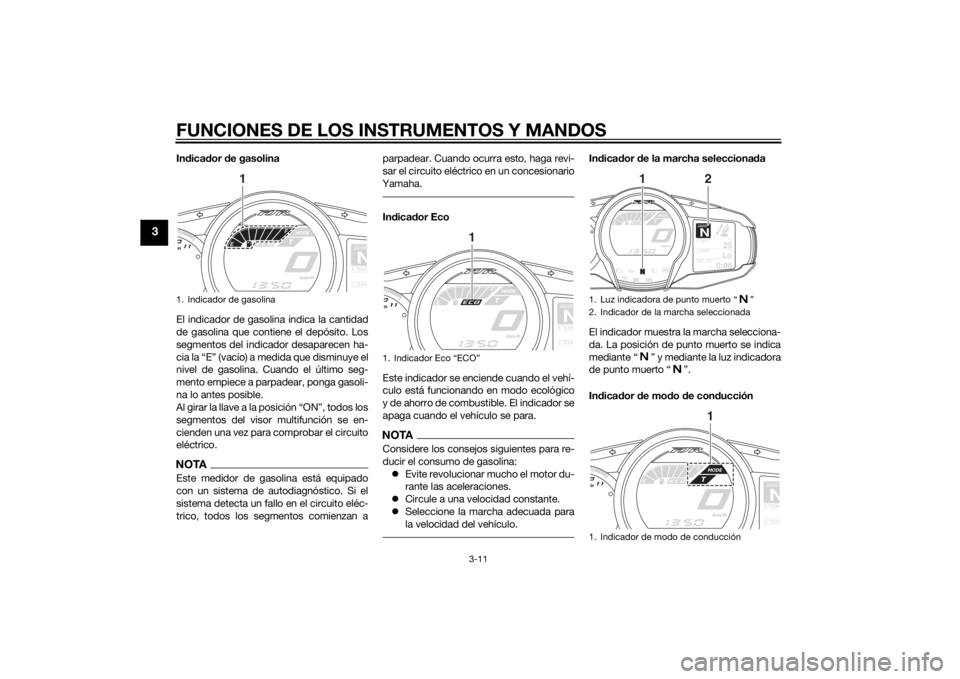

1. Indicador de gasolina
GEARNA.TEM
P
C.TEM
P
1
1. Indicador Eco “ECO”
GEARNA.TEM
P
C.TEM
P
1
1. Luz indicadora de punto muerto “ ”
2. Indicador de la marcha seleccionada
1. Indicador de modo de conducción
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
1
2
GEARNA.TEM
P
C.TEM
P
1
U1MCS2S0.book Page 11 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
Esta indicación muestra el modo de con-
ducción que se ha seleccionado: turismo
“T” o deportivo “S”. Para saber más deta-
lles de los modos de conducción y la ma-
nera de seleccionarlos, consulte las
páginas 3-22 y 3-24.
Indicador de funciones
Puse el interruptor de menú “MENU” para
cambiar el indicador entre la función de
ajuste del parabrisas, la función de ajuste
de los calentadores de los puños del mani-
llar y la función de la selección del indica-
dor de información.Ajuste de la posición del parabrisas
Para subir el parabrisas, pulse el lado “ ”
del interruptor de selección. Para bajar el
parabrisas, pulse el lado “ ” del interrup-
tor de selección.
Ajuste de los calentadores de los puños delmanillarEste vehículo está equipado con calenta-
dores para los puños del manillar; estos
solo se pueden utilizar cuando el motor
está en marcha. Los calentadores de los
puños del manillar se pueden ajustar en 4
posiciones.
Para aumentar la temperatura de los calen-
tadores de los puños del manillar, pulse el
lado “ ” del interruptor de selección.
Para reducir la temperatura de los calenta-
dores de los puños del manillar, pulse el
lado “ ” del interruptor de selección.
ATENCIÓN
SCA17931
No olvide usar guantes cuando uti-
lice los calentadores de los puños
del manillar.
Si la temperatura ambiente es de 20
°C (68 °F) o superior, no seleccione
el nivel de temperatura alta de los
calentadores de los puños del ma-
nillar.
Si el puño del manillar o el puño del
acelerador se desgasta o resulta
dañado, deje de utilizar los calenta-
dores y cambie los puños.Selección del indicador de información

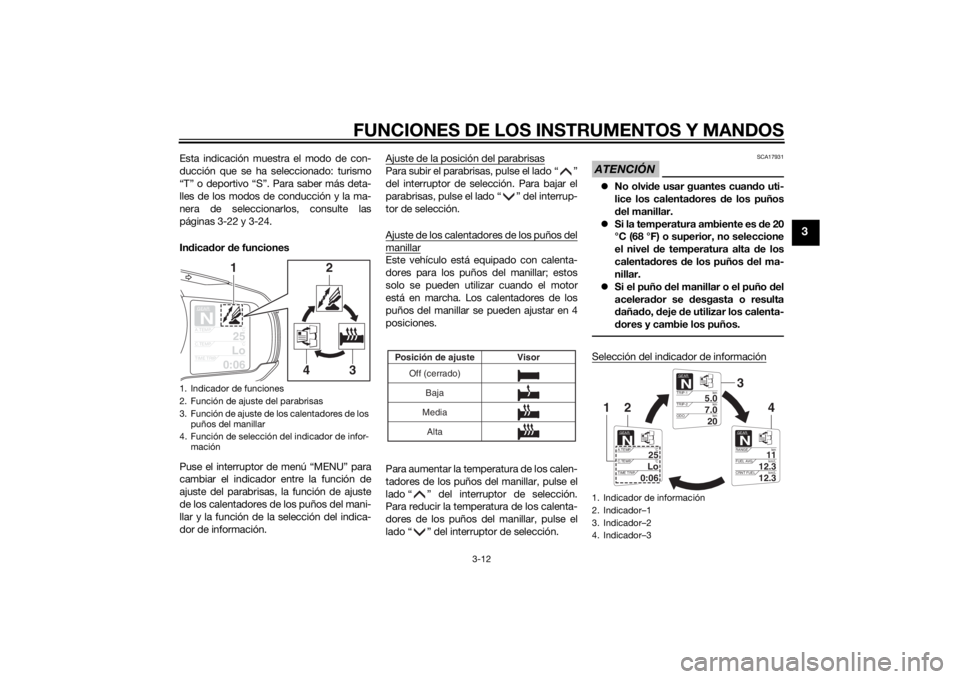

1. Indicador de funciones
2. Función de ajuste del parabrisas
3. Función de ajuste de los calentadores de los
puños del manillar
4. Función de selección del indicador de infor-
mación
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
1
2
3
4
Off (cerrado)
Baja
MediaVisor Posición de ajuste
Alta
1. Indicador de información
2. Indicador–1
3. Indicador–2
4. Indicador–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2 km
km
20
ODO
GEARN
11
RANGE km
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
U1MCS2S0.book Page 12 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
Hay 3 indicadores de información. El indi-
cador de información seleccionado se pue-
de cambiar pulsando el interruptor de
selección.
Los indicadores de información muestran
los elementos siguientes:
un indicador del cuentakilómetros
cuentakilómetros parciales
un cuentakilómetros parcial en reser-
va de gasolina
un indicador del alcance de la autono-
mía estimada
un indicador del tiempo transcurrido
un indicador de la temperatura am-
biente
un indicador de temperatura del líqui-
do refrigerante
un indicador del consumo medio de
gasolina
un indicador del consumo instantáneo
de gasolina
Se pueden seleccionar los elementos que
se muestran en cada indicador de informa-
ción.
Para ajustar o seleccionar los elementos

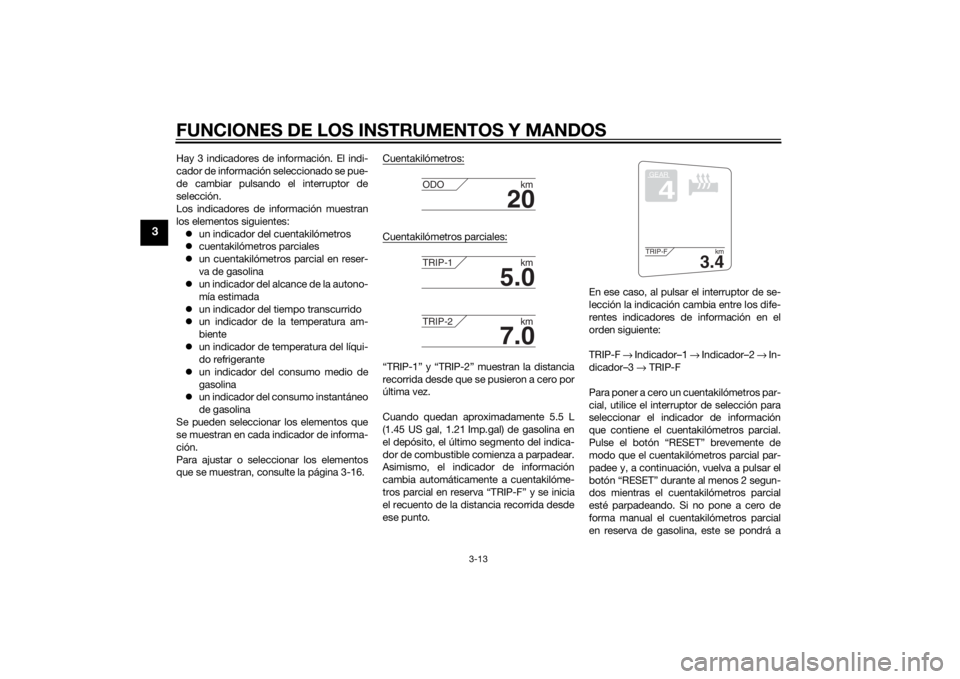

que se muestran, consulte la página 3-16.Cuentakilómetros:
Cuentakilómetros parciales:“TRIP-1” y “TRIP-2” muestran la distancia
recorrida desde que se pusieron a cero por
última vez.
Cuando quedan aproximadamente 5.5 L
(1.45 US gal, 1.21 Imp.gal) de gasolina en
el depósito, el último segmento del indica-
dor de combustible comienza a parpadear.
Asimismo, el indicador de información
cambia automáticamente a cuentakilóme-
tros parcial en reserva “TRIP-F” y se inicia
el recuento de la distancia recorrida desde
ese punto.En ese caso, al pulsar el interruptor de se-
lección la indicación cambia entre los dife-
rentes indicadores de información en el
orden siguiente:
TRIP-F → Indicador–1 → Indicador–2 → In-
dicador–3 → TRIP-F
Para poner a cero un cuentakilómetros par-
cial, utilice el interruptor de selección para
seleccionar el indicador de información
que contiene el cuentakilómetros parcial.
Pulse el botón “RESET” brevemente de
modo que el cuentakilómetros parcial par-
padee y, a continuación, vuelva a pulsar el
botón “RESET” durante al menos 2 segun-
dos mientras el cuentakilómetros parcial
esté parpadeando. Si no pone a cero de
forma manual el cuentakilómetros parcial
en reserva de gasolina, este se pondrá a
20
ODO km
5.0
TRIP-1 km
7.0
TRIP-2 km
GEAR4
3.4
TRIP-F km
U1MCS2S0.book Page 13 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
cero automáticamente y se restablecerá la
visualización del modo anterior después de
repostar y de recorrer 5 km (3 mi).

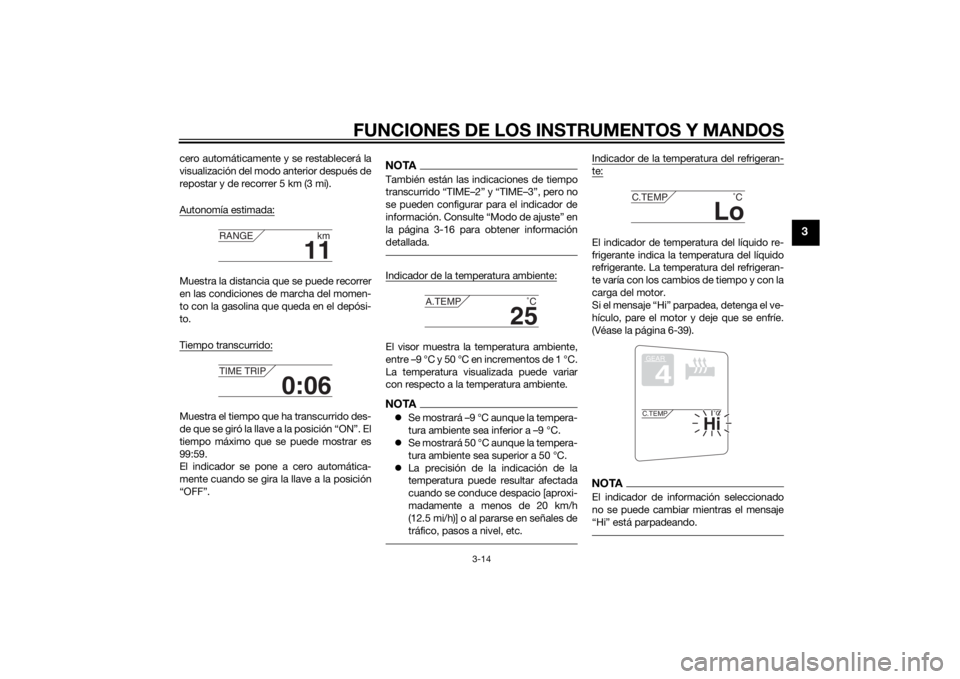

Autonomía estimada:Muestra la distancia que se puede recorrer
en las condiciones de marcha del momen-
to con la gasolina que queda en el depósi-
to.
Tiempo transcurrido:Muestra el tiempo que ha transcurrido des-
de que se giró la llave a la posición “ON”. El
tiempo máximo que se puede mostrar es
99:59.
El indicador se pone a cero automática-
mente cuando se gira la llave a la posición
“OFF”.
NOTATambién están las indicaciones de tiempo

se pueden configurar para el indicador de

la página 3-16 para obtener información
detallada.Indicador de la temperatura ambiente:El visor muestra la temperatura ambiente,
entre …9 °C y 50 °C en incrementos de 1 °C.
La temperatura visualizada puede variar
con respecto a la temperatura ambiente.NOTASe mostrará –9 °C aunque la tempera-
tura ambiente sea inferior a –9 °C.
Se mostrará 50 °C aunque la tempera-
tura ambiente sea superior a 50 °C.
La precisión de la indicación de la
temperatura puede resultar afectada
cuando se conduce despacio [aproxi-
madamente a menos de 20 km/h
(12.5 mi/h)] o al pararse en señales de
tráfico, pasos a nivel, etc.
Indicador de la temperatura del refrigeran-te:El indicador de temperatura del líquido re-
frigerante indica la temperatura del líquido
refrigerante. La temperatura del refrigeran-
te varía con los cambios de tiempo y con la
carga del motor.
Si el mensaje “Hi” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Véase la página 6-39).NOTAEl indicador de información seleccionado
no se puede cambiar mientras el mensaje

11
RANGE km
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP ˚C
GEAR4
Hi
C.TEMP ˚C
U1MCS2S0.book Page 14 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
ATENCIÓN
SCA10022
No mantenga en marcha el motor si se

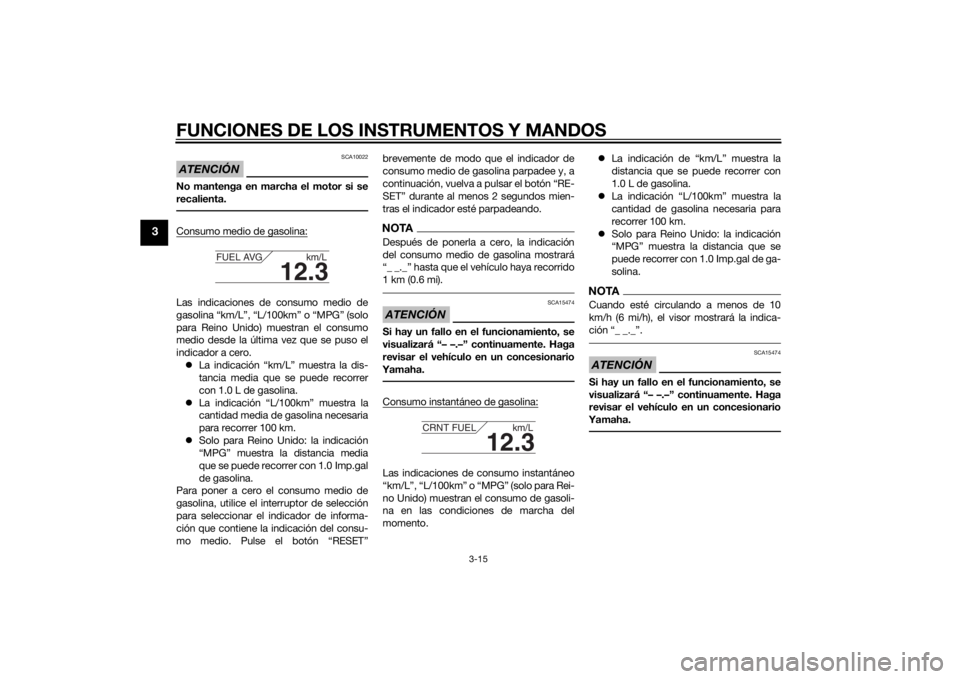

recalienta.Consumo medio de gasolina:Las indicaciones de consumo medio de
gasolina “km/L”, “L/100km” o “MPG” (solo
para Reino Unido) muestran el consumo
medio desde la última vez que se puso el
indicador a cero.
La indicación “km/L” muestra la dis-
tancia media que se puede recorrer
con 1.0 L de gasolina.
La indicación “L/100km” muestra la
cantidad media de gasolina necesaria
para recorrer 100 km.
Solo para Reino Unido: la indicación
“MPG” muestra la distancia media
que se puede recorrer con 1.0 Imp.gal
de gasolina.
Para poner a cero el consumo medio de
gasolina, utilice el interruptor de selección
para seleccionar el indicador de informa-
ción que contiene la indicación del consu-
mo medio. Pulse el botón “RESET”brevemente de modo que el indicador de
consumo medio de gasolina parpadee y, a
continuación, vuelva a pulsar el botón “RE-
SET” durante al menos 2 segundos mien-
tras el indicador esté parpadeando.
NOTADespués de ponerla a cero, la indicación
del consumo medio de gasolina mostrará

1 km (0.6 mi).ATENCIÓN
SCA15474
Si hay un fallo en el funcionamiento, se
visualizará “– –.–” continuamente. Haga
revisar el vehículo en un concesionario
Yamaha.Consumo instantáneo de gasolina:Las indicaciones de consumo instantáneo
“km/L”, “L/100km” o “MPG” (solo para Rei-
no Unido) muestran el consumo de gasoli-
na en las condiciones de marcha del
momento.La indicación de “km/L” muestra la
distancia que se puede recorrer con
1.0 L de gasolina.
La indicación “L/100km” muestra la
cantidad de gasolina necesaria para
recorrer 100 km.
Solo para Reino Unido: la indicación
“MPG” muestra la distancia que se
puede recorrer con 1.0 Imp.gal de ga-
solina.
NOTACuando esté circulando a menos de 10
km/h (6 mi/h), el visor mostrará la indica-
ATENCIÓN
SCA15474
Si hay un fallo en el funcionamiento, se
visualizará “– –.–” continuamente. Haga
revisar el vehículo en un concesionario
Yamaha.
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
U1MCS2S0.book Page 15 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
Modo de ajusteNOTAPara cambiar las posiciones de ajuste
en este modo, el cambio de marchas
debe estar en punto muerto y el vehí-
culo parado.
Cuando se selecciona una marcha y
se arranca o se gira la llave a la posi-
ción “OFF”, todos los ajustes quedan
guardados y se sale del modo de
ajuste.Mantenga pulsado el interruptor de menú
“MENU” durante al menos 2 segundos
para entrar en el modo de ajuste. Para salir
del modo de ajuste y volver al indicador
normal, mantenga pulsado el interruptor de
menú “MENU” durante al menos 2 segun-
dos.Ajuste de los niveles de temperatura de los
calentadores de los puños del manillar1. Utilice el interruptor de selección para
resaltar “Grip Warmer”.
1. Indicador del modo de ajuste
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Visor Descripción
“Grip Warmer”Esta función le permite se-
leccionar las posiciones
de ajuste baja, media y
alta en 10 niveles de tem-
peratura.
“Maintenance”Esta función permite com-
probar y reiniciar el inter-
valo de cambio de aceite
“OIL” (distancia recorrida)
y los intervalos de mante-
nimiento “FREE-1” y
“FREE-2”.
“Time Trip”Esta función le permite
comprobar y poner a cero
las funciones “TIME–2” y
“TIME–3”. Estos contado-
res de tiempo muestran el
tiempo total en que la llave
ha estado en la posición
“ON”. Cuando se gira la
llave a la posición “OFF”,
los tiempos dejan de con-
tar pero no se ponen a ce-
ro. El tiempo máximo que
se puede mostrar es
99:59.
Cuando los contadores de
tiempo llegan a 99:59, se
reinician automáticamen-
te a 0:00 y continúan con-
tando.
“Unit”Esta función le permite
cambiar las unidades de
consumo de gasolina en-
tre “L/100km” y “km/L”.
Solo para Reino Unido:
esta función le permite
cambiar las unidades en-
tre kilómetros y millas.
Cuando se ha selecciona-
do kilómetros, las unida-
des de consumo de
gasolina se pueden cam-
biar entre “L/100km” y
“km/L”.
“Display”Esta función permite cam-
biar los elementos que se
muestran en los 3 indica-
dores de información.
“Brightness”Esta función le permite
ajustar el brillo del panel
del indicador multifunción
para adaptarlo a las condi-
ciones de luz exteriores.
“Clock”Esta función le permite po-
ner en hora el reloj.
“All Reset”Esta función le permite rei-
niciar todos los elementos,
excepto el cuentakilóme-
tros y el reloj.
U1MCS2S0.book Page 16 Tuesday, June 10, 2014 10:30 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
2. Pulse el interruptor de menú “MENU”.
Se muestra el indicador de ajuste de
los calentadores de los puños del ma-
nillar y la indicación “High” parpadea.
3. Pulse el interruptor de menú “MENU”.
El nivel de temperatura de la posición
de ajuste alta comienza a parpadear.Utilice el interruptor de selección para
ajustar el nivel de temperatura y, a
continuación, pulse el interruptor de
menú “MENU”. “High” comienza a
parpadear.
4. Utilice el interruptor de selección para
resaltar “Middle” o “Low” y, a conti-
nuación, cambie la posición de ajuste
del mismo modo que cambió la posi-
ción de ajuste alta.
5. Cuando haya terminado de efectuar
los cambios, utilice el interruptor de
selección para resaltar “ ” y, a conti-
nuación, pulse el interruptor de menú
“MENU” para volver al menú del
modo de ajustes.
NOTASe pueden ajustar 10 niveles de temperatu-
ra.Reinicio de los contadores de manteni-miento1. Utilice el interruptor de selección para

MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockGrip WarmerHig
h
10
Middle
5
Low
1
Grip WarmerHig
h
10
Middle
5
Low
1
Grip WarmerHig
h
10
Middle
5
Low
1
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U1MCS2S0.book Page 17 Tuesday, June 10, 2014 10:30 AM
