2094-3. Bedienen van verlichting en ruitenwissers
4
Rijden
YARIS_F_WE_52G04NL■

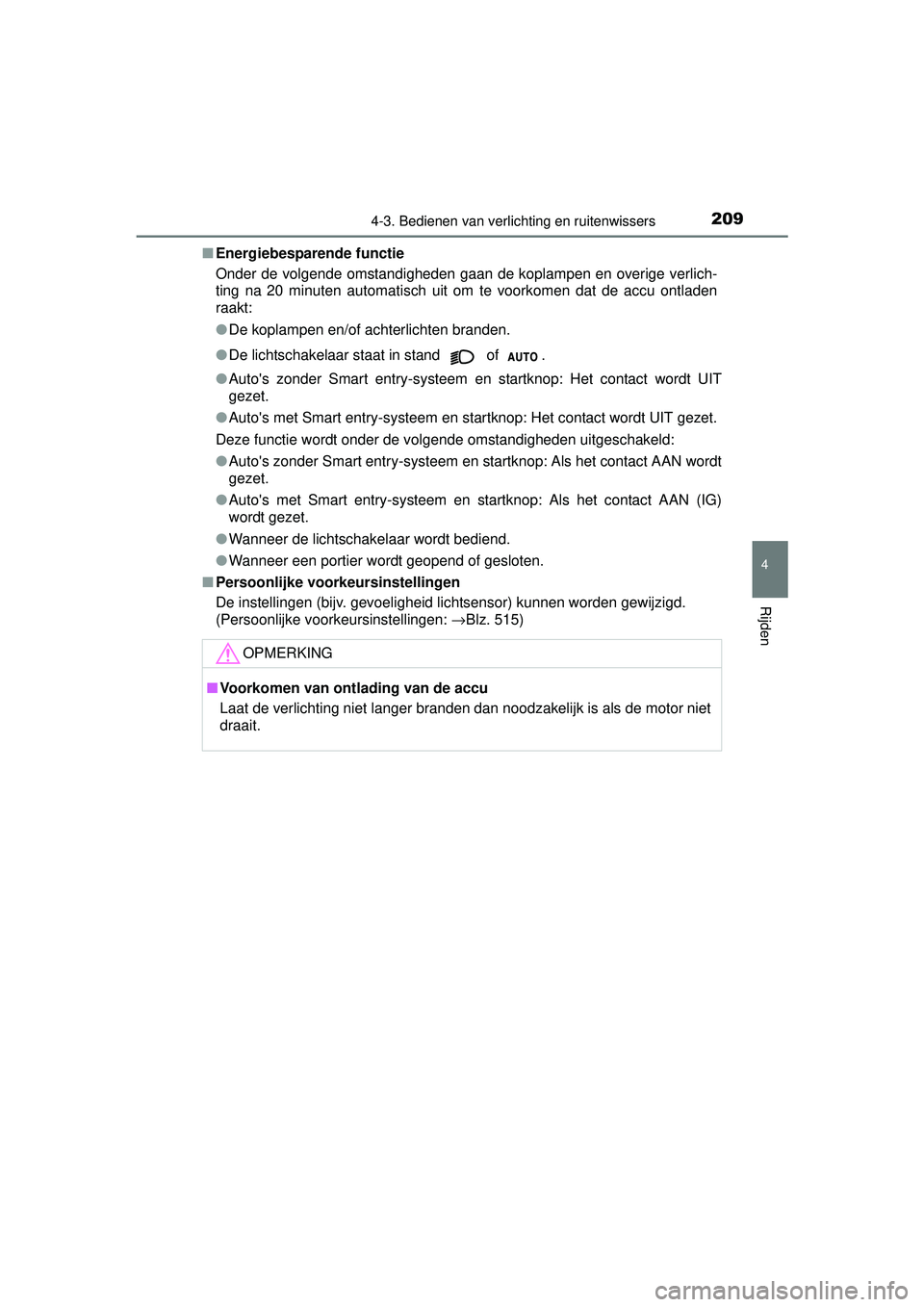

Energiebesparende functie
Onder de volgende omstandigheden gaan de koplampen en overige verlich-
ting na 20 minuten automatisch uit om te voorkomen dat de accu ontladen
raakt:
●De koplampen en/of achterlichten branden.
● De lichtschakelaar staat in stand of .
● Auto's zonder Smart entry-systeem en startknop: Het contact wordt UIT
gezet.
● Auto's met Smart entry-systeem en startknop: Het contact wordt UIT gezet.
Deze functie wordt onder de volgende omstandigheden uitgeschakeld:
● Auto's zonder Smart entry-systeem en startknop: Als het contact AAN wordt
gezet.
● Auto's met Smart entry-systeem en startknop: Als het contact AAN (IG)
wordt gezet.
● Wanneer de lichtschakelaar wordt bediend.
● Wanneer een portier wordt geopend of gesloten.
■ Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid lichtsensor) kunnen worden gewijzigd.
(Persoonlijke voorkeursinstellingen: →Blz. 515)
OPMERKING
■Voorkomen van ontlading van de accu
Laat de verlichting niet langer branden dan noodzakelijk is als de motor\
niet
draait.
YARIS F_OM_Europe_OM52G04E.book Page 209 Monday, August 31, 2015 2:42 PM

2134-3. Bedienen van verlichting en ruitenwissers
4
Rijden
YARIS_F_WE_52G04NL
Ruitenwisser met regensensor
Als wordt geselecteerd, beginne n de ruitenwissers automatisch
te wissen als de sensor signaleert dat het regent. De wissnelheid
wordt automatisch afgestemd op de hoeveelheid neerslag en de rij-
snelheid.
Als is geselecteerd, kan de gevoeligheid van de sensor als
volgt worden afgesteld door aa n de schakelaarring te draaien:
Uit
Stand AUTO
Lage snelheid ruitenwis-
sers
Hoge snelheid ruitenwis-
sers
Enkele slag
Verhoogt de gevoeligheid
Verlaagt de gevoeligheid
1
2
3
4
5
6
7
YARIS F_OM_Europe_OM52G04E.book Page 213 Monday, August 31, 2015 2:42 PM

2144-3. Bedienen van verlichting en ruitenwissers
YARIS_F_WE_52G04NL
Gelijktijdig inschakelen ruiten-
sproeiers en ruitenwissers
De ruitenwisser maakt automa-
tisch een aantal wisbewegingen
nadat de sproeier in werking is
getreden.
(Na enkele slagen volgt een
pauze en maken de wissers
nog een slag om de laatste
druppels te verwijderen.)
■De ruitenwissers en ruitensproeiers kunnen worden bediend als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart Entry-systeem en startknop
Het contact AAN staat.
■ Regensensor (auto's met ruitenwisser met regensensor)
●Auto's zonder Smart entry-systeem en startknop: Als de ruitenwisserscha-
kelaar in de stand wordt gezet terwijl het contact AAN staat, werken
de ruitenwissers één keer om aan te geven dat de stand AUTO is geacti-
veerd.
● Auto's met Smart entry-systeem en startknop: Als de ruitenwisserschake-
laar in de stand wordt gezet terwijl het contact AAN staat, werken de
ruitenwissers één keer om aan te geven dat de stand AUTO is geactiveerd.
8
●De regensensor registreert de hoeveel-
heid neerslag.
De auto is voorzien van een optische
sensor. Deze werkt mogelijk niet goed
als zonlicht van de opkomende of
ondergaande zon af en toe op de voor-
ruit valt of als er insecten o.i.d. op de
voorruit zitten.
YARIS F_OM_Europe_OM52G04E.book Page 214 Monday, August 31, 2015 2:42 PM

2154-3. Bedienen van verlichting en ruitenwissers
4
Rijden
YARIS_F_WE_52G04NL●
Wanneer de sensorgevoeligheidsring in de stand AUTO naar een hoge
gevoeligheid wordt gedraaid, werken de ruitenwissers één keer om aan te
geven dat de gevoeligheid is verhoogd.
● Als de temperatuur van de regensensor 90°C of hoger is, of -15°C of lager,
werkt de automatische functie mogelijk niet. Zet de ruitenwisserschakelaar
in dat geval in een andere modus dan AUTO.
■ Als er geen vloeistof uit de ruitensproeiers komt
Controleer of er ruitensproeiervloeistof in het reservoir aanwezig is en contro-
leer als dat het geval is of de sproeierkop niet verstopt is.
WAARSCHUWING
■Waarschuwing met betrekking tot he t gebruik van de ruitenwissers in
de stand AUTO (auto's met ruitenwissers met regensensor)
De ruitenwissers kunnen onverwachts in werking treden als de sensor
wordt aangeraakt of als de voorruit aan trillingen wordt blootgesteld terwijl
de ruitenwissers in de stand AUTO staan. Let erop dat uw vingers, enz. niet
bekneld raken als de ruitenwissers in werking treden.
■ Waarschuwing met betrekking tot het gebruik van ruitensproeiervloei-
stof
Gebruik bij koud weer de ruitensproei ervloeistof pas wanneer de voorruit
warm is. De vloeistof kan anders op de voorruit bevriezen en zo het zicht
belemmeren. Dit kan leiden tot een ongeval waarbij ernstig letsel kan ont-
staan.
OPMERKING
■ Als de voorruit droog is
Gebruik de ruitenwisser niet omdat hierdoor de voorruit beschadigd kan
worden.
■ Als er geen ruitensproeiervloeistof uit de sproeierkoppen komt
Als u de hendel gedurende langere tijd naar u toe getrokken houdt, kan de
sproeierpomp beschadigd raken.
■ Wanneer een sproeier verstopt raakt
Neem in dat geval contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Probeer als een sproeierkop verstopt is geraakt deze niet schoon te maken
met een naald of iets dergelijks. Hierdoor kan de sproeierkop beschadigd
raken.
YARIS F_OM_Europe_OM52G04E.book Page 215 Monday, August 31, 2015 2:42 PM

2234-5. Toyota Safety Sense
4
Rijden
YARIS_F_WE_52G04NL
Het Pre-Crash Safety-systeem is uitgerust met een geavanceerde
computer die bepaalde informatie opslaat, zoals: • Of en hoe ver de bestuurder het gaspedaal en/of het rempedaal heeft ingetrapt
• Rijsnelheid
• Bedrijfsstatus van de functies van het Pre-Crash Safety-systeem
• Informatie (zoals de afstand en het relatieve snelheidsverschil tus- sen uw auto en de voorligger of een ander voorwerp)
Het Pre-Crash Safety-systeem sl aat geen gesprekken, geluiden of
afbeeldingen op.
● Gebruik van gegevens
Toyota kan de gegevens die door deze computers worden opgesla-
gen, gebruiken om storingen vast te stellen, onderzoek te doen en
de kwaliteit van haar producten te verbeteren.
Toyota stelt de gegevens die zijn opgeslagen niet beschikbaar aan
derden, behalve: • Met toestemming van de eigenaar van de auto of, wanneer het een leaseauto betreft, van de leaser van de auto
• Op officieel verzoek van de politie, de rechtbank of een ander overheidsorgaan
• Voor gebruik door Toyota in een rechtszaak
• Voor onderzoek waarbij de gegev ens niet worden gekoppeld aan
een bepaalde auto of eigenaar
De sensor voor bevindt zich aan
de bovenzijde van de voorruit. Hij
bestaat uit 2 soorten sensoren,
die beide informatie signaleren die
nodig is voor de werking van de
ondersteunende systemen. Lasersensoren
Sensor monoculaire camera
Opslaan voertuiginformatie
Sensor voor
1
2
YARIS F_OM_Europe_OM52G04E.book Page 223 Monday, August 31, 2015 2:42 PM

2244-5. Toyota Safety Sense
YARIS_F_WE_52G04NL
WAARSCHUWING
De sensor voor gebruikt lasers om voorliggers te signaleren. De sensor voor
is een klasse 1M laserproduct volgens de standaard IEC 60825-1. Onder nor-
male gebruiksomstandigheden zijn deze lasers niet schadelijk voor het blote
oog. Neem echter wel de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen kan resulteren in het verlies van gezichtsvermogen of
zware beschadiging van het gezichtsveld.● Probeer de sensor voor nooit te demonteren (bijvoorbeeld de lenzen te
verwijderen), om blootstelling aan schadelijke laserstralen te voorkomen.
Bij demontage is de sensor voor een klasse 3B laserproduct volgens de
standaard IEC 60825-1. Klasse 3B lasers zijn schadelijk en vormen bij
directe blootstelling een gevaar voor oogletsel.
● Probeer niet in de sensor voor te kijken met een vergrootglas, microscoop
of ander optisch instrument op een afstand van minder dan 100 mm.
Laserclassificatielabel
Label met uitleg over laser
Laseremissiegegevens
Maximaal gemiddeld vermogen: 45 mW
Pulsduur: 33 ns
Golflengte: 905 nm
Divergentie (horizontaal × verticaal): 28° × 12°
YARIS F_OM_Europe_OM52G04E.book Page 224 Monday, August 31, 2015 2:42 PM

2254-5. Toyota Safety Sense
4
Rijden
YARIS_F_WE_52G04NL
OPMERKING
■Sensor voor
Volg onderstaande aanwijzingen op om ervoor te zorgen dat de sensor
goed werkt:
● Plak geen ruitfolie op de voorruit.
● Op koude dagen waarop er een groot temperatuurverschil bestaat tussen
de temperatuur in de auto en de buitentemperatuur, is de kans groot dat
de voorruit beslaat. Als de voorruit vóór de sensor voor is beslagen of
wanneer er condens of ijs op de voorruit zit, werkt het systeem tijdelijk niet
en gaat het waarschuwingslampje PCS knipperen. Gebruik in dat geval de
voorruitontwaseming om de condens of het ijs te verwijderen.
(→Blz. 308, 317)
● Houd de voorruit te allen tijde schoon. Wanneer er een ruitencoating wordt
gebruikt en er waterdruppels e.d. op de voorruit komen, gebruik dan de
ruitenwissers om deze te verwijderen.
Het Pre-Crash Safety-systeem werkt mogelijk niet goed wanneer de voor-
ruit vuil is of wanneer er een dun olielaagje, waterdruppels, sneeuw, enz.
op zit(ten).
Wanneer de binnenzijde van de voorruit waar de sensor vóór is geplaatst
vuil is, probeer dan niet de sensor voor te verwijderen. Neem contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
●Bevestig geen voorwerpen, zoals (door-
zichtige) stickers e.d. op de buitenzijde
van de voorruit vóór de sensor voor (het
grijze gebied in de afbeelding) en
gebruik geen ruitencoating.
A: Vanaf de bovenzijde van de voorruit
tot ongeveer 10 cm onder de onder-
zijde van de sensor voor
B: Ongeveer 20 cm (ongeveer 10 cm rechts en links van het midden van
de sensor voor)
● Plaats of bevestig niets op de binnen-
zijde van de voorruit onder de sensor
voor (het grijze gebied in de afbeel-
ding).
A: Ongeveer 10 cm (vanaf de onder-
zijde van de sensor voor)
B: Ongeveer 20 cm (ongeveer 10 cm
rechts en links van het midden van de
sensor voor)
YARIS F_OM_Europe_OM52G04E.book Page 225 Monday, August 31, 2015 2:42 PM

2264-5. Toyota Safety Sense
YARIS_F_WE_52G04NL
OPMERKING
●Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de voorruit moet worden vervangen.
● Vervang indien nodig onmiddellijk de ruitenwisserbladen. Als het gebied
vóór de sensor voor niet goed wordt schoongeveegd, neemt de werking
van de sensor mogelijk af.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige wan-
neer de ruitenwisserbladen moeten worden vervangen.
● Plaats geen antenne vóór de sensor voor.
● Mors geen vloeistof op de sensor.
● Voorkom dat er fel licht op de sensor schijnt.
●
Beschadig de lenzen van de sensor voor niet en laat deze niet vuil worden.
Voorkom dat er bij het reinigen van de binnenzijde van de voorruit ruitreiniger
op de lenzen komt. Raak de lenzen ook niet aan.
Neem voor de juiste zorg voor de lenzen van de sensor voor contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
● Wijzig de montagepositie of -richting van de sensor niet en verwijder de
sensor niet. De richting van de sensor is nauwkeurig afgesteld.
● Stel de sensor niet bloot aan sterke schokken en neem hem niet uit elkaar.
● Plaats geen elektronische apparaten of apparaten die sterke elektrische
golfsignalen versturen in de buurt van de sensor voor.
● Plaats geen reflecterende voorwerpen op het dashboard.
YARIS F_OM_Europe_OM52G04E.book Page 226 Monday, August 31, 2015 2:42 PM
