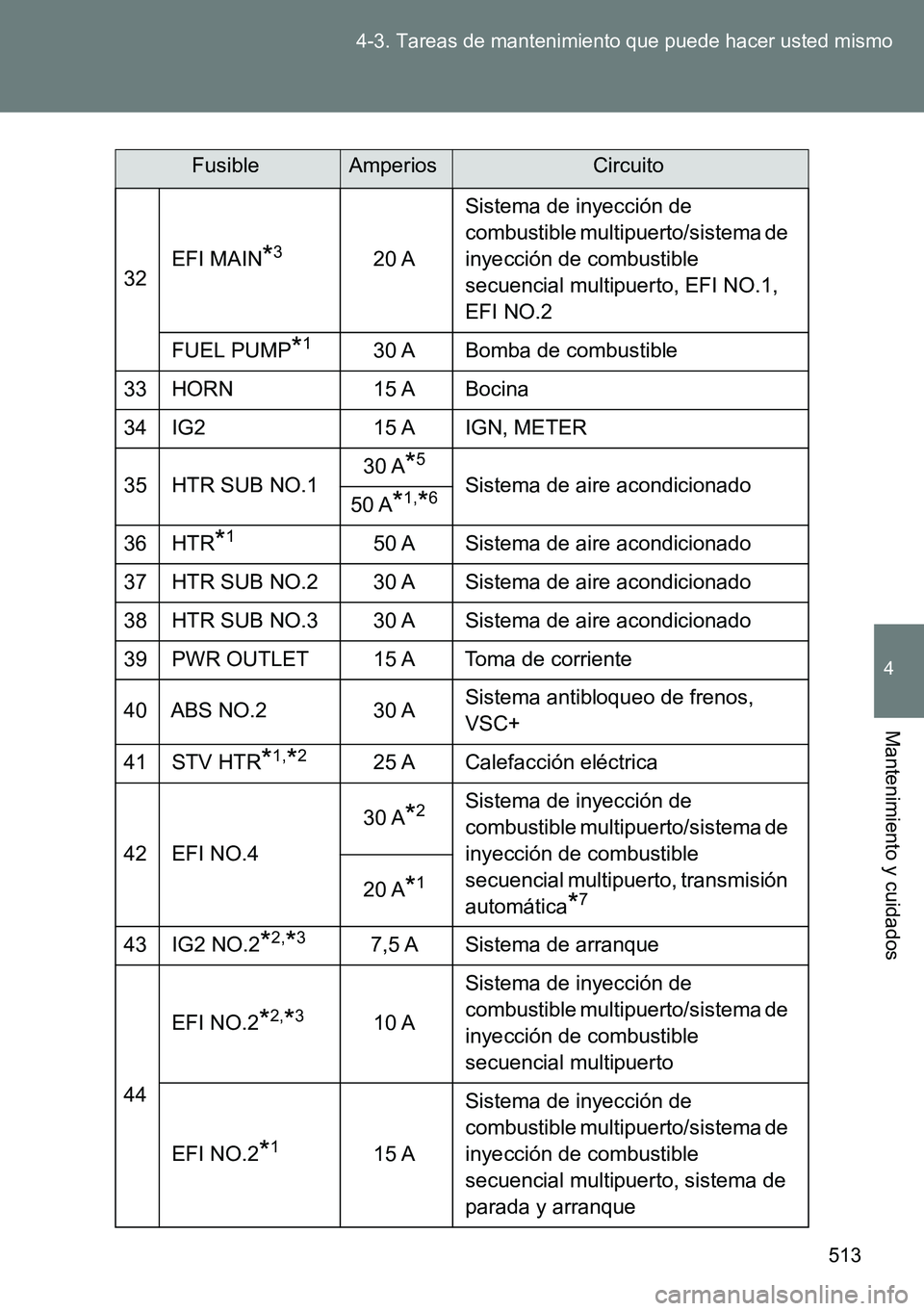

513 4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
32EFI MAIN*320 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto, EFI NO.1,
EFI NO.2
FUEL PUMP
*130 A Bomba de combustible
33 HORN 15 A Bocina
34 IG2 15 A IGN, METER
35 HTR SUB NO.130 A
*5
Sistema de aire acondicionado
50 A*1,*6
36 HTR*150 A Sistema de aire acondicionado
37 HTR SUB NO.2 30 A Sistema de aire acondicionado
38 HTR SUB NO.3 30 A Sistema de aire acondicionado
39PWR OUTLET15 AToma de corriente
40 ABS NO.2 30 ASistema antibloqueo de frenos,
VSC+
41 STV HTR
*1,*225 A Calefacción eléctrica
42 EFI NO.430 A
*2Sistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto, transmisión
automática
*720 A*1
43 IG2 NO.2*2,*37,5 A Sistema de arranque
44EFI NO.2
*2,*310 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
EFI NO.2
*115 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto, sistema de
parada y arranque
FusibleAmperiosCircuito
