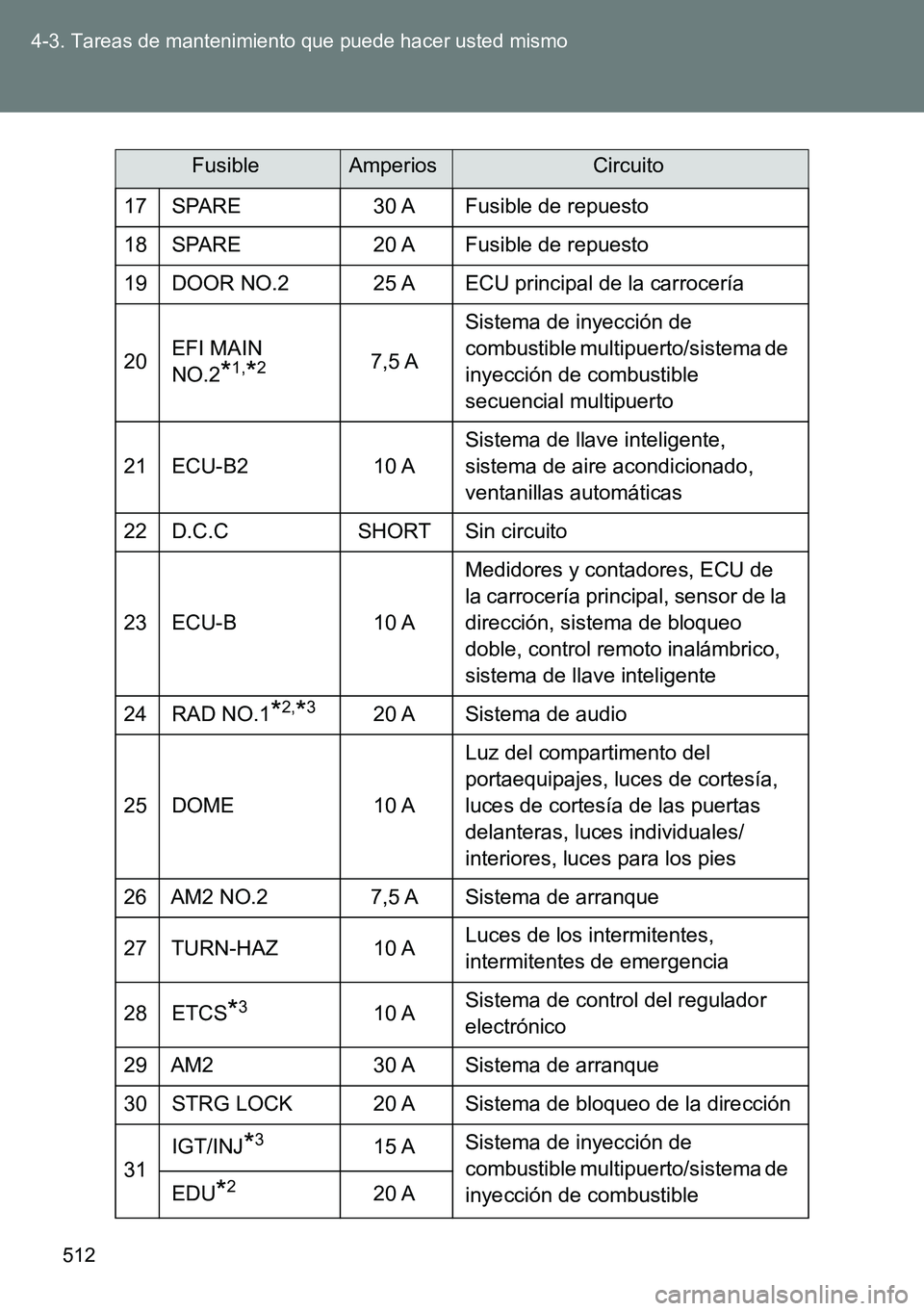

512 4-3. Tareas de mantenimiento que puede hacer usted mismo
17 SPARE 30 A Fusible de repuesto
18 SPARE 20 A Fusible de repuesto
19 DOOR NO.2 25 A ECU principal de la carrocería
20EFI MAIN
NO.2
*1,*27,5 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible
secuencial multipuerto
21 ECU-B2 10 ASistema de llave inteligente,
sistema de aire acondicionado,
ventanillas automáticas
22 D.C.C SHORT Sin circuito
23 ECU-B 10 AMedidores y contadores, ECU de
la carrocería principal, sensor de la
dirección, sistema de bloqueo
doble, control remoto inalámbrico,
sistema de llave inteligente
24 RAD NO.1
*2,*320 A Sistema de audio
25 DOME 10 ALuz del compartimento del
portaequipajes, luces de cortesía,
luces de cortesía de las puertas
delanteras, luces individuales/
interiores, luces para los pies
26 AM2 NO.2 7,5 A Sistema de arranque
27 TURN-HAZ 10 ALuces de los intermitentes,
intermitentes de emergencia
28 ETCS
*310 ASistema de control del regulador
electrónico
29 AM2 30 A Sistema de arranque
30 STRG LOCK 20 A Sistema de bloqueo de la dirección
31IGT/INJ
*315 ASistema de inyección de
combustible multipuerto/sistema de
inyección de combustible EDU
*220 A
FusibleAmperiosCircuito
