651-1. Voor een veilig gebruik
1
RAV4_OM_OM42A79E_(EE)
Veiligheid en beveiliging
In deze tabel wordt aangegeven in hoeverre de baby- en kinderzitjes
in verschillende zitposities kunnen worden geplaatst.
Geschiktheid baby- en kinderzitjes voor diverse zitposities
Voorpassagiersstoel
AchterstoelAan/uit-schakelaar
airbag
AANUITBuitensteMidden
0
Minder dan 10 kg
(0 - 9 maanden) X
Niet toe- gestaan U
*1
L1*1U*2, 3
L1*2, 3X
0
+
Tot 13 kg
(0 - 2 jaar) X
Niet toe- gestaan U
*1
L1*1
L2*1
U*2, 3
L1*2, 3
L2*2, 3X
I
9 - 18 kg
(9 maanden -
4 jaar) Tegen de
rijrichting in: X
Niet toe- gestaan U
*1U*2, 3X
In de
rijrichting — UF
*1
II, III
15 - 36 kg
(4 - 12 jaar) UF
*1U*1U*2, 3
L3*2, 3
L4*2, 3X
GewichtsgroepenZitpositie
RAV4_OM_OM42A79E_(EE).book Page 65
Thursday, April 30, 2015 10:52 AM

721-1. Voor een veilig gebruik
RAV4_OM_OM42A79E_(EE)
WAARSCHUWING
■Gebruik van een baby- of kinderzitje
Het gebruik van een baby- of kinderzitje dat niet geschikt is voor deze auto
vormt geen goede bescherming voor het kind. Het kind kan dan (bij plotse-
ling remmen of bij een ongeval) ernstig letsel oplopen.
■ Voorzorgsmaatregelen bij baby- en kinderzitjes
● De meest effectieve bescherming van een kind tijdens een ongeval of bij
hard remmen, is het gebruik van een baby- of kinderzitje dat is afgestem\
d
op de grootte en het gewicht van het kind. Het vasthouden van een kind in
de armen is geen vervanging voor een baby- of kinderzitje. Bij een onge-\
val kan een kind dan de voorruit raken of klem komen te zitten tussen u en
het dashboard.
● Toyota adviseert met klem gebruik te maken van een geschikt zitje dat
past bij de lengte van het kind en dat op de achterstoel geplaatst is. In
ongevallenstatistieken is aangetoond dat kinderen minder verwondingen
oplopen als zij op de achterstoelen op de juiste wijze vastzitten dan als zij
op de voorstoel zitten.
● Gebruik nooit een tegen de rijrichting in geplaatst baby- of kinderzitje op
de voorpassagiersstoel als de aan/uit-schakelaar voor de airbag in stand
ON staat. ( →Blz. 59)
Bij een ongeval kan een kind dat in een tegen de rijrichting in geplaatst
baby- of kinderzitje op de voorstoel is geplaatst ernstig letsel oplopen door
de kracht waarmee de passagiersairbag wordt opgeblazen.
● Plaats een in de rijrichting geplaatst baby- of kinderzitje alleen op de voor-
passagiersstoel als het niet anders kan. Plaats nooit een baby- of kinder-
zitje dat aan de bovenzijde vastgemaakt moet worden, op de
voorpassagiersstoel, aangezien deze stoel niet van bovenste bevesti-
gingspunten is voorzien. Zet de stoel zo ver mogelijk naar achteren, omdat
de voorpassagiersairbag met aanzienlijke snelheid en kracht wordt geacti-
veerd. Als het schouderbevestigingspunt van de veiligheidsgordel zich
vóór de gordelgeleider van het kinderzitje bevindt, verplaatst u de zitting
naar voren. Hierdoor kan ernstig letsel ontstaan.
RAV4_OM_OM42A79E_(EE).book Page 72 Thursday, April 30, 2015 10:52 AM

731-1. Voor een veilig gebruik
1
RAV4_OM_OM42A79E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■Voorzorgsmaatregelen bij baby- en kinderzitjes
● Laat een kind niet met het hoofd of een ander lichaamsdeel tegen het por-
tier leunen of tegen dat deel van de stoel, de voor- en achterstijl of de dak-
stijl leunen waarin de side airbag of de curtain airbag is ondergebracht,
ook niet als het kind in een baby- of kinderzitje zit. Anders kan het kind
ernstig letsel oplopen als bij een aanrijding de side airbags of de curtain
airbags worden geactiveerd.
● Volg bij het plaatsen van een baby- of kinderzitje altijd de gebruiksaanwij-
zing van de fabrikant en controleer na het plaatsen van het zitje of het ste-
vig is bevestigd. Als het zitje niet stevig vastzit, kan het kind bij hard
remmen of uitwijken of bij een aanrijding ernstig letsel oplopen.
■ Als er kinderen in de auto aanwezig zijn
Laat kinderen niet met de veiligheidsgordel spelen. Als de veiligheidsgordel
om de nek van het kind gedraaid raakt, kan het kind stikken of ernstig letsel
oplopen.
Als dit gebeurt en de gordelsluiting niet kan worden losgemaakt, knip de
gordel dan door met een schaar.
■ Als het baby- of kinderzitje niet in gebruik is
● Laat het zitje goed vastzitten op de stoel, zelfs als het niet wordt gebruikt.
Plaats het baby- of kinderzitje niet los in het passagierscompartiment.
●
Als het baby- of kinderzitje moet wor den losgemaakt, verwijder het dan uit
de auto of berg het veilig op in de bagageruimte. Dit voorkomt dat inzitten-
den hierdoor bij hard remmen of uitwijken of bij een ongeval letsel oplopen.
RAV4_OM_OM42A79E_(EE).book Page 73 Thursday, April 30, 2015 10:52 AM

831-1. Voor een veilig gebruik
1
RAV4_OM_OM42A79E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■Als er een baby- of kinderzitje wordt geplaatst
● Gebruik nooit een tegen de rijrichting in
geplaatst baby- of kinderzitje op de
voorpassagiersstoel als de aan/uit-
schakelaar voor de airbag in stand ON
staat. ( →Blz. 59)
Bij een ongeval kan de kracht waarmee
de voorpassagiersairbag wordt geacti-
veerd ernstig letsel bij het kind veroor-
zaken.
●
Een waarschuwingslabel op de zonne-
klep aan passagierszijde geeft aan dat
het niet is toegestaan om een tegen de
rijrichting in geplaatst baby- of kinderzitje
op de voorpassagiersstoel te plaatsen.
Details van het label worden in onder-
staande afbeelding weergegeven.
RAV4_OM_OM42A79E_(EE).book Page 83 Thursday, April 30, 2015 10:52 AM

5085-5. Overige voorzieningen in het interieur
RAV4_OM_OM42A79E_(EE)
Kledinghaakjes
De kledinghaakjes maken onder-
deel uit van de handgrepen achter.
WAARSCHUWING
■Zaken die niet aan het kledinghaakje mogen worden gehangen
Hang geen kleerhangers, harde voorwe rpen of voorwerpen met scherpe
punten aan het kledinghaakje. Als de curtain airbags geactiveerd worden,
kunnen deze voorwerpen projectielen worden en ernstig letsel veroorzaken.
RAV4_OM_OM42A79E_(EE).book Page 508 Thursday, April 30, 2015 10:52 AM

5186-1. Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
■Onderhoud van lederen bekleding
Om het interieur in een goede conditie te houden, raadt Toyota u aan het inte-
rieur van de auto ten minste twee keer per jaar schoon te maken.
■ Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op schuimbasis in de handel verkrijg-
baar. Gebruik een spons of een borstel om het schuim aan te brengen. Wrijf
met elkaar overlappende cirkels. Gebruik geen water. Veeg vuile oppervlak-
ken schoon en laat ze drogen. Het beste resultaat wordt verkregen als de
vloerbedekking zo droog mogelijk wordt gehouden.
■ Veiligheidsgordels
Maak de veiligheidsgordels schoon met een mild sop, lauw water en een
doek of spons. Controleer ook de gordels regelmatig op overmatige slijtage,
rafels en scheuren.
WAARSCHUWING
■Water in de auto
●
Mors geen vloeistof in het interieur van de auto.
Dit kan brand of storingen in de elektrische componenten, enz. veroorzaken.
● Voorkom dat onderdelen of de bedrading van het airbagsysteem in het
interieur nat worden. ( →Blz. 48)
Een elektrische storing kan tot gevolg hebben dat de airbags in werking
treden of niet goed werken, waardoor ernstig letsel kan ontstaan.
■ Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voorruit wor-
den weerkaatst; hierdoor kan het gezichtsveld van de bestuurder worden
belemmerd wat een ernstig ongeval tot gevolg kan hebben.
RAV4_OM_OM42A79E_(EE).book Page 518 Thursday, April 30, 2015 10:52 AM

5876-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
26S-HTR RH10Stoelverwarming rechts
27IGN7,5
C/OPN, brandstofpomp (sequentieel)
multipoint brandstofinspuitsysteem, rem-
lichten, ECU stuurslotsysteem, ECU
automatische transmissie
28A/B7,5ECU SRS-airbagsysteem
29METER5Meters en tellers
30ECU-IG NR. 37,5
Dynamo, koplampsproeier, ECU ruiten-
wisser met regensensor, ECU antiblok-
keersysteem/Vehicle Stability Control,
remlichten, FAN NR. 1, FAN NR. 2, FAN
NR. 3, HTR, PTC, DEF, DEICER, scha-
kelaar voorruitverwarming
ZekeringAmpèreCircuit
RAV4_OM_OM42A79E_(EE).book Page 587 Thursday, April 30, 2015 10:52 AM

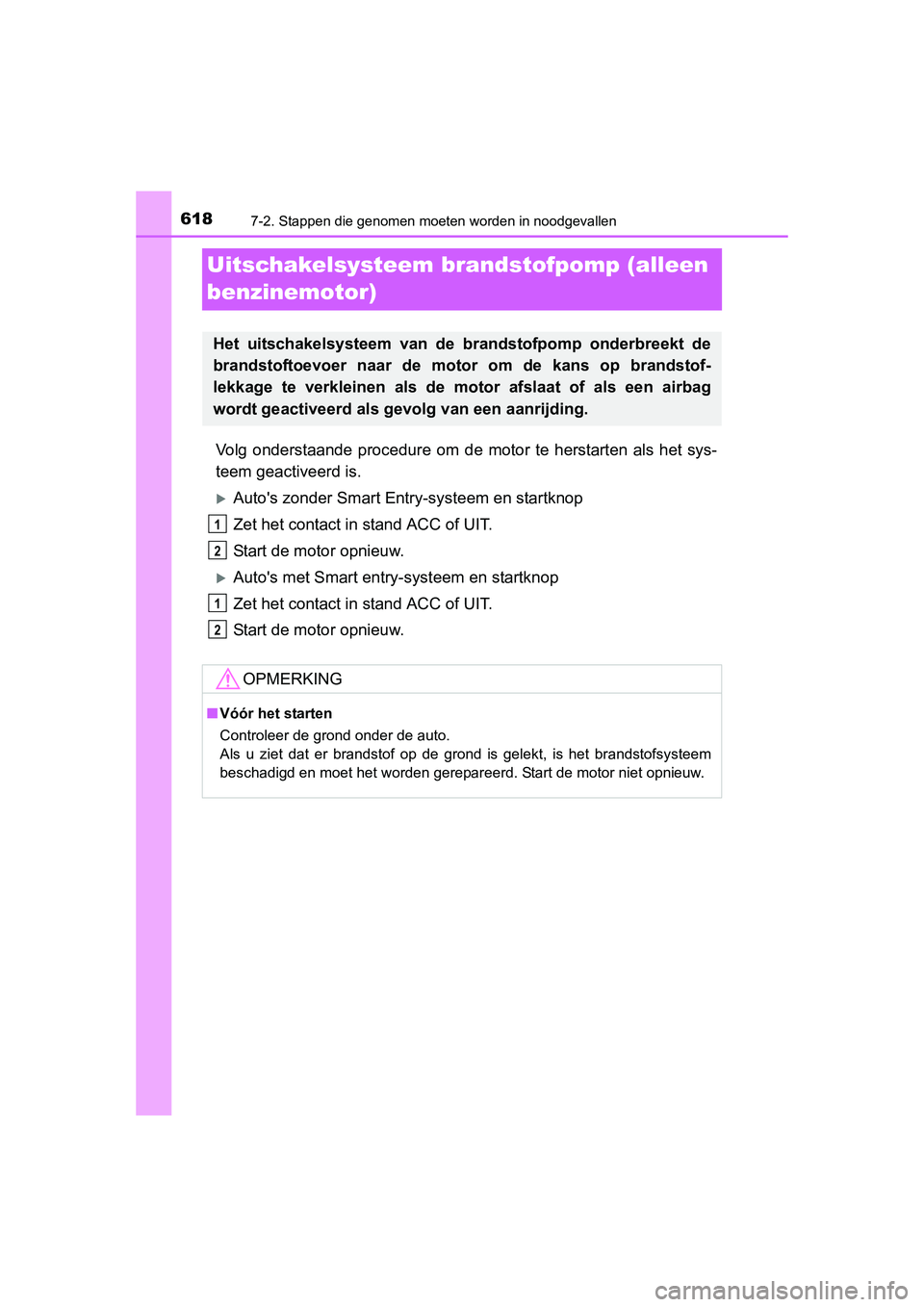

6187-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Uitschakelsysteem brandstofpomp (alleen
benzinemotor)
Volg onderstaande procedure om de motor te herstarten als het sys-
teem geactiveerd is.
Auto's zonder Smart Entry-systeem en startknop
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
Auto's met Smart entry-systeem en startknop
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
Het uitschakelsysteem van de brandstofpomp onderbreekt de
brandstoftoevoer naar de motor om de kans op brandstof-
lekkage te verkleinen als de motor afslaat of als een airbag
wordt geactiveerd als gevolg van een aanrijding.
OPMERKING
■ Vóór het starten
Controleer de grond onder de auto.
Als u ziet dat er brandstof op de grond is gelekt, is het brandstofsysteem
beschadigd en moet het worden gerepareerd. Start de motor niet opnieuw.
1
2
1
2
