2015 TOYOTA CAMRY Manuel du propriétaire (in French)

4877-3. Entretien à faire soi-même
7
Entretien et soin
CAMRY_D (OM33A86D)
■Après le remplacement d'un fusible
●Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. (→ P. 488)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre con-
cessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
■ Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits d'origine Toyota, conçus pour ce
véhicule. Comme certaines ampoules s ont connectées à des circuits conçus
pour éviter toute surcharge, les pièces qui ne sont pas d'origine ou les pièces
qui ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être uti-
lisées.
AVERTISSEMENT
■ Pour prévenir tout risque de pann e du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la cause de la surcharge électrique par votre con-
cessionnaire Toyota dans les meilleurs délais.

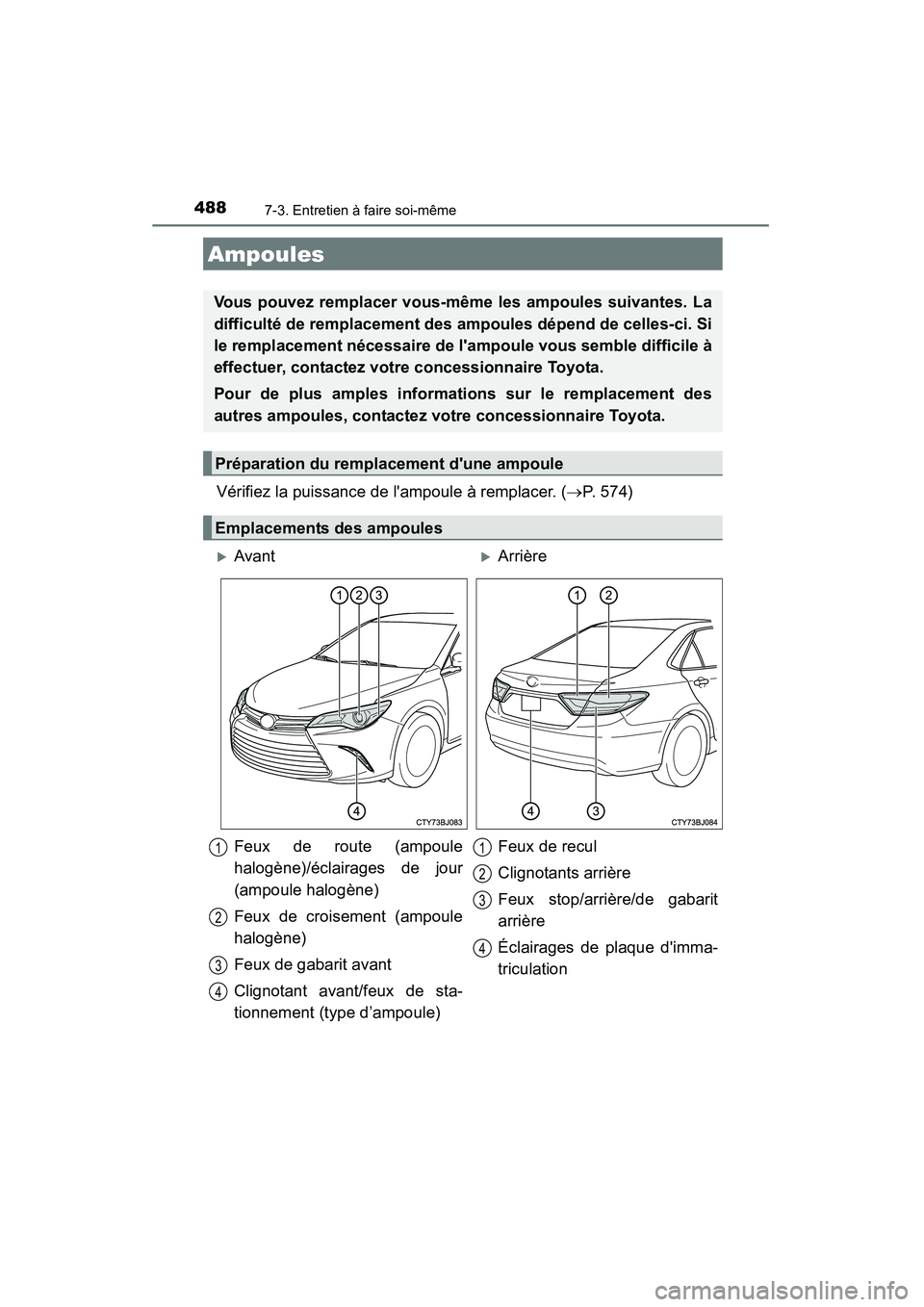

4887-3. Entretien à faire soi-même
CAMRY_D (OM33A86D)
Vérifiez la puissance de l'ampoule à remplacer. (→P. 574)
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si
le remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, contactez votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des
autres ampoules, contactez votre concessionnaire Toyota.
Préparation du remplacement d'une ampoule
Emplacements des ampoules
XAvantXArrière
Feux de route (ampoule
halogène)/éclairages de jour
(ampoule halogène)
Feux de croisement (ampoule
halogène)
Feux de gabarit avant
Clignotant avant/feux de sta-
tionnement (type d’ampoule) Feux de recul
Clignotants arrière
Feux stop/arrière/de gabarit
arrière
Éclairages de plaque d'imma-
triculation
1
2
3
4
1
2
3
4

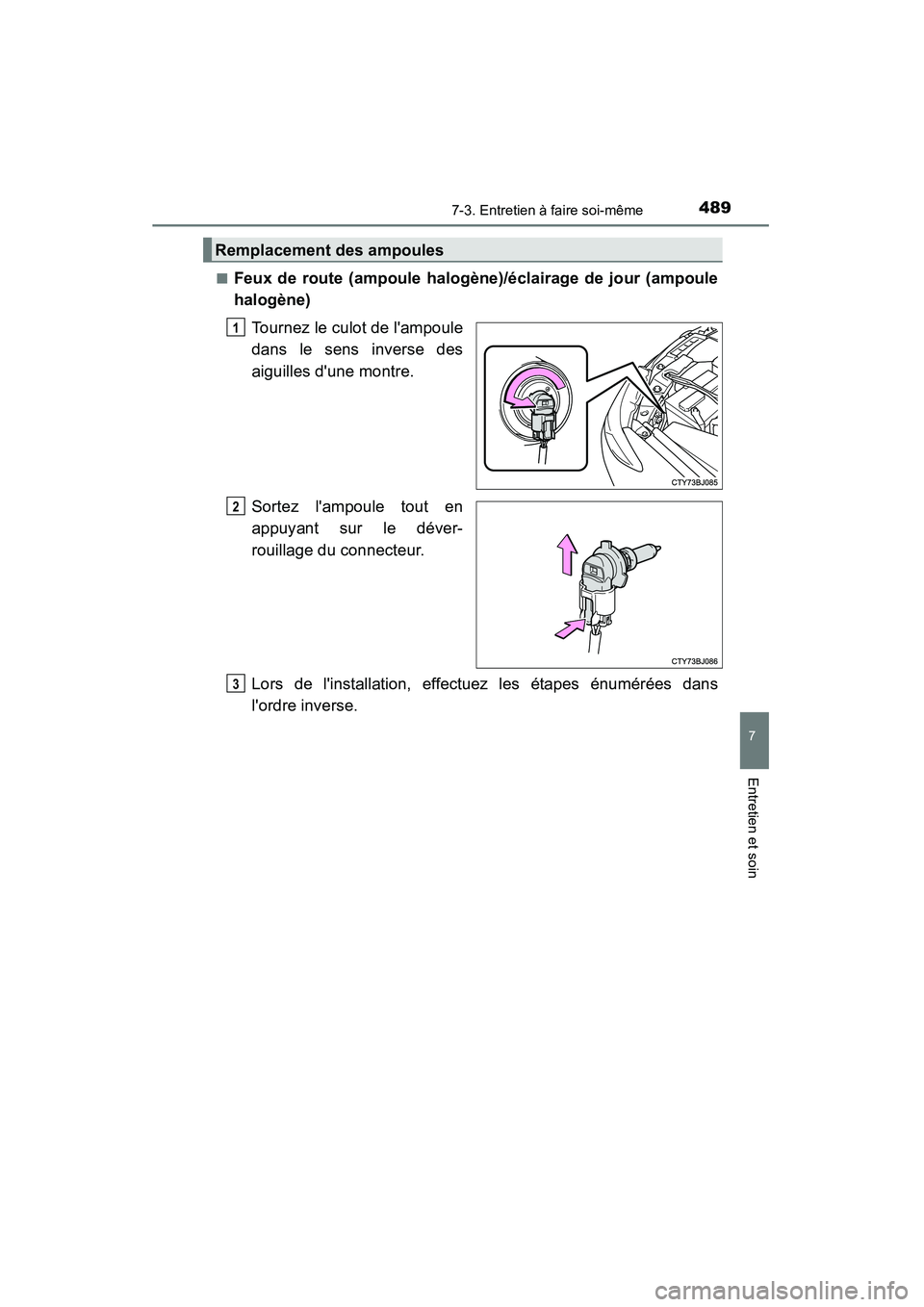

4897-3. Entretien à faire soi-même
7
Entretien et soin
CAMRY_D (OM33A86D)■
Feux de route (ampoule halogène)/éclairage de jour (ampoule
halogène)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Sortez l'ampoule tout en
appuyant sur le déver-
rouillage du connecteur.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
Remplacement des ampoules
1
2
3

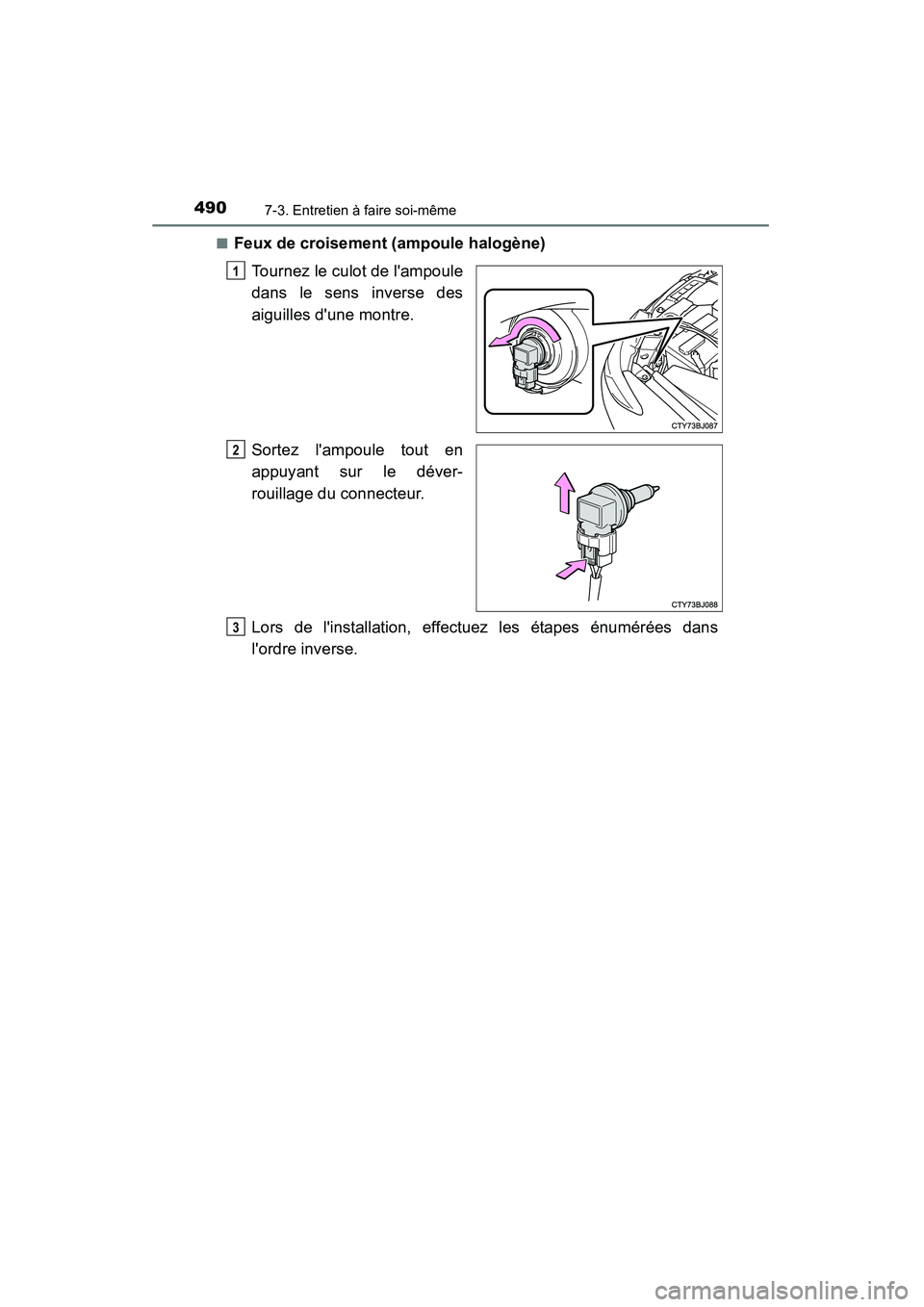

4907-3. Entretien à faire soi-même
CAMRY_D (OM33A86D)■
Feux de croisement (ampoule halogène)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Sortez l'ampoule tout en
appuyant sur le déver-
rouillage du connecteur.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1
2
3

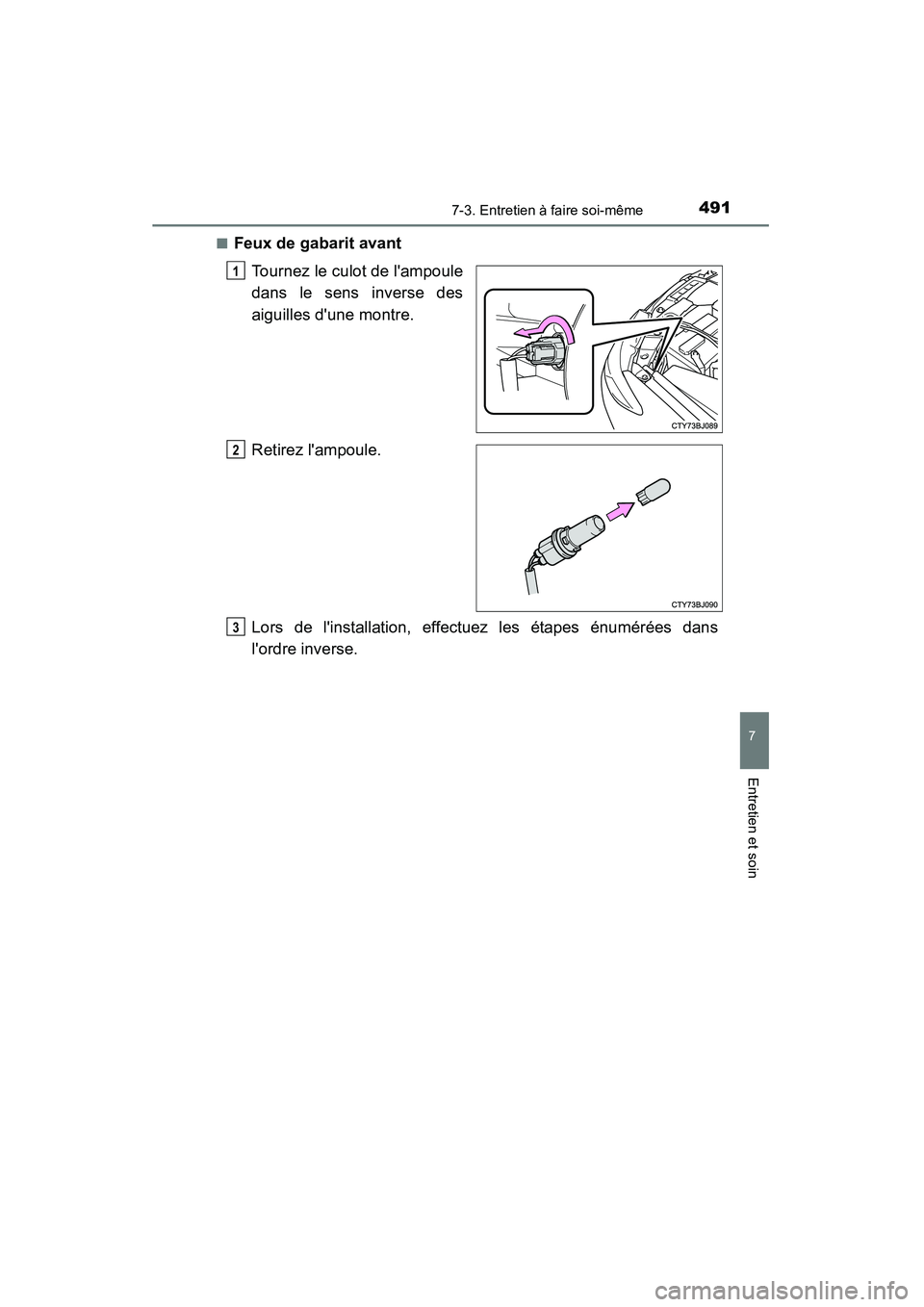

4917-3. Entretien à faire soi-même
7
Entretien et soin
CAMRY_D (OM33A86D)■
Feux de gabarit avant
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
1
2
3

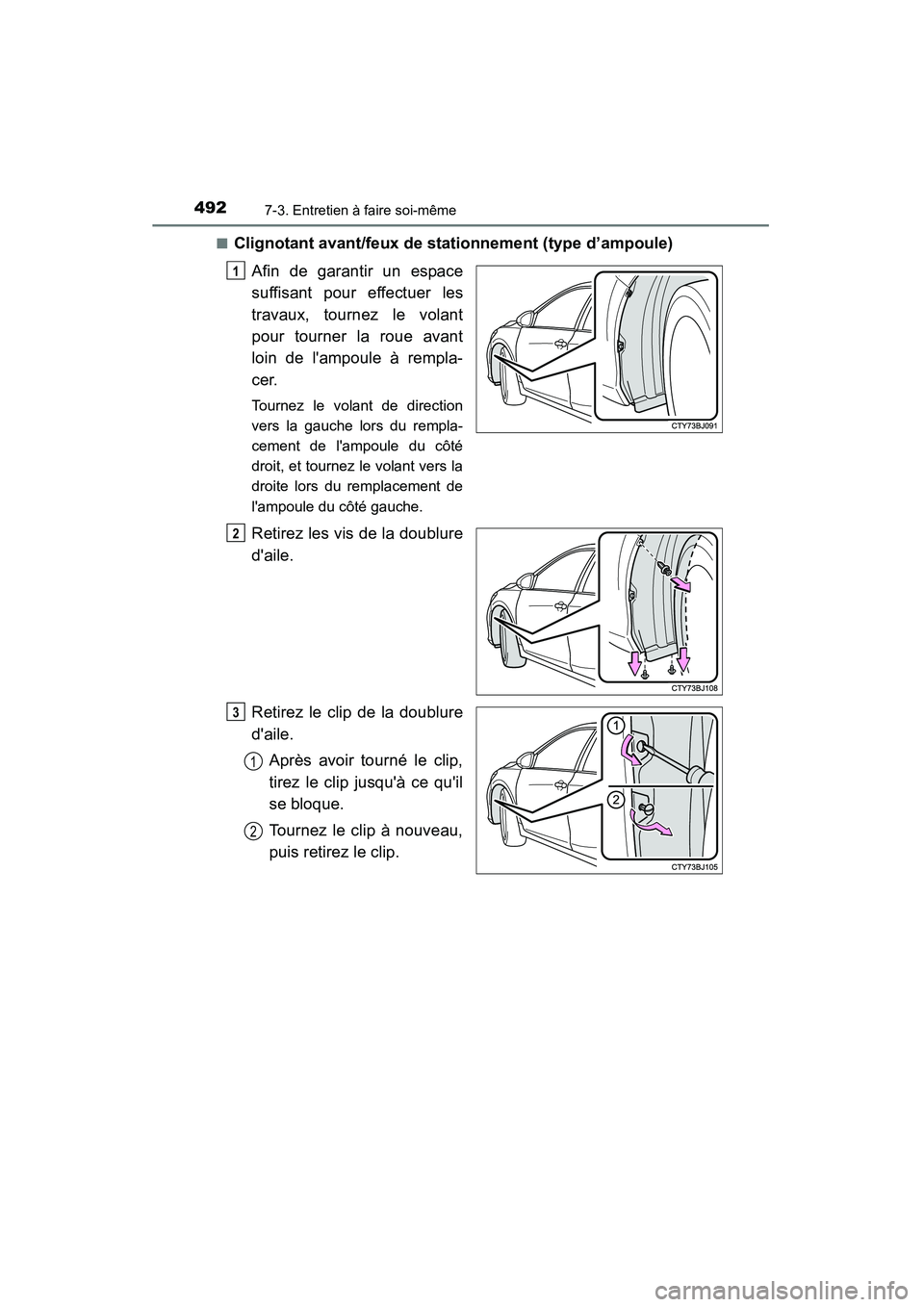

4927-3. Entretien à faire soi-même
CAMRY_D (OM33A86D)■
Clignotant avant/feux de stationnement (type d’ampoule)
Afin de garantir un espace
suffisant pour effectuer les
travaux, tournez le volant
pour tourner la roue avant
loin de l'ampoule à rempla-
cer.
Tournez le volant de direction
vers la gauche lors du rempla-
cement de l'ampoule du côté
droit, et tournez le volant vers la
droite lors du remplacement de
l'ampoule du côté gauche.
Retirez les vis de la doublure
d'aile.
Retirez le clip de la doublure
d'aile.Après avoir tourné le clip,
tirez le clip jusqu'à ce qu'il
se bloque.
Tournez le clip à nouveau,
puis retirez le clip.
1
2
3
1
2

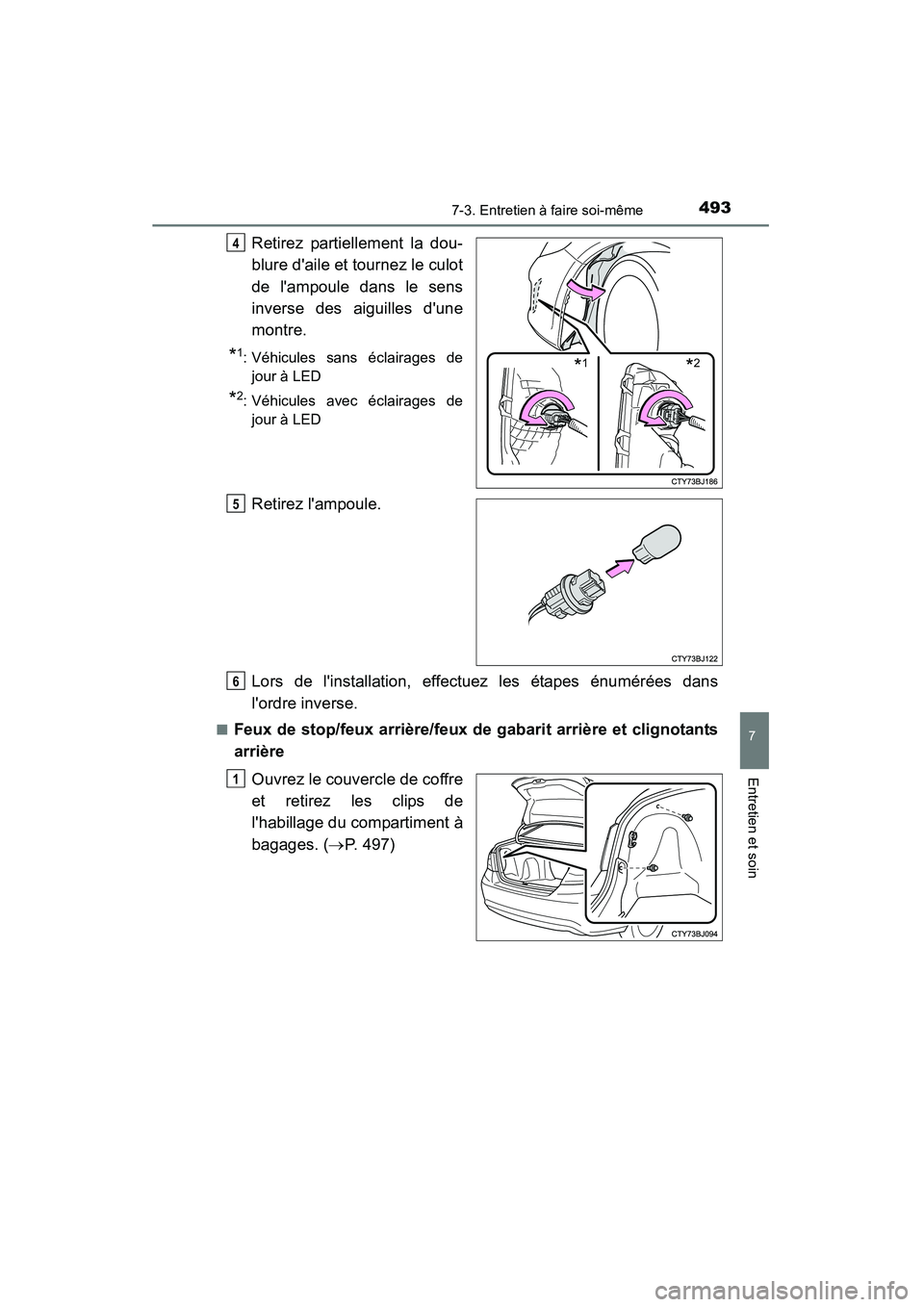

4937-3. Entretien à faire soi-même
7
Entretien et soin
CAMRY_D (OM33A86D)
Retirez partiellement la dou-
blure d'aile et tournez le culot
de l'ampoule dans le sens
inverse des aiguilles d'une
montre.
*1: Véhicules sans éclairages dejour à LED
*2: Véhicules avec éclairages dejour à LED
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
■Feux de stop/feux arrière/feux de gabarit arrière et clignotants
arrière
Ouvrez le couvercle de coffre
et retirez les clips de
l'habillage du compartiment à
bagages. ( →P. 497)
*1*2
4
5
6
1

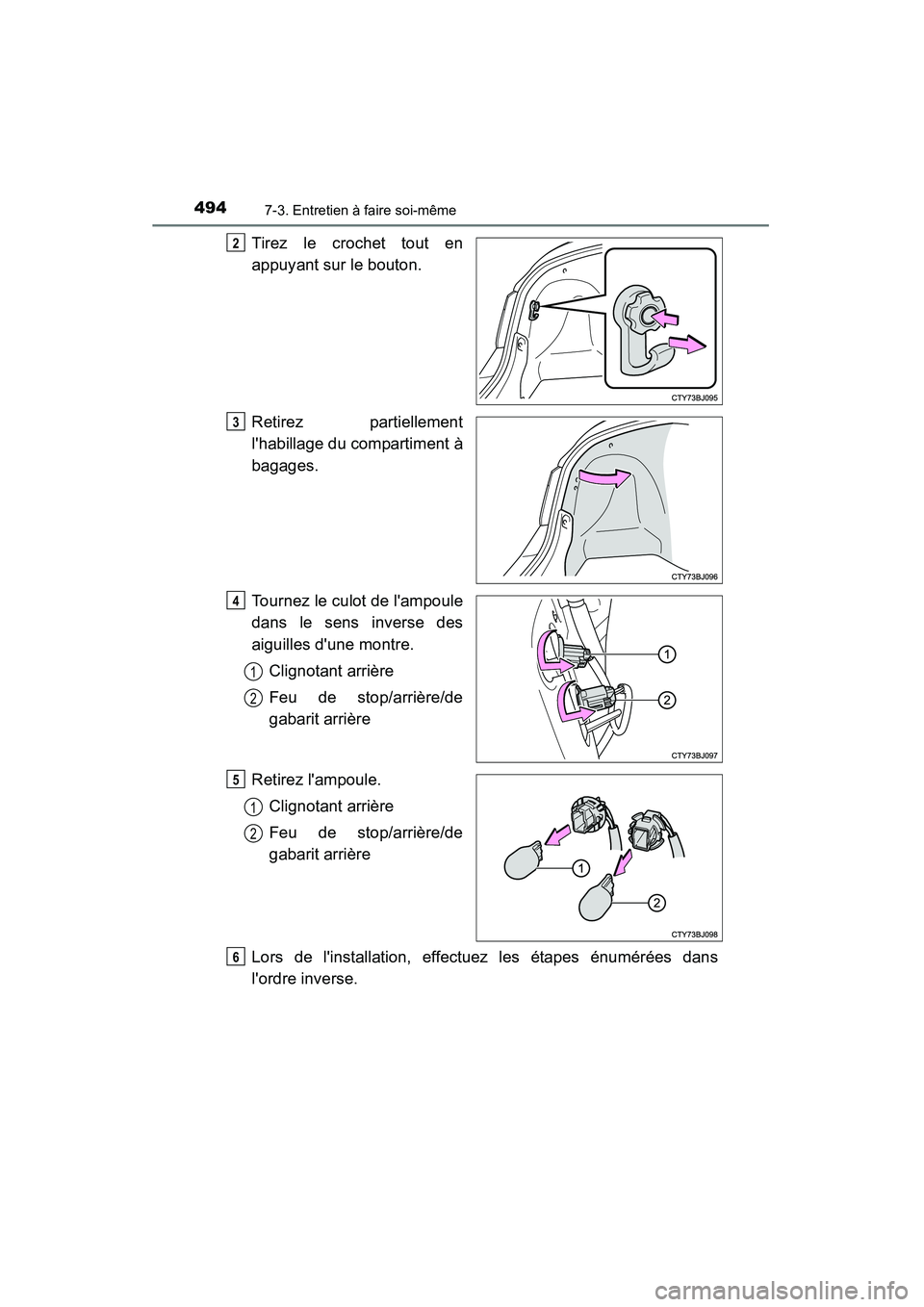

4947-3. Entretien à faire soi-même
CAMRY_D (OM33A86D)
Tirez le crochet tout en
appuyant sur le bouton.
Retirez partiellement
l'habillage du compartiment à
bagages.
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.Clignotant arrière
Feu de stop/arrière/de
gabarit arrière
Retirez l'ampoule. Clignotant arrière
Feu de stop/arrière/de
gabarit arrière
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.2
3
4
1
2
5
1
2
6
