2015 TOYOTA AURIS TOURING SPORTS sensor

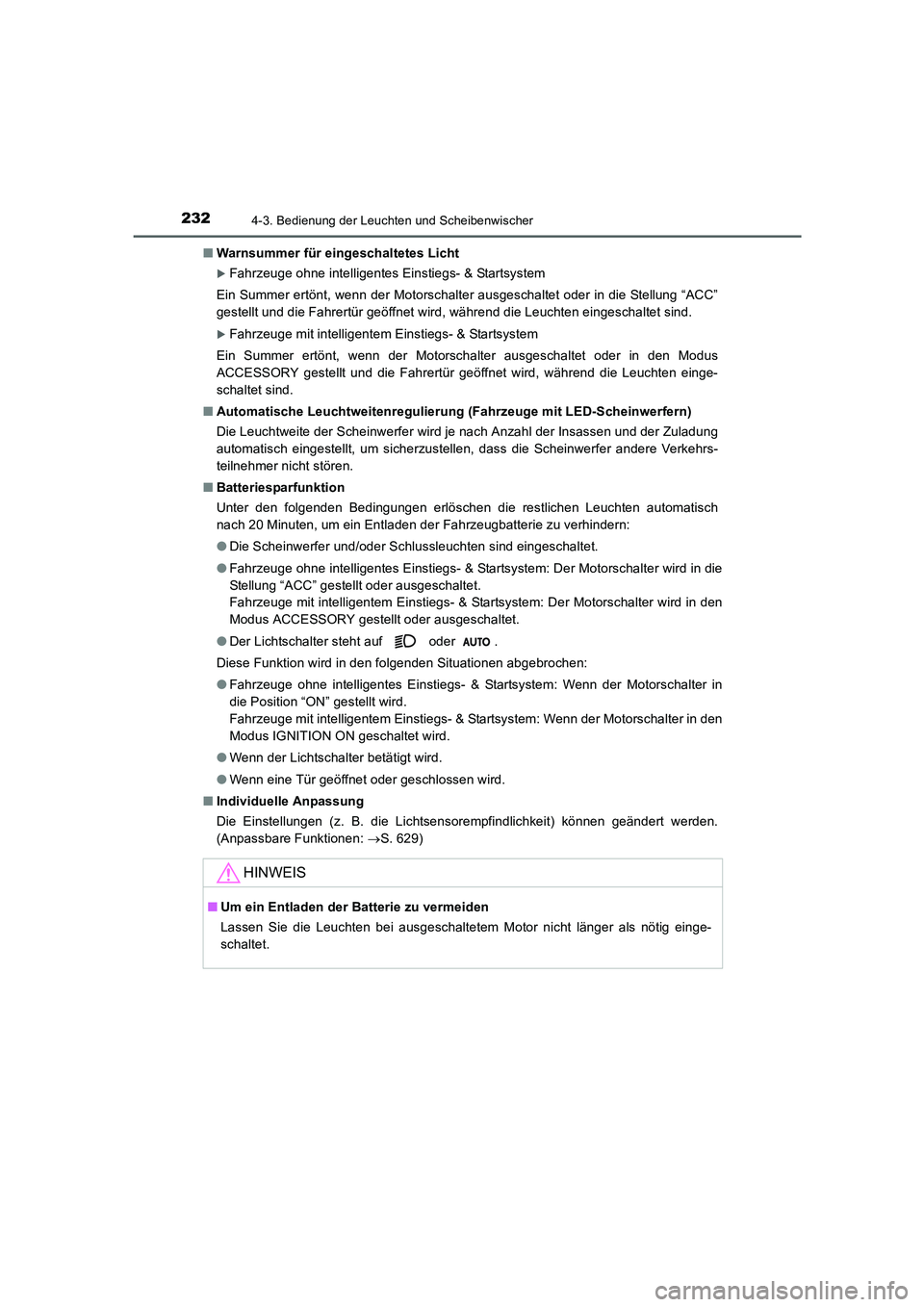

2324-3. Bedienung der Leuchten und Scheibenwischer
UK_AURIS_Touring_Sport_EM (OM12J33M)■Warnsummer für eingeschaltetes Licht
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Ein Summer ertönt, wenn der Motorschalter ausgeschaltet oder in die Stellung “ACC”
gestellt und die Fahrertür geöffnet wird, während die Leuchten eingeschaltet sind.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Ein Summer ertönt, wenn der Motorschalter ausgeschaltet oder in den Modus
ACCESSORY gestellt und die Fahrertür geöffnet wird, während die Leuchten einge-
schaltet sind.
■Automatische Leuchtweitenregulierung (Fahrzeuge mit LED-Scheinwerfern)
Die Leuchtweite der Scheinwerfer wird je nach Anzahl der Insassen und der Zuladung
automatisch eingestellt, um sicherzustellen, dass die Scheinwerfer andere Verkehrs-
teilnehmer nicht stören.
■Batteriesparfunktion
Unter den folgenden Bedingungen erlöschen die restlichen Leuchten automatisch
nach 20 Minuten, um ein Entladen der Fahrzeugbatterie zu verhindern:
●Die Scheinwerfer und/oder Schlussleuchten sind eingeschaltet.
●Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Der Motorschalter wird in die
Stellung “ACC” gestellt oder ausgeschaltet.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Der Motorschalter wird in den
Modus ACCESSORY gestellt oder ausgeschaltet.
●Der Lichtschalter steht auf oder .
Diese Funktion wird in den folgenden Situationen abgebrochen:
●Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Wenn der Motorschalter in
die Position “ON” gestellt wird.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Wenn der Motorschalter in den
Modus IGNITION ON geschaltet wird.
●Wenn der Lichtschalter betätigt wird.
●Wenn eine Tür geöffnet oder geschlossen wird.
■Individuelle Anpassung
Die Einstellungen (z. B. die Lichtsensorempfindlichkeit) können geändert werden.
(Anpassbare Funktionen: →S. 629)
HINWEIS
■Um ein Entladen der Batterie zu vermeiden
Lassen Sie die Leuchten bei ausgeschaltetem Motor nicht länger als nötig einge-
schaltet.
AURIS Touring Sports_OM_EM_OM12J33M.book 232 ページ ２０１５年３月３日　火曜日　午後１２時５分

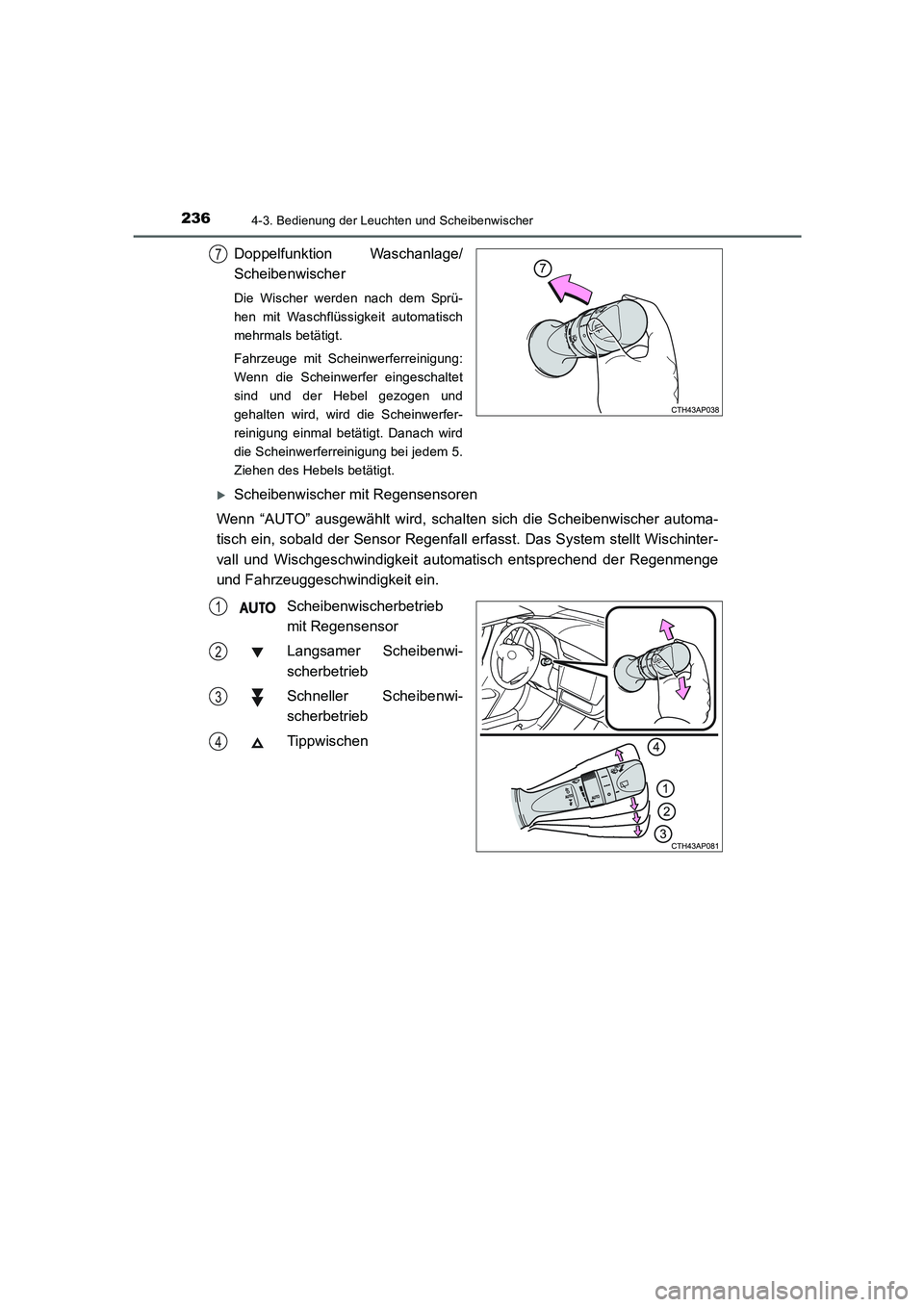

2364-3. Bedienung der Leuchten und Scheibenwischer
UK_AURIS_Touring_Sport_EM (OM12J33M)
Doppelfunktion Waschanlage/
Scheibenwischer
Die Wischer werden nach dem Sprü-
hen mit Waschflüssigkeit automatisch
mehrmals betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet
sind und der Hebel gezogen und
gehalten wird, wird die Scheinwerfer-
reinigung einmal betätigt. Danach wird
die Scheinwerferreinigung bei jedem 5.
Ziehen des Hebels betätigt.
XScheibenwischer mit Regensensoren
Wenn “AUTO” ausgewählt wird, schalten sich die Scheibenwischer automa-
tisch ein, sobald der Sensor Regenfall erfasst. Das System stellt Wischinter-
vall und Wischgeschwindigkeit automatisch entsprechend der Regenmenge
und Fahrzeuggeschwindigkeit ein.
Scheibenwischerbetrieb
mit Regensensor
Langsamer Scheibenwi-
scherbetrieb
Schneller Scheibenwi-
scherbetrieb
Tippwischen
7
1
2
3
4
AURIS Touring Sports_OM_EM_OM12J33M.book 236 ページ ２０１５年３月３日　火曜日　午後１２時５分

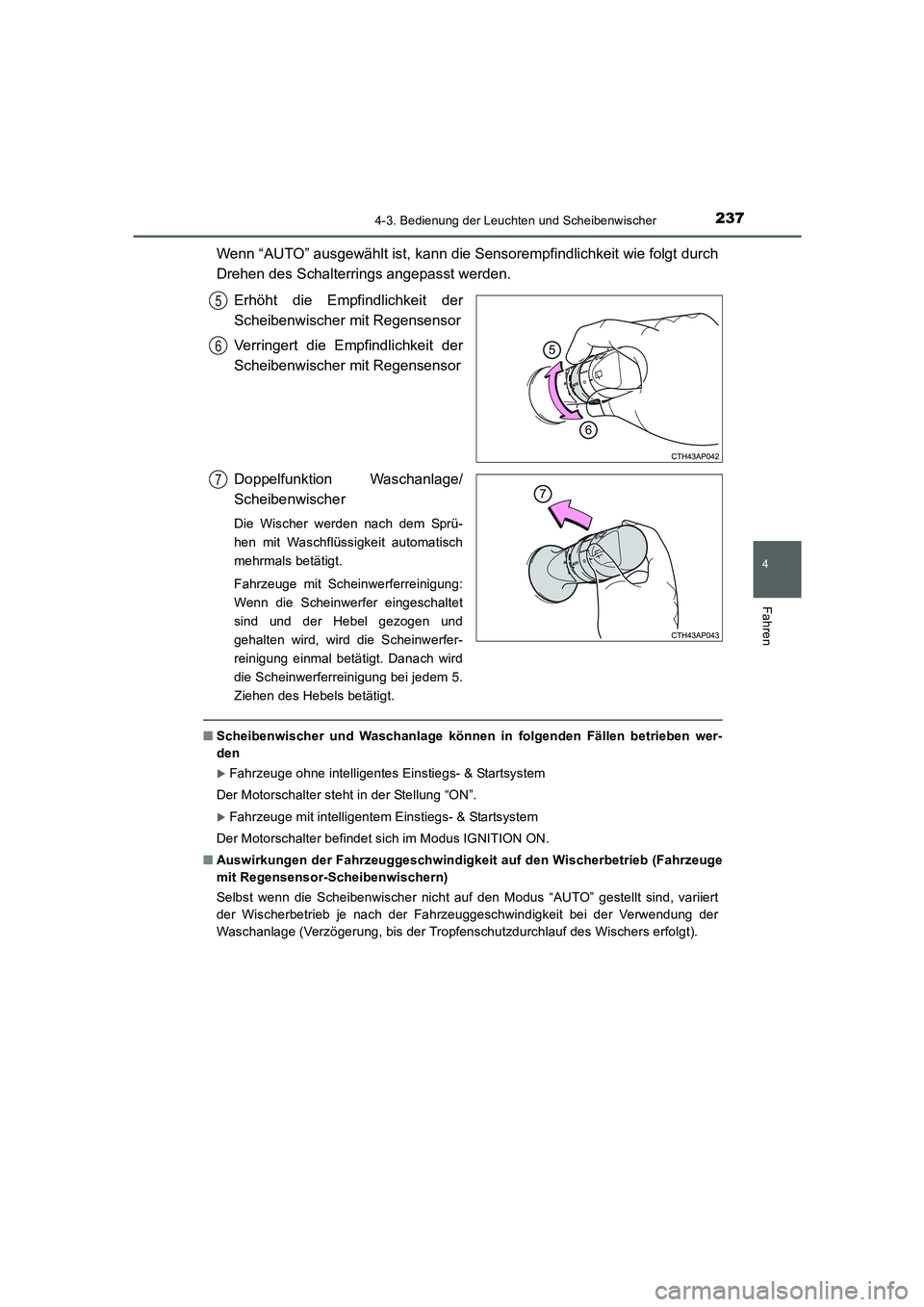

2374-3. Bedienung der Leuchten und Scheibenwischer
4
Fahren
UK_AURIS_Touring_Sport_EM (OM12J33M)
Wenn “AUTO” ausgewählt ist, kann die Sensorempfindlichkeit wie folgt durch
Drehen des Schalterrings angepasst werden.
Erhöht die Empfindlichkeit der
Scheibenwischer mit Regensensor
Verringert die Empfindlichkeit der
Scheibenwischer mit Regensensor
Doppelfunktion Waschanlage/
Scheibenwischer
Die Wischer werden nach dem Sprü-
hen mit Waschflüssigkeit automatisch
mehrmals betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet
sind und der Hebel gezogen und
gehalten wird, wird die Scheinwerfer-
reinigung einmal betätigt. Danach wird
die Scheinwerferreinigung bei jedem 5.
Ziehen des Hebels betätigt.
■Scheibenwischer und Waschanlage können in folgenden Fällen betrieben wer-
den
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Der Motorschalter steht in der Stellung “ON”.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■Auswirkungen der Fahrzeuggeschwindigkeit auf den Wischerbetrieb (Fahrzeuge
mit Regensensor-Scheibenwischern)
Selbst wenn die Scheibenwischer nicht auf den Modus “AUTO” gestellt sind, variiert
der Wischerbetrieb je nach der Fahrzeuggeschwindigkeit bei der Verwendung der
Waschanlage (Verzögerung, bis der Tropfenschutzdurchlauf des Wischers erfolgt).
5
6
7
AURIS Touring Sports_OM_EM_OM12J33M.book 237 ページ ２０１５年３月３日　火曜日　午後１２時５分

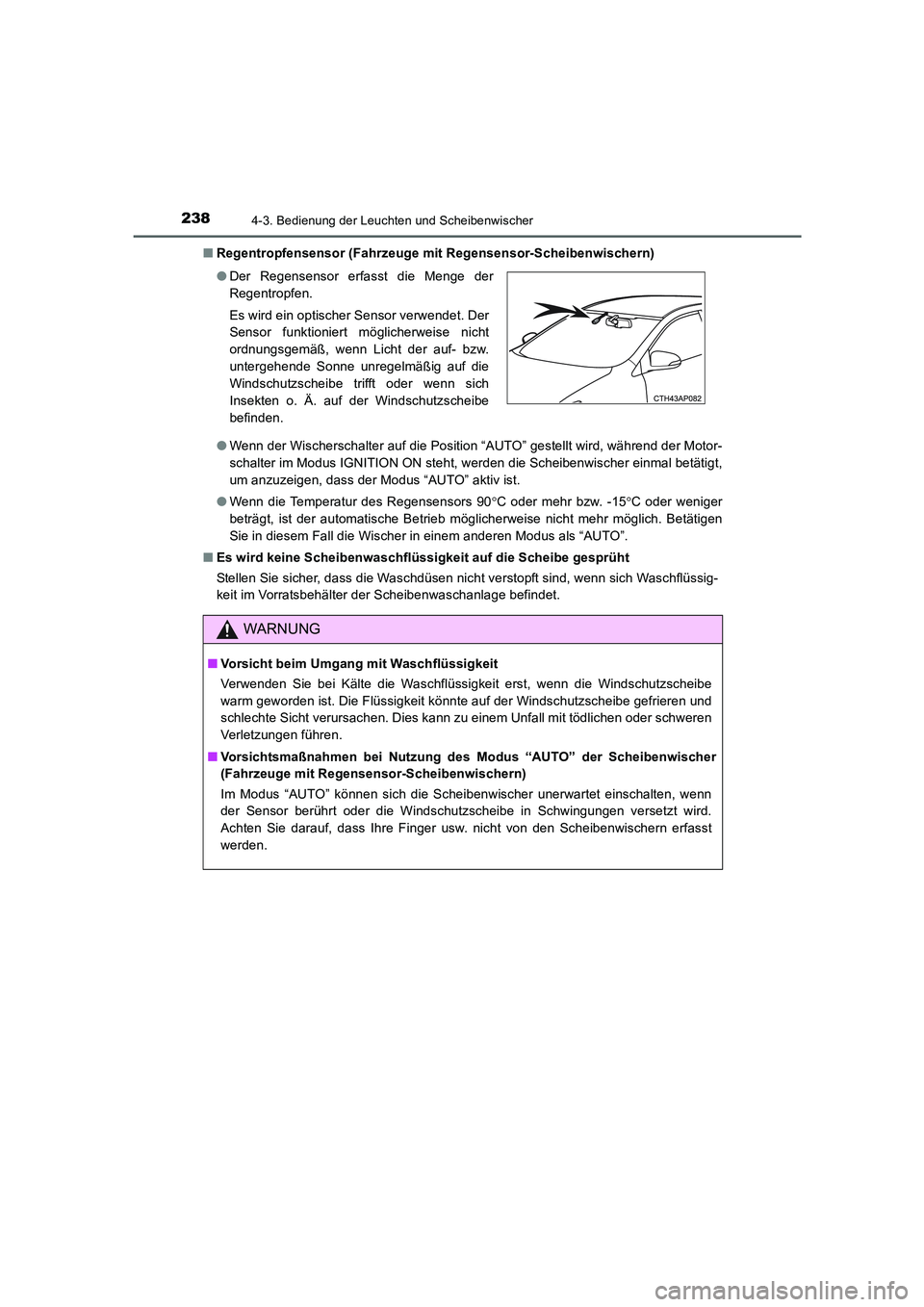

2384-3. Bedienung der Leuchten und Scheibenwischer
UK_AURIS_Touring_Sport_EM (OM12J33M)■Regentropfensensor (Fahrzeuge mit Regensensor-Scheibenwischern)
●Wenn der Wischerschalter auf die Position “AUTO” gestellt wird, während der Motor-
schalter im Modus IGNITION ON steht, werden die Scheibenwischer einmal betätigt,
um anzuzeigen, dass der Modus “AUTO” aktiv ist.
●Wenn die Temperatur des Regensensors 90°C oder mehr bzw. -15°C oder weniger
beträgt, ist der automatische Betrieb möglicherweise nicht mehr möglich. Betätigen
Sie in diesem Fall die Wischer in einem anderen Modus als “AUTO”.
■Es wird keine Scheibenwaschflüssigkeit auf die Scheibe gesprüht
Stellen Sie sicher, dass die Waschdüsen nicht verstopft sind, wenn sich Waschflüssig-
keit im Vorratsbehälter der Scheibenwaschanlage befindet. ●Der Regensensor erfasst die Menge der
Regentropfen.
Es wird ein optischer Sensor verwendet. Der
Sensor funktioniert möglicherweise nicht
ordnungsgemäß, wenn Licht der auf- bzw.
untergehende Sonne unregelmäßig auf die
Windschutzscheibe trifft oder wenn sich
Insekten o. Ä. auf der Windschutzscheibe
befinden.
WARNUNG
■Vorsicht beim Umgang mit Waschflüssigkeit
Verwenden Sie bei Kälte die Waschflüssigkeit erst, wenn die Windschutzscheibe
warm geworden ist. Die Flüssigkeit könnte auf der Windschutzscheibe gefrieren und
schlechte Sicht verursachen. Dies kann zu einem Unfall mit tödlichen oder schweren
Verletzungen führen.
■Vorsichtsmaßnahmen bei Nutzung des Modus “AUTO” der Scheibenwischer
(Fahrzeuge mit Regensensor-Scheibenwischern)
Im Modus “AUTO” können sich die Scheibenwischer unerwartet einschalten, wenn
der Sensor berührt oder die Windschutzscheibe in Schwingungen versetzt wird.
Achten Sie darauf, dass Ihre Finger usw. nicht von den Scheibenwischern erfasst
werden.
AURIS Touring Sports_OM_EM_OM12J33M.book 238 ページ ２０１５年３月３日　火曜日　午後１２時５分

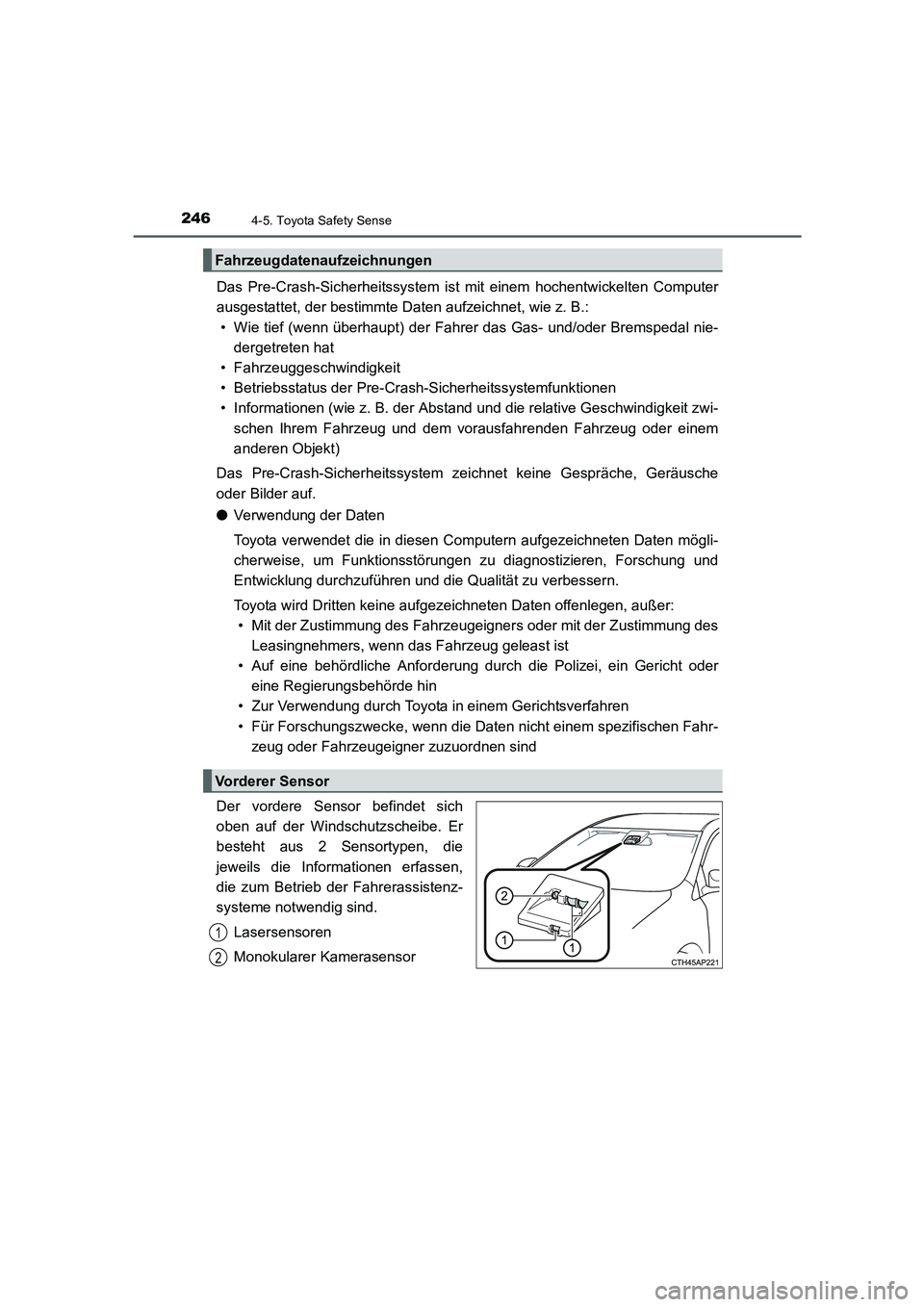

2464-5. Toyota Safety Sense
UK_AURIS_Touring_Sport_EM (OM12J33M)
Das Pre-Crash-Sicherheitssystem ist mit einem hochentwickelten Computer
ausgestattet, der bestimmte Daten aufzeichnet, wie z. B.:
• Wie tief (wenn überhaupt) der Fahrer das Gas- und/oder Bremspedal nie-
dergetreten hat
• Fahrzeuggeschwindigkeit
• Betriebsstatus der Pre-Crash-Sicherheitssystemfunktionen
• Informationen (wie z. B. der Abstand und die relative Geschwindigkeit zwi-
schen Ihrem Fahrzeug und dem vorausfahrenden Fahrzeug oder einem
anderen Objekt)
Das Pre-Crash-Sicherheitssystem zeichnet keine Gespräche, Geräusche
oder Bilder auf.
●Verwendung der Daten
Toyota verwendet die in diesen Computern aufgezeichneten Daten mögli-
cherweise, um Funktionsstörungen zu diagnostizieren, Forschung und
Entwicklung durchzuführen und die Qualität zu verbessern.
Toyota wird Dritten keine aufgezeichneten Daten offenlegen, außer:
• Mit der Zustimmung des Fahrzeugeigners oder mit der Zustimmung des
Leasingnehmers, wenn das Fahrzeug geleast ist
• Auf eine behördliche Anforderung durch die Polizei, ein Gericht oder
eine Regierungsbehörde hin
• Zur Verwendung durch Toyota in einem Gerichtsverfahren
• Für Forschungszwecke, wenn die Daten nicht einem spezifischen Fahr-
zeug oder Fahrzeugeigner zuzuordnen sind
Der vordere Sensor befindet sich
oben auf der Windschutzscheibe. Er
besteht aus 2 Sensortypen, die
jeweils die Informationen erfassen,
die zum Betrieb der Fahrerassistenz-
systeme notwendig sind.
Lasersensoren
Monokularer Kamerasensor
Fahrzeugdatenaufzeichnungen
Vorderer Sensor
1
2
AURIS Touring Sports_OM_EM_OM12J33M.book 246 ページ ２０１５年３月３日　火曜日　午後１２時５分

2474-5. Toyota Safety Sense
4
Fahren
UK_AURIS_Touring_Sport_EM (OM12J33M)

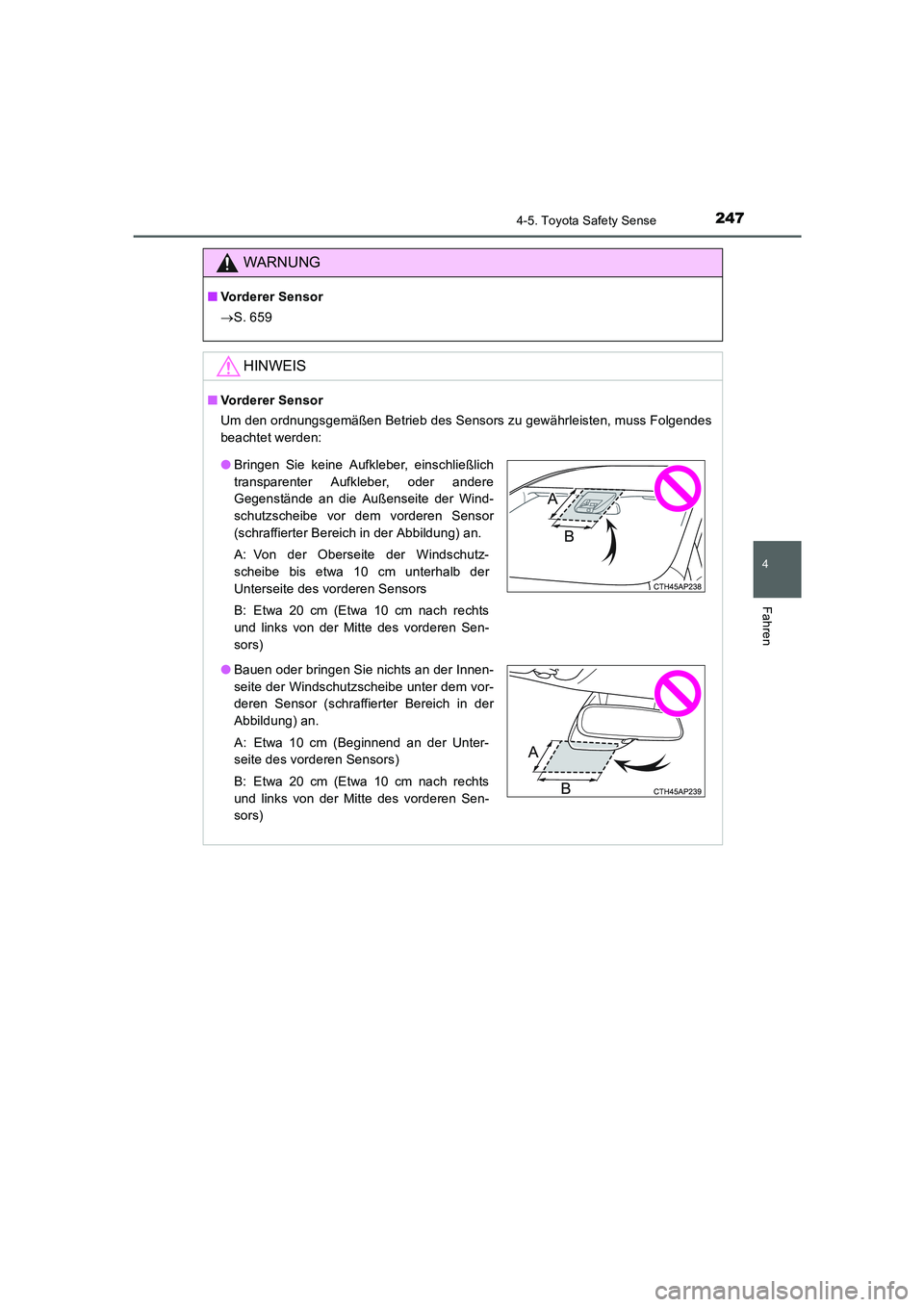

WARNUNG
■Vorderer Sensor
→S. 659
HINWEIS
■Vorderer Sensor
Um den ordnungsgemäßen Betrieb des Sensors zu gewährleisten, muss Folgendes
beachtet werden:
●Bringen Sie keine Aufkleber, einschließlich
transparenter Aufkleber, oder andere
Gegenstände an die Außenseite der Wind-
schutzscheibe vor dem vorderen Sensor
(schraffierter Bereich in der Abbildung) an.
A: Von der Oberseite der Windschutz-
scheibe bis etwa 10 cm unterhalb der
Unterseite des vorderen Sensors
B: Etwa 20 cm (Etwa 10 cm nach rechts
und links von der Mitte des vorderen Sen-
sors)
●Bauen oder bringen Sie nichts an der Innen-
seite der Windschutzscheibe unter dem vor-
deren Sensor (schraffierter Bereich in der
Abbildung) an.
A: Etwa 10 cm (Beginnend an der Unter-
seite des vorderen Sensors)
B: Etwa 20 cm (Etwa 10 cm nach rechts
und links von der Mitte des vorderen Sen-
sors)
AURIS Touring Sports_OM_EM_OM12J33M.book 247 ページ ２０１５年３月３日　火曜日　午後１２時５分

2484-5. Toyota Safety Sense
UK_AURIS_Touring_Sport_EM (OM12J33M)

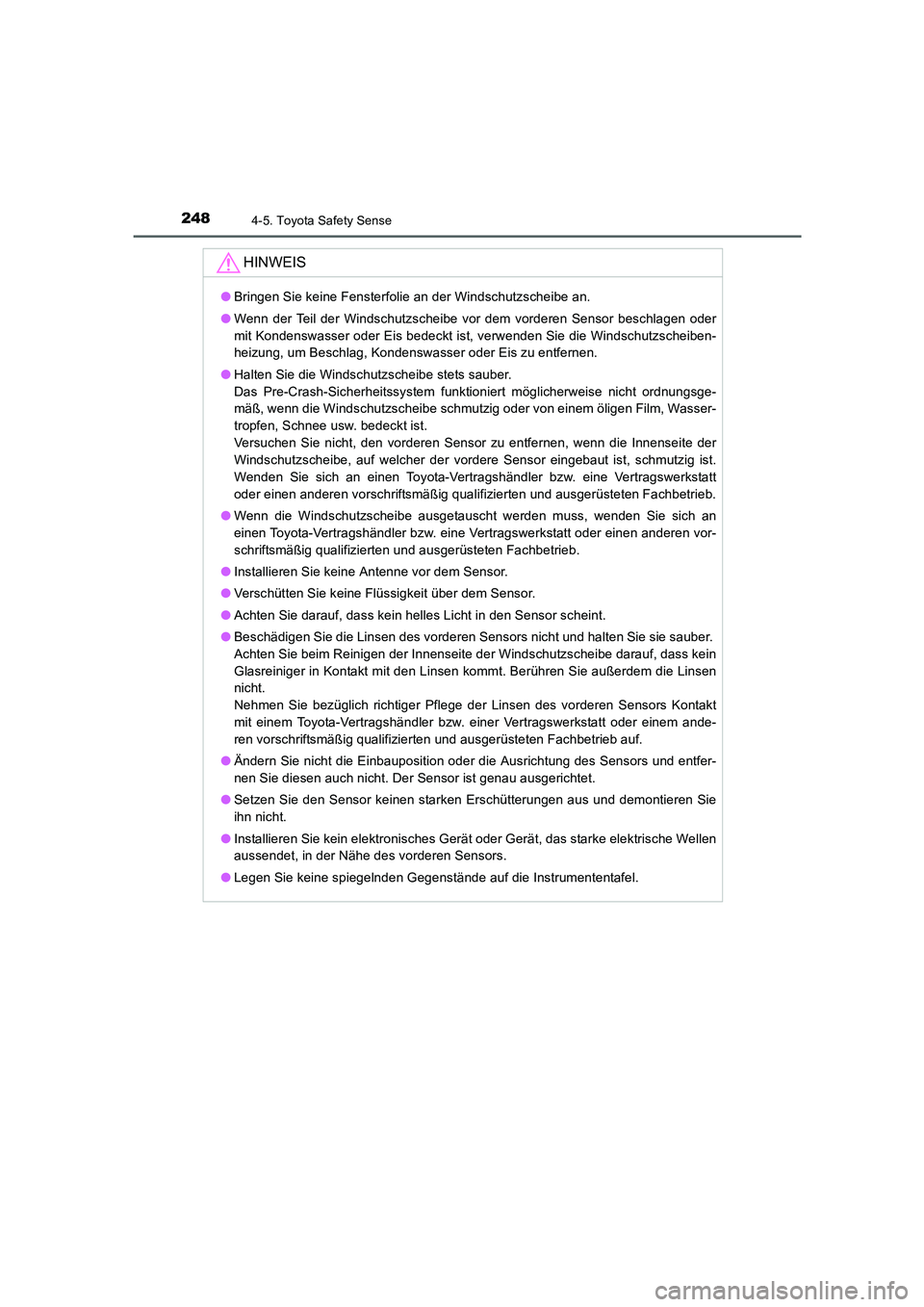

HINWEIS
●Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
●Wenn der Teil der Windschutzscheibe vor dem vorderen Sensor beschlagen oder
mit Kondenswasser oder Eis bedeckt ist, verwenden Sie die Windschutzscheiben-
heizung, um Beschlag, Kondenswasser oder Eis zu entfernen.
●Halten Sie die Windschutzscheibe stets sauber.
Das Pre-Crash-Sicherheitssystem funktioniert möglicherweise nicht ordnungsge-
mäß, wenn die Windschutzscheibe schmutzig oder von einem öligen Film, Wasser-
tropfen, Schnee usw. bedeckt ist.
Versuchen Sie nicht, den vorderen Sensor zu entfernen, wenn die Innenseite der
Windschutzscheibe, auf welcher der vordere Sensor eingebaut ist, schmutzig ist.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
●Wenn die Windschutzscheibe ausgetauscht werden muss, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
●Installieren Sie keine Antenne vor dem Sensor.
●Verschütten Sie keine Flüssigkeit über dem Sensor.
●Achten Sie darauf, dass kein helles Licht in den Sensor scheint.
●Beschädigen Sie die Linsen des vorderen Sensors nicht und halten Sie sie sauber.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, dass kein
Glasreiniger in Kontakt mit den Linsen kommt. Berühren Sie außerdem die Linsen
nicht.
Nehmen Sie bezüglich richtiger Pflege der Linsen des vorderen Sensors Kontakt
mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb auf.
●Ändern Sie nicht die Einbauposition oder die Ausrichtung des Sensors und entfer-
nen Sie diesen auch nicht. Der Sensor ist genau ausgerichtet.
●Setzen Sie den Sensor keinen starken Erschütterungen aus und demontieren Sie
ihn nicht.
●Installieren Sie kein elektronisches Gerät oder Gerät, das starke elektrische Wellen
aussendet, in der Nähe des vorderen Sensors.
●Legen Sie keine spiegelnden Gegenstände auf die Instrumententafel.
AURIS Touring Sports_OM_EM_OM12J33M.book 248 ページ ２０１５年３月３日　火曜日　午後１２時５分

2494-5. Toyota Safety Sense
4
Fahren
UK_AURIS_Touring_Sport_EM (OM12J33M)

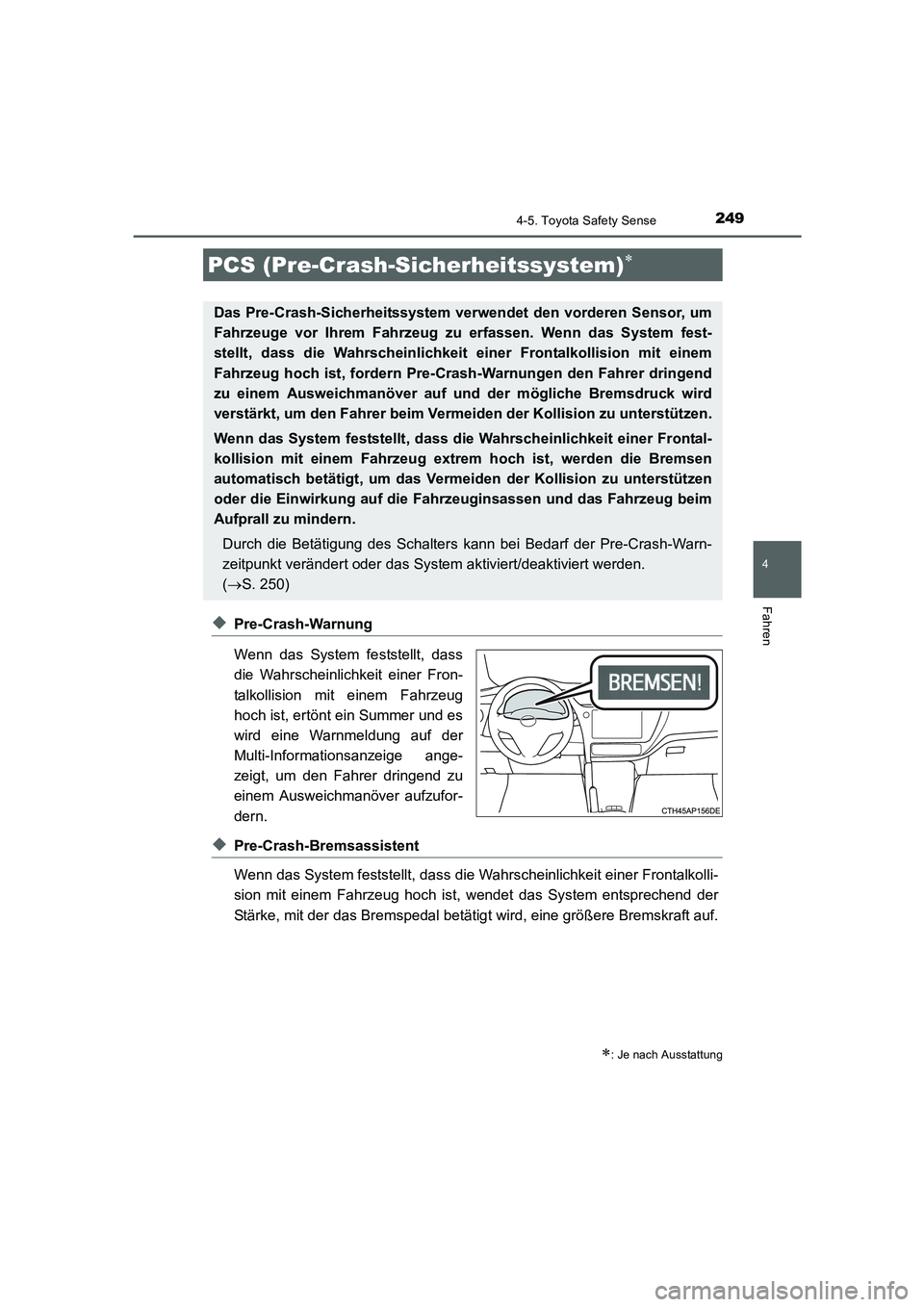

◆Pre-Crash-Warnung
Wenn das System feststellt, dass
die Wahrscheinlichkeit einer Fron-
talkollision mit einem Fahrzeug
hoch ist, ertönt ein Summer und es
wird eine Warnmeldung auf der
Multi-Informationsanzeige ange-
zeigt, um den Fahrer dringend zu
einem Ausweichmanöver aufzufor-
dern.
◆Pre-Crash-Bremsassistent
Wenn das System feststellt, dass die Wahrscheinlichkeit einer Frontalkolli-
sion mit einem Fahrzeug hoch ist, wendet das System entsprechend der
Stärke, mit der das Bremspedal betätigt wird, eine größere Bremskraft auf.
PCS (Pre-Crash-Sicherheitssystem)∗
∗: Je nach Ausstattung
Das Pre-Crash-Sicherheitssystem verwendet den vorderen Sensor, um
Fahrzeuge vor Ihrem Fahrzeug zu erfassen. Wenn das System fest-
stellt, dass die Wahrscheinlichkeit einer Frontalkollision mit einem
Fahrzeug hoch ist, fordern Pre-Crash-Warnungen den Fahrer dringend
zu einem Ausweichmanöver auf und der mögliche Bremsdruck wird
verstärkt, um den Fahrer beim Vermeiden der Kollision zu unterstützen.
Wenn das System feststellt, dass die Wahrscheinlichkeit einer Frontal-
kollision mit einem Fahrzeug extrem hoch ist, werden die Bremsen
automatisch betätigt, um das Vermeiden der Kollision zu unterstützen
oder die Einwirkung auf die Fahrzeuginsassen und das Fahrzeug beim
Aufprall zu mindern.
Durch die Betätigung des Schalters kann bei Bedarf der Pre-Crash-Warn-
zeitpunkt verändert oder das System aktiviert/deaktiviert werden.
(→S. 250)
AURIS Touring Sports_OM_EM_OM12J33M.book 249 ページ ２０１５年３月３日　火曜日　午後１２時５分
