441-1. Für den sicheren Gebrauch
UK_AURIS_Touring_Sport_EM (OM12J33M)

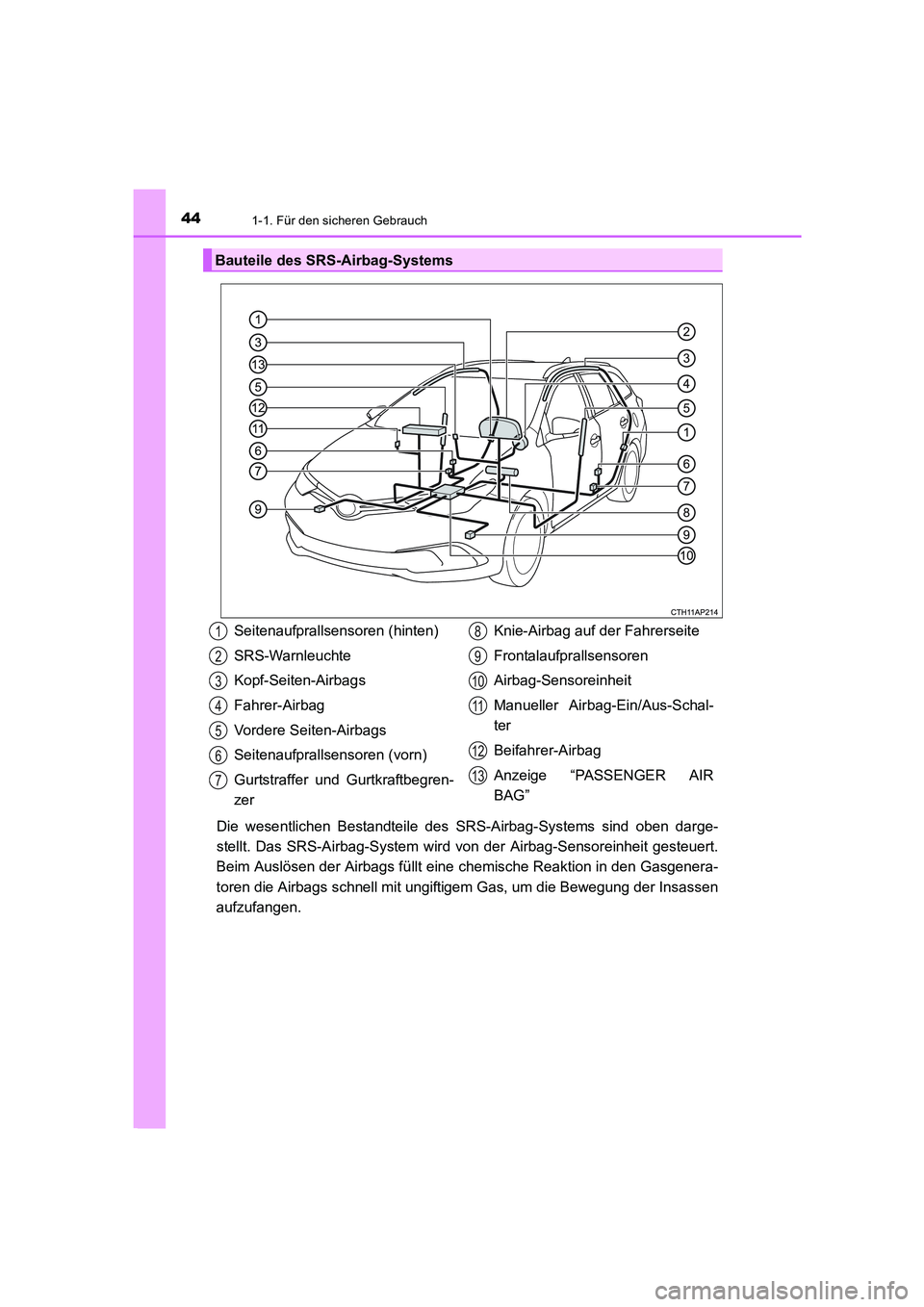

Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben darge-
stellt. Das SRS-Airbag-System wird von der Airbag-Sensoreinheit gesteuert.
Beim Auslösen der Airbags füllt eine chemische Reaktion in den Gasgenera-
toren die Airbags schnell mit ungiftigem Gas, um die Bewegung der Insassen
aufzufangen.
Bauteile des SRS-Airbag-Systems
Seitenaufprallsensoren (hinten)
SRS-Warnleuchte
Kopf-Seiten-Airbags
Fahrer-Airbag
Vordere Seiten-Airbags
Seitenaufprallsensoren (vorn)
Gurtstraffer und Gurtkraftbegren-
zerKnie-Airbag auf der Fahrerseite
Frontalaufprallsensoren
Airbag-Sensoreinheit
Manueller Airbag-Ein/Aus-Schal-
ter
Beifahrer-Airbag
Anzeige “PASSENGER AIR
BAG”1
2
3
4
5
6
7
8
9
10
11
12
13
AURIS Touring Sports_OM_EM_OM12J33M.book 44 ページ ２０１５年３月３日　火曜日　午後１２時５分

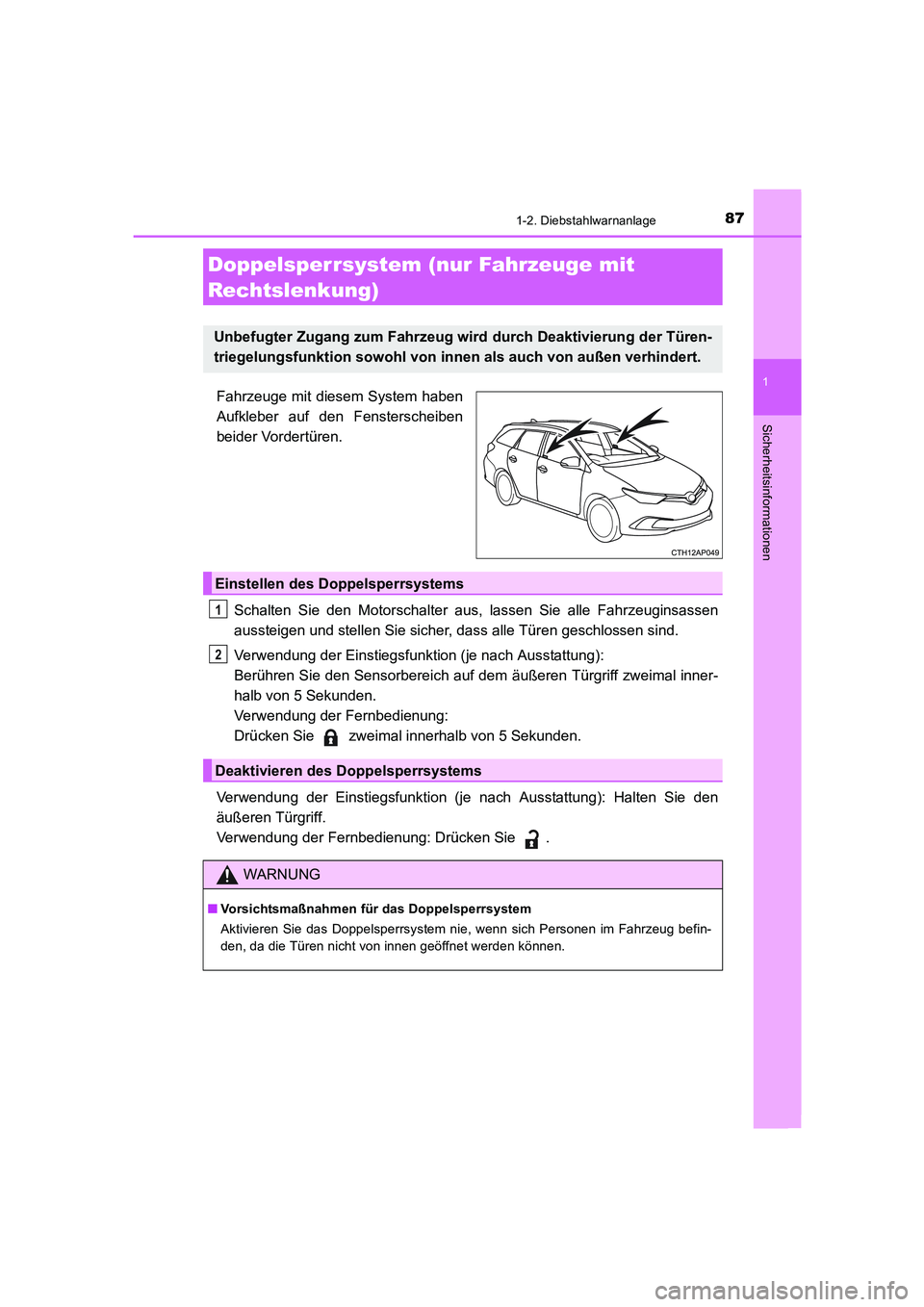

871-2. Diebstahlwarnanlage
1
Sicherheitsinformationen
UK_AURIS_Touring_Sport_EM (OM12J33M)
Fahrzeuge mit diesem System haben
Aufkleber auf den Fensterscheiben
beider Vordertüren.
Schalten Sie den Motorschalter aus, lassen Sie alle Fahrzeuginsassen
aussteigen und stellen Sie sicher, dass alle Türen geschlossen sind.
Verwendung der Einstiegsfunktion (je nach Ausstattung):
Berühren Sie den Sensorbereich auf dem äußeren Türgriff zweimal inner-
halb von 5 Sekunden.
Verwendung der Fernbedienung:
Drücken Sie zweimal innerhalb von 5 Sekunden.
Verwendung der Einstiegsfunktion (je nach Ausstattung): Halten Sie den
äußeren Türgriff.
Verwendung der Fernbedienung: Drücken Sie .
Doppelsperrsystem (nur Fahrzeuge mit
Rechtslenkung)
Unbefugter Zugang zum Fahrzeug wird durch Deaktivierung der Türen-
triegelungsfunktion sowohl von innen als auch von außen verhindert.
Einstellen des Doppelsperrsystems
Deaktivieren des Doppelsperrsystems
WARNUNG
■Vorsichtsmaßnahmen für das Doppelsperrsystem
Aktivieren Sie das Doppelsperrsystem nie, wenn sich Personen im Fahrzeug befin-
den, da die Türen nicht von innen geöffnet werden können.
1
2
AURIS Touring Sports_OM_EM_OM12J33M.book 87 ページ ２０１５年３月３日　火曜日　午後１２時５分

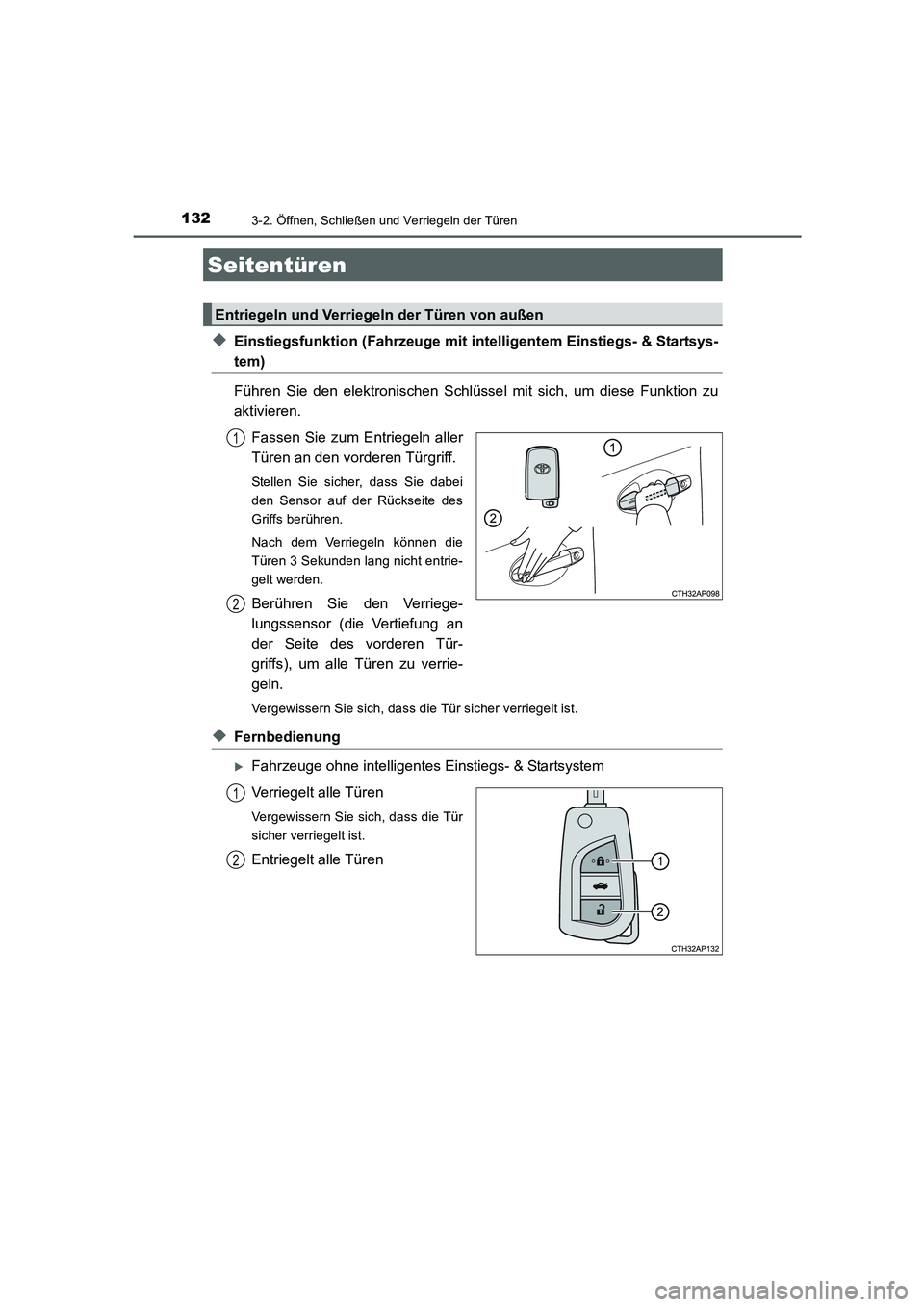

132
UK_AURIS_Touring_Sport_EM (OM12J33M)
3-2. Öffnen, Schließen und Verriegeln der Türen
◆Einstiegsfunktion (Fahrzeuge mit intelligentem Einstiegs- & Startsys-
tem)
Führen Sie den elektronischen Schlüssel mit sich, um diese Funktion zu
aktivieren.
Fassen Sie zum Entriegeln aller
Türen an den vorderen Türgriff.
Stellen Sie sicher, dass Sie dabei
den Sensor auf der Rückseite des
Griffs berühren.
Nach dem Verriegeln können die
Türen 3 Sekunden lang nicht entrie-
gelt werden.
Berühren Sie den Verriege-
lungssensor (die Vertiefung an
der Seite des vorderen Tür-
griffs), um alle Türen zu verrie-
geln.
Vergewissern Sie sich, dass die Tür sicher verriegelt ist.
◆Fernbedienung
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Verriegelt alle Türen
Vergewissern Sie sich, dass die Tür
sicher verriegelt ist.
Entriegelt alle Türen
Seitentüren
Entriegeln und Verriegeln der Türen von außen
1
2
1
2
AURIS Touring Sports_OM_EM_OM12J33M.book 132 ページ ２０１５年３月３日　火曜日　午後１２時５分

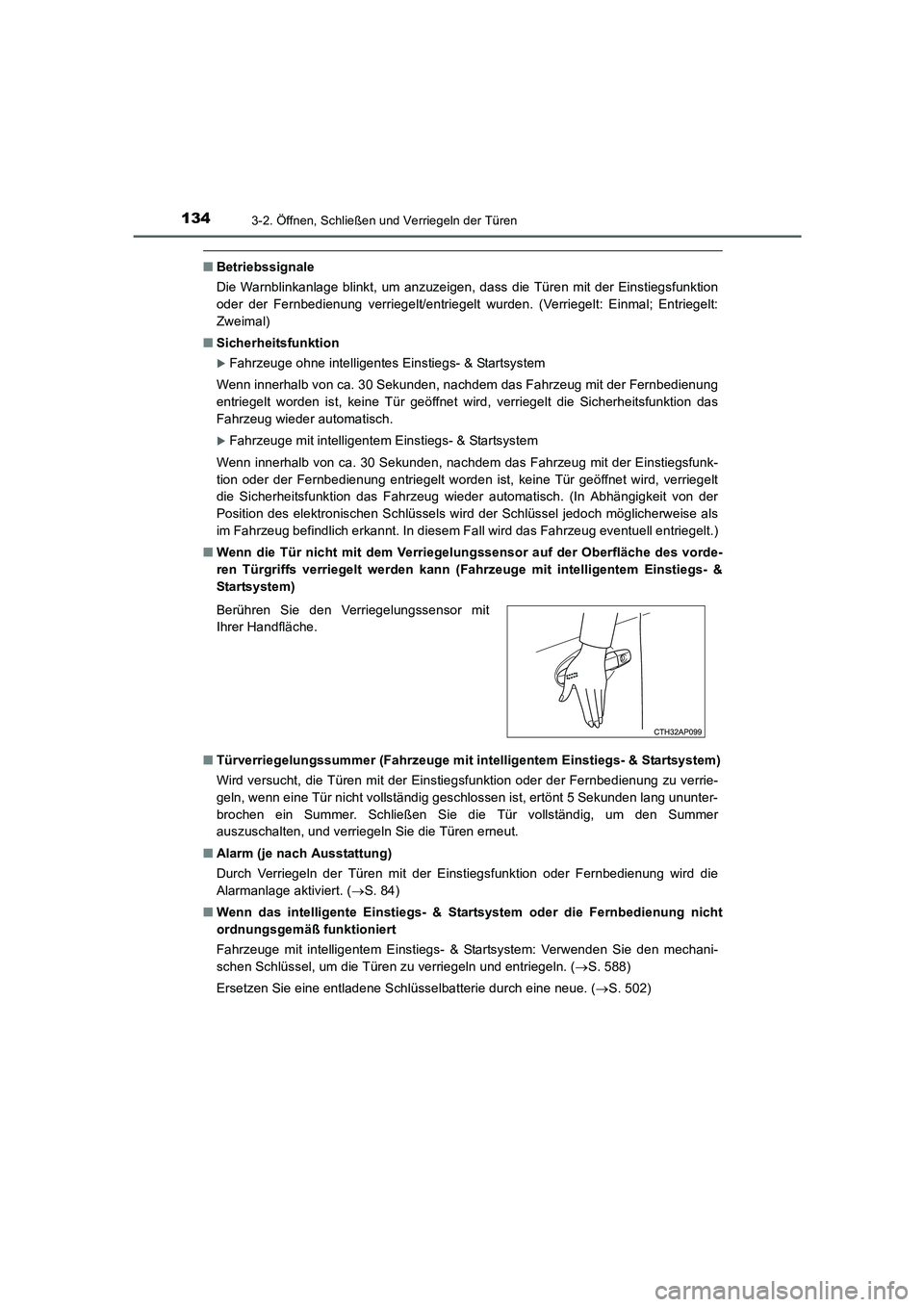

1343-2. Öffnen, Schließen und Verriegeln der Türen
UK_AURIS_Touring_Sport_EM (OM12J33M)
■Betriebssignale
Die Warnblinkanlage blinkt, um anzuzeigen, dass die Türen mit der Einstiegsfunktion
oder der Fernbedienung verriegelt/entriegelt wurden. (Verriegelt: Einmal; Entriegelt:
Zweimal)
■Sicherheitsfunktion
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Wenn innerhalb von ca. 30 Sekunden, nachdem das Fahrzeug mit der Fernbedienung
entriegelt worden ist, keine Tür geöffnet wird, verriegelt die Sicherheitsfunktion das
Fahrzeug wieder automatisch.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Wenn innerhalb von ca. 30 Sekunden, nachdem das Fahrzeug mit der Einstiegsfunk-
tion oder der Fernbedienung entriegelt worden ist, keine Tür geöffnet wird, verriegelt
die Sicherheitsfunktion das Fahrzeug wieder automatisch. (In Abhängigkeit von der
Position des elektronischen Schlüssels wird der Schlüssel jedoch möglicherweise als
im Fahrzeug befindlich erkannt. In diesem Fall wird das Fahrzeug eventuell entriegelt.)
■Wenn die Tür nicht mit dem Verriegelungssensor auf der Oberfläche des vorde-
ren Türgriffs verriegelt werden kann (Fahrzeuge mit intelligentem Einstiegs- &
Startsystem)
■Türverriegelungssummer (Fahrzeuge mit intelligentem Einstiegs- & Startsystem)
Wird versucht, die Türen mit der Einstiegsfunktion oder der Fernbedienung zu verrie-
geln, wenn eine Tür nicht vollständig geschlossen ist, ertönt 5 Sekunden lang ununter-
brochen ein Summer. Schließen Sie die Tür vollständig, um den Summer
auszuschalten, und verriegeln Sie die Türen erneut.
■Alarm (je nach Ausstattung)
Durch Verriegeln der Türen mit der Einstiegsfunktion oder Fernbedienung wird die
Alarmanlage aktiviert. (→S. 84)
■Wenn das intelligente Einstiegs- & Startsystem oder die Fernbedienung nicht
ordnungsgemäß funktioniert
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Verwenden Sie den mechani-
schen Schlüssel, um die Türen zu verriegeln und entriegeln. (→S. 588)
Ersetzen Sie eine entladene Schlüsselbatterie durch eine neue. (→S. 502) Berühren Sie den Verriegelungssensor mit
Ihrer Handfläche.
AURIS Touring Sports_OM_EM_OM12J33M.book 134 ページ ２０１５年３月３日　火曜日　午後１２時５分

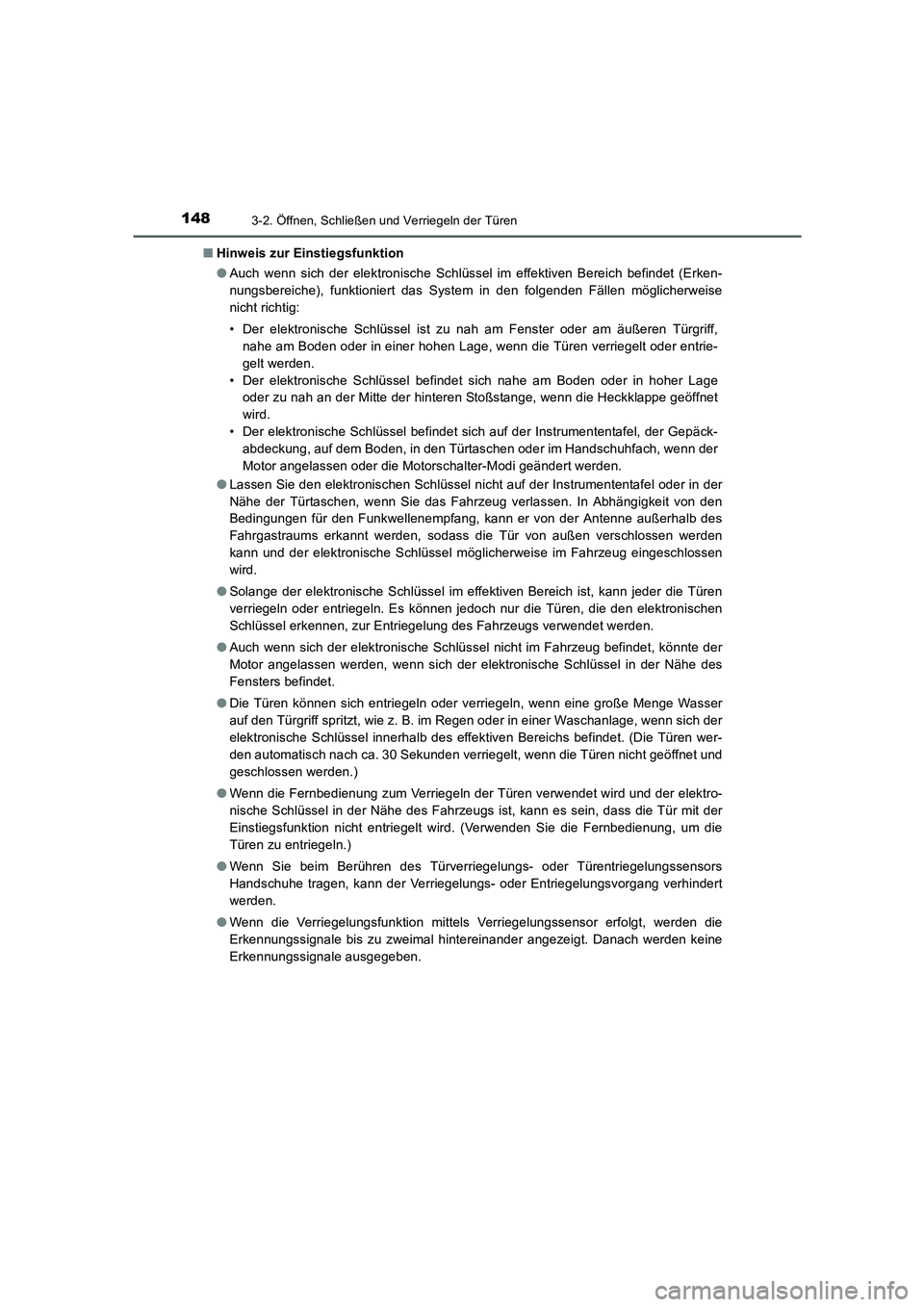

1483-2. Öffnen, Schließen und Verriegeln der Türen
UK_AURIS_Touring_Sport_EM (OM12J33M)■Hinweis zur Einstiegsfunktion
●Auch wenn sich der elektronische Schlüssel im effektiven Bereich befindet (Erken-
nungsbereiche), funktioniert das System in den folgenden Fällen möglicherweise
nicht richtig:
• Der elektronische Schlüssel ist zu nah am Fenster oder am äußeren Türgriff,
nahe am Boden oder in einer hohen Lage, wenn die Türen verriegelt oder entrie-
gelt werden.
• Der elektronische Schlüssel befindet sich nahe am Boden oder in hoher Lage
oder zu nah an der Mitte der hinteren Stoßstange, wenn die Heckklappe geöffnet
wird.
• Der elektronische Schlüssel befindet sich auf der Instrumententafel, der Gepäck-
abdeckung, auf dem Boden, in den Türtaschen oder im Handschuhfach, wenn der
Motor angelassen oder die Motorschalter-Modi geändert werden.
●Lassen Sie den elektronischen Schlüssel nicht auf der Instrumententafel oder in der
Nähe der Türtaschen, wenn Sie das Fahrzeug verlassen. In Abhängigkeit von den
Bedingungen für den Funkwellenempfang, kann er von der Antenne außerhalb des
Fahrgastraums erkannt werden, sodass die Tür von außen verschlossen werden
kann und der elektronische Schlüssel möglicherweise im Fahrzeug eingeschlossen
wird.
●Solange der elektronische Schlüssel im effektiven Bereich ist, kann jeder die Türen
verriegeln oder entriegeln. Es können jedoch nur die Türen, die den elektronischen
Schlüssel erkennen, zur Entriegelung des Fahrzeugs verwendet werden.
●Auch wenn sich der elektronische Schlüssel nicht im Fahrzeug befindet, könnte der
Motor angelassen werden, wenn sich der elektronische Schlüssel in der Nähe des
Fensters befindet.
●Die Türen können sich entriegeln oder verriegeln, wenn eine große Menge Wasser
auf den Türgriff spritzt, wie z. B. im Regen oder in einer Waschanlage, wenn sich der
elektronische Schlüssel innerhalb des effektiven Bereichs befindet. (Die Türen wer-
den automatisch nach ca. 30 Sekunden verriegelt, wenn die Türen nicht geöffnet und
geschlossen werden.)
●Wenn die Fernbedienung zum Verriegeln der Türen verwendet wird und der elektro-
nische Schlüssel in der Nähe des Fahrzeugs ist, kann es sein, dass die Tür mit der
Einstiegsfunktion nicht entriegelt wird. (Verwenden Sie die Fernbedienung, um die
Türen zu entriegeln.)
●Wenn Sie beim Berühren des Türverriegelungs- oder Türentriegelungssensors
Handschuhe tragen, kann der Verriegelungs- oder Entriegelungsvorgang verhindert
werden.
●Wenn die Verriegelungsfunktion mittels Verriegelungssensor erfolgt, werden die
Erkennungssignale bis zu zweimal hintereinander angezeigt. Danach werden keine
Erkennungssignale ausgegeben.
AURIS Touring Sports_OM_EM_OM12J33M.book 148 ページ ２０１５年３月３日　火曜日　午後１２時５分

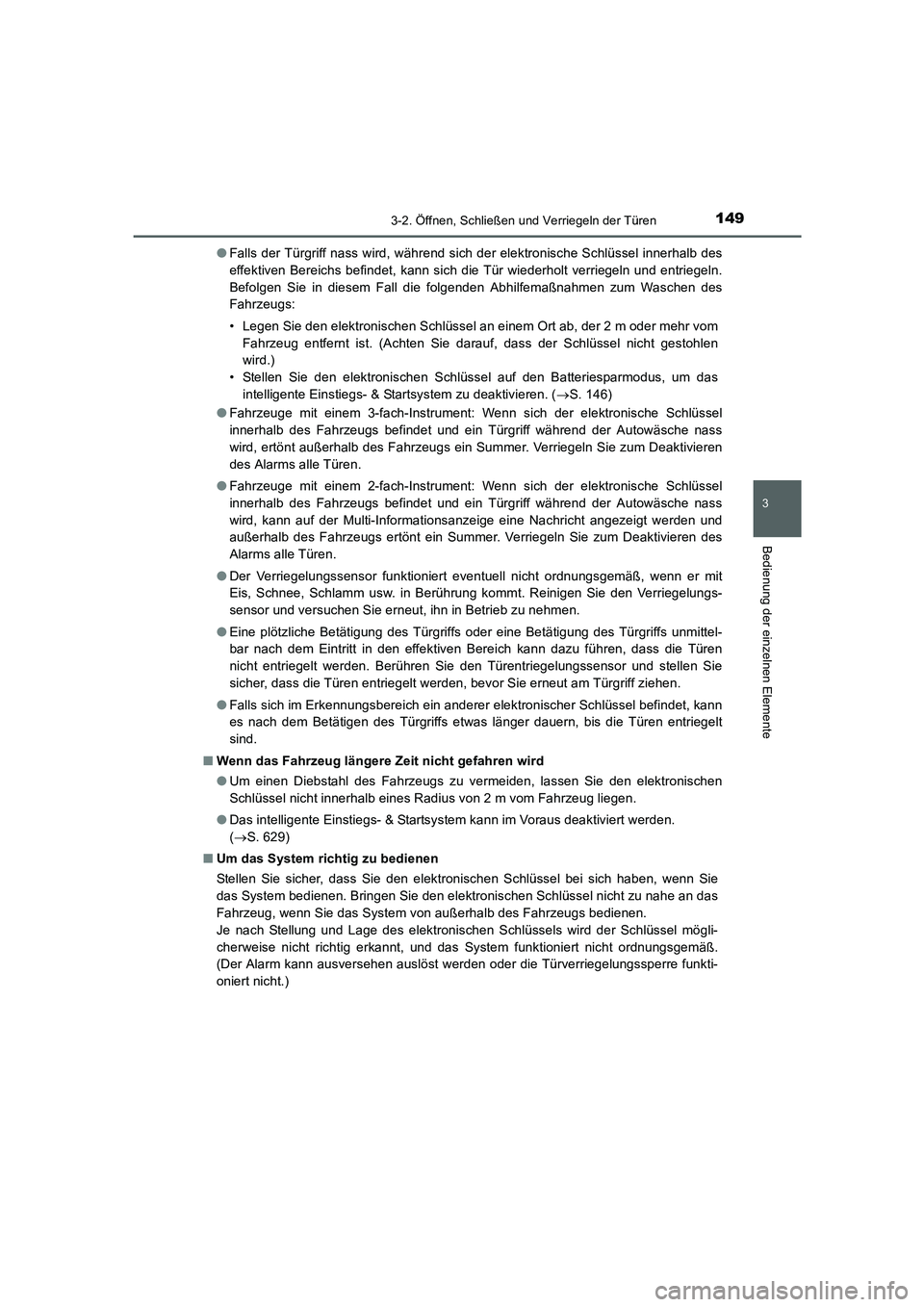

1493-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
UK_AURIS_Touring_Sport_EM (OM12J33M)●Falls der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb des
effektiven Bereichs befindet, kann sich die Tür wiederholt verriegeln und entriegeln.
Befolgen Sie in diesem Fall die folgenden Abhilfemaßnahmen zum Waschen des
Fahrzeugs:
• Legen Sie den elektronischen Schlüssel an einem Ort ab, der 2 m oder mehr vom
Fahrzeug entfernt ist. (Achten Sie darauf, dass der Schlüssel nicht gestohlen
wird.)
• Stellen Sie den elektronischen Schlüssel auf den Batteriesparmodus, um das
intelligente Einstiegs- & Startsystem zu deaktivieren. (→S. 146)
●Fahrzeuge mit einem 3-fach-Instrument: Wenn sich der elektronische Schlüssel
innerhalb des Fahrzeugs befindet und ein Türgriff während der Autowäsche nass
wird, ertönt außerhalb des Fahrzeugs ein Summer. Verriegeln Sie zum Deaktivieren
des Alarms alle Türen.
●Fahrzeuge mit einem 2-fach-Instrument: Wenn sich der elektronische Schlüssel
innerhalb des Fahrzeugs befindet und ein Türgriff während der Autowäsche nass
wird, kann auf der Multi-Informationsanzeige eine Nachricht angezeigt werden und
außerhalb des Fahrzeugs ertönt ein Summer. Verriegeln Sie zum Deaktivieren des
Alarms alle Türen.
●Der Verriegelungssensor funktioniert eventuell nicht ordnungsgemäß, wenn er mit
Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriegelungs-
sensor und versuchen Sie erneut, ihn in Betrieb zu nehmen.
●Eine plötzliche Betätigung des Türgriffs oder eine Betätigung des Türgriffs unmittel-
bar nach dem Eintritt in den effektiven Bereich kann dazu führen, dass die Türen
nicht entriegelt werden. Berühren Sie den Türentriegelungssensor und stellen Sie
sicher, dass die Türen entriegelt werden, bevor Sie erneut am Türgriff ziehen.
●Falls sich im Erkennungsbereich ein anderer elektronischer Schlüssel befindet, kann
es nach dem Betätigen des Türgriffs etwas länger dauern, bis die Türen entriegelt
sind.
■Wenn das Fahrzeug längere Zeit nicht gefahren wird
●Um einen Diebstahl des Fahrzeugs zu vermeiden, lassen Sie den elektronischen
Schlüssel nicht innerhalb eines Radius von 2 m vom Fahrzeug liegen.
●Das intelligente Einstiegs- & Startsystem kann im Voraus deaktiviert werden.
(→S. 629)
■Um das System richtig zu bedienen
Stellen Sie sicher, dass Sie den elektronischen Schlüssel bei sich haben, wenn Sie
das System bedienen. Bringen Sie den elektronischen Schlüssel nicht zu nahe an das
Fahrzeug, wenn Sie das System von außerhalb des Fahrzeugs bedienen.
Je nach Stellung und Lage des elektronischen Schlüssels wird der Schlüssel mögli-
cherweise nicht richtig erkannt, und das System funktioniert nicht ordnungsgemäß.
(Der Alarm kann ausversehen auslöst werden oder die Türverriegelungssperre funkti-
oniert nicht.)
AURIS Touring Sports_OM_EM_OM12J33M.book 149 ページ ２０１５年３月３日　火曜日　午後１２時５分

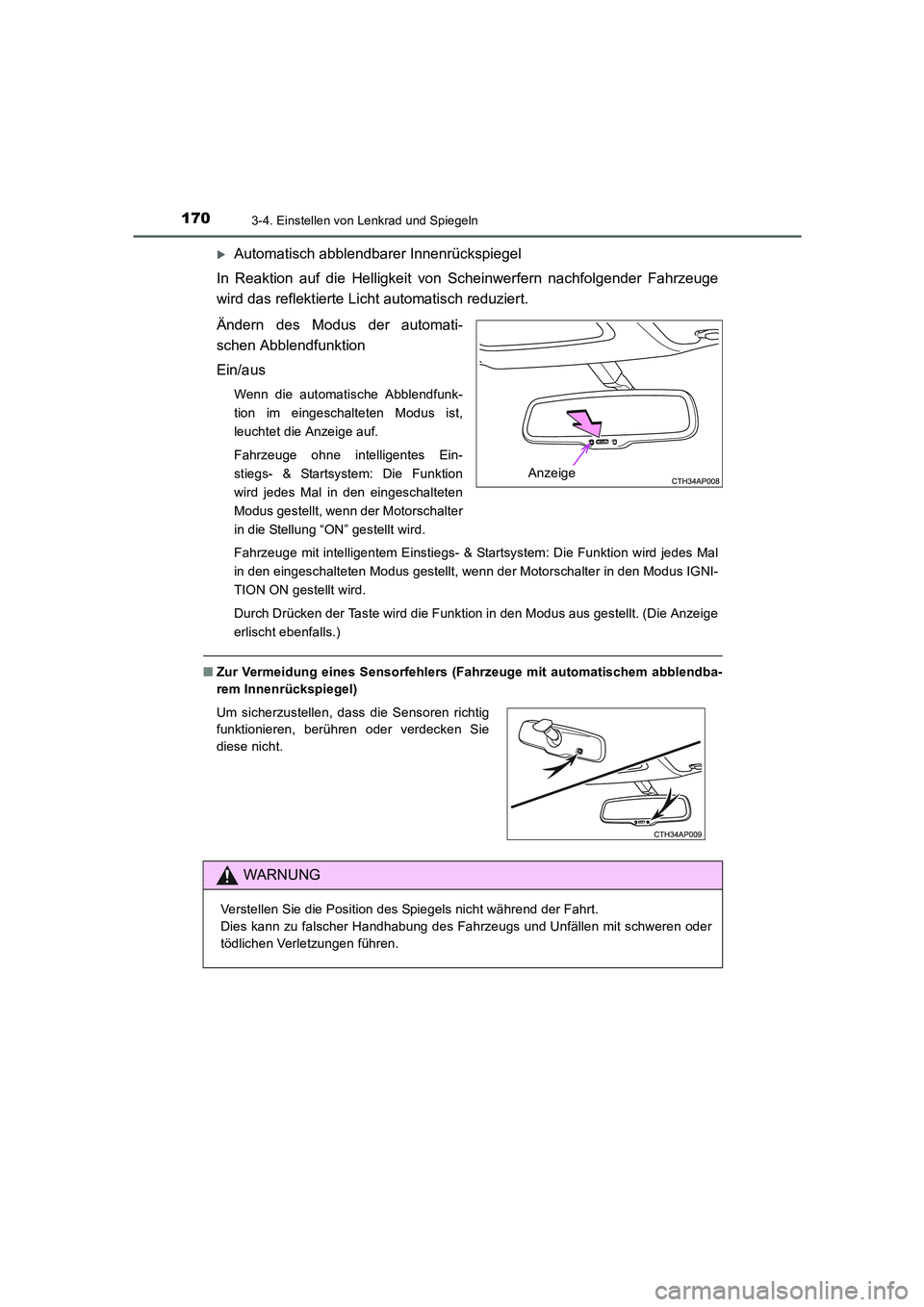

1703-4. Einstellen von Lenkrad und Spiegeln
UK_AURIS_Touring_Sport_EM (OM12J33M)
XAutomatisch abblendbarer Innenrückspiegel
In Reaktion auf die Helligkeit von Scheinwerfern nachfolgender Fahrzeuge
wird das reflektierte Licht automatisch reduziert.
Ändern des Modus der automati-
schen Abblendfunktion
Ein/aus
Wenn die automatische Abblendfunk-
tion im eingeschalteten Modus ist,
leuchtet die Anzeige auf.
Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem: Die Funktion
wird jedes Mal in den eingeschalteten
Modus gestellt, wenn der Motorschalter
in die Stellung “ON” gestellt wird.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Die Funktion wird jedes Mal
in den eingeschalteten Modus gestellt, wenn der Motorschalter in den Modus IGNI-
TION ON gestellt wird.
Durch Drücken der Taste wird die Funktion in den Modus aus gestellt. (Die Anzeige
erlischt ebenfalls.)
■Zur Vermeidung eines Sensorfehlers (Fahrzeuge mit automatischem abblendba-
rem Innenrückspiegel)
Anzeige
Um sicherzustellen, dass die Sensoren richtig
funktionieren, berühren oder verdecken Sie
diese nicht.
WARNUNG
Verstellen Sie die Position des Spiegels nicht während der Fahrt.
Dies kann zu falscher Handhabung des Fahrzeugs und Unfällen mit schweren oder
tödlichen Verletzungen führen.
AURIS Touring Sports_OM_EM_OM12J33M.book 170 ページ ２０１５年３月３日　火曜日　午後１２時５分

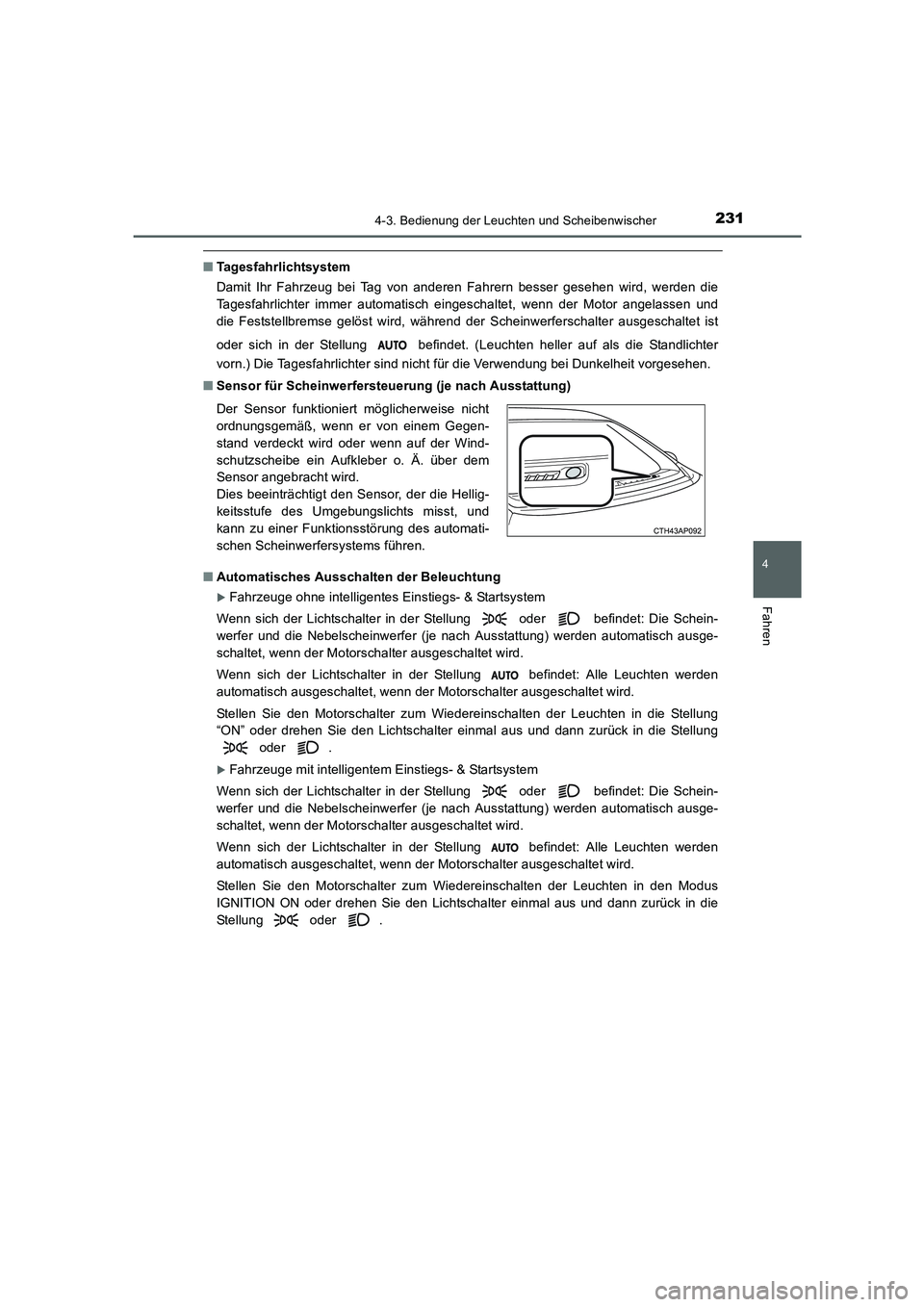

2314-3. Bedienung der Leuchten und Scheibenwischer
4
Fahren
UK_AURIS_Touring_Sport_EM (OM12J33M)
■Tagesfahrlichtsystem
Damit Ihr Fahrzeug bei Tag von anderen Fahrern besser gesehen wird, werden die
Tagesfahrlichter immer automatisch eingeschaltet, wenn der Motor angelassen und
die Feststellbremse gelöst wird, während der Scheinwerferschalter ausgeschaltet ist
oder sich in der Stellung befindet. (Leuchten heller auf als die Standlichter
vorn.) Die Tagesfahrlichter sind nicht für die Verwendung bei Dunkelheit vorgesehen.
■Sensor für Scheinwerfersteuerung (je nach Ausstattung)
■Automatisches Ausschalten der Beleuchtung
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Wenn sich der Lichtschalter in der Stellung oder befindet: Die Schein-
werfer und die Nebelscheinwerfer (je nach Ausstattung) werden automatisch ausge-
schaltet, wenn der Motorschalter ausgeschaltet wird.
Wenn sich der Lichtschalter in der Stellung befindet: Alle Leuchten werden
automatisch ausgeschaltet, wenn der Motorschalter ausgeschaltet wird.
Stellen Sie den Motorschalter zum Wiedereinschalten der Leuchten in die Stellung
“ON” oder drehen Sie den Lichtschalter einmal aus und dann zurück in die Stellung
oder .
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Wenn sich der Lichtschalter in der Stellung oder befindet: Die Schein-
werfer und die Nebelscheinwerfer (je nach Ausstattung) werden automatisch ausge-
schaltet, wenn der Motorschalter ausgeschaltet wird.
Wenn sich der Lichtschalter in der Stellung befindet: Alle Leuchten werden
automatisch ausgeschaltet, wenn der Motorschalter ausgeschaltet wird.
Stellen Sie den Motorschalter zum Wiedereinschalten der Leuchten in den Modus
IGNITION ON oder drehen Sie den Lichtschalter einmal aus und dann zurück in die
Stellung oder . Der Sensor funktioniert möglicherweise nicht
ordnungsgemäß, wenn er von einem Gegen-
stand verdeckt wird oder wenn auf der Wind-
schutzscheibe ein Aufkleber o. Ä. über dem
Sensor angebracht wird.
Dies beeinträchtigt den Sensor, der die Hellig-
keitsstufe des Umgebungslichts misst, und
kann zu einer Funktionsstörung des automati-
schen Scheinwerfersystems führen.
AURIS Touring Sports_OM_EM_OM12J33M.book 231 ページ ２０１５年３月３日　火曜日　午後１２時５分
