Istuimet, turvajärjestelmät63Lasten ISOFIX-
turvajärjestelmät
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin. Erityiset lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty taulukkoon merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty
selkänojaan kiinnitetyllä kilvellä.
Säädä pääntuki käyttöasentoon en‐
nen lasten turvaistuimen kiinnittä‐
mistä 3 36.
Käytettäessä ISOFIX-kiinnikkeillä va‐
rustettua lasten turvajärjestelmää toi‐ sessa istuinrivissä, suosittelemme
säätämään vastaavan ulomman istui‐
men kolmanteen pykälään takimmai‐
sesta asennosta, tämä koskee perus‐
istuimia. Lounge-istuimen tulee olla
normaalissa asennossa, jos kuuluu
varustukseen 3 44.
Top-Tether-
kiinnityssilmukat
Top-tether-kiinnityssilmukat on mer‐
kitty symbolilla : lasten turvaistuinta
varten.Maakohtaisista varusteista riippuen
autossa voi olla kaksi tai kolme kiin‐ nityssilmukkaa.
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-Tether -hihna Top-Tether -kiinni‐
tyssilmukoihin. Sen vyön tulee tällöin
kulkea pääntuen johdetankojen vä‐
listä.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty tau‐
lukkoon merkinnällä IUF.

64SäilytysSäilytysSäilytystilat................................... 64
Tavaratila ..................................... 78
Kattotelinejärjestelmä ..................93
Lastaustietoa ............................... 94Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Kojelaudan säilytystilat
Kojelaudassa infonäytön edessä on
säilytystila. Paina kannen avaami‐
seksi.
Käsinelokero
Etumatkustajan puolella on kaksi kä‐
sinelokeroa.
Avaa ylempi käsinelokero painamalla
painiketta avoimen säilytystilan va‐
semmalla puolella.
Avaa alempi käsinelokero vetämällä kahvasta.
Käsinelokerossa on sovitin pyörien
lukkomuttereita varten.

Säilytys65
Kummankin käsinelokeron on oltava
kiinni ajon aikana.
Mukinpitimet Etummaiset mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa etuistuimien välissä.
Siirrettävä mukinpidin
FlexConsole-kyynärnojassa
Mukinpidintä voidaan siirtää Flex‐
Console-kyynärnojan ohjainkiskoissa
tai se voidaan irrottaa kokonaan.
Paina kahvaa mukinpitimen edessä
sen liikuttamiseksi.
Kyynärnoja 3 43.
Irrota mukinpidin
Vedä mukinpitimen edessä olevasta
kahvasta ja irrota se konsolista pys‐
tysuunnassa.
Asennus päinvastaisessa järjestyk‐
sessä.
Huomautus
Asenna mukiteline kuvassa esitet‐
tyyn suuntaan. Muussa tapauk‐
sessa mukiteline ei ehkä lukitu oi‐
kein.

66Säilytys
Takaosan mukinpidin
Kolmannen istuinrivin istuimien vä‐
lissä on lisää mukinpitimiä.
Pulloteline
Etu- ja takaovien ovitaskuissa voi‐
daan säilyttää pulloja.
Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero.
Ovipaneelin säilytyslokero Etuoven paneelissa on pieniä taskuja esim. matkapuhelimille.
Kattokonsoli
Paina painiketta säilytyslokeron
avaamiseksi.
Laatikkoon saa laittaa enintään
0,2 kg painosta tavaraa.

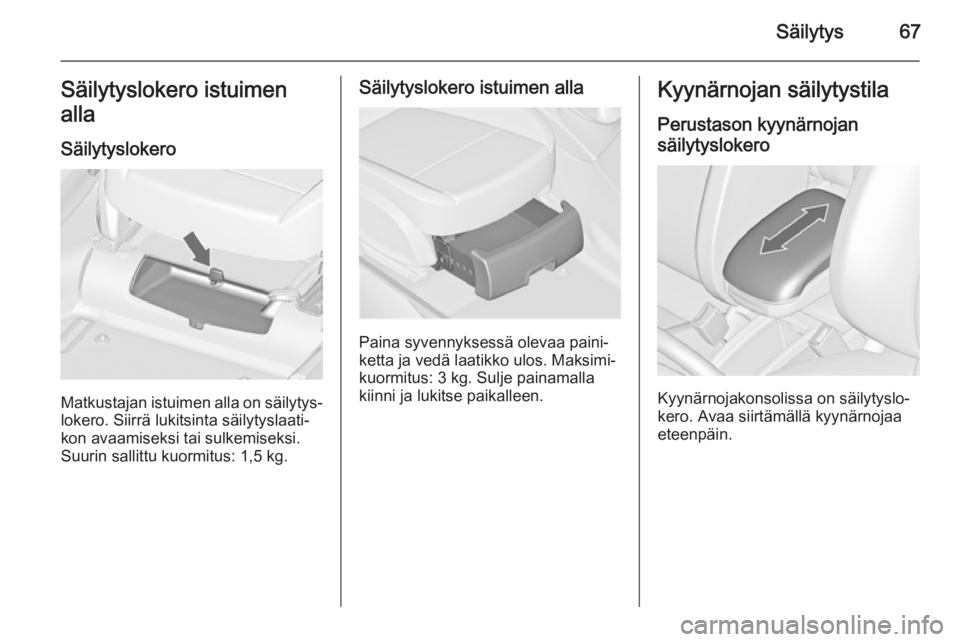

Säilytys67Säilytyslokero istuimen
alla
Säilytyslokero
Matkustajan istuimen alla on säilytys‐lokero. Siirrä lukitsinta säilytyslaati‐
kon avaamiseksi tai sulkemiseksi.
Suurin sallittu kuormitus: 1,5 kg.
Säilytyslokero istuimen alla
Paina syvennyksessä olevaa paini‐
ketta ja vedä laatikko ulos. Maksimi‐
kuormitus: 3 kg. Sulje painamalla
kiinni ja lukitse paikalleen.
Kyynärnojan säilytystila
Perustason kyynärnojan
säilytyslokero
Kyynärnojakonsolissa on säilytyslo‐
kero. Avaa siirtämällä kyynärnojaa
eteenpäin.

68Säilytys
FlexConsole-kyynärnojansäilytyslokerot
Paina painiketta kyynärnojan säily‐
tyslokeron avaamiseksi.
Kyynärnojan takana on toinen säily‐
tyslokero. Siirrä kantta sen avaami‐ seksi.
Keskikonsolin säilytystila
Keskikonsoli
Säilytyslokerossa voidaan säilyttää
pieniä esineitä.
Siirrä kantta taaksepäin sen avaami‐ seksi.
Takakonsoli
FlexConsole-konsolin takaosassa on
säilytyslokero. Avaa se vetämällä
ulos.
Huomio
Älä käytä tuhkaa tai muita kuumia
esineitä varten.

Säilytys69Takakuljetusjärjestelmä
Takakuljetusjärjestelmä neljälle
polkupyörälle
Takakuljetusjärjestelmä (Flex-Fix-jär‐
jestelmä) mahdollistaa kahden polku‐ pyörän kiinnittämisen auton lattiaan
asennettuun ulos vedettävään teli‐
neeseen. Vielä kaksi polkupyörää
voidaan kiinnittää sovittimeen. Mui‐
den esineiden kuljettaminen ei ole
sallittua.
Takakuljetusjärjestelmän maksimi‐
kuormitus on 80 kg sovittimen ollessa kiinnitettynä ja 60 kg ilman kiinnitettyä
sovitinta. Polkupyöräkohtainen mak‐
simikuormitus ulos vedettävällä teli‐
neellä on 30 kg. Tämä mahdollistaa
sähkökäyttöisten polkupyörien kiin‐
nittämisen ulos vedettävään telinee‐
seen. Polkupyöräkohtainen maksimi‐
kuormitus sovittimessa on 20 kg.
Polkupyörän akseliväli ei saa ylittää
1,15 metriä. Muuten polkupyörää ei
voi kiinnittää turvallisesti.
Kun takakuljetusjärjestelmää ei käy‐
tetä, se täytyy työntää takaisin auton
lattian sisään.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksen aikana.Huomio
Jos takakuljetusjärjestelmä on
laajennettuna ja auto on täysin
kuormattu, korin maavara on pie‐ nempi.
Aja varovasti aina kun tiessä on
voimakas kallistus tai ajaessasi
rampin, töyssyn jne. yli.
Huomio
Kysy neuvoja polkupyörämyyjäl‐
täsi, ennen kuin kiinnität hiilikuitu‐
runkoisia polkupyöriä. Polkupyö‐
rät voivat vahingoittua.
Esille otto
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.

70Säilytys
Vedä vapautusvipua ylöspäin. Taka‐
kuljetusjärjestelmä vapautuu lukituk‐
sesta ja siirtyy nopeasti ulos takapus‐ kurista.
Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä uu‐ delleen vapautusvivusta.
9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Rekisterikilven pitimen kääntäminen
ylös
Nosta rekisterikilven pidintä ja
käännä se taaksepäin.
Takavalojen kääntäminen ulos
Käännä molemmat takavalot ulos.
