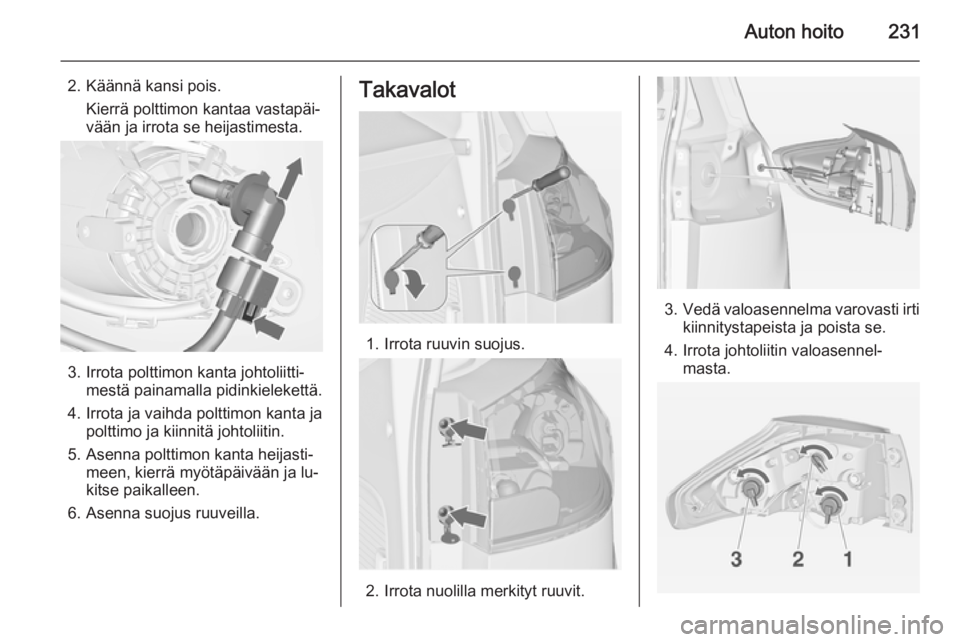

Auton hoito231
2. Käännä kansi pois.Kierrä polttimon kantaa vastapäi‐
vään ja irrota se heijastimesta.
3. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
4. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
5. Asenna polttimon kanta heijasti‐ meen, kierrä myötäpäivään ja lu‐
kitse paikalleen.
6. Asenna suojus ruuveilla.
Takavalot
1. Irrota ruuvin suojus.
2. Irrota nuolilla merkityt ruuvit.
3. Vedä valoasennelma varovasti irti
kiinnitystapeista ja poista se.
4. Irrota johtoliitin valoasennel‐ masta.

232Auton hoito
5. Irrota ja vaihda polttimo kiertä‐mällä polttimon kantaa.
Suuntavilkku ( 1)
Takavalot ( 2)
Jarruvalo ( 3)
Takavalot LED-takavaloilla ja
jarruvaloilla
Vain suuntavilkku ( 1) voidaan
vaihtaa.
Irrota ja vaihda polttimo kiertä‐
mällä polttimon kantaa.
6. Kytke johtoliitin valoasennel‐ maan.
7. Kohdista valoasennelma pidin‐tappeihin ja kiinnitä se ruuveilla.
8. Kiinnitä ruuvin suojus.
Takaluukun peruutusvalot (4)
1. Avaa takaluukku ja irrota suojus.
2. Käännä polttimon pidintä vasta‐ päivään ja irrota se heijastimesta.
3. Irrota polttimo kannasta vetä‐ mällä.

Auton hoito233
4. Vaihda polttimo, aseta uusi polt‐timo kantaan.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Asenna suojus.
Takasumuvalo
Polttimoihin pääsee käsiksi auton alta
käsin.
1. Kierrä polttimon kantaa vastapäi‐ vään ja irrota se heijastimesta.
2. Irrota polttimo kannasta kiertä‐mällä vastapäivään.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
4. Asenna polttimon kanta heijasti‐ meen, kierrä myötäpäivään ja lu‐
kitse paikalleen.
Polttimoiden tarkastus Kytke sytytysvirta, käytä kaikkia va‐
loja ja tarkista ne.
Kylkisuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.

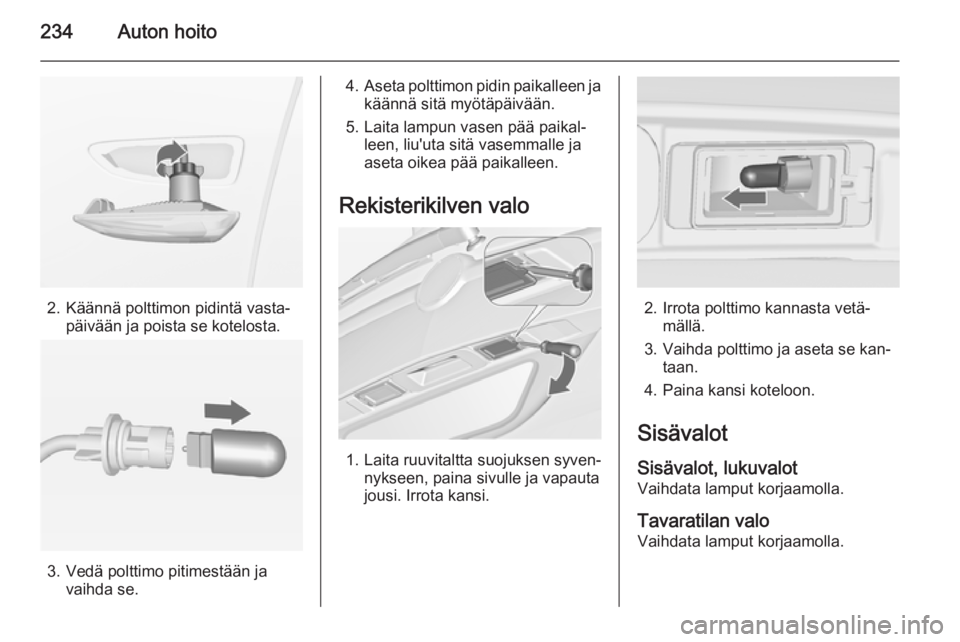

234Auton hoito
2. Käännä polttimon pidintä vasta‐päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi. Irrota kansi.
2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo ja aseta se kan‐ taan.
4. Paina kansi koteloon.
Sisävalot Sisävalot, lukuvalot
Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.

Auton hoito235Kojelaudan valaistusVaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana
tai oikealla ajettavissa autoissa kä‐
sinelokeron takana,
■ tavaratilan vasemmalla puolella suojuksen takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Autossa on erilaisia sulakkeita.

236Auton hoito
Sulakkeen tyypistä riippuen palaneensulakkeen voi tunnistaa sen sula‐neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedä
sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.

Auton hoito237
NroVirtapiiri1Moottorin ohjausyksikkö2Lambdatunnistin3Polttoaineenruiskutus, sytytys‐
järjestelmä4Polttoaineenruiskutus, sytytys‐
järjestelmä5–6Peilien lämmitys, murtohälytin‐
järjestelmä7Tuulettimen ohjaus, moottori‐
nohjausyksikkö, vaihteiston
ohjausyksikkö8Lambdatunnistin, moottorin
jäähdytys9Takaikkunan anturi10Akkuanturi11Takaluukun vapautus12Kääntyvät ajovalot, valoauto‐
matiikka13ABS14Takalasin pyyhinNroVirtapiiri15Moottorin ohjausyksikkö16Käynnistin17Vaihteiston ohjausyksikkö18Takalasin lämmitin19Sähkötoimisten etusivuikku‐
noiden ikkunannostimet20Sähkötoimisten takasivuikku‐
noiden ikkunannostimet21Takasähkökeskus22Vasen kaukovalo (halogeeni)23Ajovalojen pesulaite24Oikea lähivalo (Xenon)25Vasen lähivalo (Xenon)26Etusumuvalot27Dieselpolttoaineen lämmitin28Stop-start-järjestelmä29Sähkötoiminen seisontajarru30ABS31Mukautuva vakionopeussäädin32Turvatyyny

238Auton hoito
NroVirtapiiri33Kääntyvät ajovalot, valoauto‐
matiikka34Pakokaasujen kierrätys35Ulkotaustapeili, sadetunnistin36Lämmitys ja tuuletus37Hiilisäiliön tuuletussolenoidi38Alipainepumppu39Keskusohjausyksikkö40Tuulilasin pesin, takalasin pesin41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44Tuulilasinpyyhkimet45Jäähdytyspuhallin46–47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeudensäätö,
kääntyvät ajovalotNroVirtapiiri51Ilmaläppä52Dieselmoottorin lisälämmitin53Vaihteiston ohjausyksikkö,
moottorin ohjausyksikkö54Alipainepumppu, mittaristo,
lämmitys, tuuletus, ilmastointi‐
järjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.
