2015 OPEL MOVANO_B Ohjekirja (in Finnish)

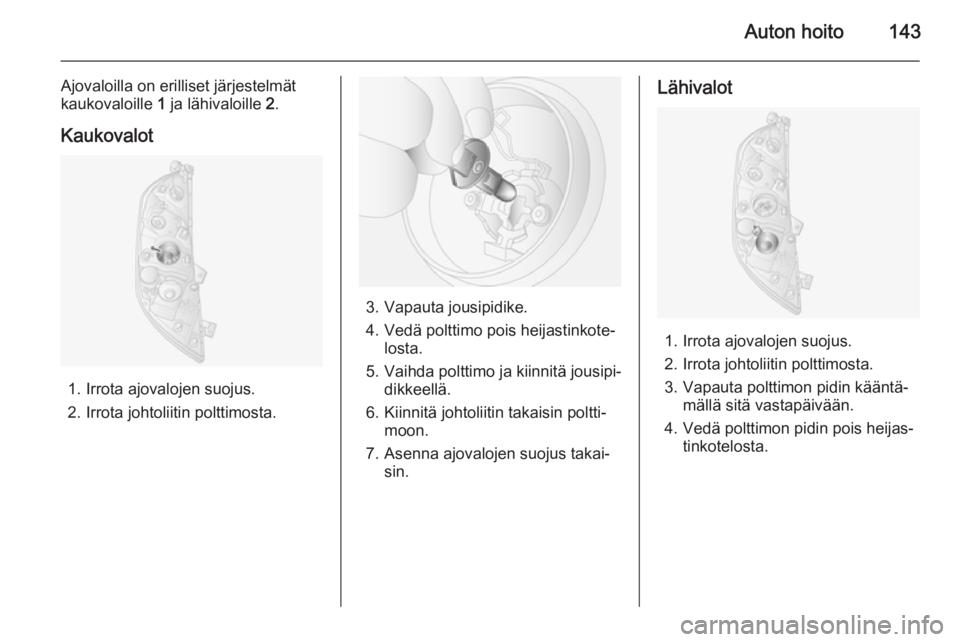

Auton hoito143
Ajovaloilla on erilliset järjestelmät
kaukovaloille 1 ja lähivaloille 2.
Kaukovalot
1. Irrota ajovalojen suojus.
2. Irrota johtoliitin polttimosta.
3. Vapauta jousipidike.
4. Vedä polttimo pois heijastinkote‐ losta.
5. Vaihda polttimo ja kiinnitä jousipi‐ dikkeellä.
6. Kiinnitä johtoliitin takaisin poltti‐ moon.
7. Asenna ajovalojen suojus takai‐ sin.
Lähivalot
1. Irrota ajovalojen suojus.
2. Irrota johtoliitin polttimosta.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.

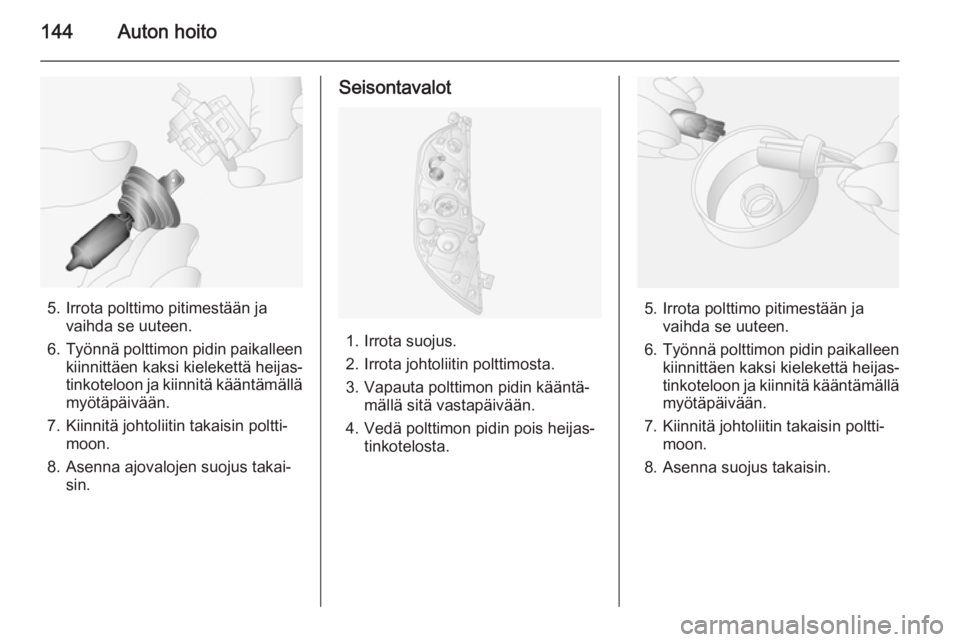

144Auton hoito
5. Irrota polttimo pitimestään javaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin takaisin poltti‐ moon.
8. Asenna ajovalojen suojus takai‐ sin.
Seisontavalot
1. Irrota suojus.
2. Irrota johtoliitin polttimosta.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota polttimo pitimestään ja vaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin takaisin poltti‐ moon.
8. Asenna suojus takaisin.

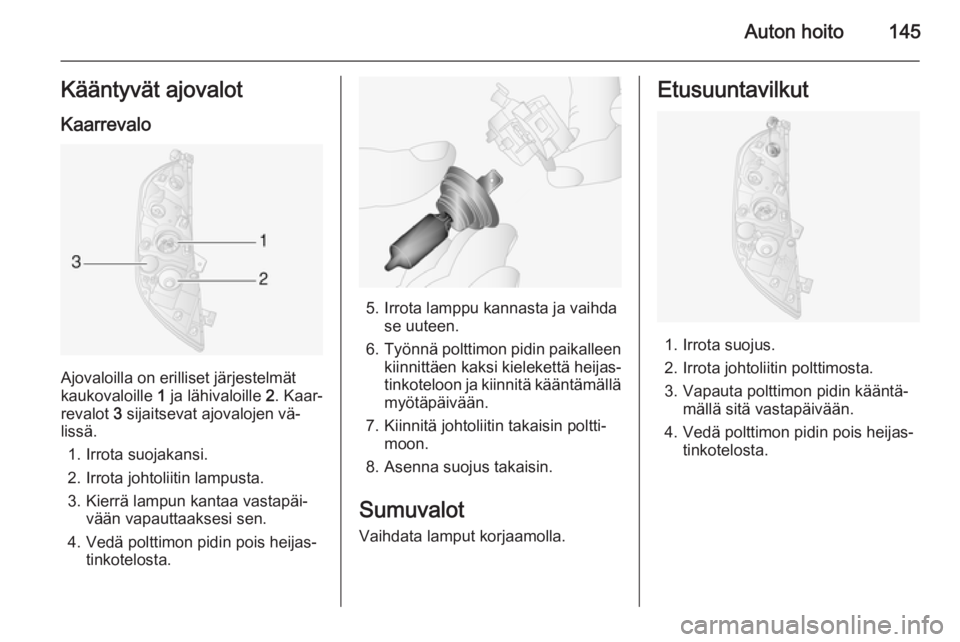

Auton hoito145Kääntyvät ajovalotKaarrevalo
Ajovaloilla on erilliset järjestelmät
kaukovaloille 1 ja lähivaloille 2. Kaar‐
revalot 3 sijaitsevat ajovalojen vä‐
lissä.
1. Irrota suojakansi.
2. Irrota johtoliitin lampusta.
3. Kierrä lampun kantaa vastapäi‐ vään vapauttaaksesi sen.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota lamppu kannasta ja vaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin takaisin poltti‐ moon.
8. Asenna suojus takaisin.
Sumuvalot
Vaihdata lamput korjaamolla.
Etusuuntavilkut
1. Irrota suojus.
2. Irrota johtoliitin polttimosta.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.

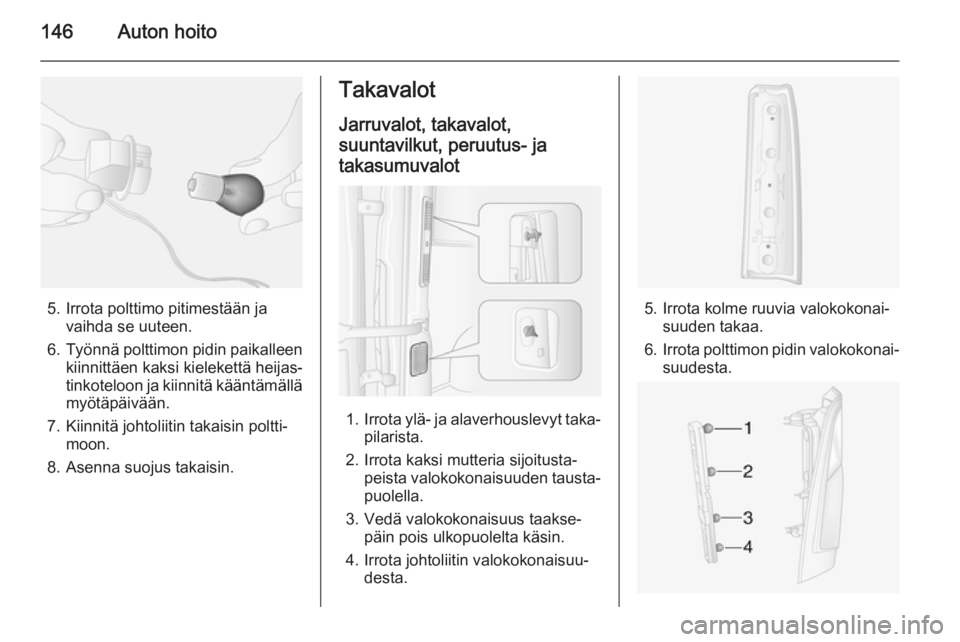

146Auton hoito
5. Irrota polttimo pitimestään javaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin takaisin poltti‐ moon.
8. Asenna suojus takaisin.
Takavalot
Jarruvalot, takavalot,
suuntavilkut, peruutus- ja takasumuvalot
1. Irrota ylä- ja alaverhouslevyt taka‐
pilarista.
2. Irrota kaksi mutteria sijoitusta‐ peista valokokonaisuuden tausta‐
puolella.
3. Vedä valokokonaisuus taakse‐ päin pois ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.
5. Irrota kolme ruuvia valokokonai‐suuden takaa.
6. Irrota polttimon pidin valokokonai‐
suudesta.

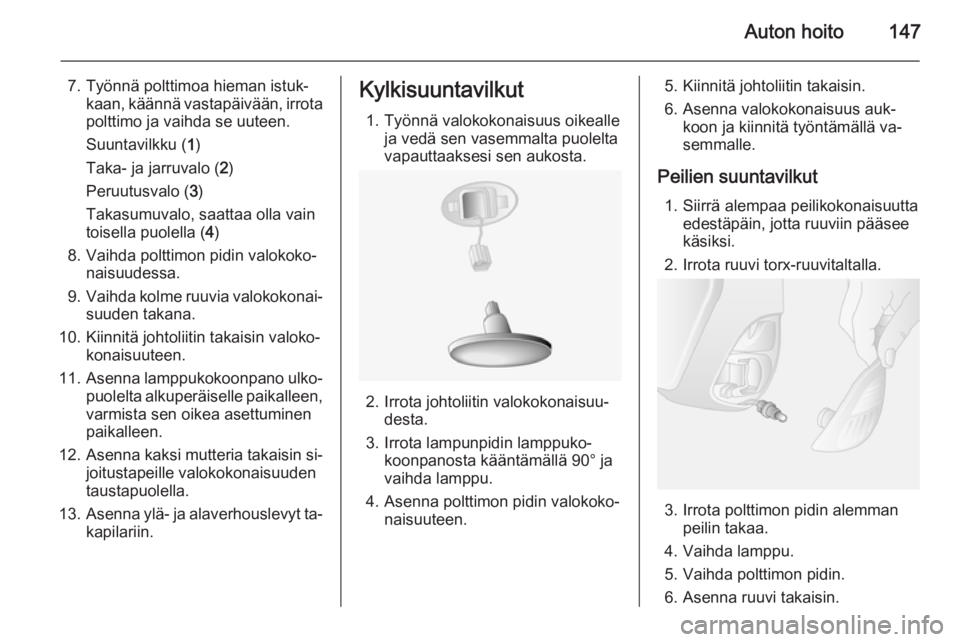

Auton hoito147
7. Työnnä polttimoa hieman istuk‐kaan, käännä vastapäivään, irrota
polttimo ja vaihda se uuteen.
Suuntavilkku ( 1)
Taka- ja jarruvalo ( 2)
Peruutusvalo ( 3)
Takasumuvalo, saattaa olla vain
toisella puolella ( 4)
8. Vaihda polttimon pidin valokoko‐ naisuudessa.
9. Vaihda kolme ruuvia valokokonai‐
suuden takana.
10. Kiinnitä johtoliitin takaisin valoko‐ konaisuuteen.
11. Asenna lamppukokoonpano ulko‐
puolelta alkuperäiselle paikalleen,
varmista sen oikea asettuminen
paikalleen.
12. Asenna kaksi mutteria takaisin si‐
joitustapeille valokokonaisuuden
taustapuolella.
13. Asenna ylä- ja alaverhouslevyt ta‐
kapilariin.Kylkisuuntavilkut
1. Työnnä valokokonaisuus oikealle ja vedä sen vasemmalta puolelta
vapauttaaksesi sen aukosta.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lampunpidin lamppuko‐ koonpanosta kääntämällä 90° javaihda lamppu.
4. Asenna polttimon pidin valokoko‐ naisuuteen.
5. Kiinnitä johtoliitin takaisin.
6. Asenna valokokonaisuus auk‐ koon ja kiinnitä työntämällä va‐
semmalle.
Peilien suuntavilkut 1. Siirrä alempaa peilikokonaisuutta edestäpäin, jotta ruuviin pääsee
käsiksi.
2. Irrota ruuvi torx-ruuvitaltalla.
3. Irrota polttimon pidin alemman peilin takaa.
4. Vaihda lamppu.
5. Vaihda polttimon pidin.
6. Asenna ruuvi takaisin.

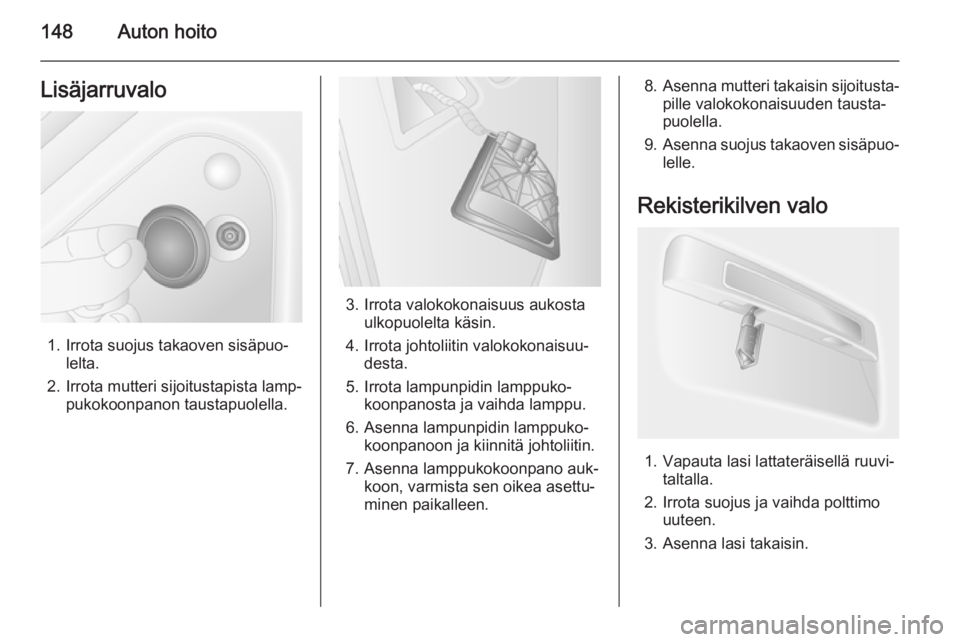

148Auton hoitoLisäjarruvalo
1. Irrota suojus takaoven sisäpuo‐lelta.
2. Irrota mutteri sijoitustapista lamp‐ pukokoonpanon taustapuolella.
3. Irrota valokokonaisuus aukosta ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.
5. Irrota lampunpidin lamppuko‐ koonpanosta ja vaihda lamppu.
6. Asenna lampunpidin lamppuko‐ koonpanoon ja kiinnitä johtoliitin.
7. Asenna lamppukokoonpano auk‐ koon, varmista sen oikea asettu‐
minen paikalleen.
8. Asenna mutteri takaisin sijoitusta‐
pille valokokonaisuuden tausta‐
puolella.
9. Asenna suojus takaoven sisäpuo‐
lelle.
Rekisterikilven valo
1. Vapauta lasi lattateräisellä ruuvi‐ taltalla.
2. Irrota suojus ja vaihda polttimo uuteen.
3. Asenna lasi takaisin.

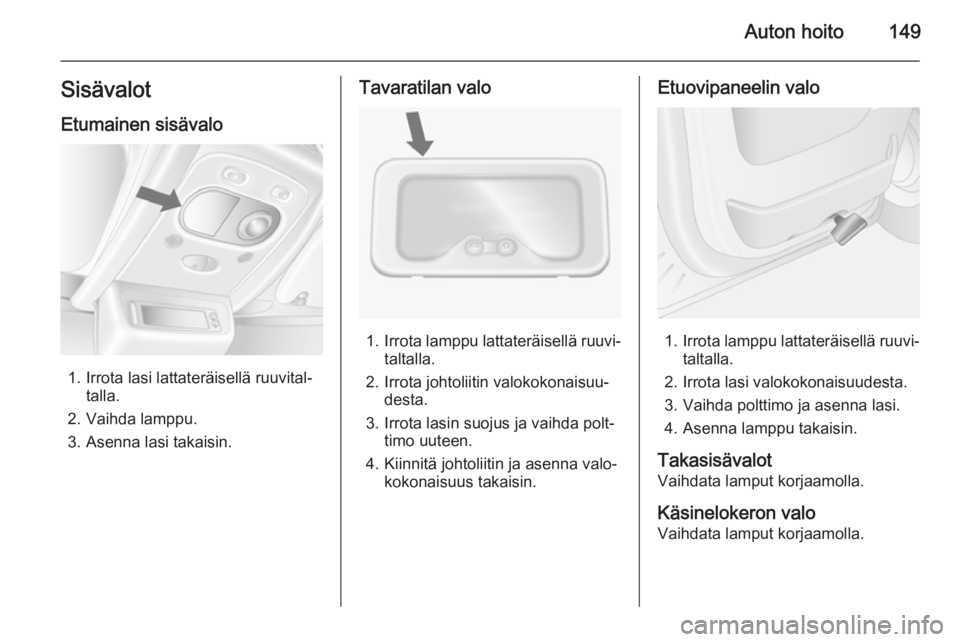

Auton hoito149Sisävalot
Etumainen sisävalo
1. Irrota lasi lattateräisellä ruuvital‐ talla.
2. Vaihda lamppu.
3. Asenna lasi takaisin.
Tavaratilan valo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
4. Kiinnitä johtoliitin ja asenna valo‐ kokonaisuus takaisin.
Etuovipaneelin valo
1.Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota lasi valokokonaisuudesta. 3. Vaihda polttimo ja asenna lasi.
4. Asenna lamppu takaisin.
Takasisävalot
Vaihdata lamput korjaamolla.
Käsinelokeron valo Vaihdata lamput korjaamolla.

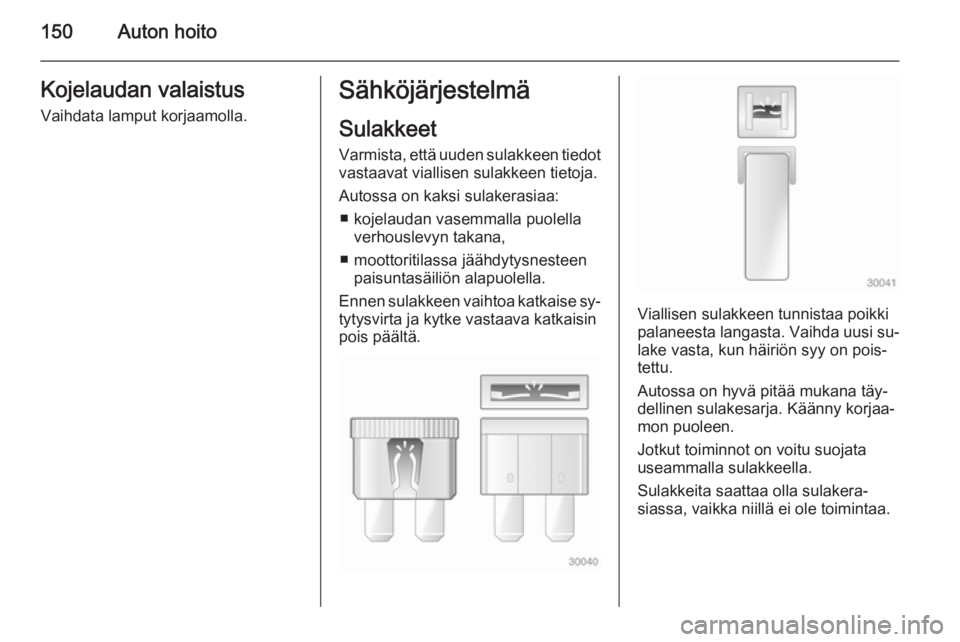

150Auton hoitoKojelaudan valaistusVaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedotvastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ■ kojelaudan vasemmalla puolella verhouslevyn takana,
■ moottoritilassa jäähdytysnesteen paisuntasäiliön alapuolella.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Autossa on hyvä pitää mukana täy‐
dellinen sulakesarja. Käänny korjaa‐
mon puoleen.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
