2015 OPEL MOVANO_B ESP

Pielęgnacja samochodu151
bieg. Zabezpieczyć samochód
przed możliwością przetoczenia
się.
■ Nie zaciągać hamulca postojowego.
■ Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
■ Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu. Należy
pamiętać, że przestaną działać
wszystkie układy, np. autoalarm.
Przygotowywanie do
eksploatacji po długim przestoju W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
■ Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.
Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
■ Sprawdzić ciśnienie powietrza w oponach.■ Napełnić zbiornik płynu dospryskiwaczy szyb i zmywaczy
reflektorów.
■ Sprawdzić poziom oleju silnikowego.
■ Sprawdzić poziom płynu chłodzącego.
■ W razie potrzeby przymocować tablicę rejestracyjną.
Złomowanie i recykling
samochodu Informacje na temat złomowania oraz
recyklingu samochodu można
znaleźć na naszej stronie
internetowej, w przypadku gdy
wymagają tego przepisy prawa.
Złomowanie i recykling samochodu
należy powierzać wyłącznie
autoryzowanym zakładom
recyklingu.Czynności kontrolne
Wykonywanie prac9 Ostrzeżenie
Przed przystąpieniem do
wykonywania opisanych poniżej
czynności należy bezwzględnie
wyłączyć zapłon.
Wentylator chłodnicy może się
włączyć, nawet gdy wyłączony jest zapłon.
9 Niebezpieczeństwo
Układ zapłonowy wytwarza
bardzo wysokie napięcie. Nie
wolno dotykać jego podzespołów.
Korki wlewu oleju silnikowego, płynu chłodzącego i płynu do spryskiwaczy
oraz wskaźnik poziomu oleju dla ułatwienia identyfikacji oznaczono
kolorem żółtym.

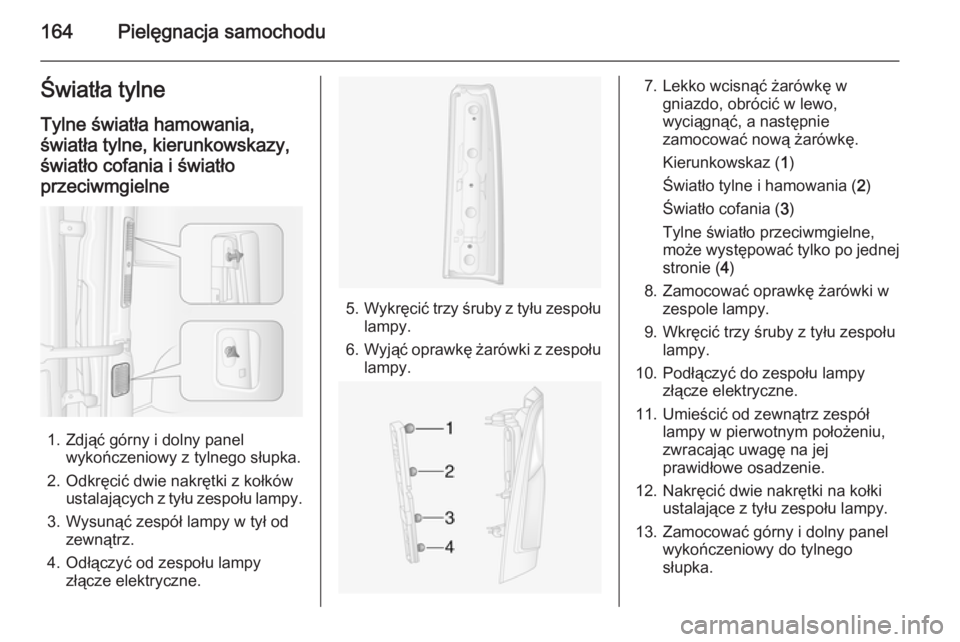

164Pielęgnacja samochoduŚwiatła tylneTylne światła hamowania,światła tylne, kierunkowskazy,światło cofania i światło
przeciwmgielne
1. Zdjąć górny i dolny panel wykończeniowy z tylnego słupka.
2. Odkręcić dwie nakrętki z kołków ustalających z tyłu zespołu lampy.
3. Wysunąć zespół lampy w tył od zewnątrz.
4. Odłączyć od zespołu lampy złącze elektryczne.
5.Wykręcić trzy śruby z tyłu zespołu
lampy.
6. Wyjąć oprawkę żarówki z zespołu
lampy.
7. Lekko wcisnąć żarówkę w gniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Kierunkowskaz ( 1)
Światło tylne i hamowania ( 2)
Światło cofania ( 3)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 4)
8. Zamocować oprawkę żarówki w zespole lampy.
9. Wkręcić trzy śruby z tyłu zespołu lampy.
10. Podłączyć do zespołu lampy złącze elektryczne.
11. Umieścić od zewnątrz zespół lampy w pierwotnym położeniu,
zwracając uwagę na jej
prawidłowe osadzenie.
12. Nakręcić dwie nakrętki na kołki ustalające z tyłu zespołu lampy.
13. Zamocować górny i dolny panel wykończeniowy do tylnego
słupka.

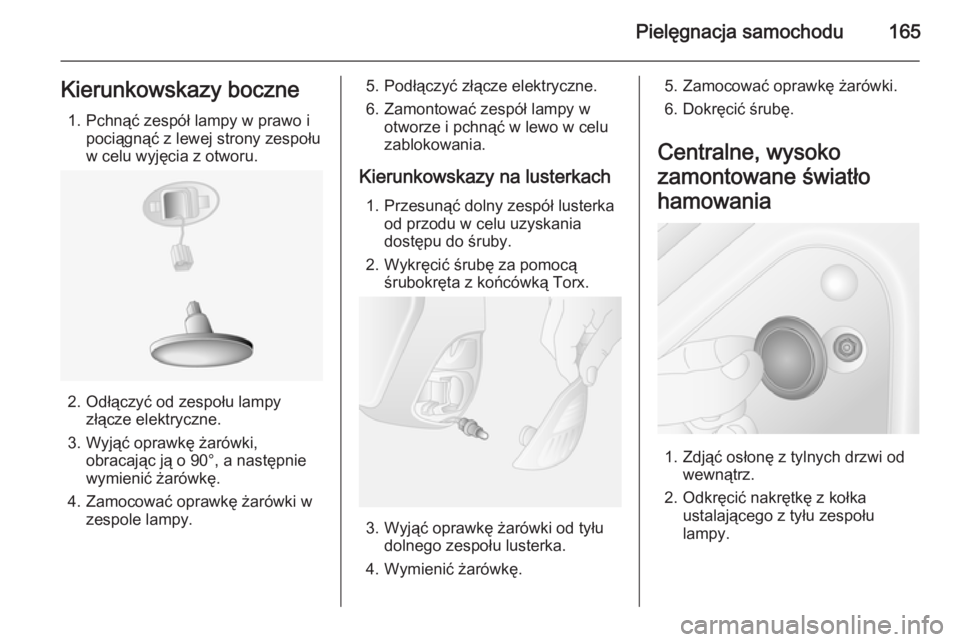

Pielęgnacja samochodu165Kierunkowskazy boczne1. Pchnąć zespół lampy w prawo i pociągnąć z lewej strony zespołu
w celu wyjęcia z otworu.
2. Odłączyć od zespołu lampy złącze elektryczne.
3. Wyjąć oprawkę żarówki, obracając ją o 90°, a następnie
wymienić żarówkę.
4. Zamocować oprawkę żarówki w zespole lampy.
5. Podłączyć złącze elektryczne.
6. Zamontować zespół lampy w otworze i pchnąć w lewo w celu
zablokowania.
Kierunkowskazy na lusterkach 1. Przesunąć dolny zespół lusterka od przodu w celu uzyskania
dostępu do śruby.
2. Wykręcić śrubę za pomocą śrubokręta z końcówką Torx.
3. Wyjąć oprawkę żarówki od tyłu dolnego zespołu lusterka.
4. Wymienić żarówkę.
5. Zamocować oprawkę żarówki.
6. Dokręcić śrubę.
Centralne, wysoko
zamontowane światło
hamowania
1. Zdjąć osłonę z tylnych drzwi od wewnątrz.
2. Odkręcić nakrętkę z kołka ustalającego z tyłu zespołu
lampy.

166Pielęgnacja samochodu

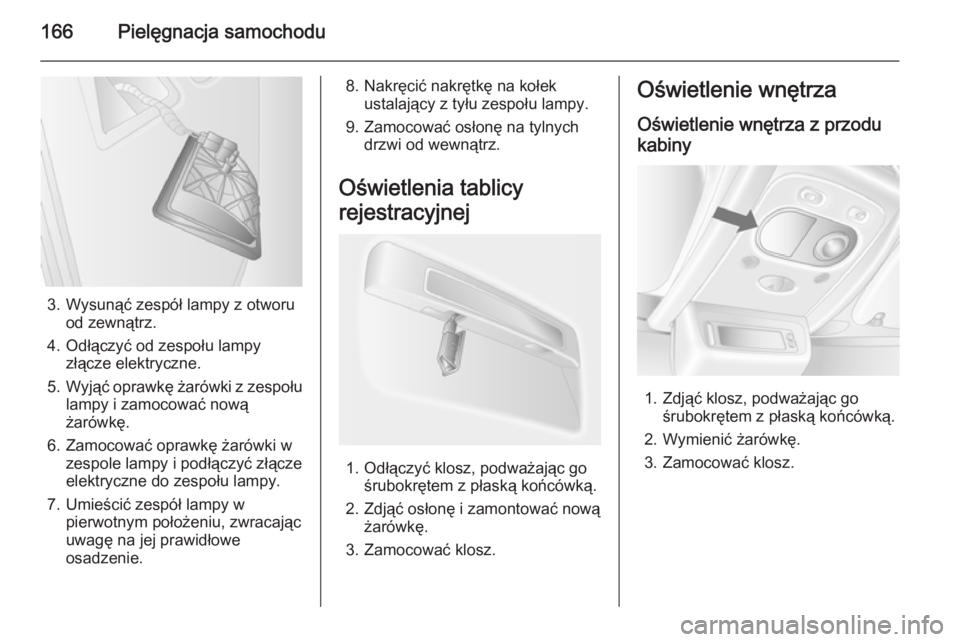

3. Wysunąć zespół lampy z otworuod zewnątrz.
4. Odłączyć od zespołu lampy złącze elektryczne.
5. Wyjąć oprawkę żarówki z zespołu
lampy i zamocować nową
żarówkę.
6. Zamocować oprawkę żarówki w zespole lampy i podłączyć złącze
elektryczne do zespołu lampy.
7. Umieścić zespół lampy w pierwotnym położeniu, zwracając
uwagę na jej prawidłowe osadzenie.
8. Nakręcić nakrętkę na kołek ustalający z tyłu zespołu lampy.
9. Zamocować osłonę na tylnych drzwi od wewnątrz.
Oświetlenia tablicy
rejestracyjnej
1. Odłączyć klosz, podważając go śrubokrętem z płaską końcówką.
2. Zdjąć osłonę i zamontować nową żarówkę.
3. Zamocować klosz.
Oświetlenie wnętrza
Oświetlenie wnętrza z przodu kabiny
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Wymienić żarówkę.
3. Zamocować klosz.

Pielęgnacja samochodu167
Oświetlenie przestrzeni
bagażowej
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Odłączyć od zespołu lampy złącze elektryczne.
3. Zdjąć osłonę klosza i zamontować nową żarówkę.
4. Podłączyć złącze elektryczne i zamontować zespół lampy.
Światło w panelu przednich
drzwi
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Zdjąć klosz zespołu lampy.
3. Wymienić żarówkę na nową i zamocować klosz.
4. Zamontować zespół lampy.
Oświetlenie wnętrza z tyłu
kabiny
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie schowka w desce
rozdzielczej Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.

Pielęgnacja samochodu171Narzędzia
samochodowe
Narzędzia
Podnośnik, klucz do wymiany kół,
adaptery (do zdejmowania koła
zapasowego), hak do osłony piasty i
ucho holownicze są umieszczone w
zespole narzędzi, schowanym pod
przednim fotelem.
Pojazdy z napędem na tylną oś: W
zestawie znajduje się również
podnośnik hydrauliczny z zestawem
elementów przedłużających.
Aby uzyskać dostęp do zespołu,
przesunąć fotel całkowicie do przodu
i złożyć oparcie.
Zestaw do naprawy opon 3 179.
Zmiana koła 3 182.
Koło zapasowe 3 184.

196Serwisowanie samochodu
Wyświetlacz serwisowy
Harmonogram przeglądów jest
oparty o kilka parametrów w
zależności od sposobu eksploatacji.
Wyświetlacz serwisowy, znajdujący
się na wyświetlaczu informacyjnym
kierowcy wskazuje termin
następnego serwisu. Należy
skorzystać z pomocy warsztatu.
Wyświetlacz serwisowy 3 82.
Wskaźnik poziomu oleju silnikowego
3 82.Zalecane płyny, środki
smarne i części
Zalecane płyny i środki
smarne Należy korzystać wyłącznie z
produktów spełniających wymogi
specyfikacji. Szkody wynikłe wskutek używania produktów niezgodnych z
wymogami specyfikacji nie podlegają
naprawie w ramach gwarancji.9 Ostrzeżenie
Materiały eksploatacyjne są
substancjami niebezpiecznymi i mogą być trujące. Podczas
czynności związanych z ich
obsługą należy zachować
ostrożność. Przestrzegać
informacji podanych na
opakowaniach.
Olej silnikowy
Olej silnikowy jest określany jakościąoraz lepkością. Podczas wyboru oleju
silnikowego należy kierować się
przede wszystkim jego jakością –
lepkość jest parametrem mniej
ważnym. Jakość oleju gwarantuje
np. czystość podzespołów silnika,
ochronę przed zużyciem oraz
kontrolę nad starzeniem się oleju, a
klasa lepkości stanowi informację o
gęstości oleju w zakresach
temperatur.
Dexos to najnowsza specyfikacja
jakościowa oleju silnikowego,
zapewniająca optymalną ochronę
silnikom wysokoprężnym. W razie
braku dostępności, trzeba stosować
inne oleje silnikowe o jakości
określonej poniżej.
Przy wyborze oleju silnikowego
należy kierować się jego jakością i
oznaczeniem minimalnej
temperatury otoczenia 3 201.
Uzupełnianie oleju silnikowego
Oleje silnikowe różnych producentów i typów można ze sobą mieszać, o ile
oba oleje spełniają wymagane dla
silnika normy odnośnie jakości i
lepkości.

Informacje dla klienta217Informacje dla klientaInformacje dotyczące klienta.....217
Rejestracja danych pojazdu i ich
poufność .................................... 217Informacje dotyczące
klienta
Deklaracja zgodności Niniejszy pojazd jest wyposażony wsystemy, które nadają i/lub odbierają
fale radiowe zgodnie z dyrektywą
1999/5/WE. Systemy te spełniają
najważniejsze wymagania i inne
istotne postanowienia dyrektywy
1999/5/WE. Kopie oryginalnych
deklaracji zgodności można pobrać z
naszej witryny internetowej.Rejestracja danych
pojazdu i ich poufność
Rejestratory danych o
zdarzeniach
Moduły rejestrujące dane w
pojeździe
Wiele podzespołów elektronicznych
w tym pojeździe zawiera moduły
rejestrujące tymczasowo lub trwale
dane techniczne dotyczące stanu
pojazdu, zdarzeń i występujących
błędów. Powyższe informacje
techniczne mają na celu
dokumentowanie stanu części,
modułów, systemów oraz środowiska pracy:
■ Warunków eksploatacji podzespołów systemów (np.
poziomów napełnienia).
■ Komunikatów informujących o stanie pojazdu i jego
poszczególnych podzespołów (np. liczba obrotów/prędkość obrotowa
kół, zwalnianie, przyspieszenie
boczne).
