2015 OPEL MOVANO_B Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем1759Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Задній привід, спарені задні
колеса При накачуванні зовнішньої шини,шланг повітровода завжди має
бути заведений між двома
колесами.
Система контролю тиску
в шинах
У системі контролю тиску в шинах
(ТPMS) використовується
технологія радіодатчиків для
перевірки рівня тиску.
Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Датчики TPMS моніторять тиск
повітря у ваших шинах та
передають значення тиску в шинах на ресивер, розташований в
автомобілі.
Кожну шину, включно із запасною,
слід перевіряти щомісяця у
холодному стані і накачувати до
рекомендованого тиску,
позначеного в табличці з даними
про тиск у шинах.
Тиск у шинах на дисплеї Поточний тиск у шинах може
відображатися в інформаційному
центрі водія 3 93.
Коли автомобіль не рухається,
натисніть кнопку на торці важеля
керування склоочисником
відповідну кількість разів, поки не
відобразиться меню тиску в шинах.

176Догляд за автомобілем
Низький тиск у шинах
Якщо буде виявлено низький тиск ушинах, почне світитися
контрольний індикатор w 3 91, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 219.
Після підкачування шин показники
тиску в центрі інформації для водія зміняться тільки після того, як
автомобіль рушить. До того часу
індикатор w може світитися.
Якщо при низькій температурі
індикатор w засвічується, а через
певний час руху автомобіля згасає,
це може свідчити про зниження
тиску в шинах. Перевірте тиск у
шинах.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалення.
На автомобіль слід встановлювати
лише колеса з датчиками тиску,
інакше тиск у шинах не буде
відображатися. При цьому
індикатор w спочатку блиматиме
протягом кількох секунд, а потім
світитиметься постійно разом із
контрольним індикатором A 3 88.
Одночасно в інформаційному центрі для водіїв з’явиться
відповідне повідомлення.
На запасному колесі та
тимчасовому запасному колесі
датчики тиску відсутні. СистемаTPMS для цих коліс не діє. Для
інших трьох коліс система TPMS
продовжує діяти.
Під час кожного циклу запалювання
спалахуватиме Контрольний
індикатор w, а також
з’являтиметься відповідне
повідомлення, поки шину не буде
накачано до належного тиску.
Центр інформації водія 3 93.
Повідомлення автомобіля 3 94.
Прокол Якщо буде виявлено прокол чикритично низький тиск в одній із
шин, почне світитися контрольний
індикатор w та C 3 89, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Тиск у шинах 3 219, комплект для
ремонту шин 3 180, запасне
колесо 3 185, заміна коліс 3 183.

Догляд за автомобілем177
Залежність від температуриТиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у
шинах зростають. Тому важливо
перевіряти тиск у шинах, коли вони
є холодними.
Функція повторного
розпізнавання
Після заміни коліс для системи
TPMS необхідно виконати повторні обчислення.
Коли автомобіль стоїть нерухомо, виберіть меню тиску в шинах в
інформаційному центрі водія,
натиснувши кнопку на торці важеля керування склоочисником. Щобвиконати повторне обчислення,натисніть цю кнопку і потримайте її
протягом 3 секунд. Відповідне
повідомлення з'являється у центрі
інформації водія.
Щоб завершити процес повторного
розпізнавання, потрібно буде
проїхати автомобілем кілька
хвилин.
Якщо під час повторного
розпізнавання виникне проблема, у центрі інформації для водія
з'явиться попередження.
Центр інформації водія 3 93.
Повідомлення автомобіля 3 94.
Загальна інформація Використання доступних у
торгівельній мережі наборів для ремонту шин може зашкодити
функціонуванню системи. Можна
використовувати комплекти для
ремонту шин, схвалені
виробником.
Комплект для ремонту шин 3 180.Потужна зовнішня радіоапаратура
може негативним чином впливати
на роботу системи TPMS.
Після кожної заміни шин датчики
системи TPMS слід знімати для
перевірки на СТО.
Несправність
Якщо один чи декілька датчиків
TPMS відсутні або не діють,
система TPMS нормально
працювати не буде. У разі
виявлення несправності системи
індикатор w кілька секунд
блиматиме, а потім світитиметься
постійно. Крім того, у центрі
інформації для водіїв з'явиться
відповідне повідомлення.
Доки несправність не буде усунута, щоразу після ввімкнення
запалювання засвічуватиметься
контрольний індикатор w і
з'являтиметься відповідне
повідомлення.
Перелік можливих причин: ■ Одне з коліс було замінено на запасне колесо, яке не має
датчика TPMS.

178Догляд за автомобілем
■ Процес повторногорозпізнавання датчика системи
TPMS був виконаний
неправильно. Після нормального
завершення процесу повторного
розпізнавання датчика
засвічується контрольний
індикатор w і з'являється
відповідне повідомлення.
■ Один чи більше датчиків TPMS був втрачений або пошкоджений.
Після встановлення датчиків
системи TPMS й нормального
виконання процедури
розпізнавання контрольний
індикатор w має згаснути, а
відповідне повідомлення –
зникнути. Зверніться до СТО.
■ Замінні шини чи колеса не відповідають шинам чи колесам,
встановленим на заводі.
Нерекомендовані шини та колеса можуть запобігти належній роботісистеми TPMS.
■ Робота електронних пристроїв або ж перебування поблизу
обладнання, що використовує
радіочастоти, подібні до тих, яківживаються в системі TPMS,
може призвести до збою
датчиків TPMS.
Якщо система TPMS не працює
належним чином, вона може не
розпізнавати чи не надавати
сигнал про низький тиск у шинах.
Якщо світиться контрольний
індикатор w, і в центрі інформації
для водіїв відображається
відповідне повідомлення, слід
звернутися до СТО.
Глибина малюнка
протектора Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на
одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм). Їх
положення вказано позначками на
боковій частині.
Якщо спереду є більше
спрацювання ніж ззаду, час від
часу міняйте місцями передні та
задні колеса. Переконайтеся, що напрямок руху коліс не змінився.

Догляд за автомобілем179
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо замінювати шини кожних 6 років.
Заміна розміру шин та
коліс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після встановлення шин іншого
розміру замініть ярлики з тиском у
шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки та
шини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску та, як наслідок, до ДТП.
Ланцюги для шин
Снігові ланцюги для шин
дозволяється використовувати
лише на приводних колесах.
На автомобілях із спареними
задніми колесами снігові ланцюги
дозволяється вдягати тільки на
зовнішні колеса.
Завжди використовуйте дрібні
ланцюги, що додають не більше
15 мм до поверхні шини та бокових
частин (включаючи замок
ланцюга).

180Догляд за автомобілем9Попередження
Пошкодження може призвести
до розриву шини.
Колісні ковпаки на сталевий дисках можуть контактувати із деталями
ланцюгів. У такому випадку слід
зняти колісні ковпаки.
Снігові ланцюги на шинах можна
використовувати на швидкості до
50 км/г. На дорогах без снігу
ланцюги можна використовувати
лише протягом короткого часу,
оскільки вони швидко зношуються
на жорсткій дорозі і можуть
розірватися.
Використання ланцюгів не
дозволяється на тимчасовому
запасному колесі.
Комплект для ремонту шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору
неможливо усунути пошкодження
шини більше 4 мм або бокове
пошкодження шини біля ободу.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо ви пробили колесо:
Застосуйте стоянкове гальмо та
ввімкніть першу або задню
передачу.
Комплект для ремонту шин
розташований під переднім
сидінням. Посуньте сидіння до
кінця вперед і складіть спинку, щоб дістатися до комплекту.
1. Вийміть комплект для ремонту шин з-під сидіння переднього
пасажира.
2. Вийміть компресор.
3. Вийміть дріт живлення та шланг
для подачі повітря з відділень
зберігання знизу на компресорі.
4. Прикрутіть повітропровід компресора до з'єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус

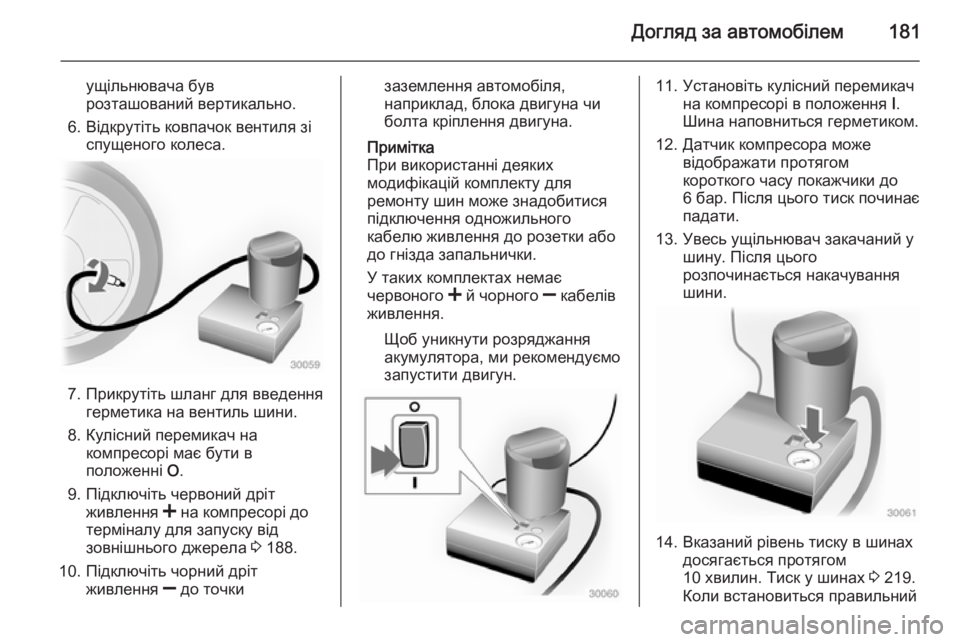

Догляд за автомобілем181
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть шланг для введення герметика на вентиль шини.
8. Кулісний перемикач на компресорі має бути в
положенні О.
9. Підключіть червоний дріт живлення < на компресорі до
терміналу для запуску від
зовнішнього джерела 3 188.
10. Підключіть чорний дріт живлення ] до точки
заземлення автомобіля,
наприклад, блока двигуна чи
болта кріплення двигуна.
Примітка
При використанні деяких
модифікацій комплекту для
ремонту шин може знадобитися
підключення одножильного
кабелю живлення до розетки або до гнізда запальнички.
У таких комплектах немає
червоного < й чорного ] кабелів
живлення.
Щоб уникнути розряджанняакумулятора, ми рекомендуємо
запустити двигун.11. Установіть кулісний перемикач на компресорі в положення I.
Шина наповниться герметиком.
12. Датчик компресора може відображати протягом
короткого часу покажчики до
6 бар . Після цього тиск починає
падати.
13. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
14. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 219.
Коли встановиться правильний

182Догляд за автомобілем
тиск у шині, вимкніть компресор,
перемкнувши кулісний
перемикач у положення O.
Якщо протягом 10 хвилин вказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини
(приблизно, 2 метри). Повторно
під'єднайте набір для ремонту
шин і продовжуйте процедуру
заповнення протягом
10 хвилин. Якщо вказаний тиск
у шинах все ще не вдається
отримати, це свідчить про
серйозне пошкодження шини.
Зверніться по допомогу до
майстерні.
Стравіть зайве повітря в шинах, натиснувши кнопку поряд із
вказівником тиску.
Не використовуйте компресор довше 10 хвилин поспіль.
15. Зніміть набір для ремонту шин. Прикрутіть шланг для введення
герметика до різьбового з’єднання на пляшці з
герметиком. Це запобігаєпротіканню ущільнювача.
Зберігайте комплект для
ремонту шин під переднім
сидінням.
16. Усуньте надлишки ущільнювача за допомогою
тканини.
17. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із комплекту для
ремонту шин і зафіксуйте його в
полі зору водія.

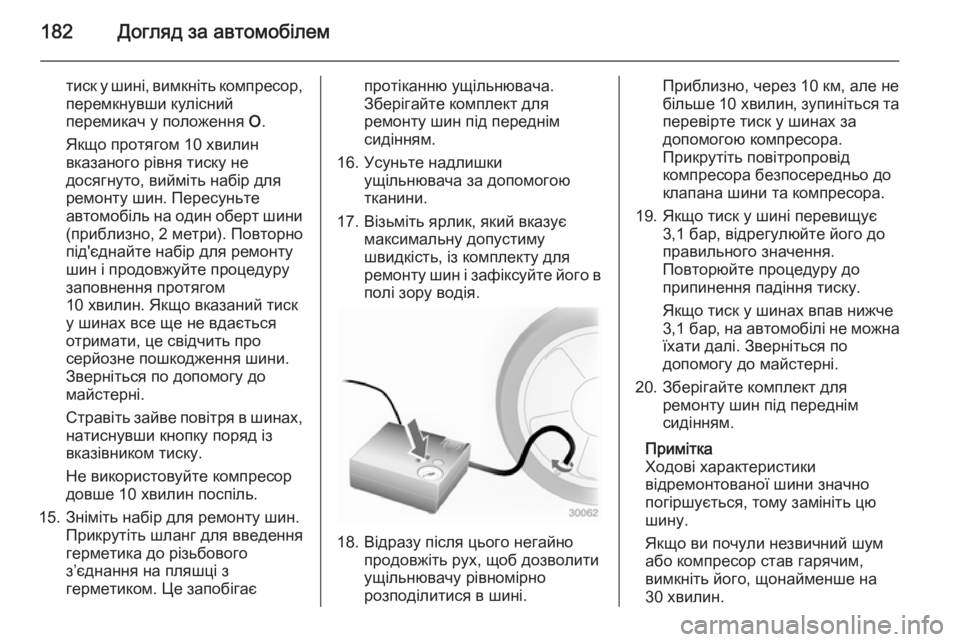

18. Відразу після цього негайно продовжіть рух, щоб дозволити
ущільнювачу рівномірно розподілитися в шині.
Приблизно, через 10 км, але не
більше 10 хвилин , зупиніться та
перевірте тиск у шинах за
допомогою компресора.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
19. Якщо тиск у шині перевищує 3,1 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
3,1 бар , на автомобілі не можна
їхати далі. Зверніться по
допомогу до майстерні.
20. Зберігайте комплект для ремонту шин під переднім
сидінням.
Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
