2015 OPEL MOVANO_B Посібник з експлуатації (in Ukrainian)

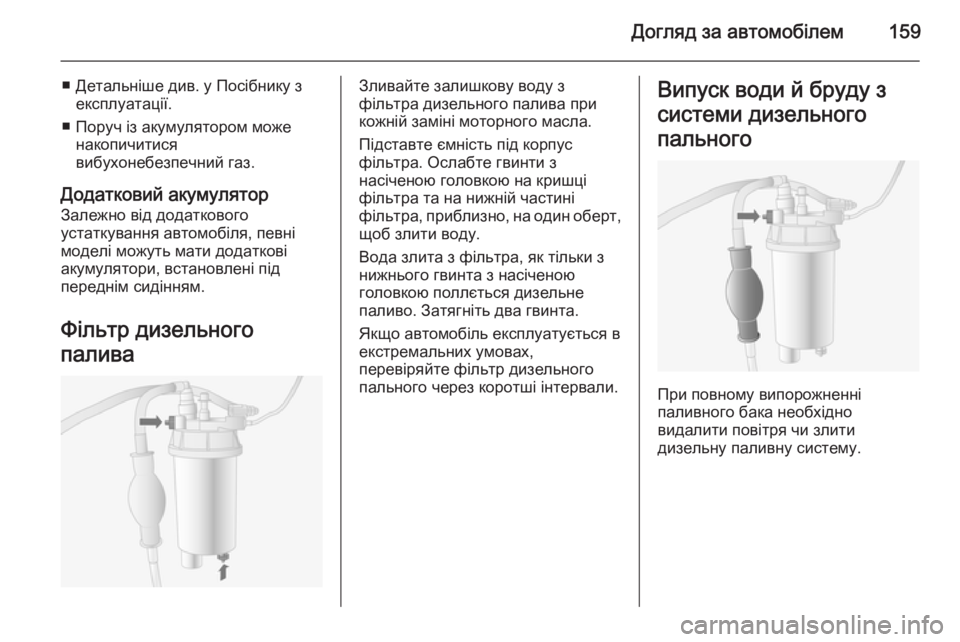

Догляд за автомобілем159
■ Детальніше див. у Посібнику зексплуатації.
■ Поруч із акумулятором може накопичитися
вибухонебезпечний газ.
Додатковий акумулятор Залежно від додаткового
устаткування автомобіля, певні
моделі можуть мати додаткові
акумулятори, встановлені під
переднім сидінням.
Фільтр дизельного
паливаЗливайте залишкову воду з
фільтра дизельного палива при
кожній заміні моторного масла.
Підставте ємність під корпус
фільтра. Ослабте гвинти з
насіченою головкою на кришці
фільтра та на нижній частині
фільтра, приблизно, на один оберт,
щоб злити воду.
Вода злита з фільтра, як тільки з
нижнього гвинта з насіченою
головкою поллється дизельне
паливо. Затягніть два гвинта.
Якщо автомобіль експлуатується в
екстремальних умовах,
перевіряйте фільтр дизельного
пального через коротші інтервали.Випуск води й бруду з
системи дизельного
пального
При повному випорожненні
паливного бака необхідно
видалити повітря чи злити
дизельну паливну систему.

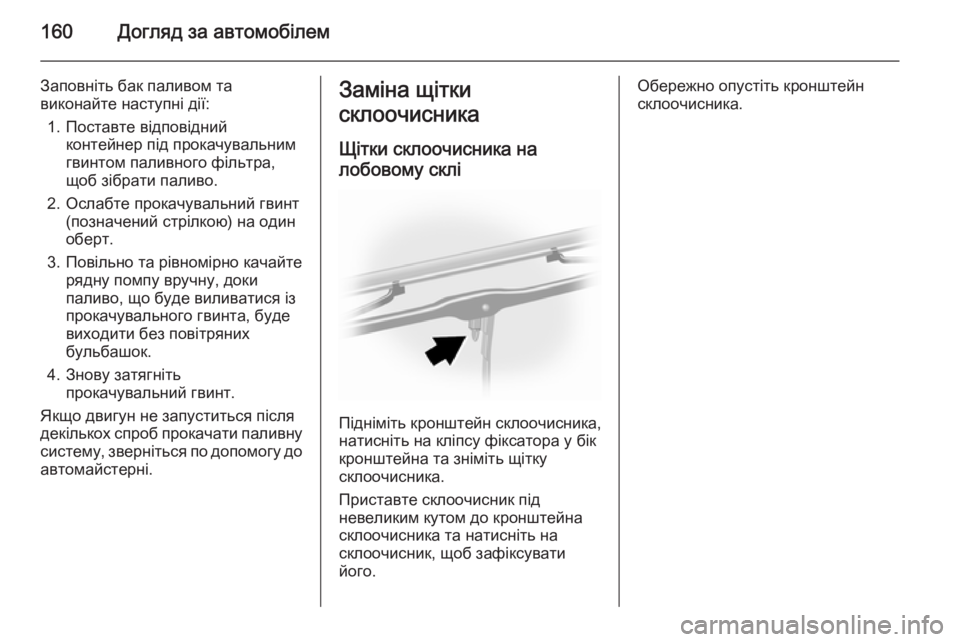

160Догляд за автомобілем
Заповніть бак паливом та
виконайте наступні дії:
1. Поставте відповідний контейнер під прокачувальним
гвинтом паливного фільтра,
щоб зібрати паливо.
2. Ослабте прокачувальний гвинт (позначений стрілкою) на один
оберт.
3. Повільно та рівномірно качайте рядну помпу вручну, доки
паливо, що буде виливатися із
прокачувального гвинта, буде
виходити без повітряних
бульбашок.
4. Знову затягніть прокачувальний гвинт.
Якщо двигун не запуститься після
декількох спроб прокачати паливну систему, зверніться по допомогу до
автомайстерні.Заміна щітки
склоочисника
Щітки склоочисника на
лобовому склі
Підніміть кронштейн склоочисника,
натисніть на кліпсу фіксатора у бік
кронштейна та зніміть щітку
склоочисника.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

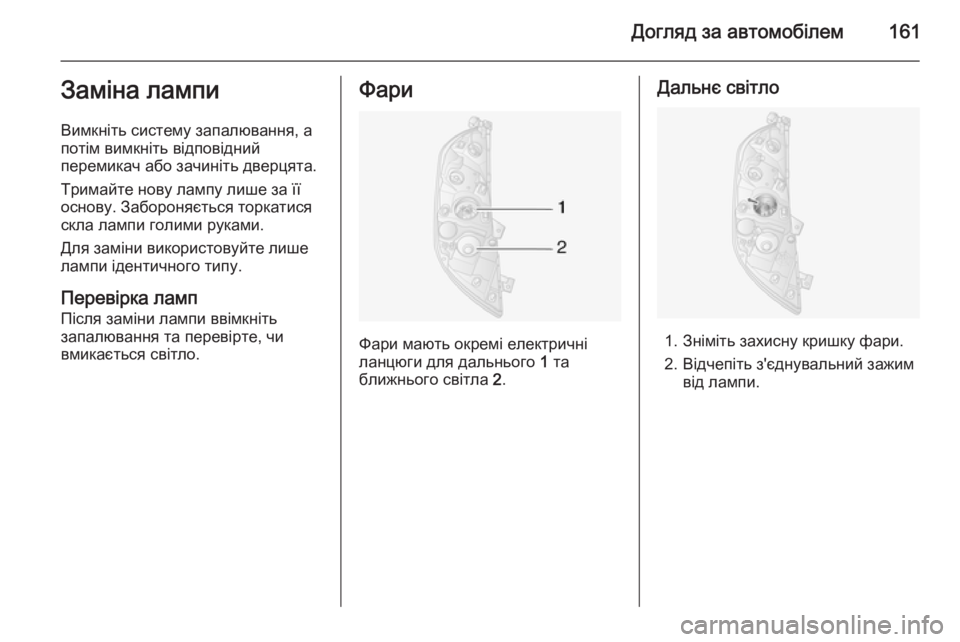

Догляд за автомобілем161Заміна лампи
Вимкніть систему запалювання, а
потім вимкніть відповідний
перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Перевірка ламп Після заміни лампи ввімкніть
запалювання та перевірте, чи
вмикається світло.Фари
Фари мають окремі електричні
ланцюги для дальнього 1 та
ближнього світла 2.
Дальнє світло
1. Зніміть захисну кришку фари.
2. Відчепіть з'єднувальний зажим від лампи.

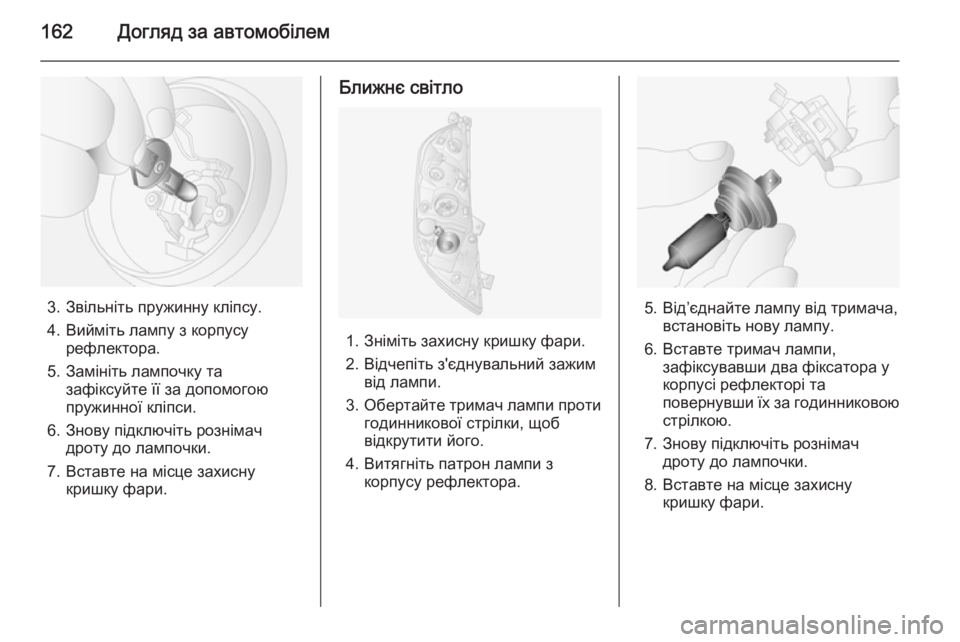

162Догляд за автомобілем
3. Звільніть пружинну кліпсу.
4. Вийміть лампу з корпусу рефлектора.
5. Замініть лампочку та зафіксуйте її за допомогоюпружинної кліпси.
6. Знову підключіть рознімач дроту до лампочки.
7. Вставте на місце захисну кришку фари.
Ближнє світло
1. Зніміть захисну кришку фари.
2. Відчепіть з'єднувальний зажим від лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Знову підключіть рознімач дроту до лампочки.
8. Вставте на місце захисну кришку фари.

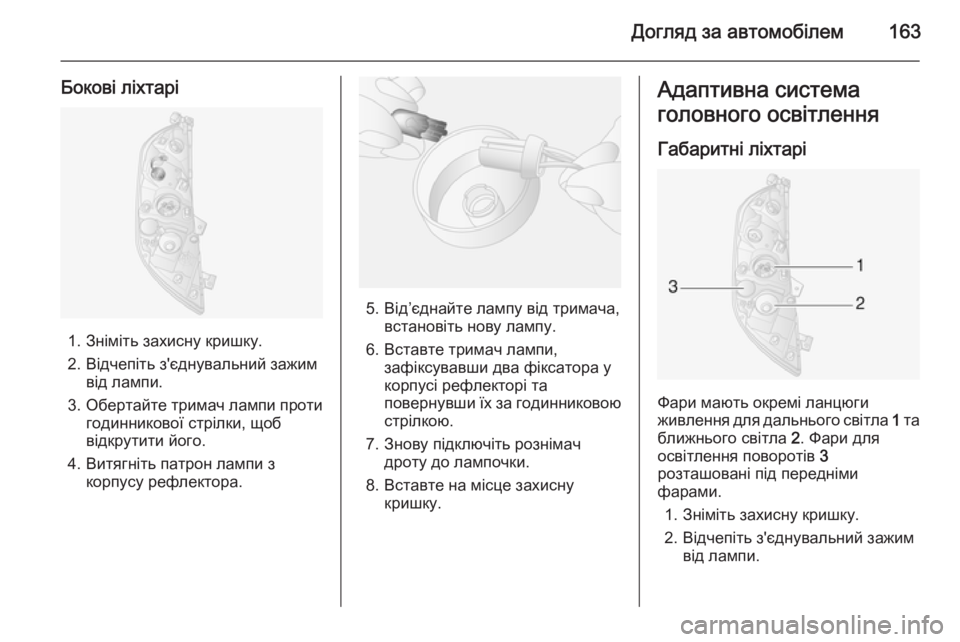

Догляд за автомобілем163
Бокові ліхтарі
1. Зніміть захисну кришку.
2. Відчепіть з'єднувальний зажим від лампи.
3. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача, встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Знову підключіть рознімач дроту до лампочки.
8. Вставте на місце захисну кришку.
Адаптивна система
головного освітлення
Габаритні ліхтарі
Фари мають окремі ланцюги
живлення для дальнього світла 1 та
ближнього світла 2. Фари для
освітлення поворотів 3
розташовані під передніми
фарами.
1. Зніміть захисну кришку.
2. Відчепіть з'єднувальний зажим від лампи.

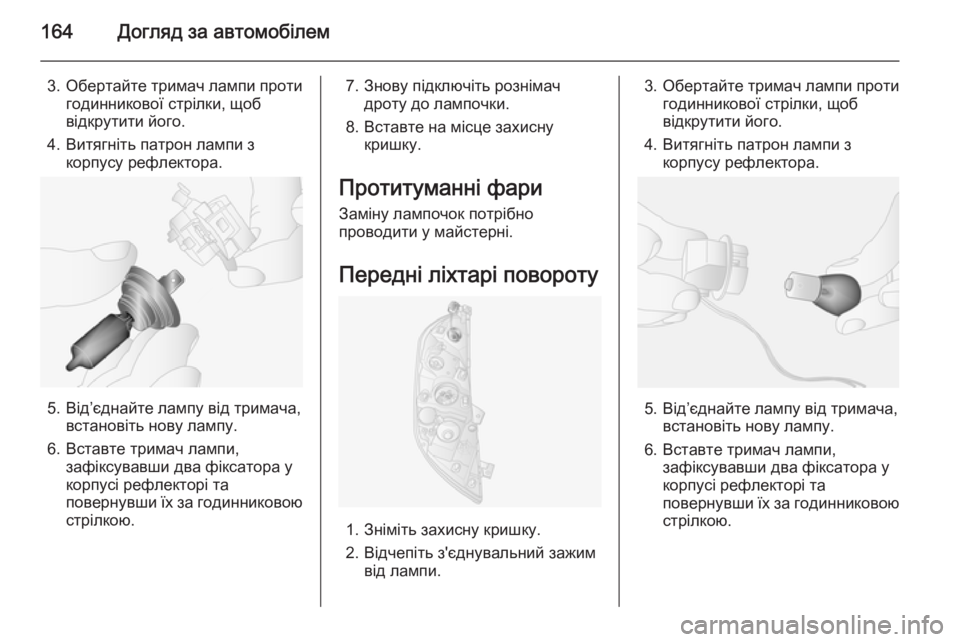

164Догляд за автомобілем
3.Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Знову підключіть рознімач дроту до лампочки.
8. Вставте на місце захисну кришку.
Протитуманні фари Заміну лампочок потрібно
проводити у майстерні.
Передні ліхтарі повороту
1. Зніміть захисну кришку.
2. Відчепіть з'єднувальний зажим від лампи.
3.Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
4. Витягніть патрон лампи з корпусу рефлектора.
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.

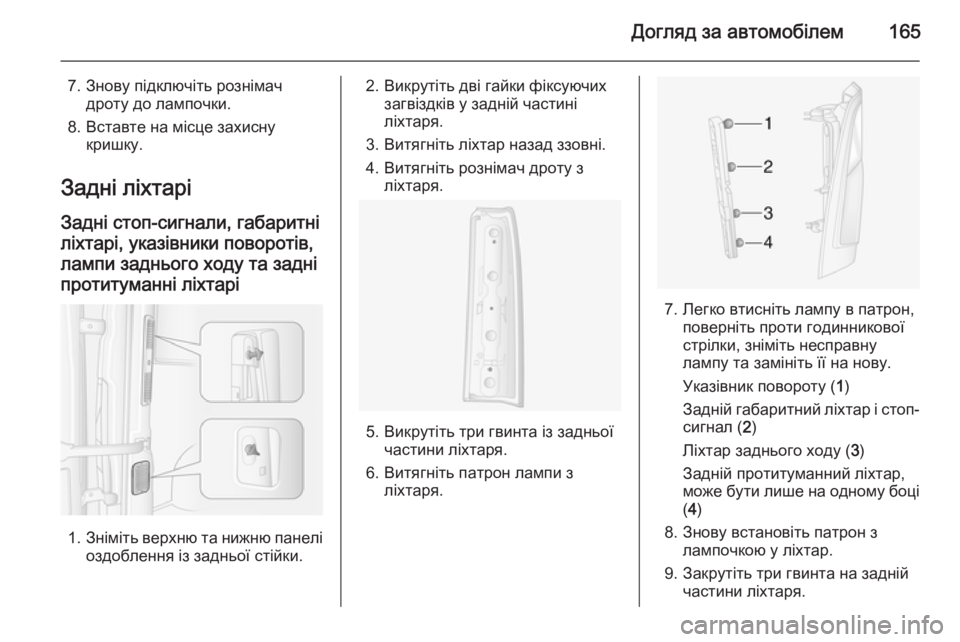

Догляд за автомобілем165
7. Знову підключіть рознімачдроту до лампочки.
8. Вставте на місце захисну кришку.
Задні ліхтарі
Задні стоп-сигнали, габаритні ліхтарі, указівники поворотів,лампи заднього ходу та задні
протитуманні ліхтарі
1. Зніміть верхню та нижню панелі
оздоблення із задньої стійки.
2. Викрутіть дві гайки фіксуючих загвіздків у задній частині
ліхтаря.
3. Витягніть ліхтар назад ззовні.
4. Витягніть рознімач дроту з ліхтаря.
5. Викрутіть три гвинта із задньої частини ліхтаря.
6. Витягніть патрон лампи з ліхтаря.
7. Легко втисніть лампу в патрон, поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її на нову.
Указівник повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному боці ( 4 )
8. Знову встановіть патрон з лампочкою у ліхтар.
9. Закрутіть три гвинта на задній частини ліхтаря.

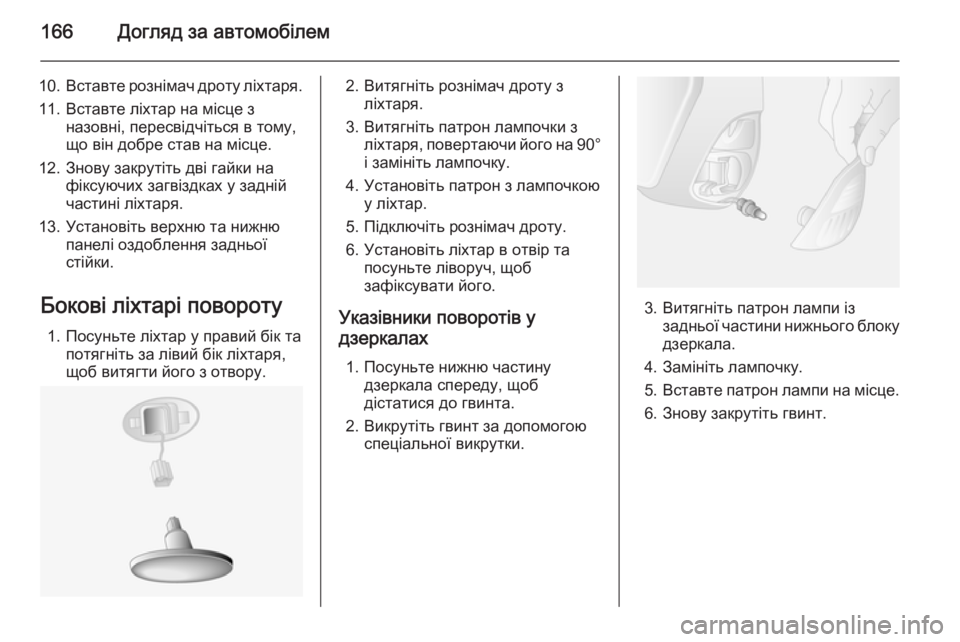

166Догляд за автомобілем
10.Вставте рознімач дроту ліхтаря.
11. Вставте ліхтар на місце з назовні, пересвідчіться в тому,
що він добре став на місце.
12. Знову закрутіть дві гайки на фіксуючих загвіздках у задній
частині ліхтаря.
13. Установіть верхню та нижню панелі оздоблення задньої
стійки.
Бокові ліхтарі повороту 1. Посуньте ліхтар у правий бік та потягніть за лівий бік ліхтаря,
щоб витягти його з отвору.2. Витягніть рознімач дроту з ліхтаря.
3. Витягніть патрон лампочки з ліхтаря, повертаючи його на 90°
і замініть лампочку.
4. Установіть патрон з лампочкою у ліхтар.
5. Підключіть рознімач дроту.
6. Установіть ліхтар в отвір та посуньте ліворуч, щоб
зафіксувати його.
Указівники поворотів у дзеркалах
1. Посуньте нижню частину дзеркала спереду, щоб
дістатися до гвинта.
2. Викрутіть гвинт за допомогою спеціальної викрутки.
3. Витягніть патрон лампи іззадньої частини нижнього блоку
дзеркала.
4. Замініть лампочку.
5. Вставте патрон лампи на місце.
6. Знову закрутіть гвинт.
